ASUS P4PE — системная плата на базе чипсета i845PE

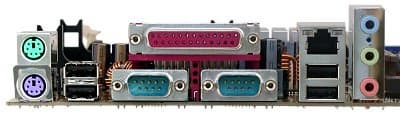

Последние продукты компании, основанные на производительных чипсетах, помимо традиционно хорошей комплектации отличаются поддержкой почти всех технологических новшеств — не стала исключением и эта плата. Данная модель является почти полной копией платы ASUS P4GE-V, только 2-й последовательный порт занял свое привычное для плат на дискретных чипсетах место на задней панели.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: 2 Serial ATA, один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • 3Deep;
    • Winbond Voice Editor;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver.

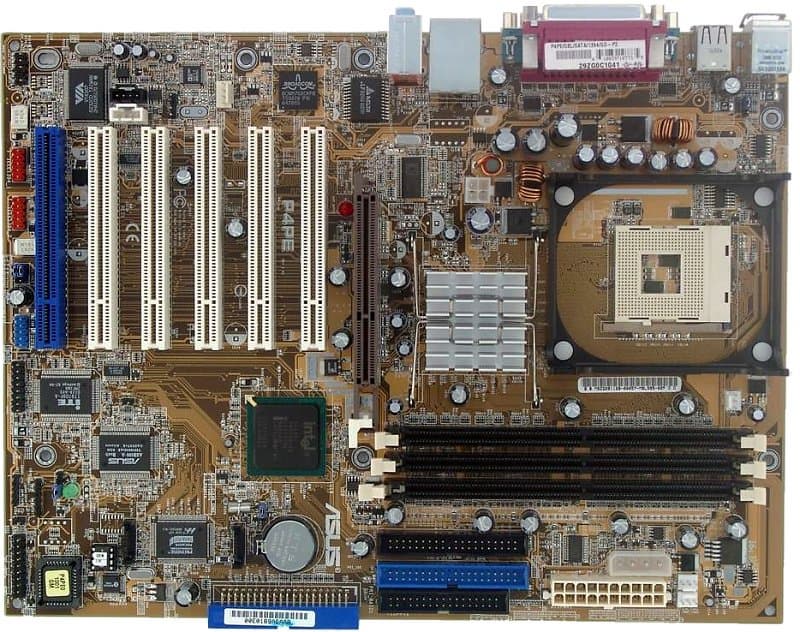

Недостатки в разводке платы привычны: аудиовходы и целый ряд разъемов вдоль левого края платы расположены не совсем удобно, а при вставленной видеокарте блокируются модули памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание на текстолите платы отсутствует.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;

  • сетевой, реализованный на базе микросхемы Broadcom BCM5702CKFB, с поддержкой 10Base-T/100Base-TX/1000Base-T;

  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA;

  • контроллер шины FireWire, реализованный на базе микросхемы VIA VT6307.

На плате применены фирменные технологии компании ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash.

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 FireWire/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска с клавиатуры PS/2
Набор перемычек для включения возможности запуска с клавиатуры USB
Из BIOS, основанного на версии 6.0 от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active Precharge Delay, Idle timer, Burst Length, Memory Turbo Mode
Выбор частоты работы памяти+Auto, CPU:DRAM = 1:1, 4:5, 3:4
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66,66-104,46 МГц с шагом 0,4-0,6 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x24
Изменение напряжения ядра процессора+1,5-1,85 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,5, 2,6, 2,7, 2,9 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 2,5, 2,6, 2,7 В

Использовалась версия BIOS 1001, как последняя из доступных на время проведения тестирования.

О плате можно сказать то же самое, что и о ее близняшке на интегрированной версии чипсета: преимущества и сильные стороны модели налицо, но все же надо подождать исследования продукции конкурентов.

Результаты тестов:
