ASUS P4G8X Deluxe — системная плата на базе чипсета Intel E7205


Как и остальные продукты, основанные на этом чипсете, плата обладает отличной функциональностью и богатой комплектацией, но к этому инженеры компании ASUSTeK добавили самые широкие возможности по настройке и разгону из BIOS. К нам на тестирование попала плата в комплектации «Gold».

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: 2 SATA, один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с разъемами S/PDIF-In/Out типа Coaxial;
  • Планку на заднюю панель компьютера с 2 разъемами IEEE 1394;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • 3Deep;
    • PC-Cillin 2002;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • InterVideo WinDVD;
    • InterVideo WinRip;
    • InterVideo WinProducer;
    • InterVideo WinCoder.

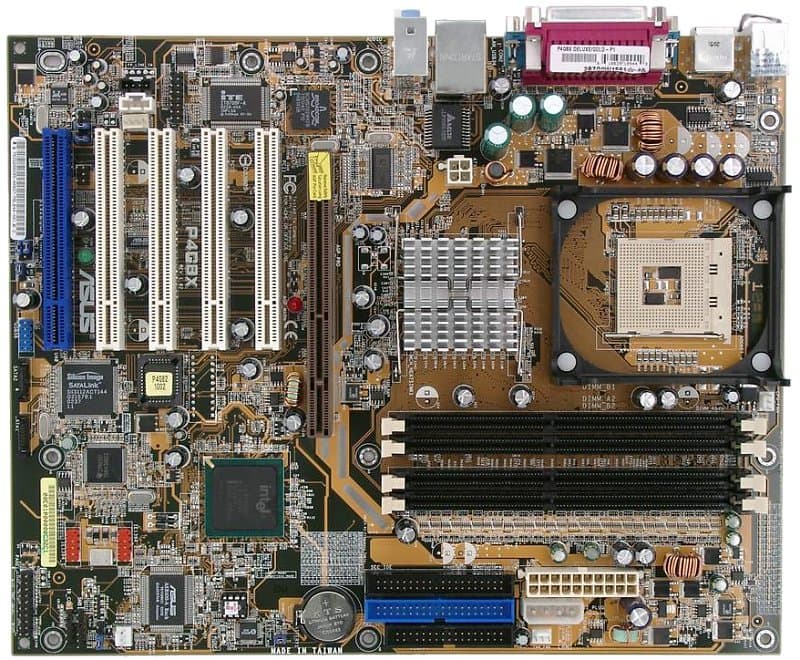

Разводка платы стандартна, и вследствие большого количества контроллеров некоторые неудобства для сборщика неминуемы: затруднен доступ к аудиовходам и целому ряду разъемов вдоль левого края платы, к тому же близость различных разъемов к модулям памяти будет препятствовать свободе манипуляции с последними. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 3 по 1200 мкФ (достаточно низкий показатель).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;

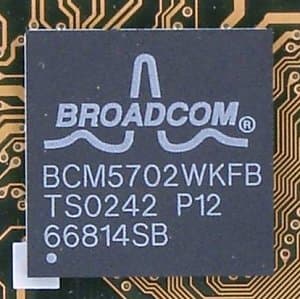

  • сетевой, реализованный на базе микросхемы Broadcom BCM5702WKFB, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);

  • контроллер Serial ATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;

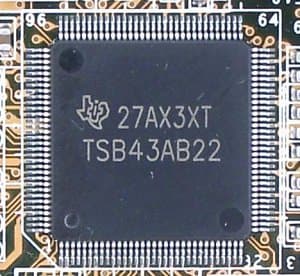

  • контроллер шины IEEE 1394, реализованный на базе микросхемы Texas Instruments TSB43AB22.

На плате применены фирменные технологии компании:

  • CPU Parameter Recall (для автоматического восстановления работоспособной конфигурации параметров BIOS после неудачной попытки стартовать (обычно, при разгоне))
  • ASUS Multi-Language BIOS;
  • ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы);
  • ASUS MyLogo2 (для отображения пользовательских картинок при загрузке системы);
  • ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03);
  • ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора);
  • ASUS EZ Flash (для прошивки новых версий BIOS прямо из BIOS Setup);
  • CrashFree BIOS (для возможности автоматически перешить версию BIOS с дискеты после неудачной попытки прошивки);
  • BlueMagic PCI slot (при полной совместимости со стандартом PCI, имеется возможность использовать в этом слоте специальные карты ASUS для организации беспроводной связи).

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP Pro загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE 1394/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора режима работы слота BlueMagicWireless/Original
Набор перемычек для включения возможности запуска с клавиатуры USB
Из BIOS, основанного на версии 6.0 AwardBIOSНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active Precharge Delay, Idle timer, Memory Turbo Mode
Выбор частоты работы памяти-
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66,66—104,46 МГц с шагом 0,4—0,6 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—400 МГц с шагом 1 МГц до 340 МГц и 10 МГц — выше
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,975 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7 В

Использовалась версия BIOS 1003, как последняя из доступных на время проведения тестирования.

Плата высокофункциональна и обладает самым широким из виденных нами набором возможностей для тонкой настройки и разгона системы, да к тому же работает чуть быстрее остальных представителей чипсета. Ее можно уверенно рекомендовать пользователям, которым требуется максимальная производительность, особенно в профессиональной трехмерной графике, при отменном качестве работы.
