ASUS P4B533-V ? системная плата на базе чипсета i845G


Совершенно ожидаемый продукт от компании — богатый функционально и неплохо укомплектованный. О качестве же исполнения можно и не упоминать — достаточно взглянуть на коробку с названием платы, и все становится ясно.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке; краткое руководство по настройке и установке платы — на 11 языках, включая русский;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB и разъемом Game-порта;
  • Планку на заднюю панель компьютера с последовательным портом;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • 3Deep;
    • CyberLink VideoLive Mail;
    • CyberLink PowerPlayer SE;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

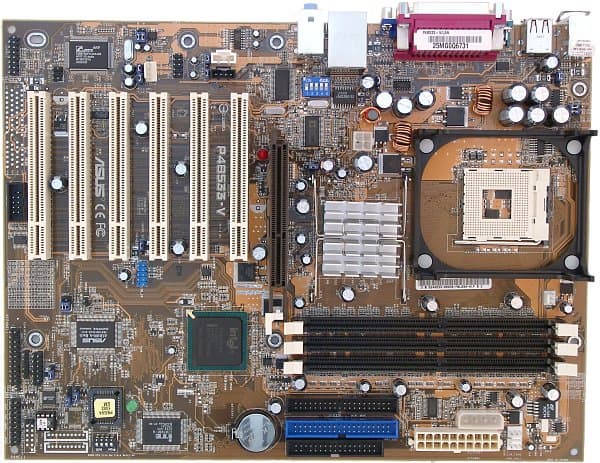

Разводка платы выполнена почти идеально, лишь разъемы аудиовходов расположены не совсем удобно, да при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-MX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Благодаря использованию I/O-контроллера ITE IT8708F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

На плате применены фирменные технологии компании: ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash.

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

Не распаяны, но разведены на плате: контроллер интерфейса для считывателя флеш-карт и его разъемы, а также слот CNR.

На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

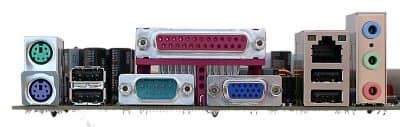

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора частоты FSB100, 101, 105, 107, 109, 114, 117, 120, 133, 135, 137, 141, 143, 150 и 166 МГц
Набор переключателей для выбора коэффициента умножения процессораx8-x24
Перемычка для включения возможности запуска с клавиатуры PS/2
Набор перемычек для включения возможности запуска с клавиатуры USB
Перемычка для увеличения диапазона изменения подаваемого на ядро процессора напряженияDisable/Enable
Перемычка для выбора звукового выхода функции ASUS POST ReporterBuzzer/Line-Out
Перемычка для включения/выключения SMBus 2.0
Перемычка для выбора режима работы канала Bass/CenterBass/Center / Center/Bass
Из BIOS, основанного на версии 6.00 от AwardНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge, Turbo Mode
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+Auto, 33/66, 37,5/75, 44/88 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,5-1,95 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,6, 2,7, 2,9 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7 В

Использовалась версия BIOS 1004 beta 007, как последняя из доступных на время проведения тестирования.

Итог подвести несложно: плата подойдет как предпочитающему стабильную работу в нормальных режимах пользователю, так и оверклокеру-экстремалу. Большой выбор настроек, интересные технологии, примененные на плате, и при этом отличная производительность дают нам право заявить, что это один из лучших продуктов на базе чипсета Intel 845G.

Результаты тестов:



Системная плата ASUS P4B533-V предоставлена компанией Citilink




19 августа 2002 Г.
