Игровая материнская плата Asus Maximus VIII Extreme


Напомним, что игровая (ROG) серия материнских плат компании Asus на базе чипсета Intel Z170 получила название Maximus VIII. Cерия Maximus VIII на сегодняшний день включает в себя шесть моделей: Extreme, Gene, Hero, Ranger и Impact. В этой статье мы рассмотрим топовую модель Maximus VIII Extreme, которая отличается самой богатой комплектацией, самой «крутой» конфигурацией и, конечно же, является самой дорогой. Одним словом, это бескомпромиссное решение, ориентированное на любителей экстремального разгона и заядлых геймеров.

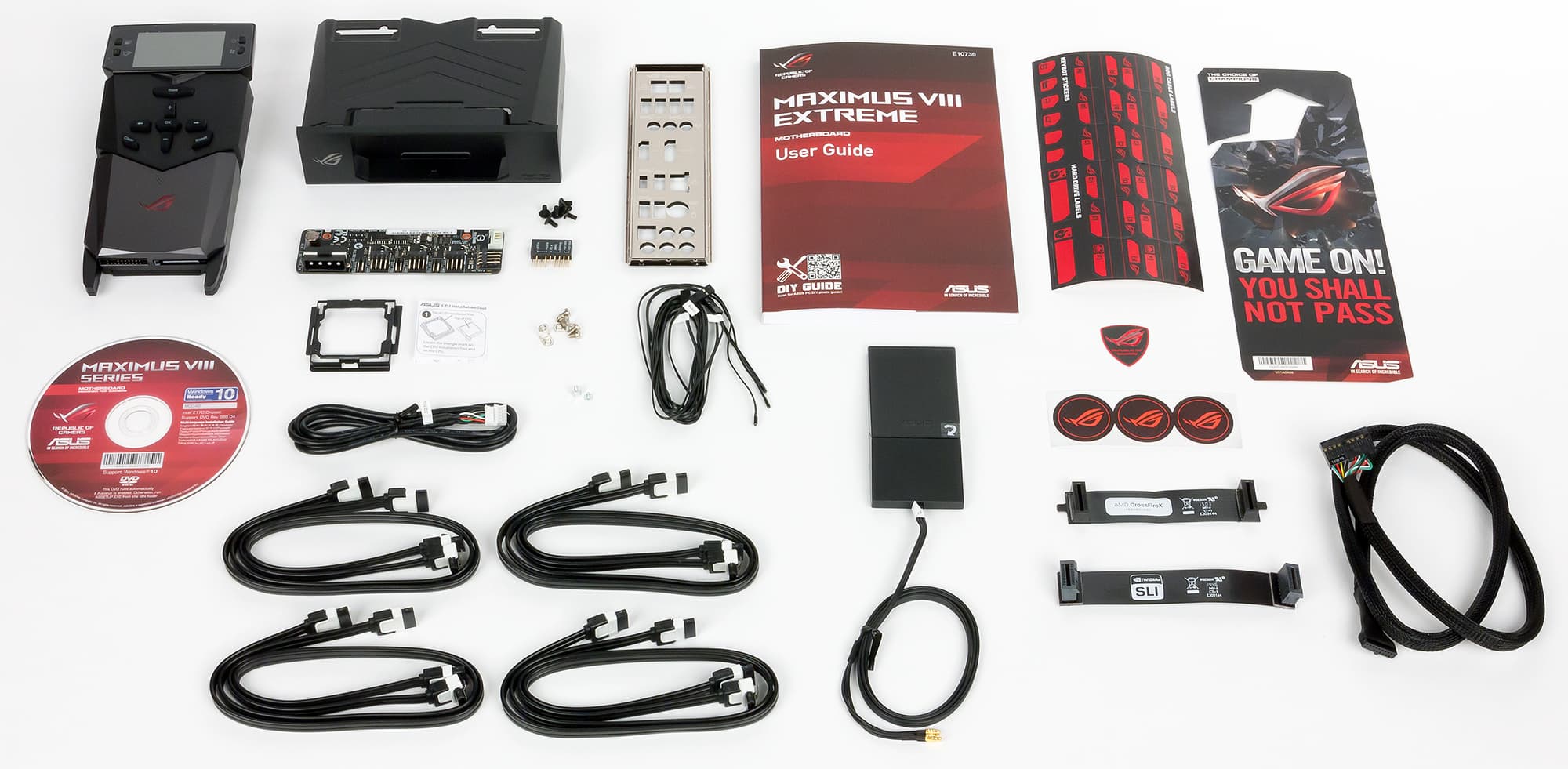

Комплектация и упаковка

Плата Asus Maximus VIII Extreme поставляется в большой коробке бордового цвета, на которой красноречиво расписаны все достоинства платы. Комплект поставки впечатляет. Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, восемь SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, мостик AMD CrossFireX, заглушка задней панели платы, выносная антенна для интегрированного на плате модуля Wi-Fi+Bluetooth, выносная панель Asus OC Panel 2 с кабелем подключения и переходник для монтажа панели Asus OC Panel 2 в 5,25-дюймовый отсек корпуса, а также три выносных термодатчика и отдельная плата для подключения дополнительных вентиляторов. Естественно, есть и Q-коннектор (им комплектуются все платы Asus) для облегчения подключения корпусных проводов к плате. Кроме того, имеется и пластиковая монтажная рамка, предназначенная для установки процессора в разъем (такими рамками комплектуются многие платы Asus). Конечно, этой монтажной рамкой можно и не пользоваться. Просто она предотвращает возможность повреждения контактов разъема при установке в него процессора. Имеются и такие мелочи, как различные наклейки и даже вывеска на ручку двери с просьбой не беспокоить.

Как видим, комплектация этой платы уже говорит о том, что перед нами топовый продукт.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VIII Extreme приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4 (до 64 ГБ, небуферизованная память, без ECC)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I219V (Gigabit Ethernet)
Wi-Fi+Bluetooth-контроллер Broadcom BCM94360 (802.11a/b/g/n/ac)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе x16)
2 × PCI Express 3.0 x4 (в форм-факторе x16)
2 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
1 × U.2 (PCIe 3.0 x4)
SATA-разъемы
8 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
USB-порты
6 × USB 3.0 (чипсет)
6 × USB 2.0 (чипсет)
2 × USB 3.0 (ASMedia ASM1042A)
2 × USB 3.1 (ASMedia ASM1142)
2 × USB 3.1 (Intel)

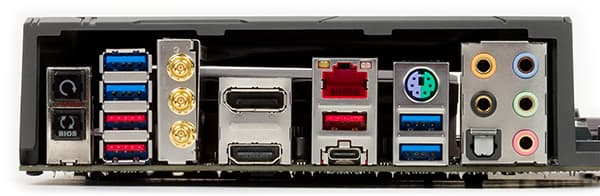

Разъемы на задней панели
1 × HDMI 1.4
1 × DisplayPort 1.2
4 × USB 3.0
3 × USB 3.1 (Type A)
1 × USB 3.1 (Type c)
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
1 × 8-контактный разъем питания ATX 12 В
1 × 4-контактный разъем питания ATX 12 В
1 × периферийный разъем питания
8 × SATA 6 Гбит/с
7 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы с дополнительными вентиляторами
2 разъема для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
3 разъема для подключения термодатчиков
1 разъем ROG extension
1 разъем Thunderbolt
Форм-фактор
ATX (305×272 мм)
Средняя цена
T-12939287
Розничные предложения L-12939287-10

Форм-фактор

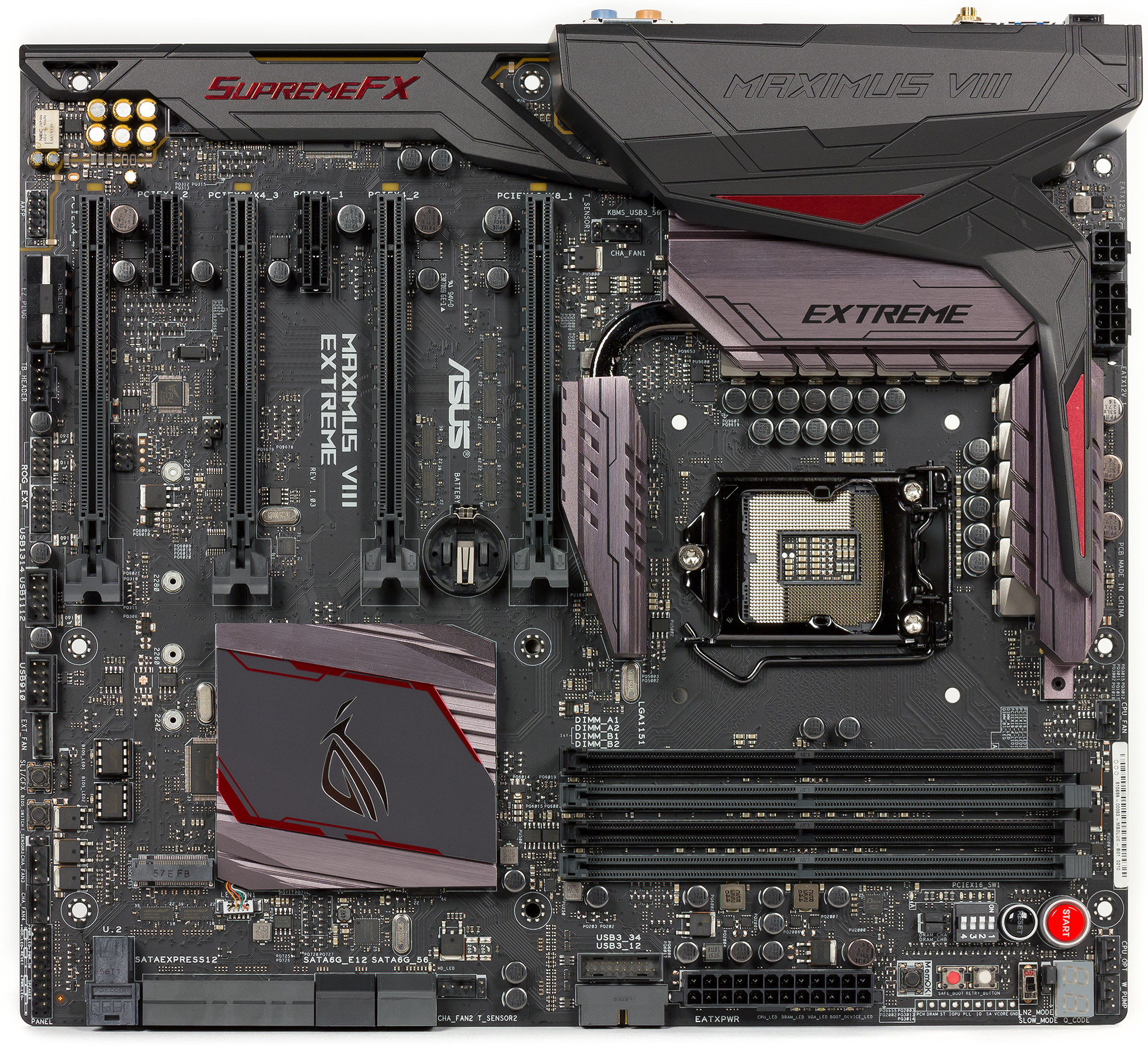

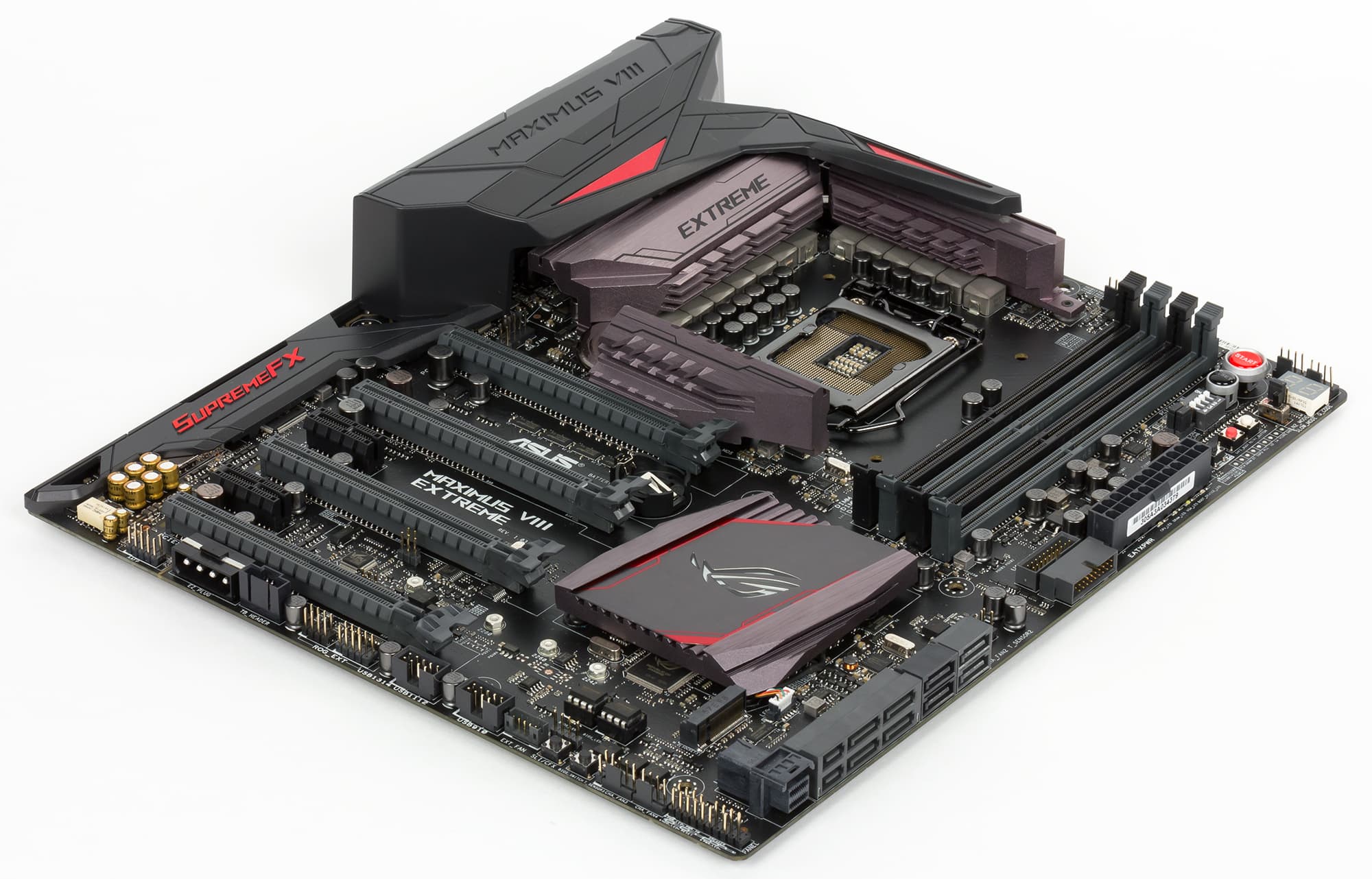

Плата Asus Maximus VIII Extreme выполнена в форм-факторе ATX (305×272 мм), а для ее монтажа в корпус предусмотрены девять стандартных отверстий.

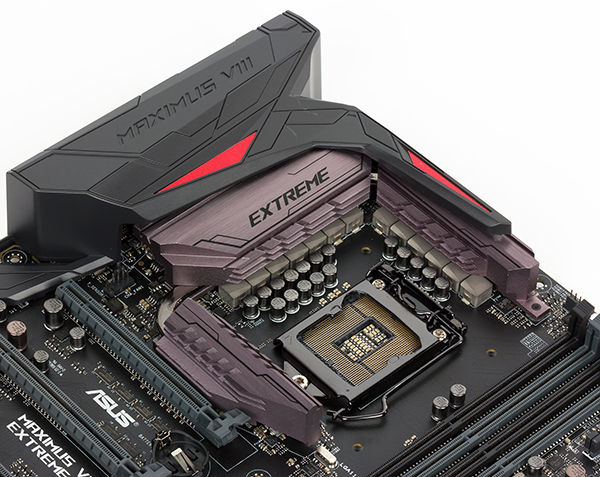

Чипсет и процессорный разъем

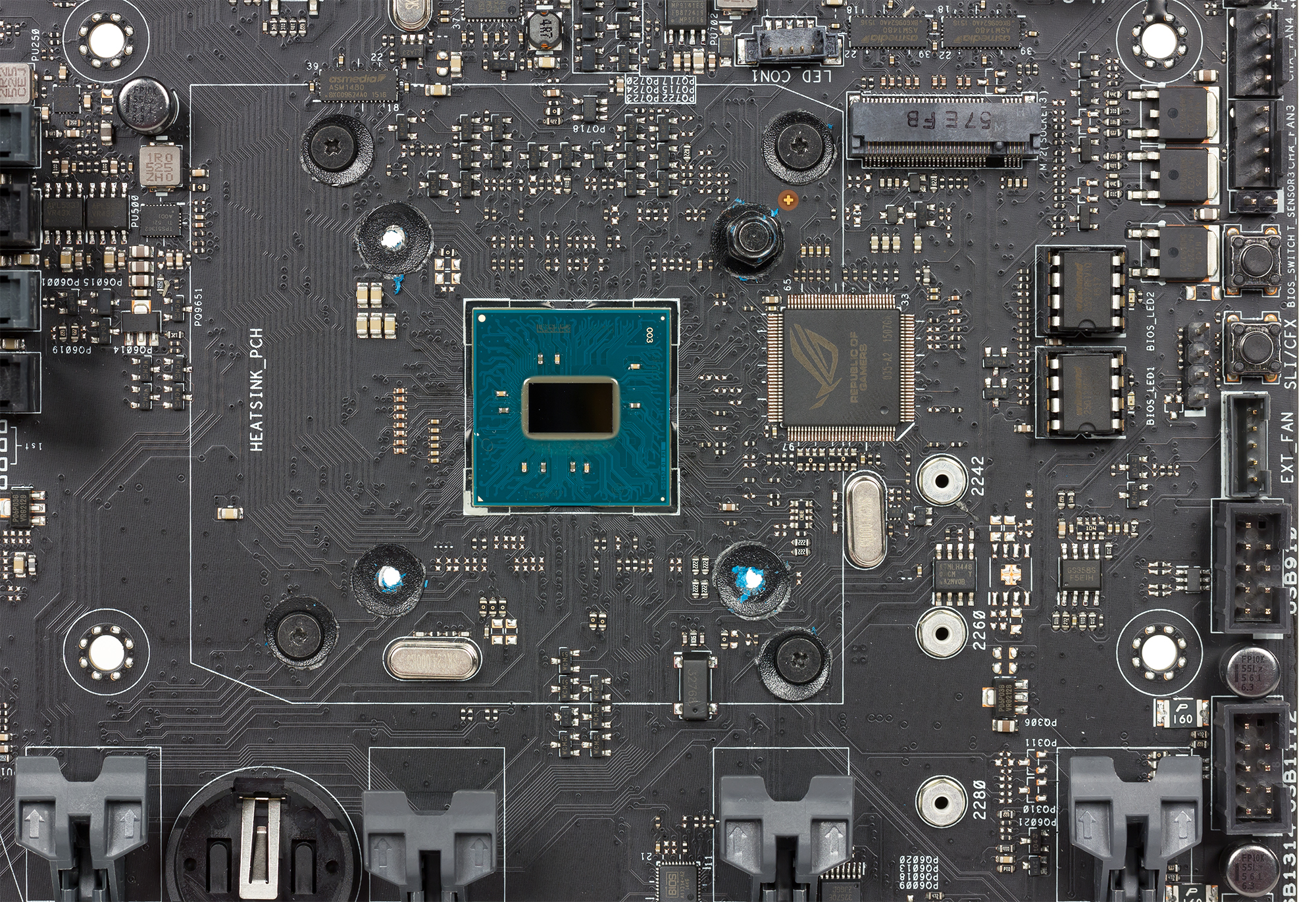

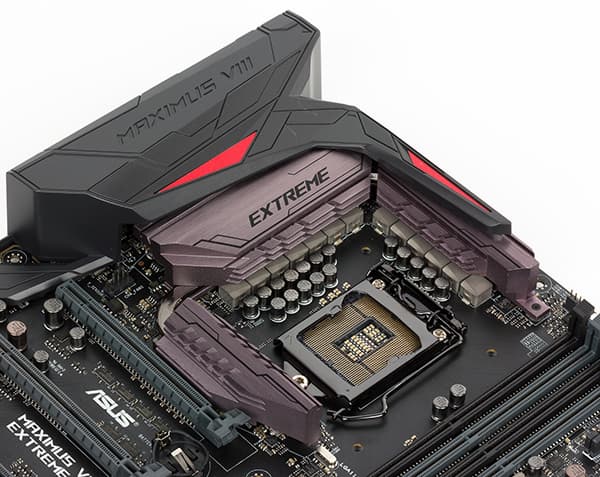

Как уже отмечалось, плата Asus Maximus VIII Extreme основана на чипсете Intel Z170 и, естественно, поддерживает процессоры Intel Core шестого поколения (кодовое наименование Skylake-S) с разъемом LGA1151.


Память

Для установки модулей памяти на плате Asus Maximus VIII Extreme предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR4-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (при использовании 16-гигабайтных модулей). Поддерживается только небуферизованная память без ECC. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения, разъемы M.2 и U.2

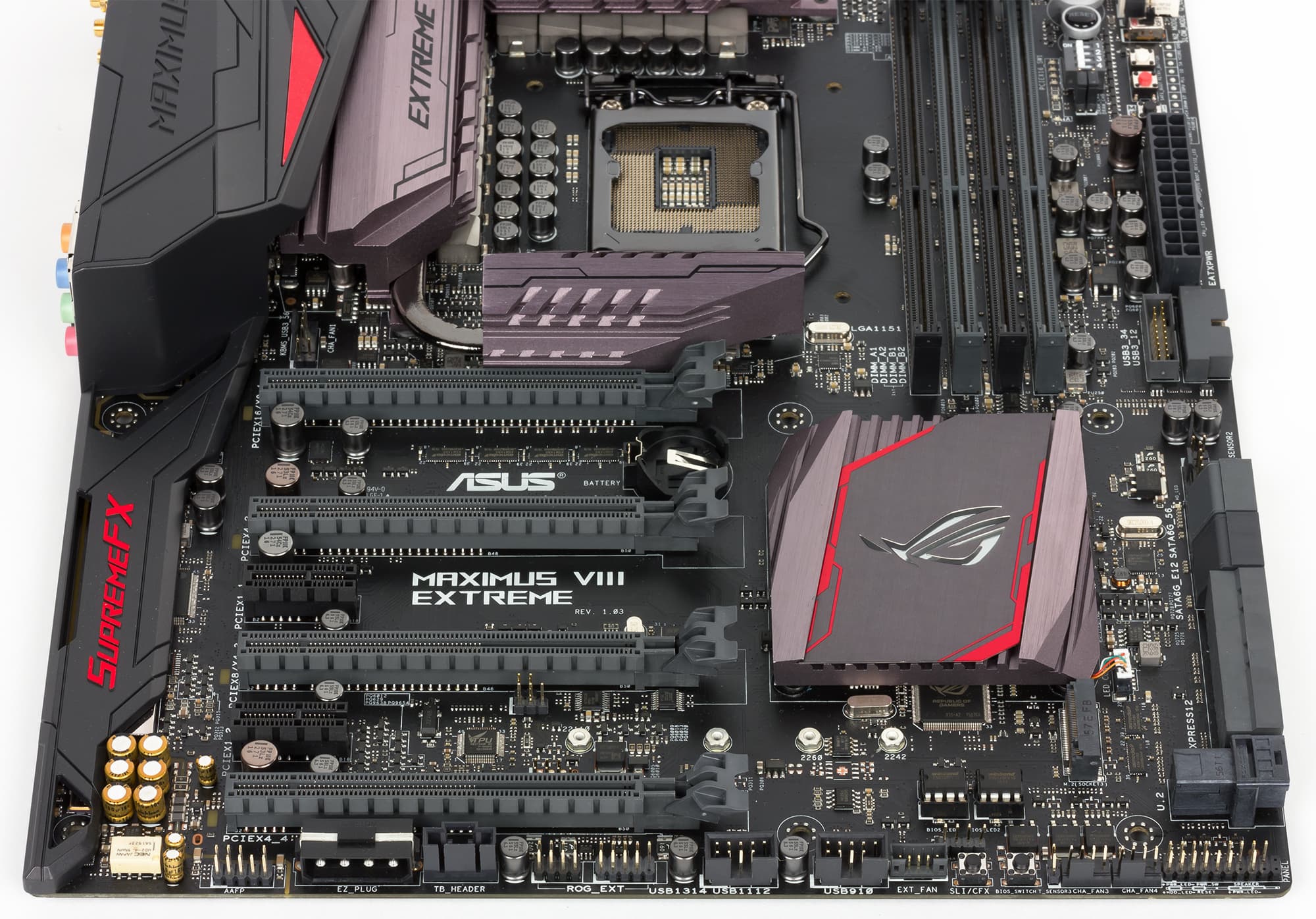

Для установки видеокарт и плат расширения на материнской плате Asus Maximus VIII Extreme предусмотрено четыре слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) и два слота PCI Express 3.0 x1.

Из четырех слотов с форм-фактором PCI Express 3.0 x16 первые три (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0, а четвертый слот реализованы на базе 4 чипсетных линий PCIe 3.0.

Работают слоты с форм-фактором PCI Express 3.0 x16 следующим образом.

Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x4 (фактически, это слот PCI Express 3.0 x4). Третий слот c форм-фактором PCI Express 3.0 x16 может работать на скорости x8 или на скорости x4 (то есть это слот PCI Express 3.0 x8). А вот четвертый слот c форм-фактором PCI Express 3.0 x16 реализован на базе чипсетных линий PCIe 3.0 и всегда работает на скорости x4, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16.

Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых трех слотов. Но первые три слота, естественно, сделаны переключаемыми и поддерживают следующие режимы работы: x16/-/-, x8/-/x8 и x8/x4/x4. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется только первый и третий слоты, то они будут работать на скорости x8, ну а если используются все три слота, то первый слот работает в режиме x8, а остальные два — в режимах x4. Как видим, во всех режимах использования на первые три слота приходится лишь 16 линий PCIe 3.0, то есть, ровно столько, сколько имеется у процессора. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.

Естественно, при установке нескольких дискретных видеокарт на плате поддерживаются технологии Nvidia SLI и AMD CrossFireХ. Естественно, что технология Nvidia SLI поддерживается только для двух видеокарт (симметричный режим x8/x8), а технология AMD CrossFireХ поддерживается для двух (x8/x8), трех (x8/x4/x4) и четырех (x8/x4/x4/4) видеокарт. В случае четырех видеокарт используется также чипсетный слот PCI Express 3.0 x4.

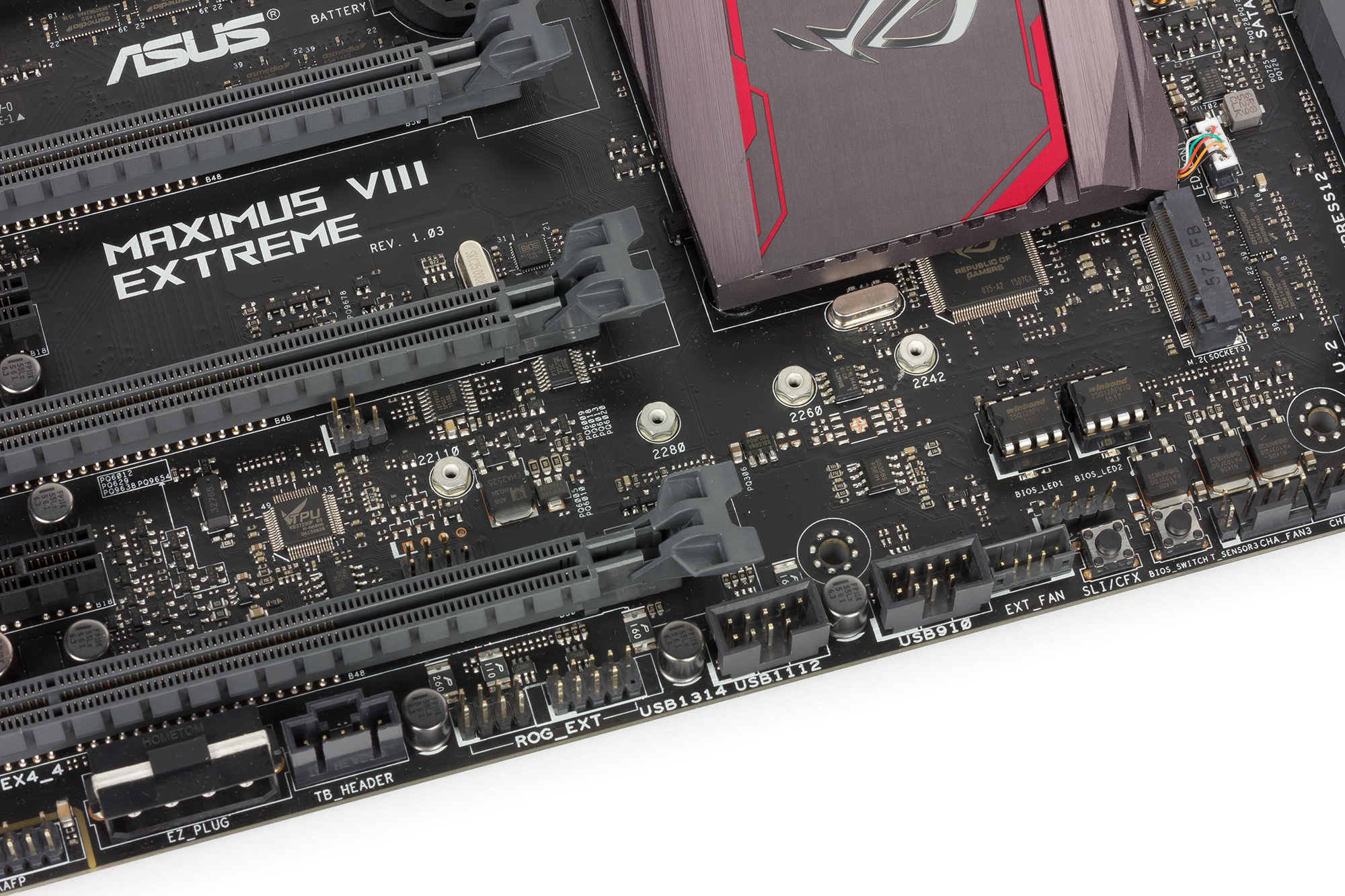

Кроме того, на плате имеется разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

Также на плате Asus Maximus VIII Extreme имеется и специализированный разъем U.2, который поддерживает NVMe-накопители. Для реализации разъема U.2 задействуется четыре чипсетных линии PCIe 3.0.

Видеоразъемы

Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (4096×2160@24 Гц) и видеовыход HDMI 1.4 (4096×2160@24 Гц).

SATA-порты и разъемы SATA Express

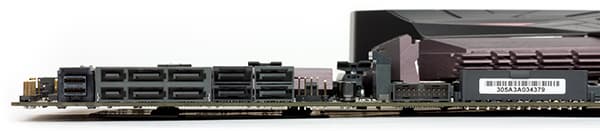

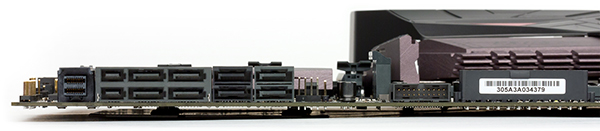

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с и два разъема SATA Express. Шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Причем четыре их этих шести портов входят в состав двух разъемов SATA Express. Напомним также, что для реализации каждого разъема SATA Express, кроме двух чипсетных портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCIe 3.0.

Еще два отдельных порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 8 портов USB 3.0, 6 портов USB 2.0 и четыре порта USB 3.1.

Все порты USB 2.0 и шесть портов USB 3.0 реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Два чипсетных порта USB 3.0 вынесены на заднюю панель платы, а для подключения еще четырех портов на плате предусмотрено два разъема. Для подключения всех шести портов USB 2.0 на плате предусмотрено три разъема.

Еще два порта USB 3.0, вынесенные на заднюю панель платы, реализованы на базе двухпортового контроллера ASMedia ASM1042A.

Два порта USB 3.1 реализованы на базе двухпортового USB 3.1 контроллера ASMedia ASM1142. Оба этих порта выведены на заднюю панель платы и имеют стандартный разъем Type A. Чтобы отличать эти порты от портов USB 3.0, они промаркированы красным цветом.

Напомним, что контроллер ASMedia ASM1142 можно подключать либо к одному чипсетному порту PCIe 3.0, либо к двум. При подключении контроллера к одной линии PCIe 3.0, пропускная способность оказывается немного меньше, чем требуется для интерфейса USB 3.1 (10 Гбит/с), а при подключении контроллера к двум линиям PCIe 3.0 пропускная способность подключения уже не будет узким местом для интерфейса USB 3.1. Поэтому, контроллер ASMedia ASM1142 оптимально подключать к двум чипсетным портам (линиям) PCIe 3.0. На плате Asus Maximus VIII Extreme контроллер ASMedia ASM1142 подключен по двум линиям PCIe 3.0..

Еще два порта USB 3.1 реализован на на базе Thunderbolt-контроллера третьего поколения Intel Alpine Ridge. Эти порты выведены на заднюю панель платы. Один порт имеет стандартный разъем Type A (он маркируется красным цветом), а другой порт имеет симметричный разъем Type C. Теоретически, используя специальный переходник, к разъему Type C порта USB 3.1 можно подключить еще и монитор, однако, нигде в документации это не отражено.

Контроллер Intel Alpine Ridge, как и контроллер ASMedia ASM1142, подключен к чипсету Intel Z170 по двум линиям PCIe 3.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Maximus VIII Extreme гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219V (используется контроллер MAC-уровня, интегрированный в чипсет). Для подключения этого контроллера задействуется порт PCIe.

Кроме того, имеется еще и двухдиапазонный (2,4 и 5 ГГц) Wi-Fi+Bluetooth-контроллер на базе чипа Broadcom BCM94360. Этот контроллер поддерживает стандарты 802.11a/b/g/n/ac и Bluetooth 4.0. К данному контроллеру подключаются три антенны, а максимальная скорость передачи составляет 1300 Мбит/с.

Как это работает

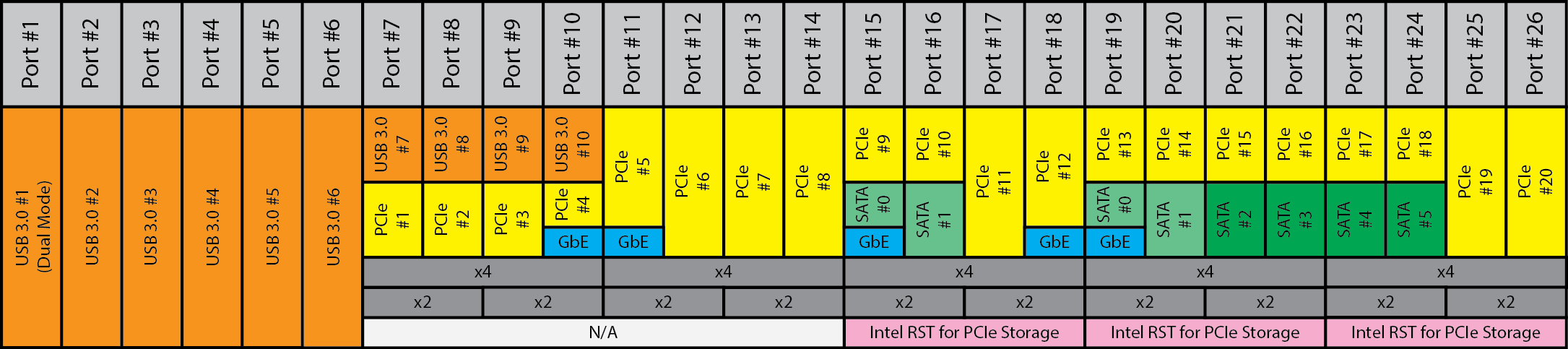

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Maximus VIII Extreme.

Итак, на плате имеется слот PCI Express 3.0 x4 в форм-факторе PCI Express 3.0 x16 (остальные слоты PCI Express 3.0 x16 мы не считаем, поскольку они реализованы на базе процессорных линий PCIe 3.0), два слота PCI Express 3.0 x1, разъема M.2 (PCIe 3.0 x4 и SATA), разъем U.2 (PCIe 3.0 x4), два разъема SATA Express, гигабитный сетевой контроллер, WiFi-контроллер, дополнительный двухпортовый SATA-контроллер ASMedia ASM1061, USB 3.0 контроллер, и два контроллера USB 3.1.

Кроме того, задействовано шесть портов USB 3.0 и реализовано шесть чипсетных портов SATA 6 Гбит/с. При этом, нужно учесть, что часть разъемов могут работать либо в режиме PCIe, либо в режиме SATA. Так, для разъема M.2 будет реализован или режим PCIe, или режим SATA, то есть разъем M.2 задействует только четыре высокоскоростных порта чипсета (или четыре порта PCIe 3.0, или один порт SATA 6 Гбит/с). Для разъемов SATA Express реализован или режим PCIe, или режим SATA, то есть каждый разъем SATA Express задействует только два высокоскоростных порта чипсета (или два порта PCIe 3.0, или два порта SATA 6 Гбит/с).

Все перечисленные контроллеры, разъемы и слоты в совокупности требуют 26 портов PCIe, шесть портов USB 3.0 и два отдельных порта SATA 6 Гбит/с. То есть, не хватает портов PCIe 3.0 и общее количество высокоскоростных портов превышает 26. Поэтому, часть портов должна разделяться друг с другом.

Прежде всего, разделяются разъем M.2, разъем U.2 и один разъем SATA Express. Разъемы M.2 и U.2 полностью разделяемы друг с другом, то есть, когда используется один разъем, другой разъем становиться недоступен. А вот разъемы M.2 и SATA Express разделяемы только по SATA-портам. То есть, если в разъем M.2 устанавливается SATA-устройство, то разъем SATA Express будет доступен только в режиме PCIe. Если же в разъем M.2 устанавливается PCIe-устройство, то разъем SATA Express будет доступен и в режиме PCIe, и в режиме SATA. Таким образом, для разъема M.2, разъема U.2 и одного разъема SATA Express в совокупности требуется не более шести высокоскоростных портов чипсета.

Кроме того, слот PCIe 3.0 x4 разделяется с двумя отдельными чипсетными портами SATA 6 Гбит/с (пятый и шестой порт). По умолчанию данный слот работает в режиме x2 и в этом случае доступны и два связанных с ним порта SATA 6 Гбит/с. Если же в настройках UEFI BIOS перевести слот PCIe 3.0 x4 в режим работы x4, то два связанных с ним порта SATA 6 Гбит/с станут недоступными. В принципе, все логично, если учесть, что в чипсете Intel Z170 все порты SATA 6 Гбит/с разделяемы с портами PCIe 3.0. Таким образом, на слот PCIe 3.0 x4 и два порта SATA 6 Гбит/с в совокупности приходится лишь четыре высокоскоростных порт чипсета (4 × PCIe 3.0 или 2 × PCIe 3.0 и 2 × SATA 6 Гбит/с).

Тем не менее, только лишь разделение разъемов M.2, U.2 и SATA Express, а также слота PCIe 3.0 x4 и двух портов SATA 6 Гбит/с не решает проблему нехватки портов PCIe и проблему нехватки высокоскоростных портов ввода/вывода.

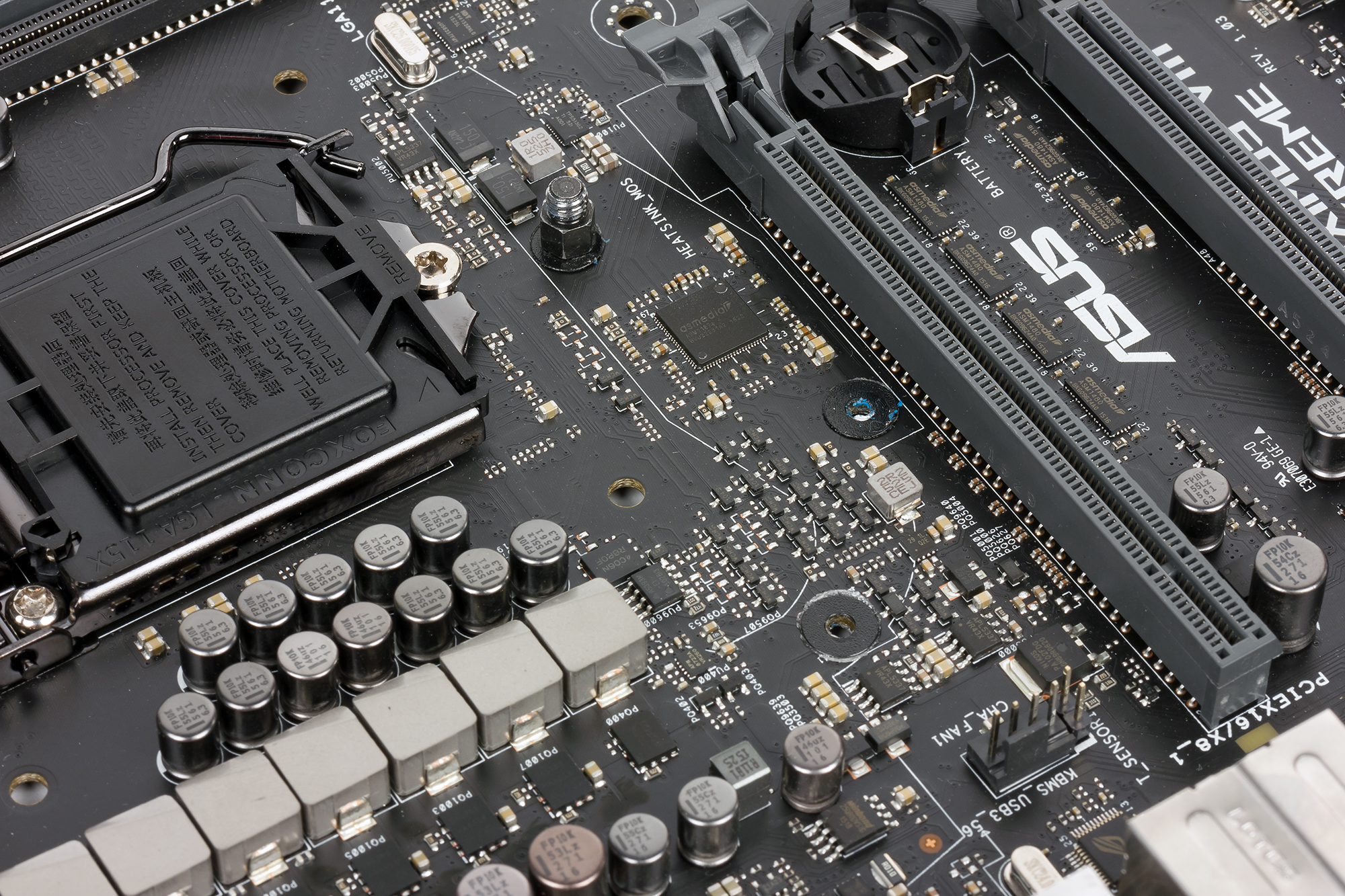

Поэтому, на плате Asus Maximus VIII Extreme используется дополнительный коммутатор ASMedia ASM1187e на восемь линий PCIe 2.0.

Этот коммутатор подключен по одной линии PCIe 2.0 к чипсету и дает на выходе семь линий PCIe 2.0. Важно, что именно подключено к этому коммутатору. Вот тут то и начинается самое интересное. Согласно технической документации, предоставленной компанией Asus, к коммутатору ASMedia ASM1187e подключены контроллеры ASMedia ASM1061, ASMedia ASM1042A, WiFi-контроллер и, внимание, два слота PCIe 3.0 x1. Вот тут-то и кроется загадка этой платы. В спецификации и в технической документации на плату однозначно указывается, что два слота PCIe x1 поддерживают спецификацию PCI Express Gen 3.0. Однако, коммутатор ASMedia ASM1187e поддерживает только линии PCIe Gen 2.0. Соответственно, если к нему подключены слоты PCIe x1, то они должны быть слотами PCIe 2.0 x1, а не PCIe 3.0 x1. Одним словом, что-то тут не так, и есть большое подозрение, что в спецификации платы закралась ошибка: на самом деле на ней реализовано два слота PCIe 2.0 x1.

Непосредственно к чипсету Intel Z170 подключены: слот PCIe 3.0 x4, разделяемые разъемы M.2/U.2/SATA Express, отдельный разъем SATA Express, контроллеры ASMedia ASM1142 и Intel Alpine Ridge, сетевой контроллер Intel i219V. Кроме того, непосредственно к чипсету подключается и сам коммутатор ASMedia ASM1187e.

При такой схеме подключения решается проблема нехватки портов PCIe и общее количество высокоскоростных портов чипсета не превосходит 26.

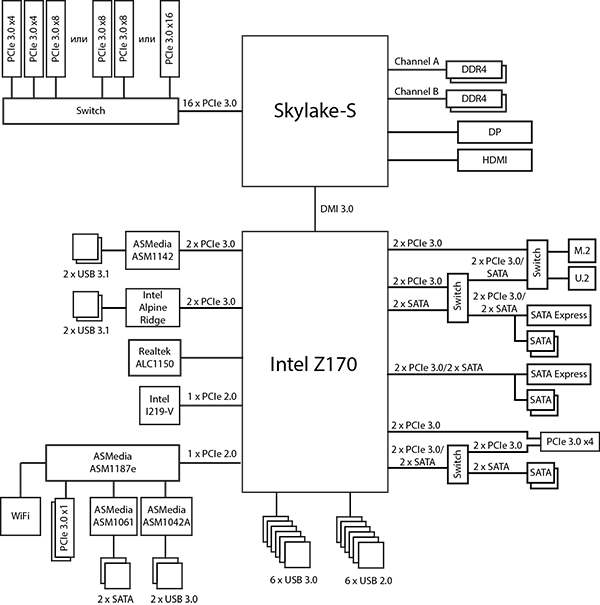

Блок-схема платы Asus Maximus VIII Extreme показана на рисунке.

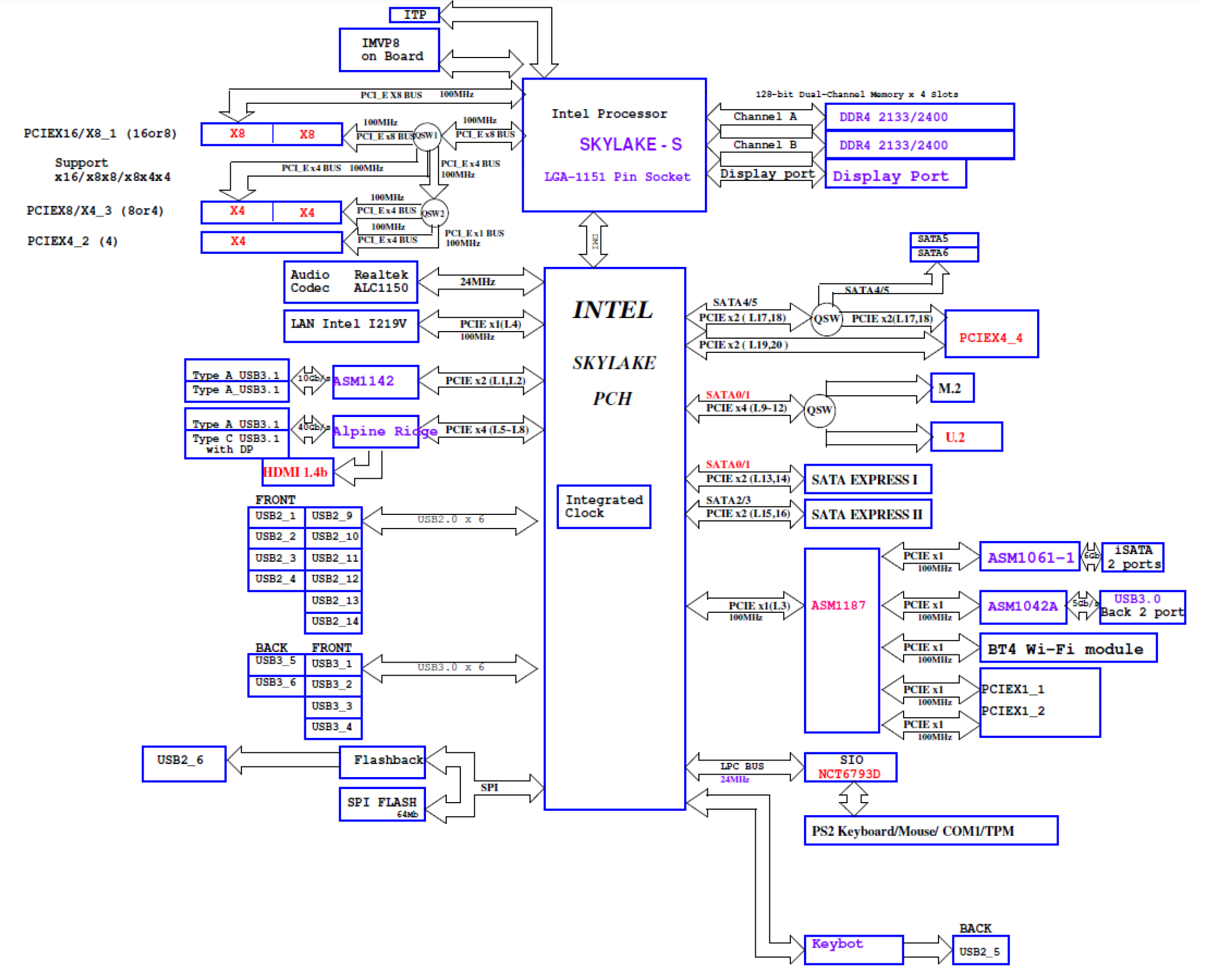

Приведем также блок-схему платы Asus Maximus VIII Extreme , которую предоставила нам компания Asus.

На данной схеме пронумерованы (L1, L2 и т. д.) высокоскоростные порты чипсета Intel Z170. Чтобы была полная ясность, приводим также схему распределения высокоскоростных портов в чипсете Intel Z170.

Дополнительные особенности

Поскольку плата Asus Maximus VIII Extreme относится к топовому сегменту, на ней имеется множество дополнительных особенностей, которые присуще именно топовым решениям.

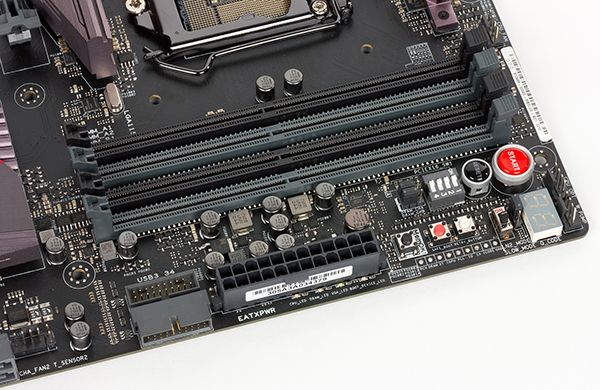

Итак, начнем с традиционных «фишек». Это кнопка включения питания и перезагрузки, а также наличие индикатора POST-кодов (два двухсимвольных индикатора) . Есть и еще две интересных кнопки, типичные для плат серии Maximus VIII: Retry и Safe Boot. Эти кнопки актуальны, когда речь идет о разгоне процессора (особенно экстремальном). Кнопка Retry является аналогом кнопки Reset, но используется в процессе загрузки системы, когда кнопка Reset неработоспособна. Кнопка Safe Boot нужна для перезагрузки системы c безопасными настройками BIOS.

Имеется и традиционный для топовых решений индикатор POST-кодов и, конечно же, традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Присутствует и кнопка Clear CMOS, которая вынесена на заднюю панель платы. Там же, на задней панели платы, есть и привычная для плат Asus кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки.

Есть на плате и такая интересная кнопка, как SLI/CFX. Эта кнопка работает только в выключенном состоянии компьютера. При ее нажатии рядом с одним из слотов c форм-фактором PCI Express 3.0 x16 загорается светодиодный индикатор, который указывает, в какой именно слот рекомендуется установить видеокарту. Забавно, но бесполезно.

Поскольку на плате Asus Maximus VIII Extreme имеется две микросхемы BIOS, присутствует и кнопка BIOS_Switch, которая позволяет выбирать конкретную микросхему BIOS для загрузки системы.

Следующая особенность — это наличие переключателя Slow-Mode, который хорошо знаком любителя экстремального разгона, а также перемычки LN2. Собственно, переключатель Slow-Mode используется совместно с перемычкой LN2.

Имеется на плате и переключатели слотов PCIe x16, которые позволяют вручную отключить неиспользуемые слоты.

Есть и такие интересные перемычки, которые позволяют отключать каналы памяти. То есть, можно отключить канал памяти A или канал B.

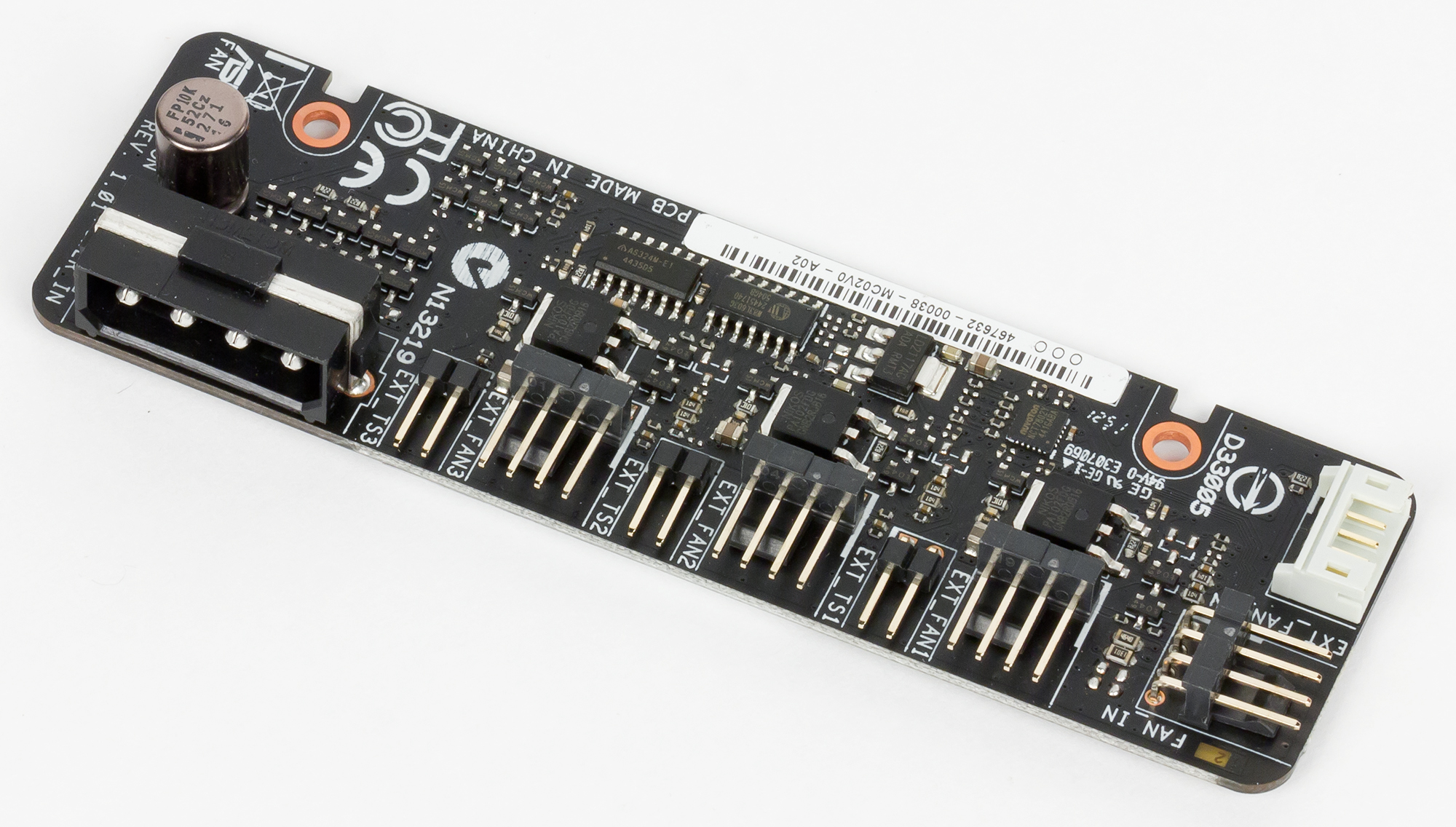

Еще одна особенность платы Asus Maximus VIII Extreme — это наличие разъемов ROG Extension и Fan Extension. Разъем ROG Extension предназначен для подключения к плате панели OC Panel, а разъем Fan Extension предназначен для подключения панели расширения, позволяющей подключить дополнительные вентиляторы. Напомним, что и панель OC Panel, и панель для подключения платы Fan Extension входят в комплектацию платы.

Говоря об особенностях платы Asus Maximus VIII Extreme, нельзя не отметить наличие контактной площадки (ProbeIt) для измерения напряжений на ядре процессора, памяти и т. д.

Ну и еще одна особенность, которую стоит упомянут, это наличие большого числа светодиодных индикаторов на плате.

Система питания

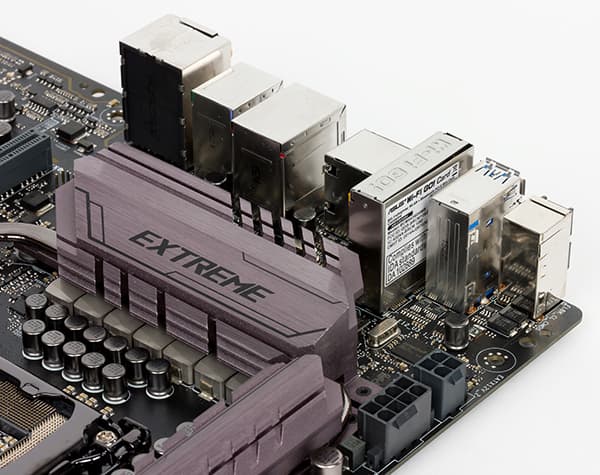

Как и большинство плат, модель Asus Maximus VIII Extreme имеет 24-контактный и 8-контактный (EATX 12В) разъемы для подключения блока питания. Помимо этого имеется еще один 4-контактный (EATX 12В) разъем питания и периферийный разъем питания.

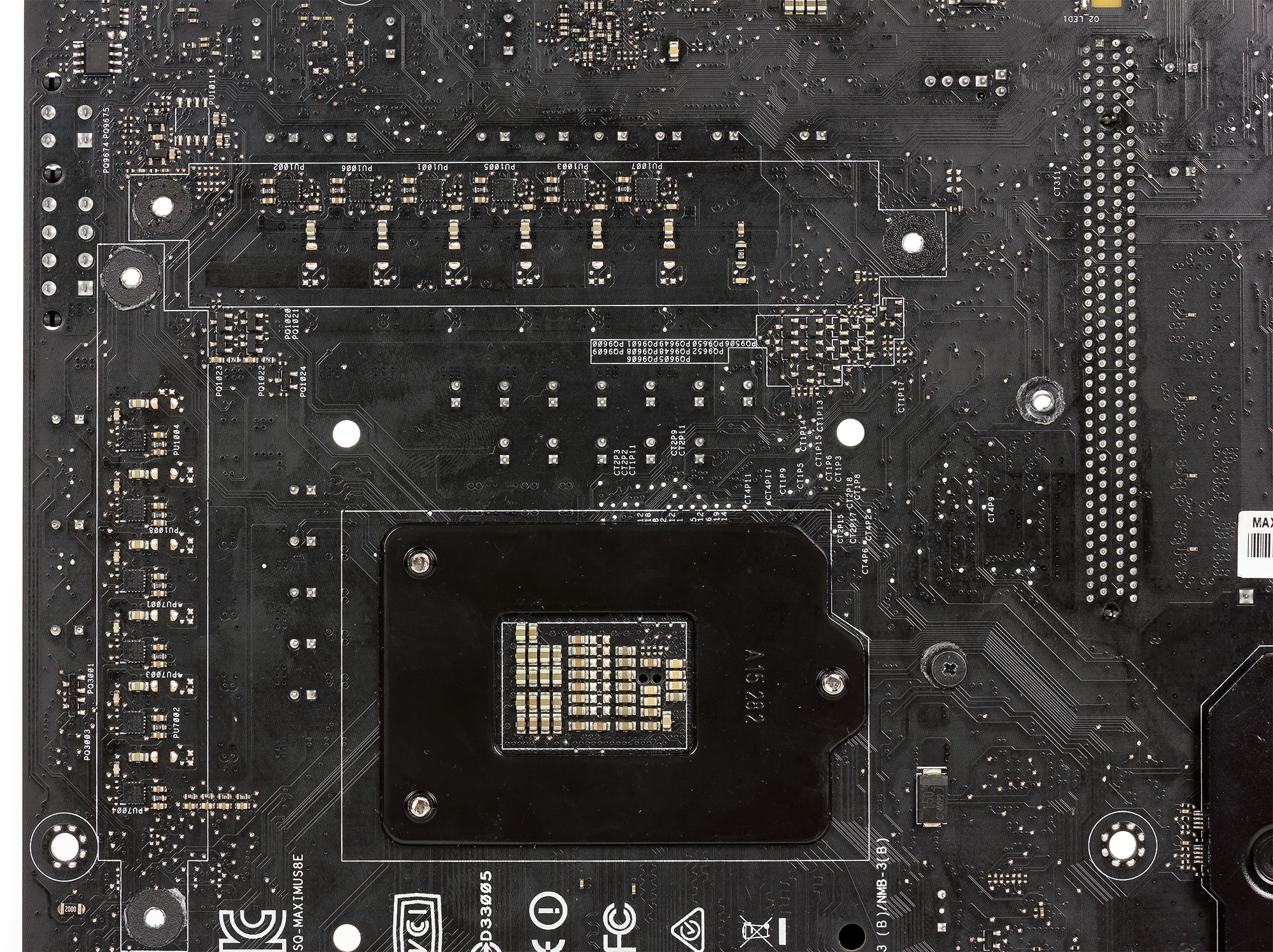

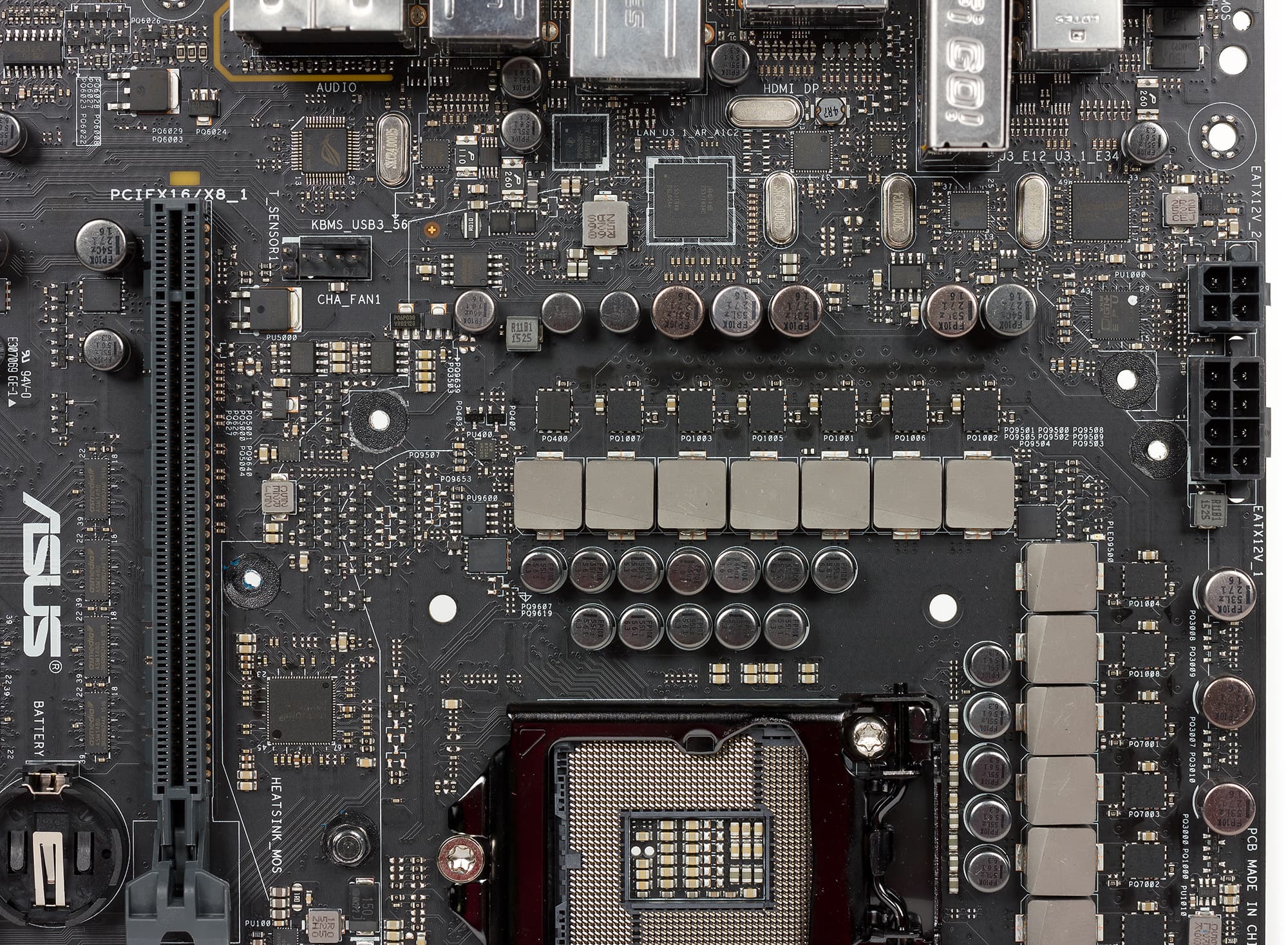

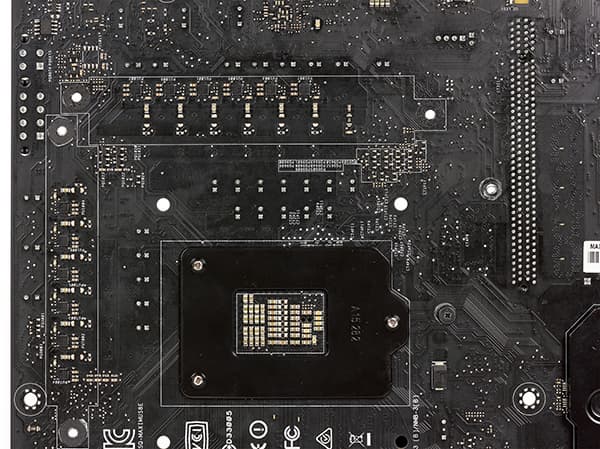

Регулятор напряжения питания процессора является 13-канальным и построен по схеме 8+4+1 (VCC (VCore)+ VCCGT (Graphic core) +VCCSA (System Agent)). То есть, для ядер процессора используется 8 каналов питания.

Каждый канал питания включает в себя двойной MOSFET-транзистор OptiMOS и драйвер International Rectifier IR3535 (они расположены с обратной стороны платы). В качестве PWM-контроллеров используются чипы с маркировкой Digi+ VRM ASP14051, который, по всей видимости, представляют собой ни что иное, как International Rectifier IR35201.


Система охлаждения

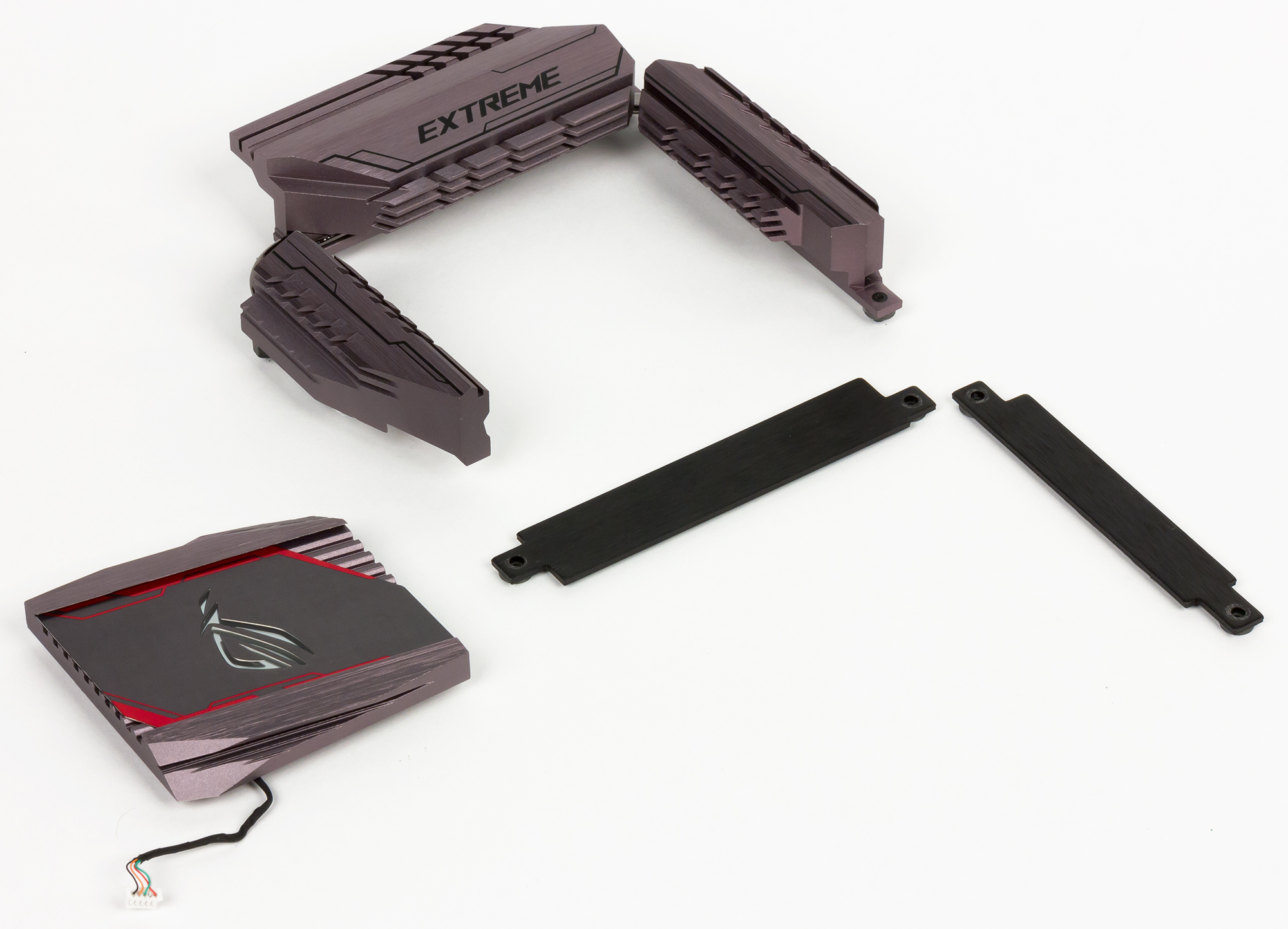

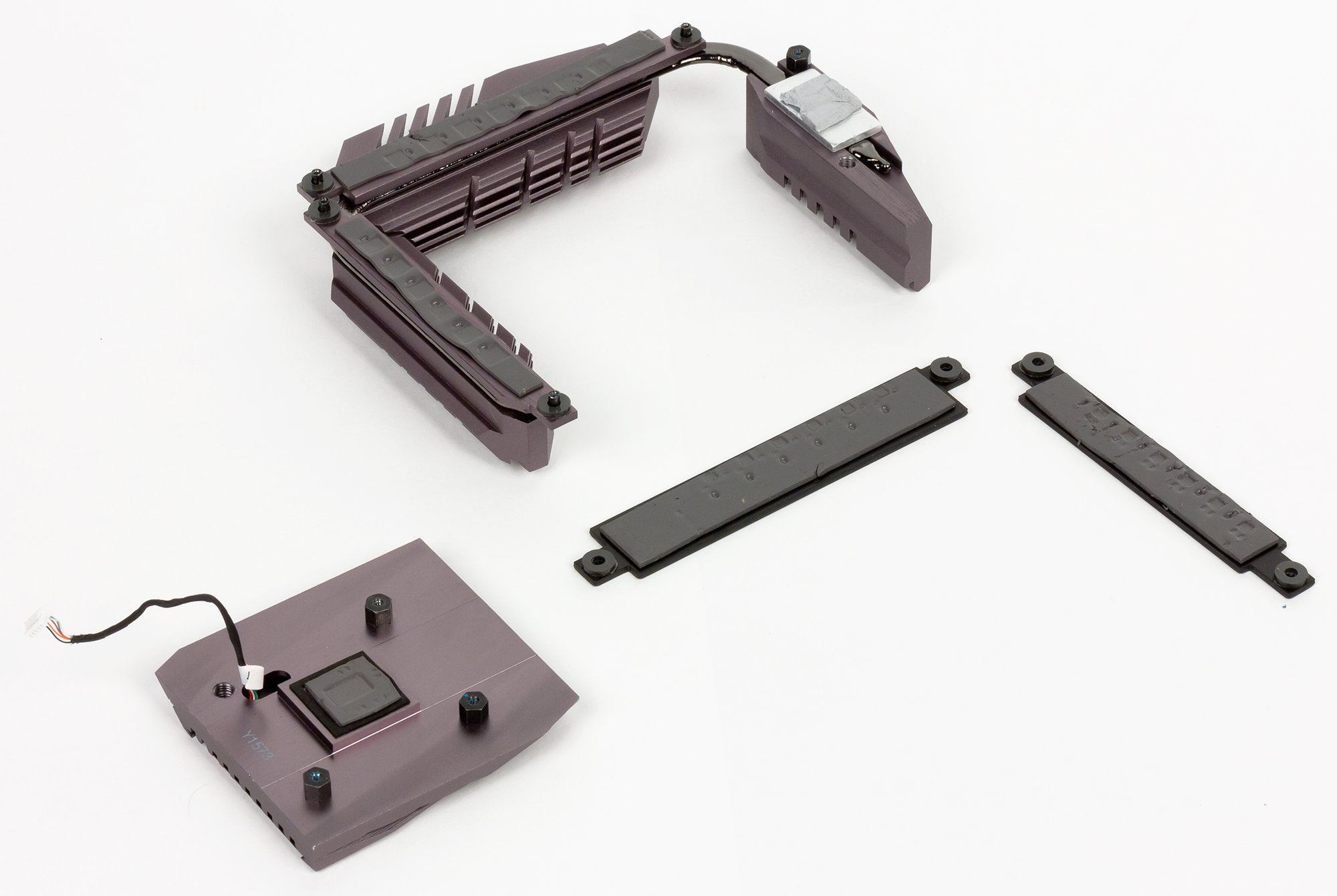

Система охлаждения платы Asus Maximus VIII Extreme включает в себя два радиатора. Один радиатор состоит из трех частей, связанных тепловой трубкой. Этот радиатор в форме буквы «П» установлен с трех сторон процессорного разъема и охлаждает MOSFET-транзисторы и коммутатор ASMedia ASM1187e. Еще один радиатор закрывает чипсет Intel Z170.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено семь четырехконтактных разъемов для подключения вентиляторов (один разъем предназначен для подключения системы водяного охлаждения). И, как уже отмечалось, имеется специальный разъем Ext_Fan, который предназначен для подключения платы управления дополнительными вентиляторами.

Аудиоподсистема

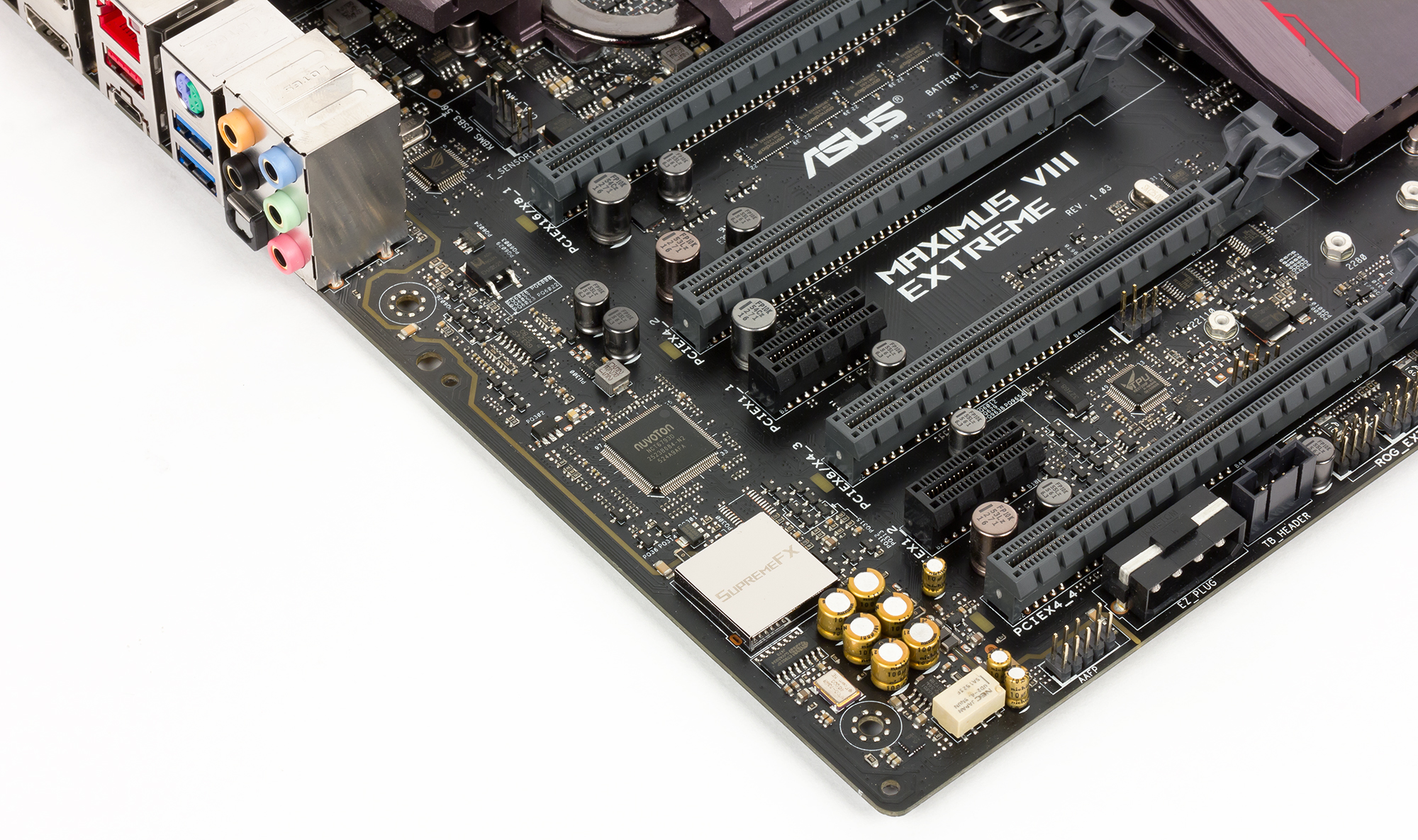

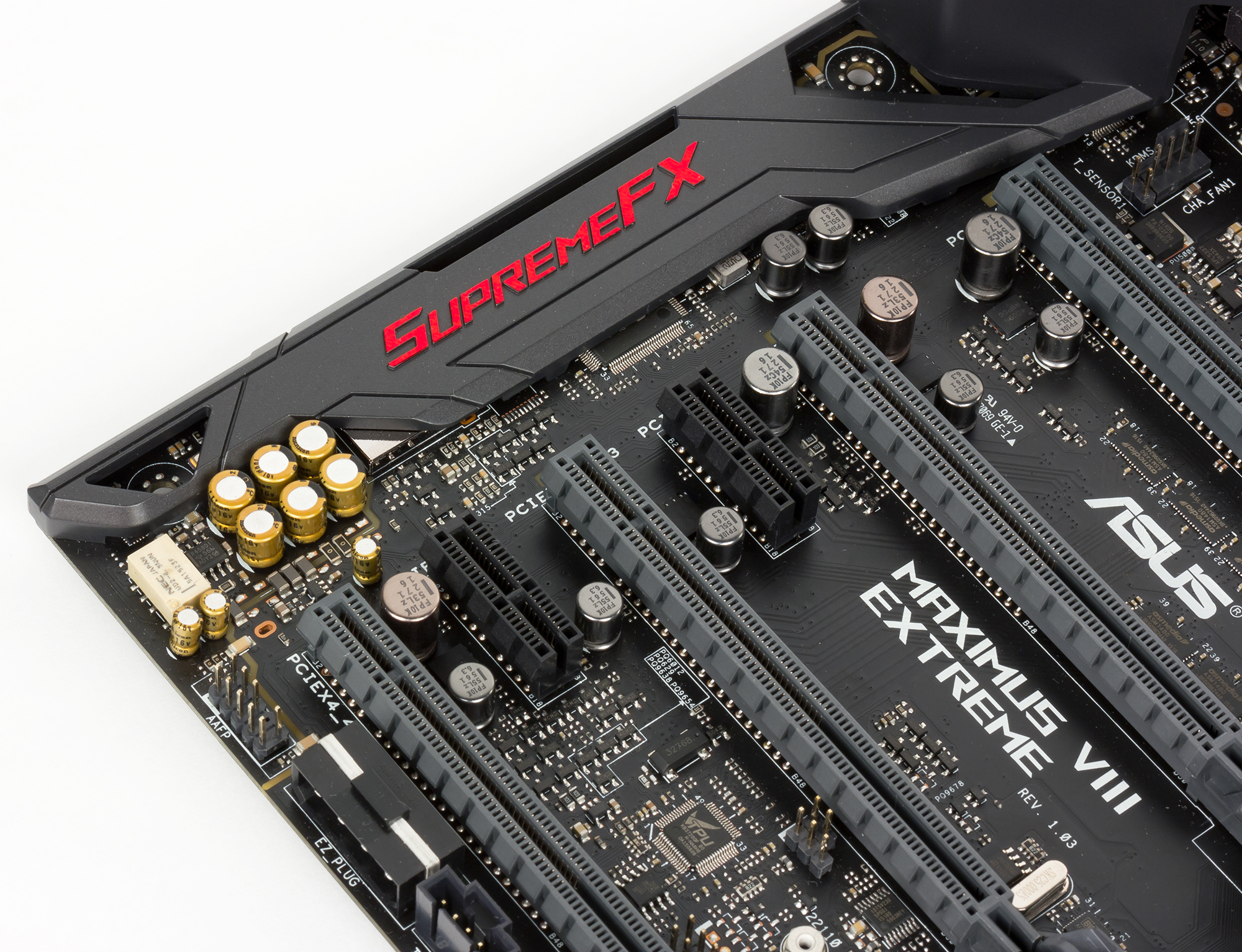

Аудиоподсистема материнской платы Asus Maximus VIII Extreme, как и всех плат серии Maximus VIII, имеет маркетинговое название SupremeFX 2015. Она включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150 (он закрыт металлическим кожухом с надписью SupremeFX). Кроме того, в аудиотракте используется ЦАП ESS SABRE ES9023P, специализированный усилитель для наушников RC4580, конденсаторы Nichicon и прочее. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).


Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракта получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01 −0,08
Отлично
Уровень шума, дБ (А)
−84,0
Хорошо
Динамический диапазон, дБ (А)
84,4
Хорошо
Гармонические искажения, %
0,0056
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,0
Посредственно
Интермодуляционные искажения + шум, %
0,016
Очень хорошо
Взаимопроникновение каналов, дБ
−80,4
Очень хорошо
Интермодуляции на 10 кГц, %
0,015
Очень хорошо
Общая оценка
Очень хорошо

Панель Asus OC Panel

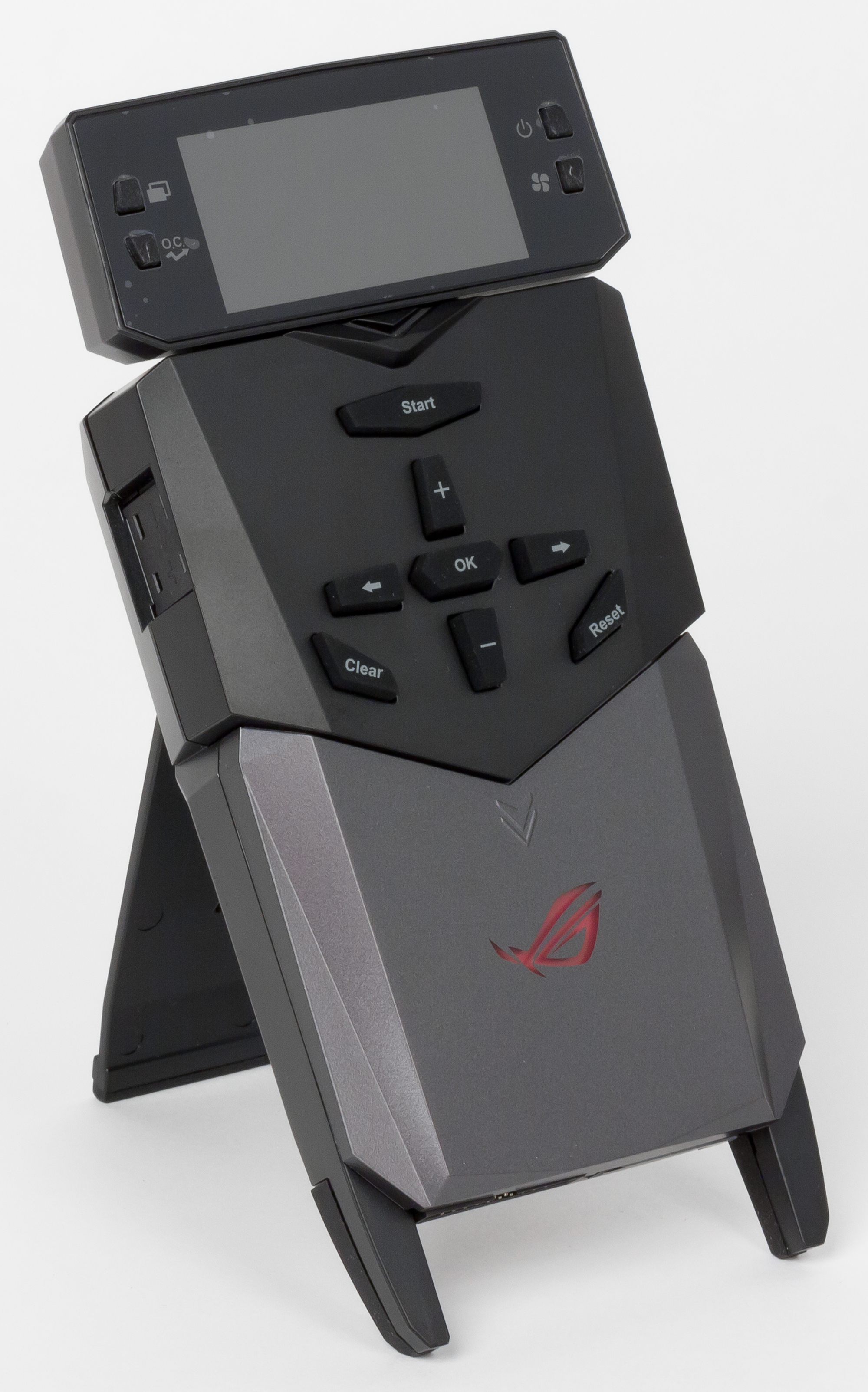

Одной из главных особенностей платы Asus Maximus VIII Extreme является наличие панели Asus OC Panel 2, которая позволяет разгонять процессор в режиме реального времени без необходимости произведения настроек в UEFI BIOS. Напомним, что данной панелью комплектуются лишь некоторые топовые модели плат Asus.

Данная панель подключается специальным кабелем к соответствующему разъему на плате (задействуются одновременно разъем ROG_Ext и один разъем для подключения USB 2.0 портов). Кабель, нужно отметить, не очень удобный. Он довольно толстый и жесткий и не позволяет удобно разместить панель на столе.


К самой панели можно дополнительно подключить четыре вентилятора.

Если предполагается подключать к панели OC Panel вентиляторы или использовать соединение VGA SMB (данная возможность также предусмотрена), то ее необходимо дополнительно подключить к SATA-разъему блока питания. Кроме того, на панели предусмотрено два разъема для подключения термодатчиков.

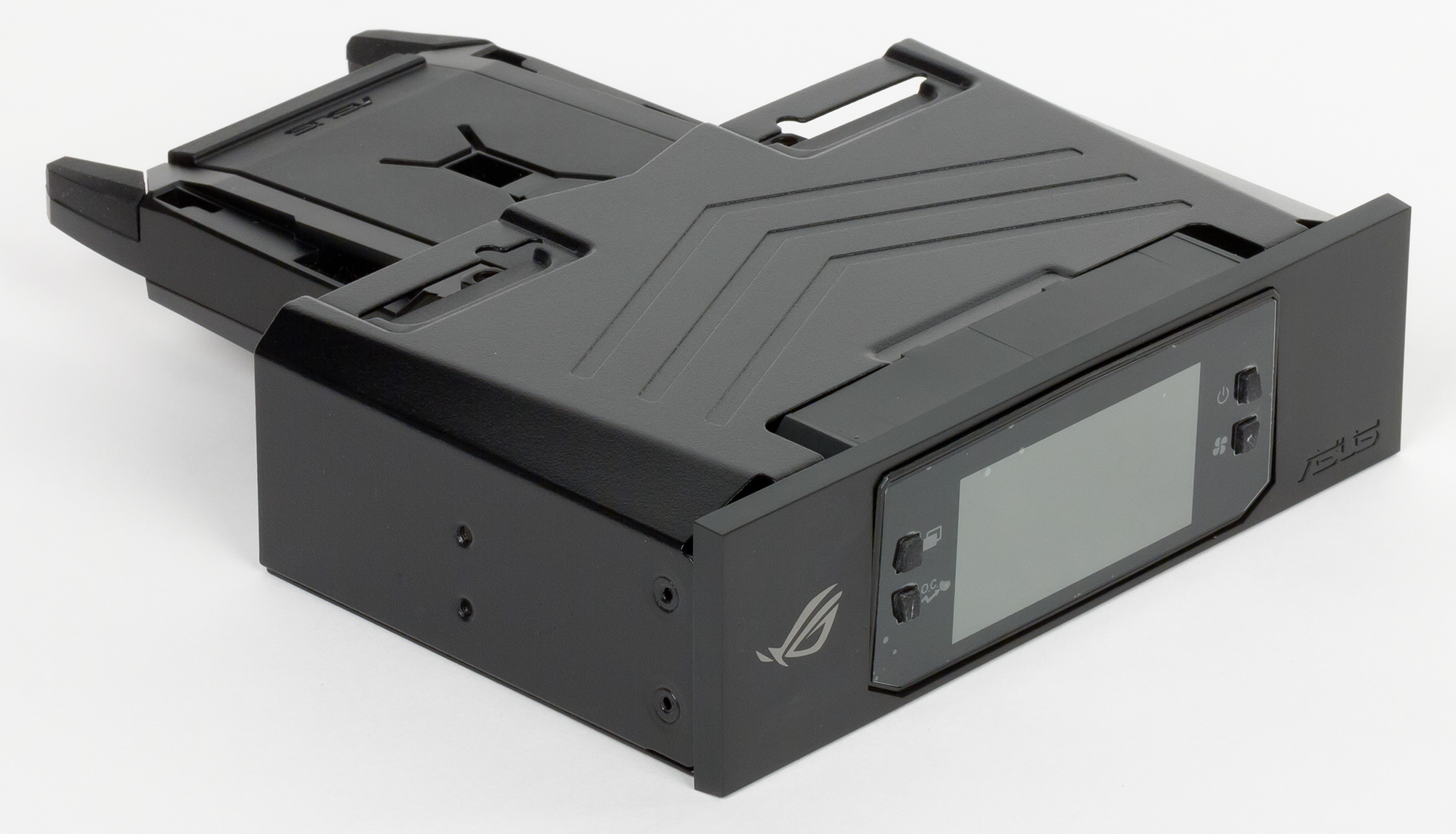

Сама панель может устанавливаться на столе (Extreme Mode) или же в 5,25-дюймовый отсек компьютера (Normal Mode) с использованием соответствующего переходника, входящего в комплект к плате.

Для управления панелью на ней имеется ряд клавиш. Причем клавиши, расположенные рядом с ЖК-экраном, могут использоваться как в режиме Extreme Mode, так и в режиме Normal Mode, а еще ряд клавиш будут недоступны при установке панели в 5,25-дюймовый отсек и предназначены только для режима Extreme Mode.

Сам ЖК-экран панели управления также имеет два режим отображения: Extreme Mode и Normal Mode, а переключение между этими режимами производится соответствующей клавишей.

В режиме Normal Mode на ЖК-экране панели отображается температура процессора, скорость вентилятора кулера процессора и коэффициент умножения тактовой частоты процессора и частота BCLK.

Для режима Normal Mode предусмотрено две кнопки управления. Первая кнопка предназначена для настройки скоростного режима вентилятора кулера процессора (режимы Silent, Standart и Turbo), а вторая — для двухуровневого разгона процессора (Level 1 и Level 2).

В режиме Extreme Mode на ЖК-экране панели отображается куда больше информации. Это и входное напряжение регулятора напряжения питания, и напряжение кэша L3, и напряжение ядер процессора, и напряжение памяти, и частота BCLK, и коэффициент умножения тактовой частоты ядер процессора, и многое другое. Ну а для изменения различных параметров в режиме Extreme Mode предусмотрено уже 8 кнопок.

Причем в режиме В режиме Extreme Mode можно не только отслеживать такие параметры, как частоту BCLK и коэффициент умножения ядер процессора, но и изменять их. Но для данной возможности необходимо обязательно установить утилиту ASUS ROG Connect Plus и драйвер Intel MEI.

UEFI BIOS

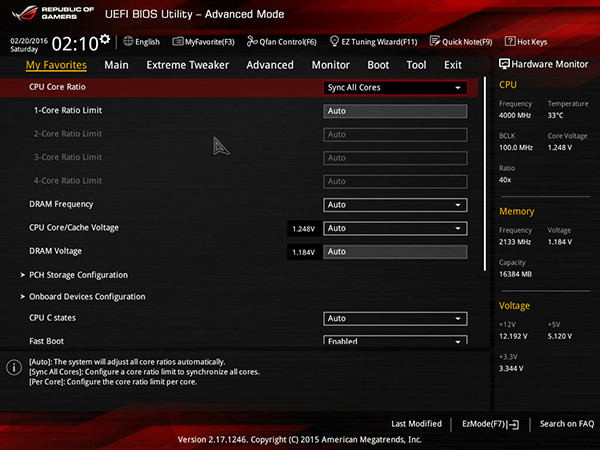

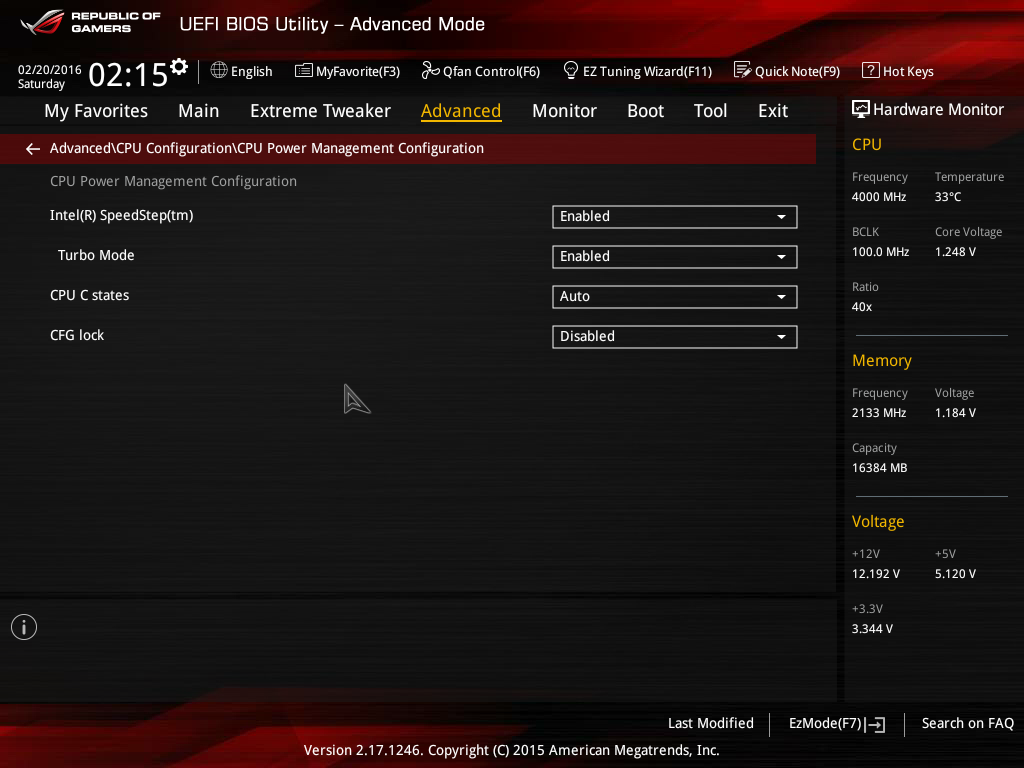

UEFI BIOS платы Asus Maximus VIII Extreme по интерфейсу и возможностям похож на тот, который используется на других платах Asus на базе чипсета Intel Z170. Отличие лишь в цветовой гамме интерфейса, но это, конечно же, не принципиально.

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode).

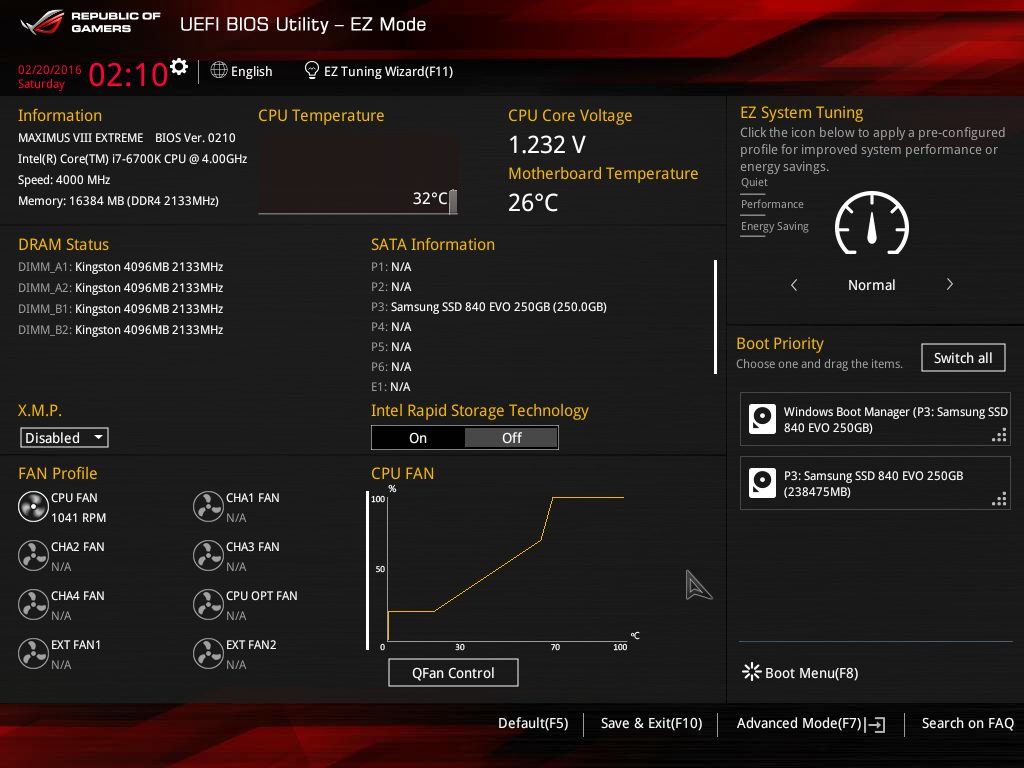

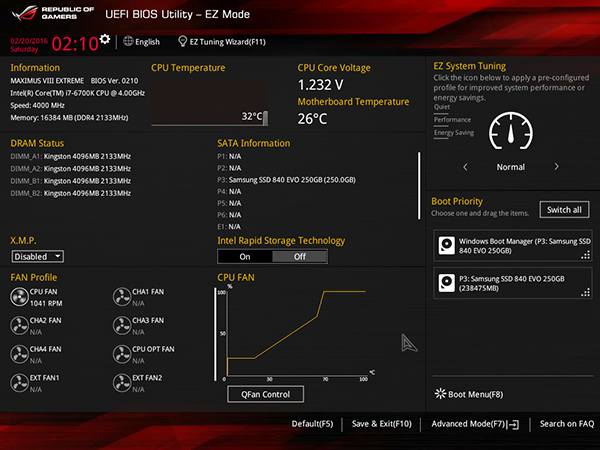

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

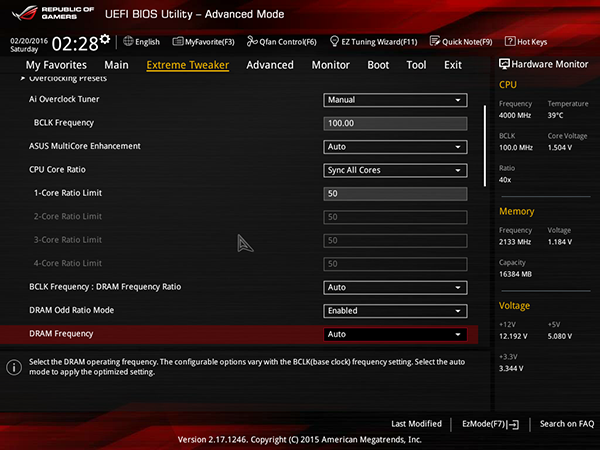

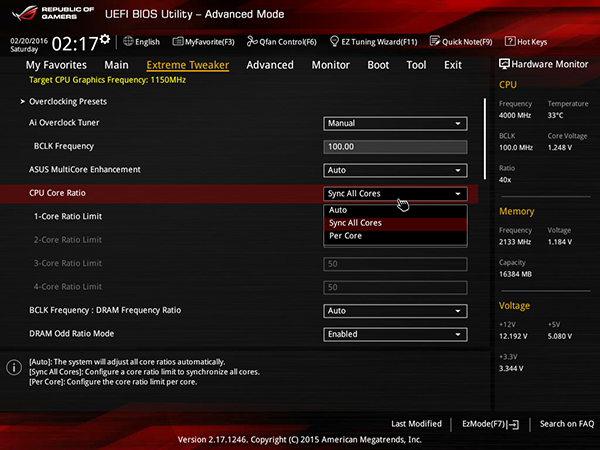

Для разгона процессора и памяти предназначена традиционная вкладка Extreme Tweaker, на которой предусмотрены все возможные опции для разгона.

Напомним, что разгон процессора можно производить только при включенном режиме динамического разгона Turbo Mode (Intel Turbo Boost) и когда для параметра Ai Overclock Tuner на вкладке Extreme Tweaker установлено значение Manual или XMP.

В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора. Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Частоту BCLK можно просто менять с шагом в 0,01 МГц, а максимальное значение частоты BCLK составляет 650 МГц.

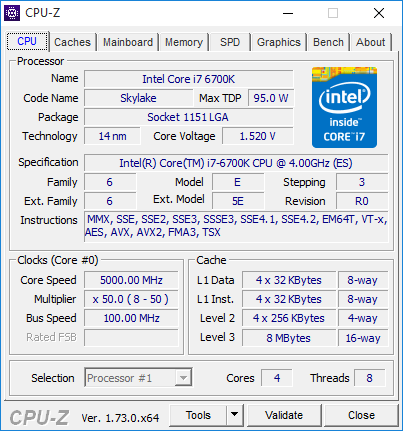

В качестве примера отметим, что на плате Asus Maximus VIII Extreme мы разогнали наш экземпляр процессора Intel Core i7-6700K до частоты 5,0 ГГц при использовании воздушного охлаждения. Разгон процессора производился только путем изменения коэффициента умножения одновременно для всех ядер процессора.

Отметим, что при такой частоте плата выставляет напряжение питания процессора 1,52 В. Это, конечно, очень много, и воздушное охлаждение не способно обеспечить требуемого теплоотвода. Соответственно, при загрузке процессора его температура достигает критического значения и наблюдается троттлинг.

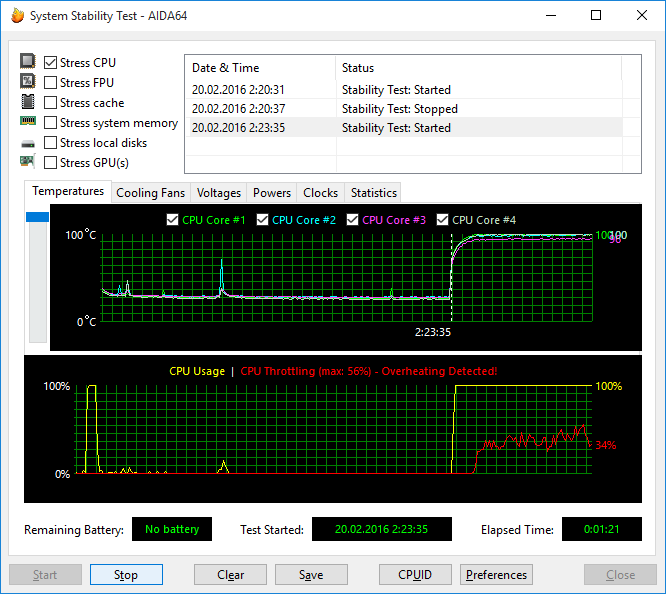

Тем не менее, нужно отметить, что разгон процессора до такой частоты — это очень хороший результат. На других платах с чипсетом Intel Z170 наш процессор Intel Core i7-6700K обычно разгонялся только до частоты 4,9 ГГц.

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK (BCLK Frequency), в настройках AI Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

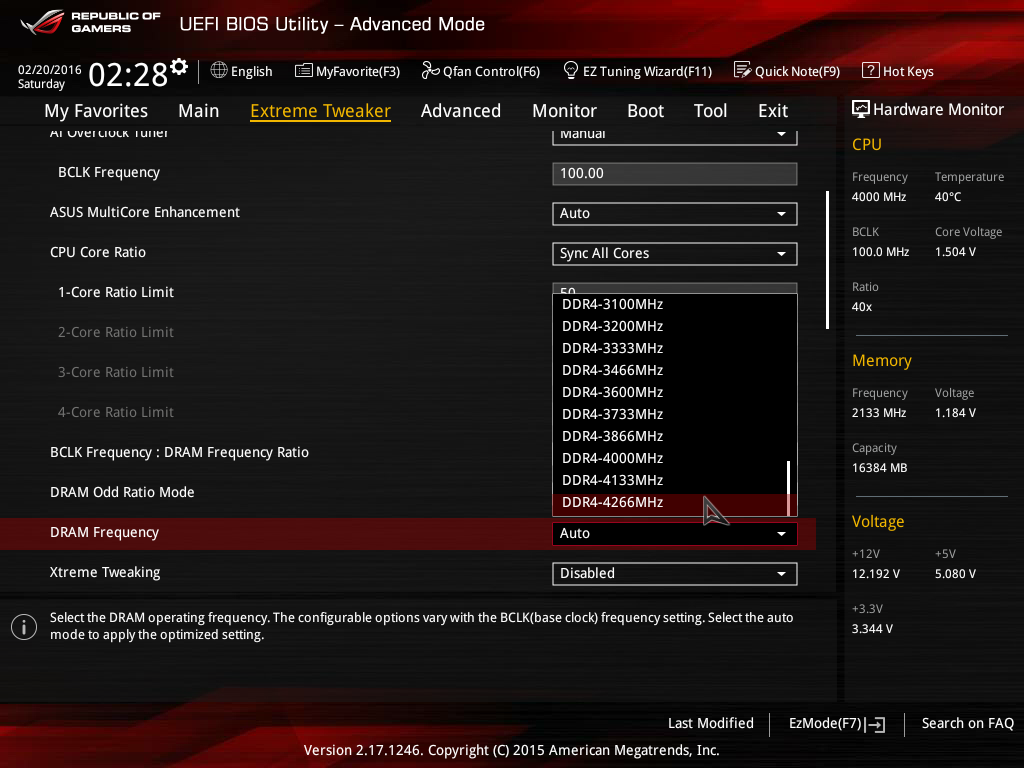

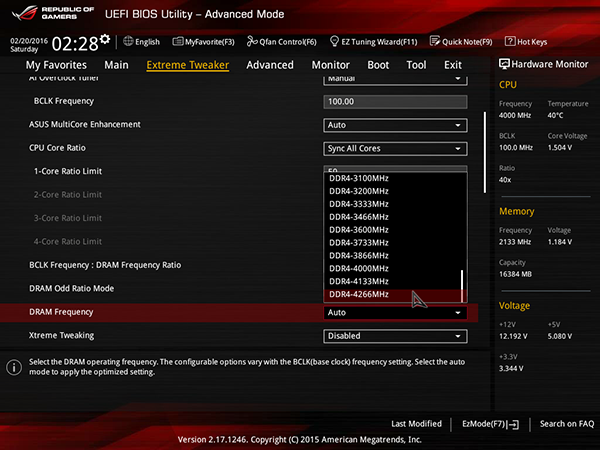

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 4266 МГц.

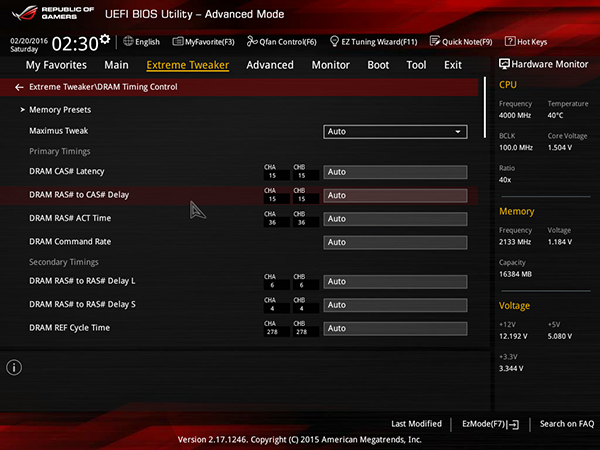

Естественно, предусмотрена возможность настройки таймингов памяти.

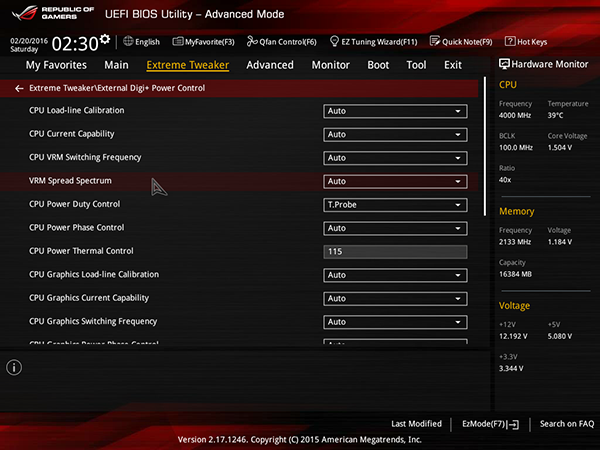

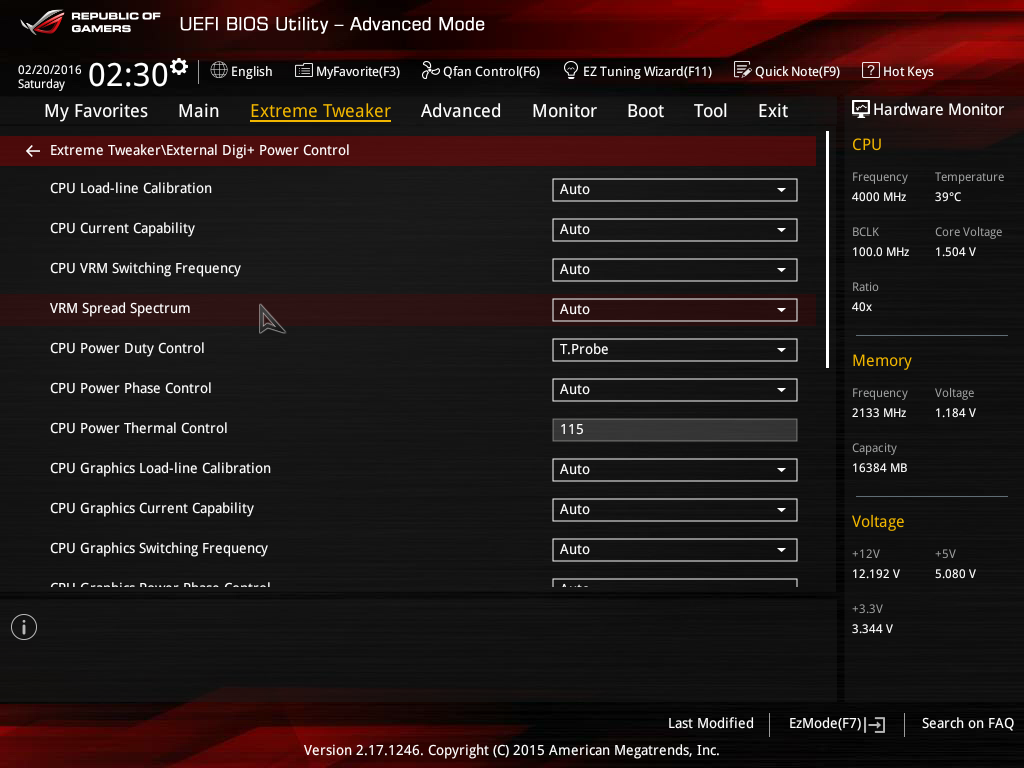

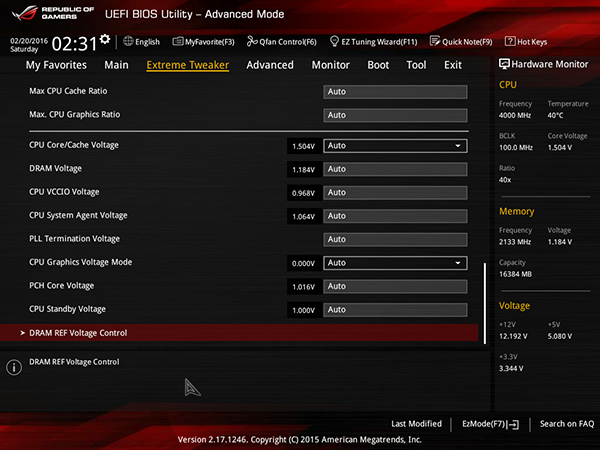

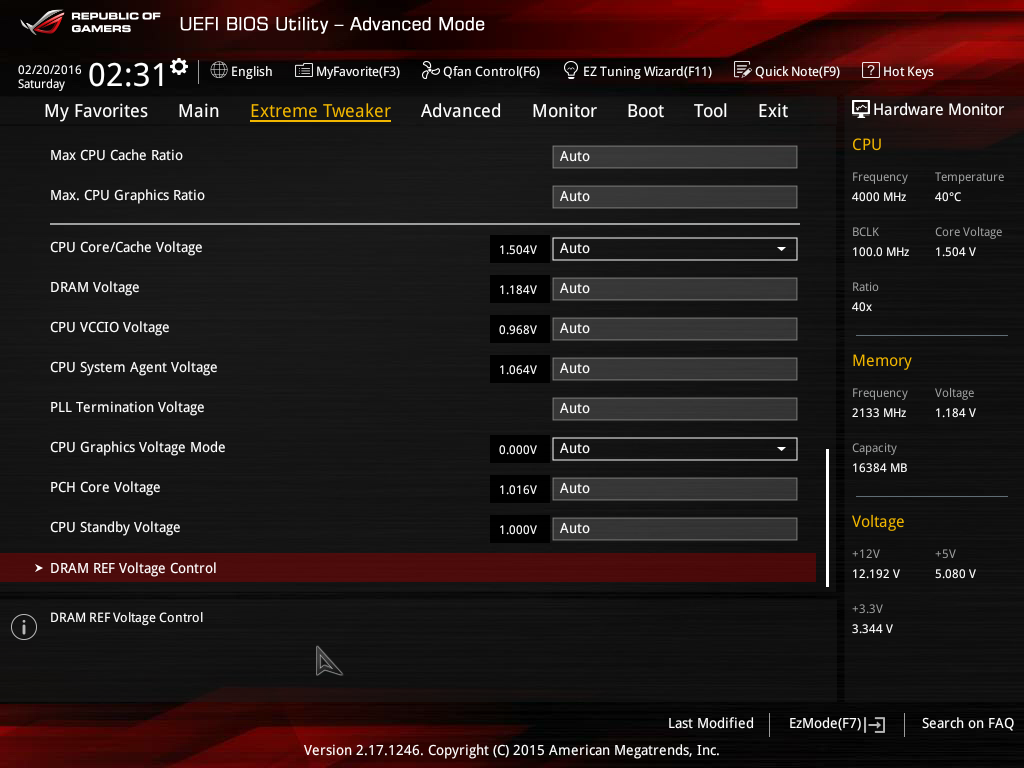

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания.

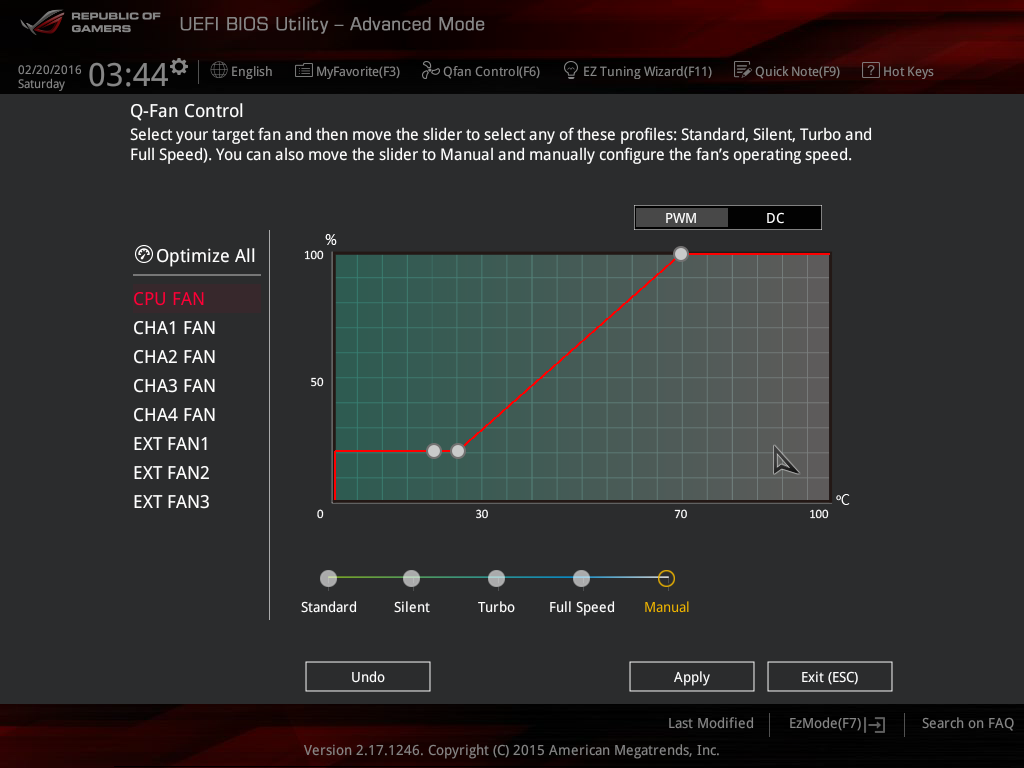

Еще одной особенностью UEFI BIOS платы Asus Maximus VIII Extreme является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате, с возможностью их калибровки. Впрочем, тут нет ничего особенного. Такая возможность присутствует на всех платах Asus.

Выводы

Плата Asus Maximus VIII Extreme — это топовое решение, причем она подойдет не только для игровых ПК, но и для любителей экстремального разгона. Эту плату можно позиционировать как решение с расширенными функциональными возможностями, ориентированное на геймеров и энтузиастов. Плата, конечно, очень хорошая и отличается богатой комплектацией. Единственное, что смущает — это ее стоимость: на момент написания статьи плата продавалась по средней цене в 35 тысяч рублей. Цена явно не антикризисная, и чтобы такие платы продавались в России, стоимость нефти должна быть совсем иной.
