Игровая материнская плата Asus Maximus VII Hero


Напомним, что одновременно с анонсом новых чипсетов Intel 9-й серии компания Asus обновила свой модельный ряд материнских плат для ПК. Игровая серия (ROG) плат Asus на базе чипсета Intel Z97 получила название Maximus VII, и одну из плат данной серии, модель Asus Maximus VII Ranger, мы уже протестировали. В этой статье мы рассмотрим еще одну новинку — Asus Maximus VII Hero.

Эта игровая плата формата ATX очень похожа на Asus Maximus VII Ranger, но классом чуть повыше. Отличия не принципиальны, однако они все же есть: немного лучше система охлаждения, применяются более качественные (и более дорогие) элементы регулятора напряжения питания процессора, а кроме того, на плате Asus Maximus VII Hero больше портов SATA 6 Гбит/с. Впрочем, не будем забегать вперед и расскажем обо всем по порядку.

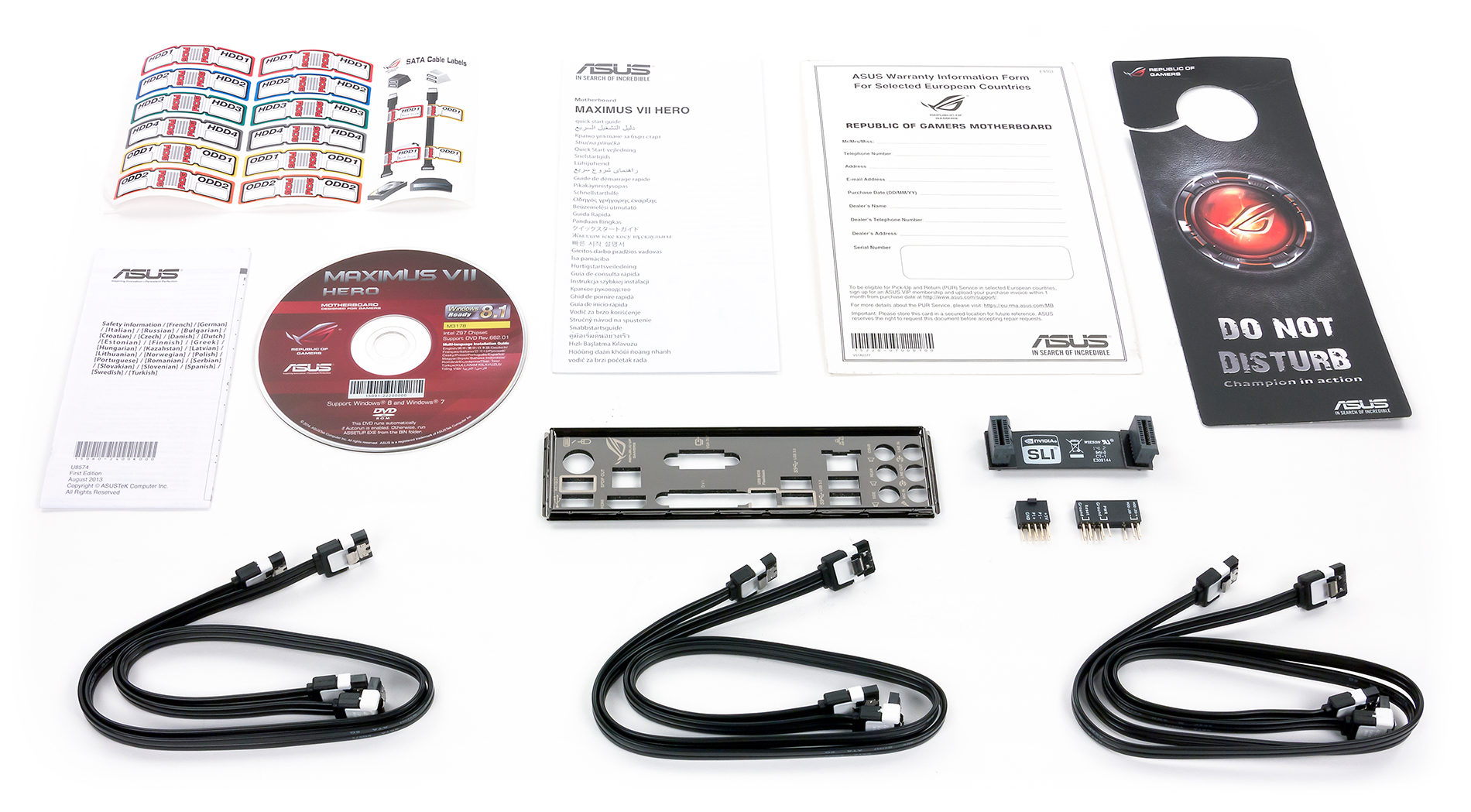

Комплектация и упаковка

Плата Asus Maximus VII Hero поставляется в компактной коробке бордового цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы и традиционный Asus Q-коннектор для облегчения подключения к плате проводов от кнопки питания, перезагрузки и т. д.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VII Hero приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 2.0 x1
1 × M.2 (Socket 3, ключ M-типа)
SATA-разъемы
8 × SATA 6 Гбит/с (чипсет и ASMedia ASM1061)
USB-порты
6 × USB 3.0
7 × USB 2.0

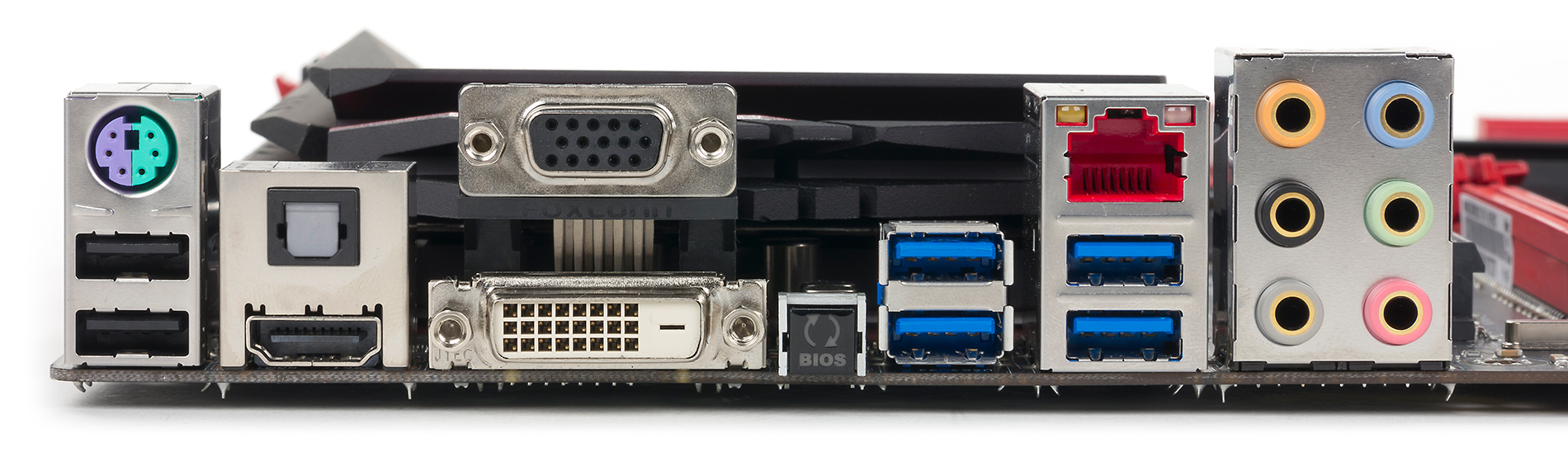

Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы

24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0

Форм-фактор
ATX (305×244 мм)

Форм-фактор

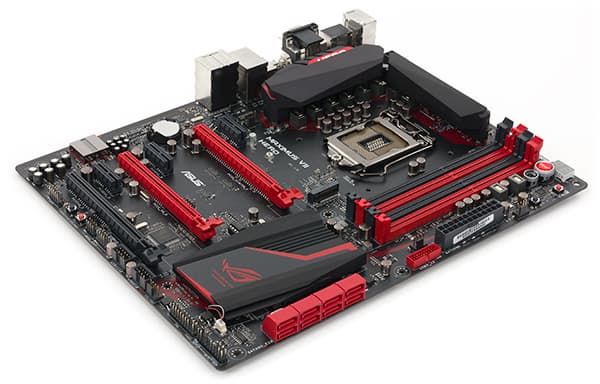

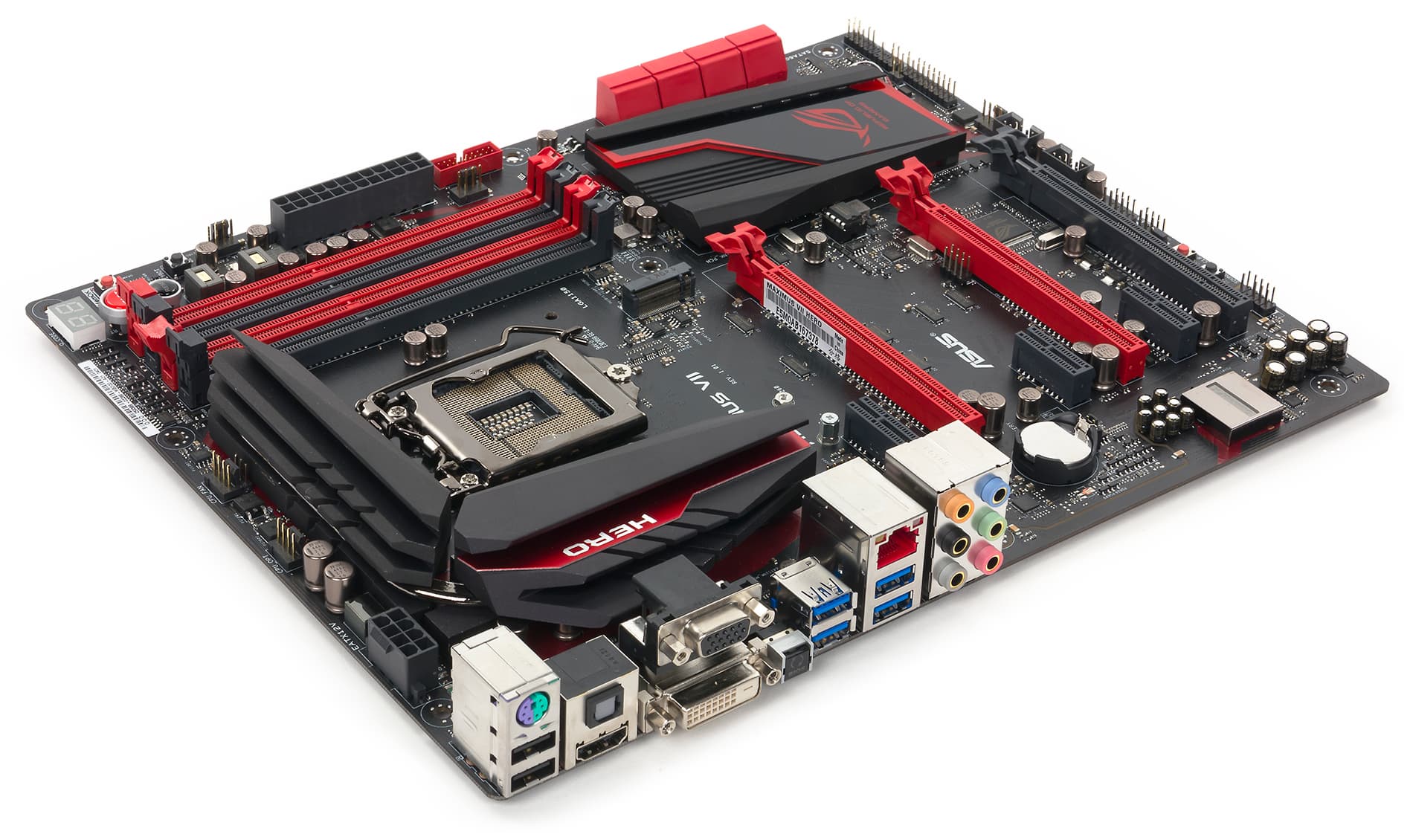

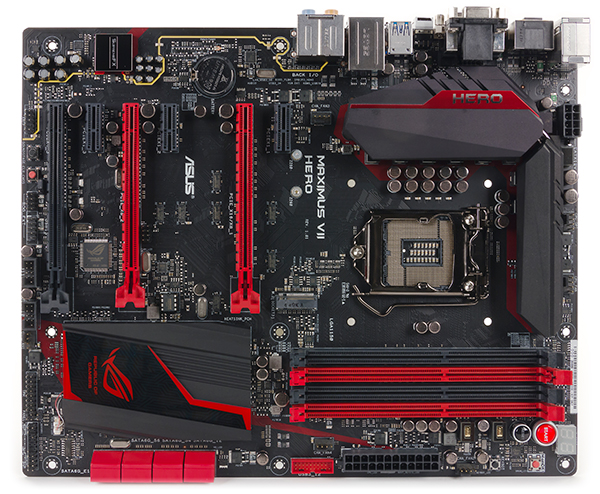

Плата Asus Maximus VII Hero выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру. Для монтажа платы предусмотрены 9 стандартных отверстий.

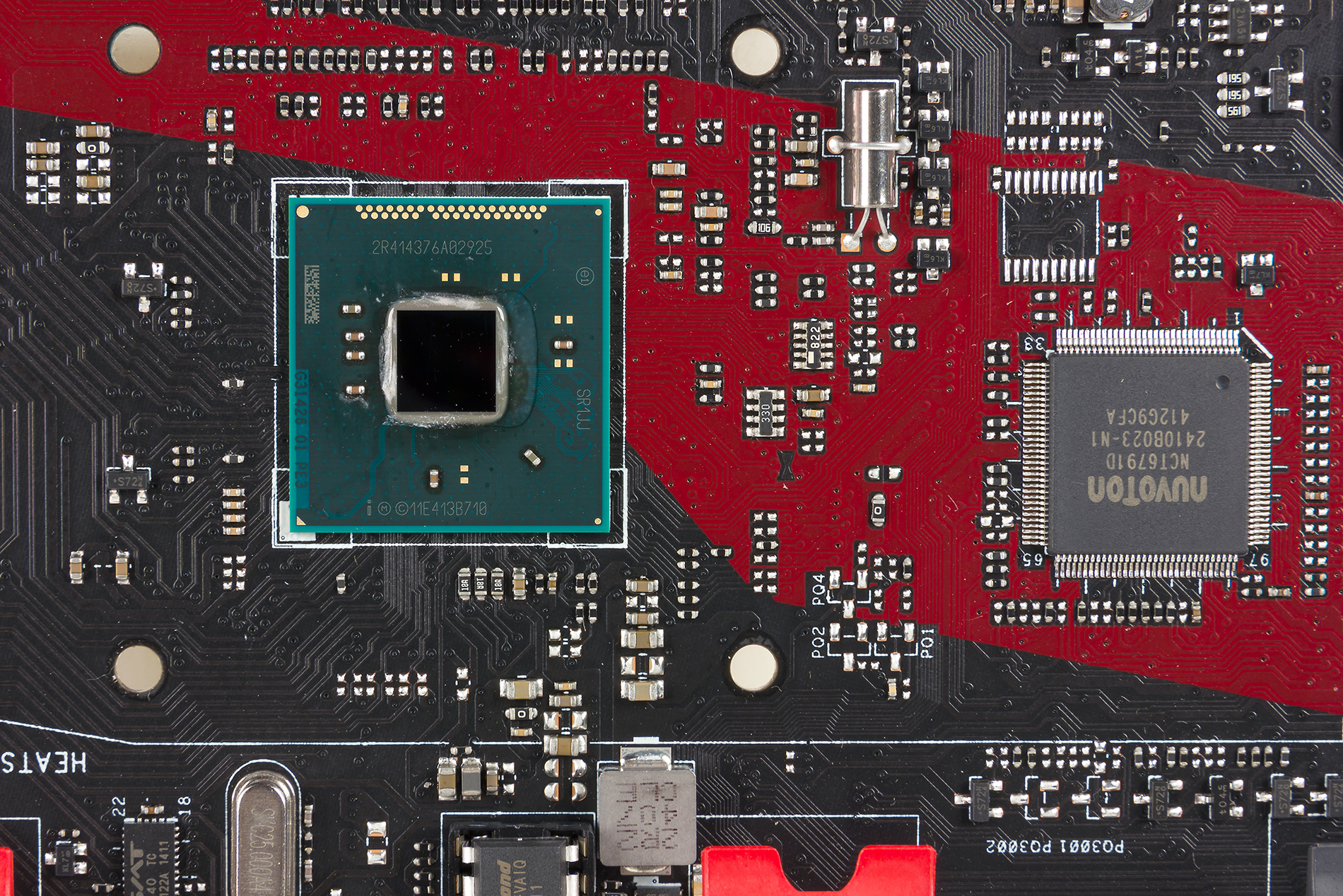

Чипсет и процессорный разъем

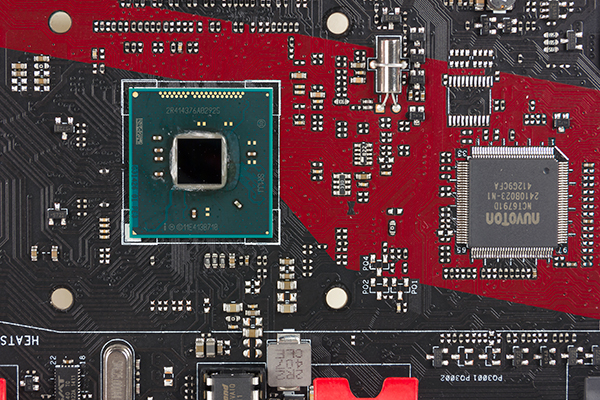

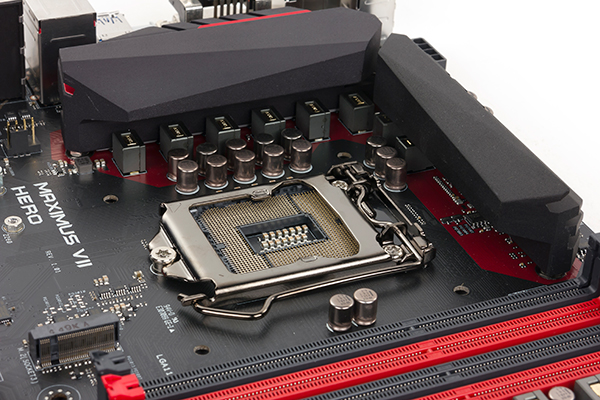

Плата Maximus VII Hero основана на топовом чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell) и обновленные процессоры Intel Core четвертого поколения (Haswell Refresh и Devil’s Canyon) с разъемом LGA1150. Кроме того, эта плата будет также поддерживать и процессоры Intel Core пятого поколения, которые появятся в начале следующего года.


Память

Для установки модулей памяти на плате Asus Maximus VII Hero предусмотрено четыре слота DIMM, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом (черный и красный), что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Maximus VII Hero имеется три слота с форм-фактором PCI Express x16 и три слота PCI Express x1 .

2 слота с форм-фактором PCI Express x16 (они промаркированы красным цветом) выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell. Как обычно, один из этих слотов (ближайший к процессорному разъему), может работать и в режиме x16, и в режиме x8 (для переключения режимов работы применяются мультиплексоры/демультиплексоры линий PCI Express 3.0 ASMedia ASM1480), а второй всегда работает в режиме x8. Соответственно, если задействуется только первый слот (ближайший к процессору), то он будет работать на скорости x16, а если задействуются одновременно оба слота, то они будут функционировать на скорости x8.

При установке двух дискретных видеокарт на плате Asus Maximus VII Hero поддерживаются технологии Nvidia SLI и AMD CrossFireX.

Слот с форм-фактором PCI Express x16 черного цвета всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0 чипсета Intel Z97 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express x16). Аналогично, три слота PCI Express x1 реализованы с использованием трех линий PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеются порты HDMI (максимальное разрешение 4096×2160@24 Гц), DVI-D и VGA (D-Sub).

SATA-порты и разъем M.2

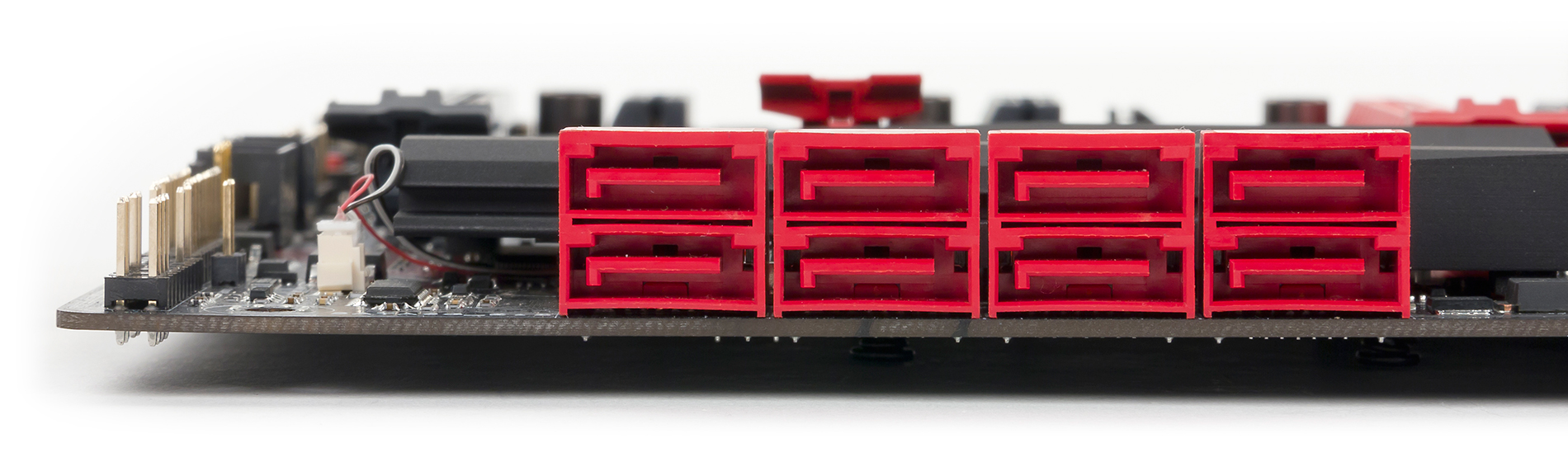

Для подключения накопителей на плате предусмотрено восемь портов SATA 6 Гбит/с. Шесть портов реализованы на базе интегрированного в чипсет контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10

Еще два порта SATA 6 Гбит/с реализованы на базе двухпортового контроллера ASMedia ASM1061.

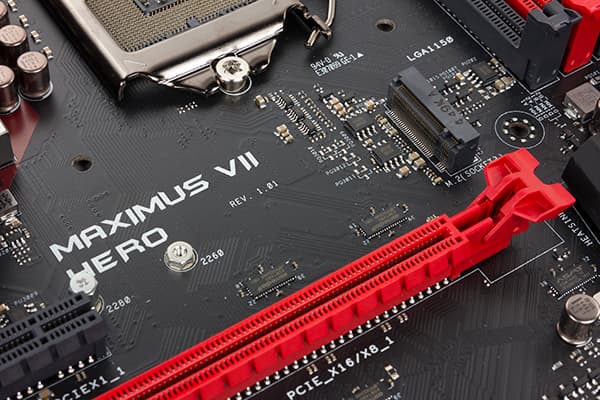

Также на плате Asus Maximus VII Hero имеется и разъем M.2 (PCIe x2), поддержка которого реализована на уровне чипсета Intel Z97. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe-накопителей типоразмера 2260/2280. Для реализации разъема M.2 задействуются две линии PСI Express 2.0.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и семь портов USB 2.0. Напомним, что сам чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0.

Четыре порта USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрен один разъем USB 3.0 и три разъема USB 2.0. Причем два разъема для подключения портов USB 2.0 позволяют подключать по два порта на разъем, а вот третий разъем, во-первых, рассчитан только на один порт, а во-вторых, он разделяем с разъемом ROG Extension, который используется для подключения опциональной (в комплект поставки не входит) панели управления OC Panel, предназначенной для разгона системы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Maximus VII Hero реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Отметим, что на плате Asus Maximus VII Hero, как и на всех платах серии Asus Maximus VII, используются разъемы RJ-45 нового типа (технология LANGuard). В новых разъемах RJ-45 используются конденсаторы премиум-класса и компоненты, защищающие разъем от электростатических помех (ESD Guard) и всплесков по напряжению. В комплекте с платой поставляется традиционная утилита GameFirst III, которая позволяет настраивать приоритеты сетевого трафика для различных приложений.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и три слота PCI Express 2.0 x1 требуется в совокупности семь линий PCI Express 2.0. Еще две линии требуются под SATA-контроллер ASMedia ASM1061 и сетевой контроллер Intel i218-V. Кроме того, еще две линии требуются под разъем M.2. В результате получаем, что всего требуется 11 линий PCI Express 2.0. Но в чипсете Intel Z97 общее количество линий PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible IO).

Нехватка линий PCI Express 2.0 решается следующим образом. Слот PCI Express 2.0 x4, три слота PCI Express 2.0 x1 и разъем M.2 разделяемы друг с другом. Если слот PCI Express 2.0 x4 работает в режиме x4, то разъем M.2 и три слота PCI Express 2.0 x1 будут недоступны. Если задействуется разъем M.2, то слот PCI Express 2.0 x4 работает в режиме x2, а слоты PCI Express 2.0 x1 будут недоступны. Ну а если задействуются слоты PCI Express 2.0 x1 (хотя бы один из них), то слот PCI Express 2.0 x4 будет работать в режиме x1, а разъем M.2 будет недоступен. Таким образом, для слота PCI Express 2.0 x4, трех слотов PCI Express 2.0 x1 и разъема M.2 в совокупности требуется четыре линии PCI Express 2.0.

Слот Режим работы слота
M.2 x2
PCIe 2.0 x1_1 x1
PCIe 2.0 x1_2 x1
PCIe 2.0 x1_3 x1
PCIe 2.0 x4 x2 x1 x4

С учетом контроллеров Intel i218-V и ASMedia ASM1061 получаем, что на все требуется только шесть линий PCI Express 2.0. Казалось бы, если чипсет Intel Z97 поддерживает до 8 портов PCI Express 2.0, то зачем разделять все слоты PCIe 2.0 и разъем M.2? Ведь если разъем M.2 сделать неразделяемым со слотами PCIe 2.0, то потребуется как раз 8 линий PCI Express 2.0.

Однако не будем забывать про ограничение в 18 высокоскоростных портов чипсета Intel Z97 (PCI Express 2.0 , SATA 6 Гбит/с, USB 3.0). И если вспомнить, что на плате Asus Maximus VII Hero реализовано еще шесть чипсетных портов SATA 6 Гбит/с и шесть чипсетных портов USB 3.0, то, с учетом шести портов PCI Express 2.0, получаем, что всего имеется как раз 18 высокоскоростных портов ввода/вывода.

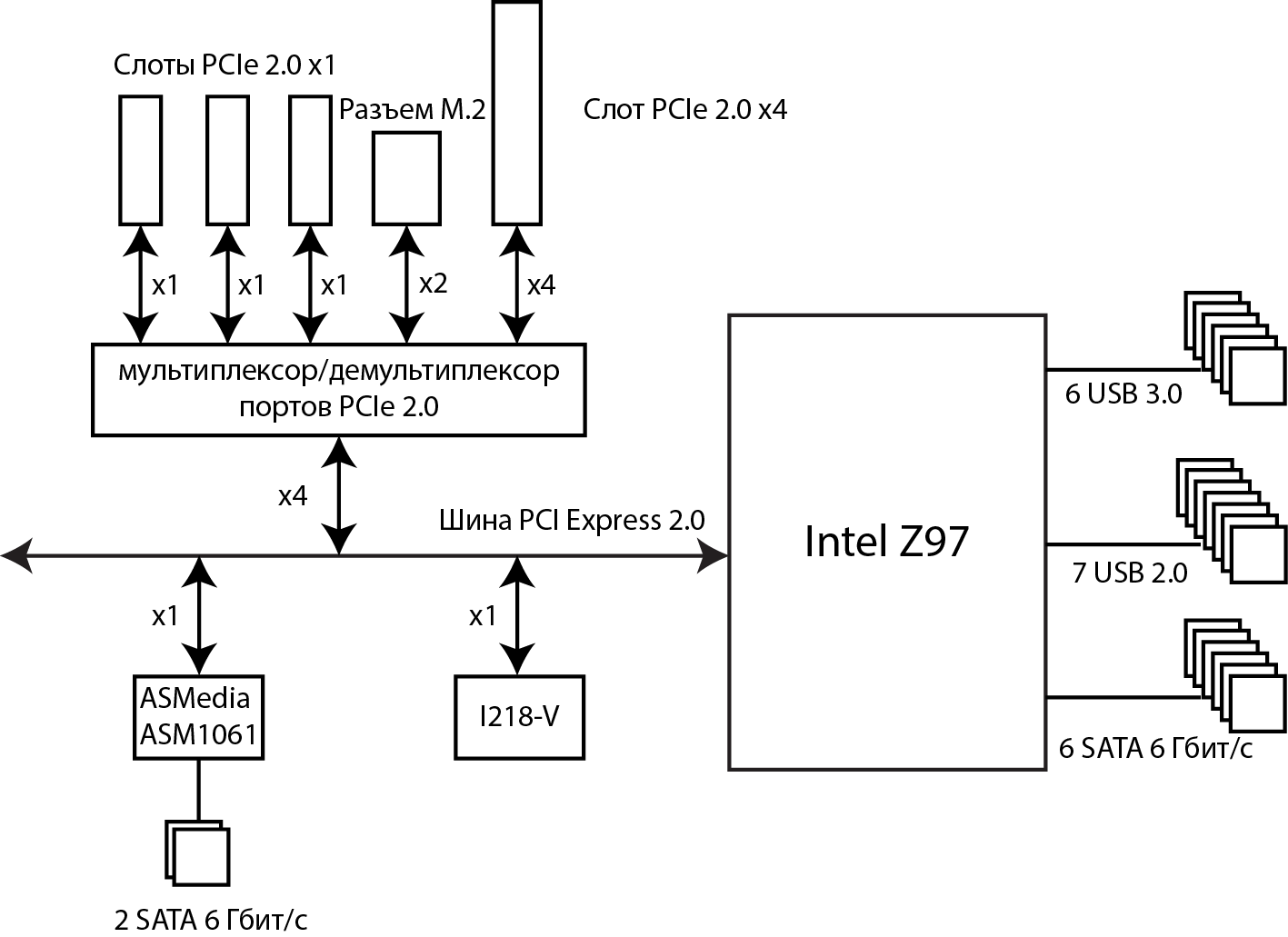

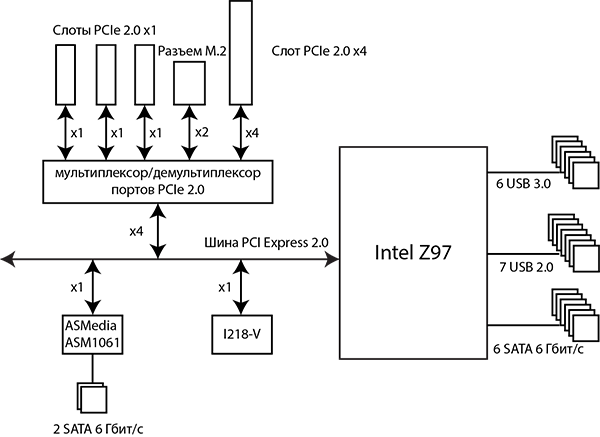

Схема подключения контроллеров, разъемов и портов к чипсету показана на рисунке:

Дополнительные особенности

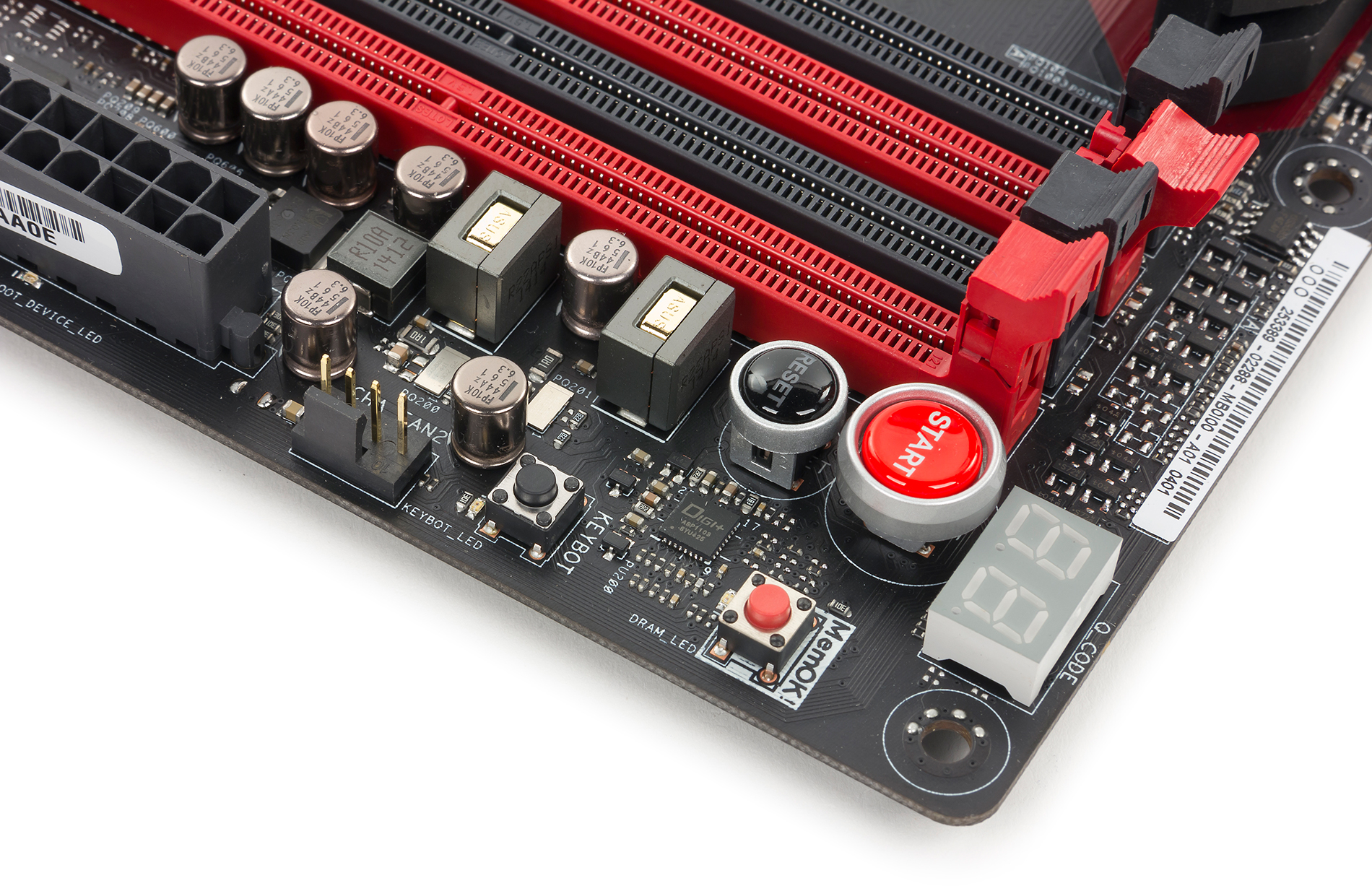

Если говорить о дополнительных особенностях платы Asus Maximus VII Hero, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS и традиционная кнопка MemOK!. На задней панели платы расположена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.

Также имеется индикатор POST-кодов и еще две новых кнопки, которые присутствуют только на игровых платах серии Maximus VII: KeyBot и SoundStage.

Кнопка KeyBot активирует одноименную функцию, которая позволяет программировать отдельные клавиши на USB-клавиатуре. Это программно-аппаратное решение, и на самой плате для реализации данной функции используется отдельный чип (микропроцессор KeyBot). Для того чтобы воспользоваться данной возможностью, достаточно подключить клавиатуру к USB-порту.

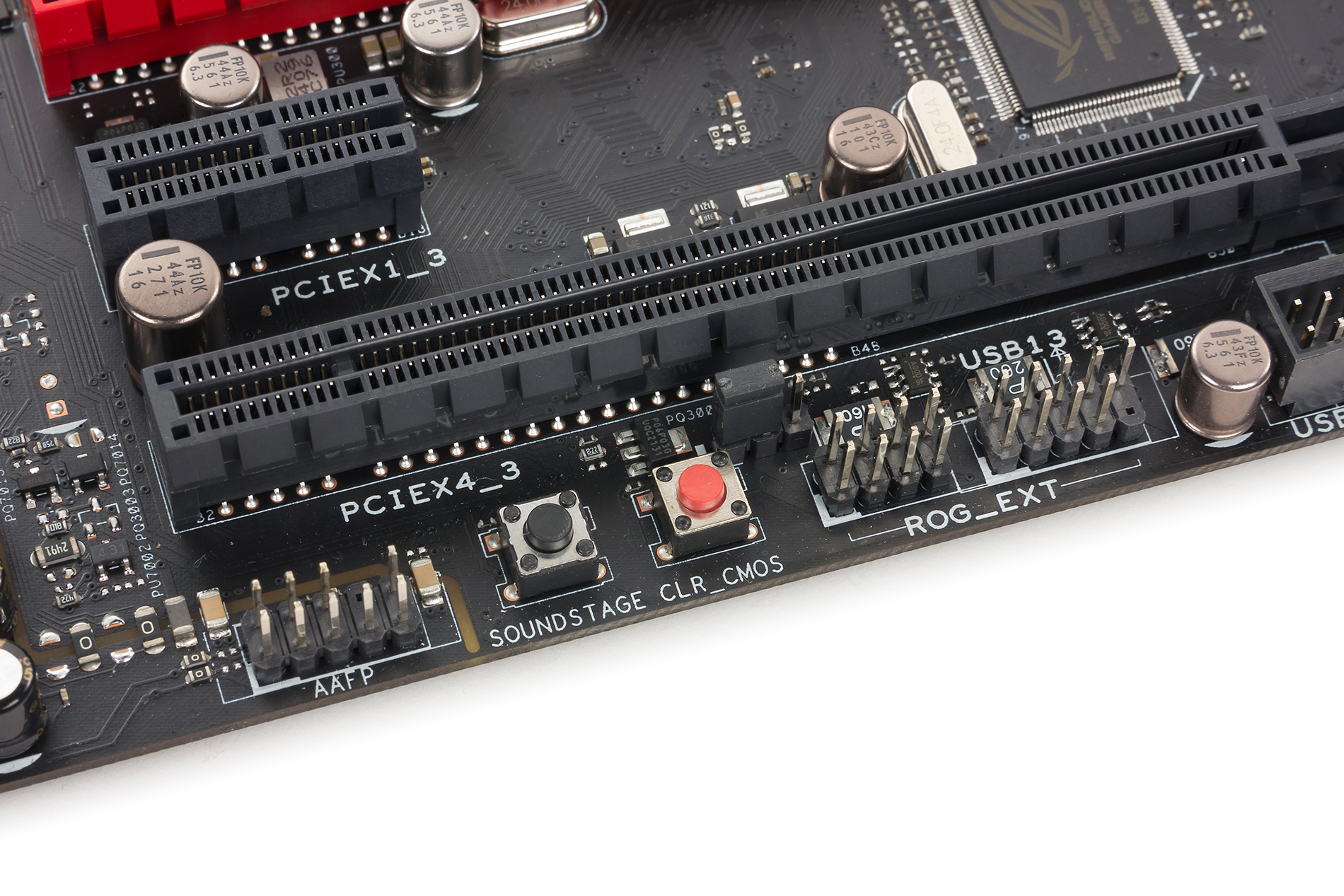

Что касается кнопки SoundStage, то она является частью новой аудиоподсистемы плат серии Asus Maximus VII и позволяет подстраивать аудиоподсистему под запущенное приложение (FPS, Racing, Combat, Sport). Правда, если плата устанавливается в корпус, использовать эту кнопку будет проблематично. Однако функциональность кнопки продублирована новой утилитой Sonic SoundStage, которая позволяет не только выбирать нужный профиль, но и настраивать его. Есть и утилита Sonic Studio, которая позволяет настраивать аудиоэффекты.

Система питания

Как и большинство плат, модель Asus Maximus VII Hero имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

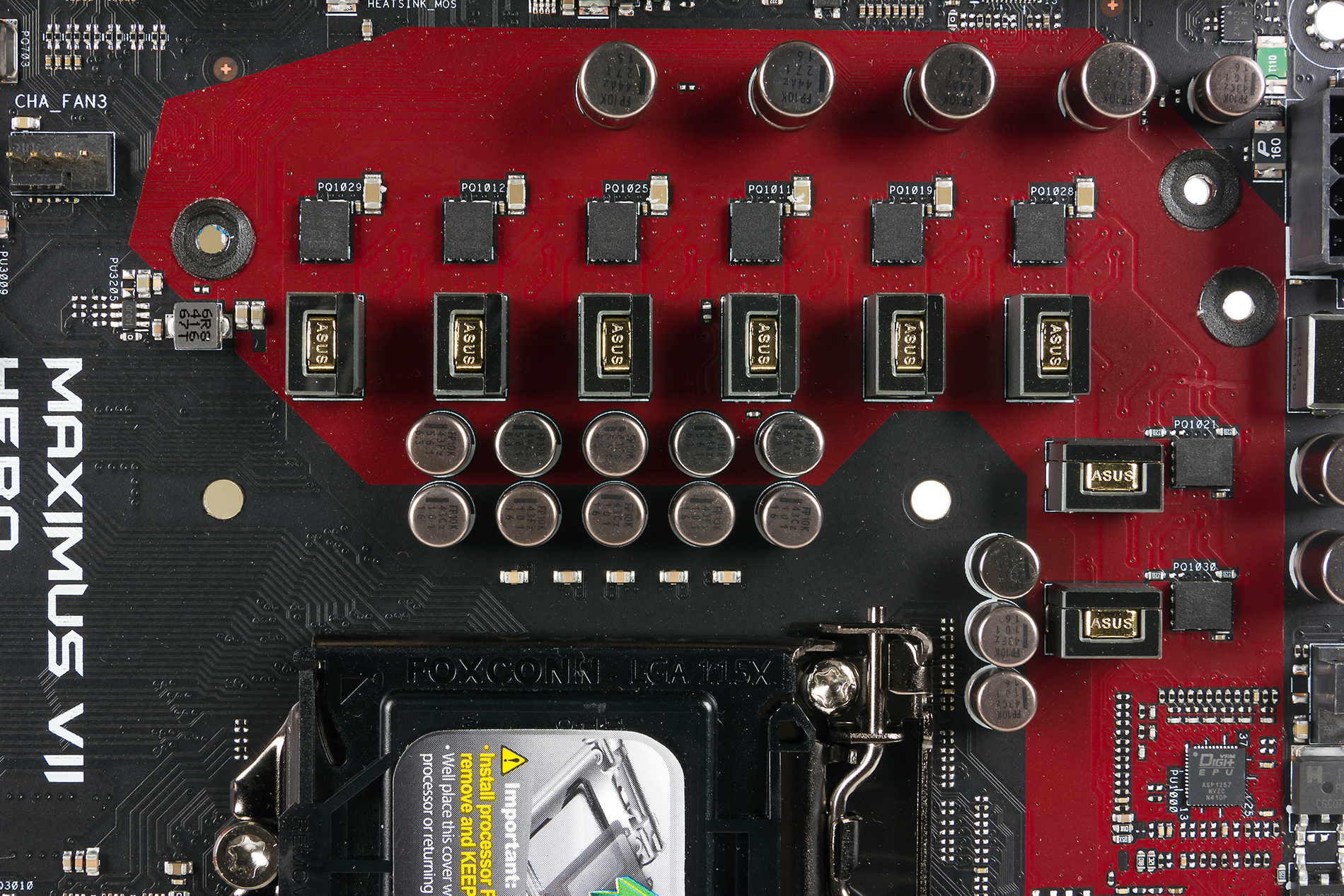

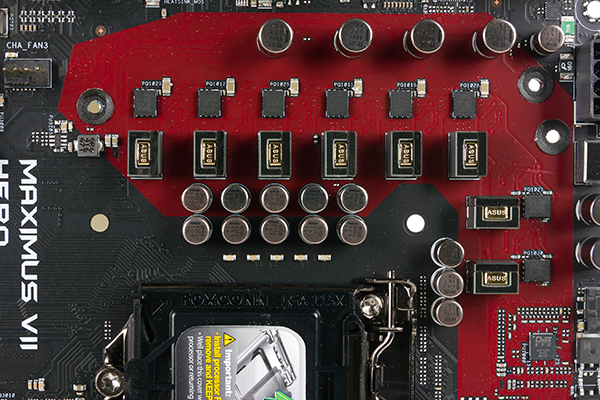

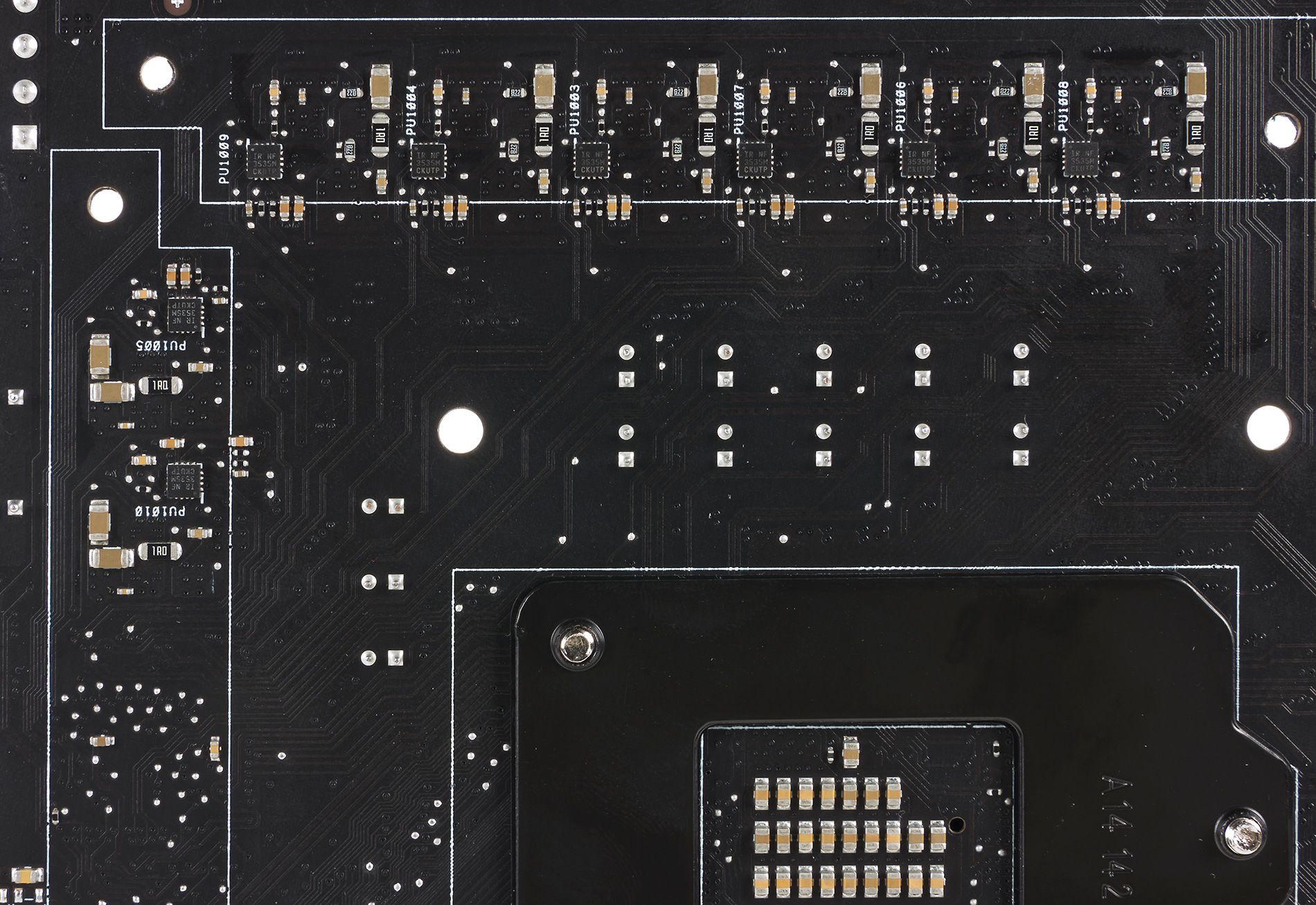

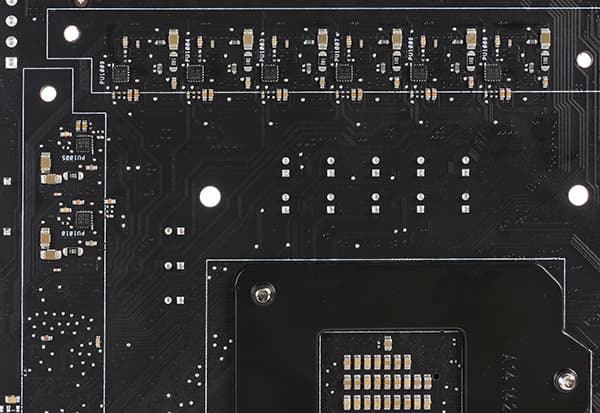

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS 1257. Отметим, что MOSFET-драйверы расположены с обратной стороны платы и закрыты теплорассеивающими металлическими пластинами.


Система охлаждения

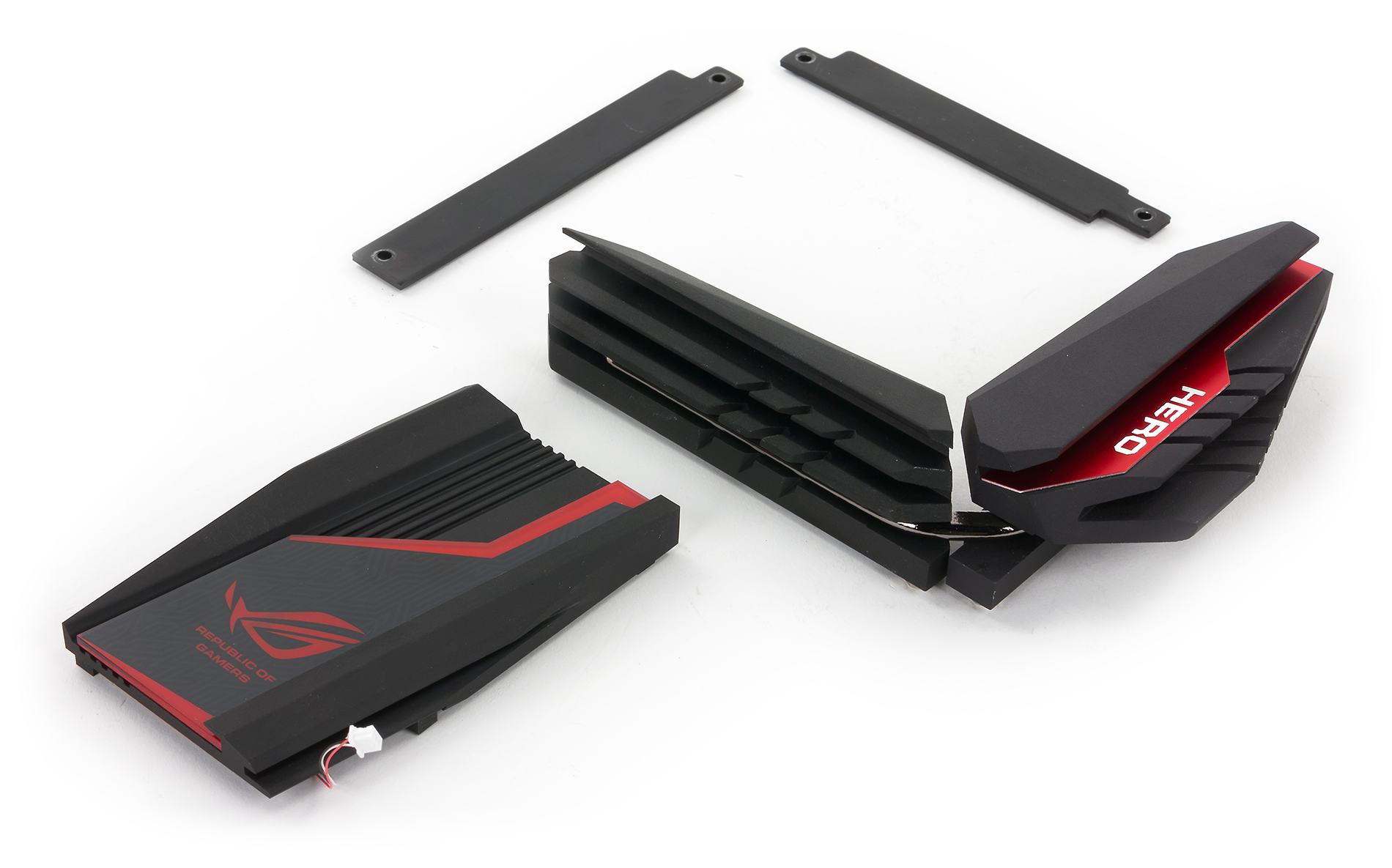

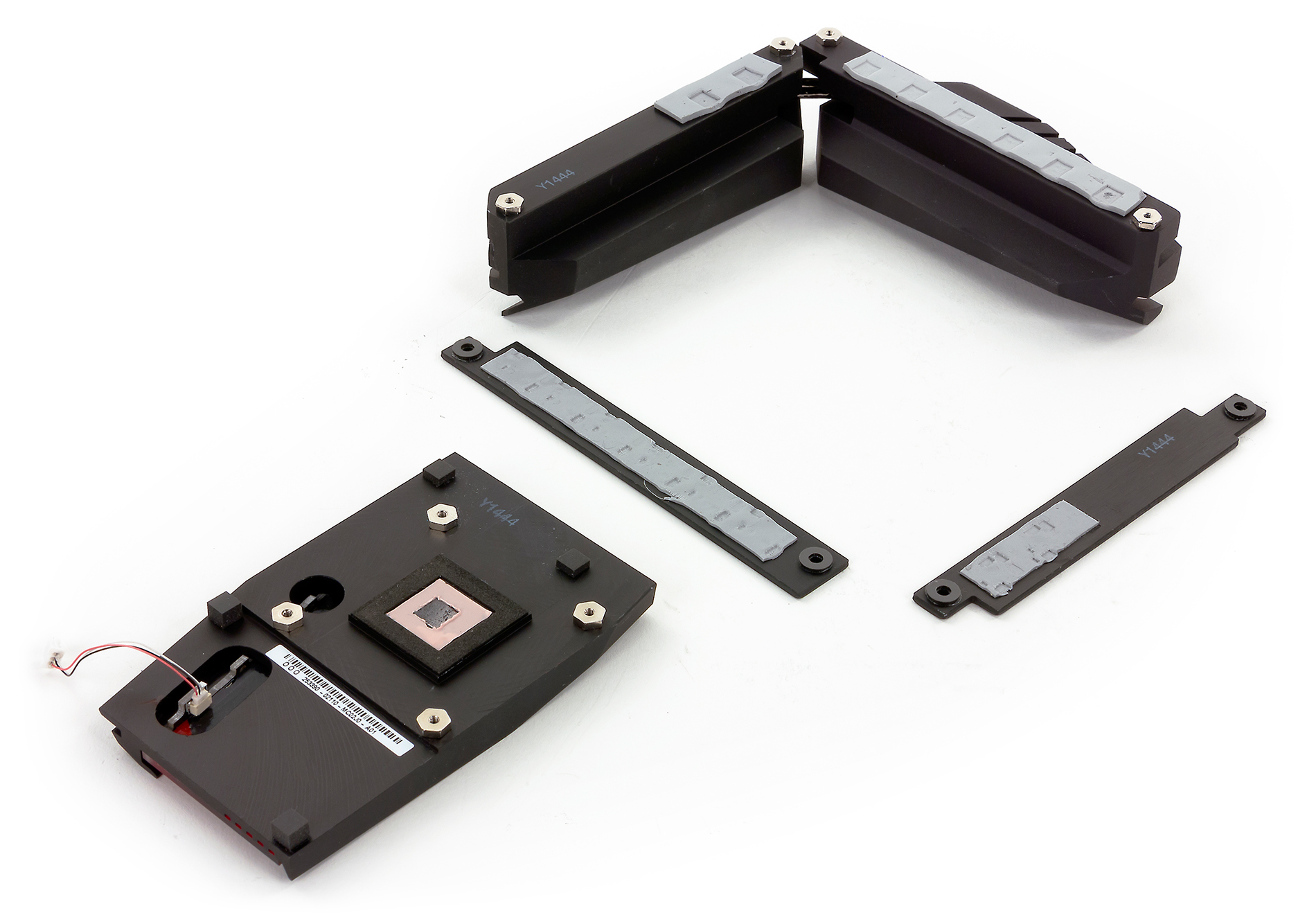

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется два радиатора, связанных тепловой трубкой, которые расположены рядом с процессорным разъемом. С обратной стороны платы, как уже отмечалось, на MOSFET-драйверах установлены две теплорассеивающие пластины. Кроме того, еще один радиатор установлен на чипсете.

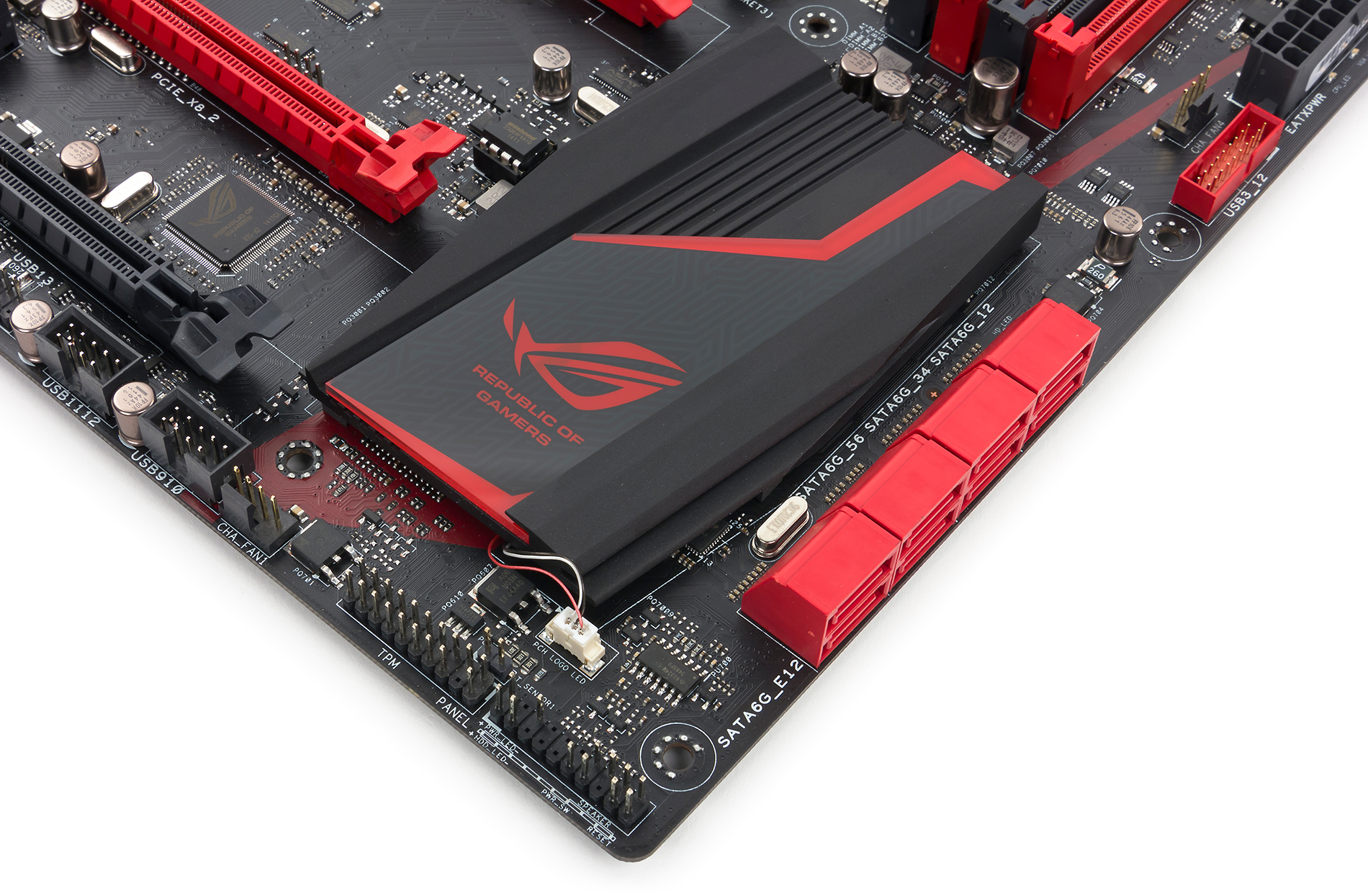

Радиатор чипсета имеет красную подсветку, для чего на плате рядом с радиатором расположен миниатюрный разъем питания.

Для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

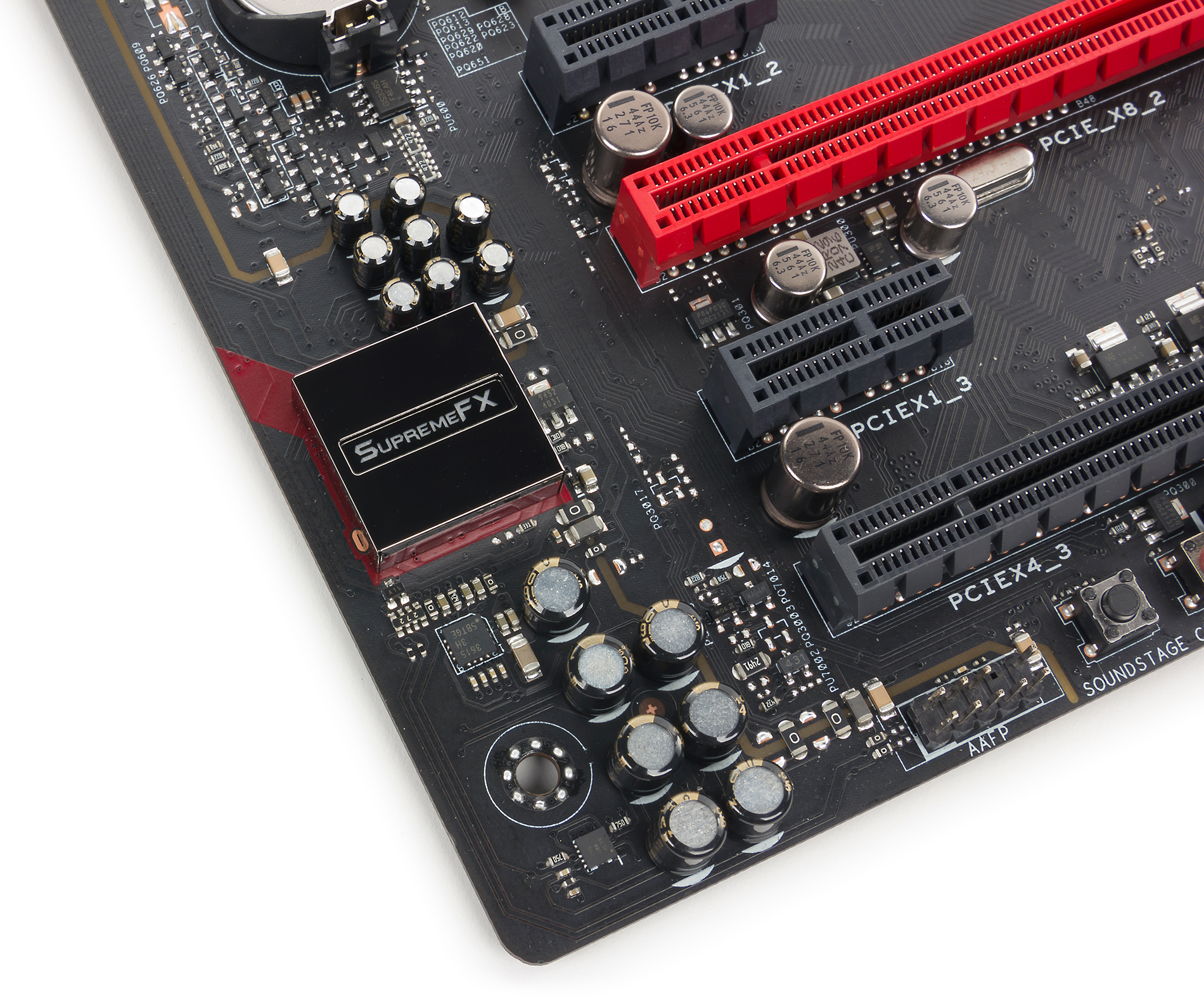

На всех новых платах серии Asus Maximus VII получила дальнейшее развитие аудиоподсистема SupremeFX. В добавление к тому, что уже было реализовано ранее, в версии SupremeFX 2014 реализовали новый усилитель Sonic SenseAmp, который автоматически определяет импеданс наушников (32/150 Ом или выше) и автоматически подстраивает под нагрузку усилитель.

Основой аудиподсистемы на плате Asus Maximus VII Ranger является HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью SupremeFX, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Maximus VII Hero получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−90,9
Очень хорошо
Динамический диапазон, дБ (А)
90,9
Очень хорошо
Гармонические искажения, %
0,0078
Очень хорошо
Гармонические искажения + шум, дБ (A)
−78,9
Посредственно
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−87,1
Отлично
Интермодуляции на 10 кГц, %
0,0084
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS и фирменные утилиты

Теперь рассмотрим возможности по настройке и разгону системы, которые можно реализовать через UEFI BIOS на плате Asus Maximus VII Hero. Сразу оговоримся, что по своим возможностям и интерфейсу UEFI BIOS здесь полностью повторяет UEFI BIOS на плате Asus Maximus VII Ranger, а потому мы лишь вкратце рассмотрим основные возможности.

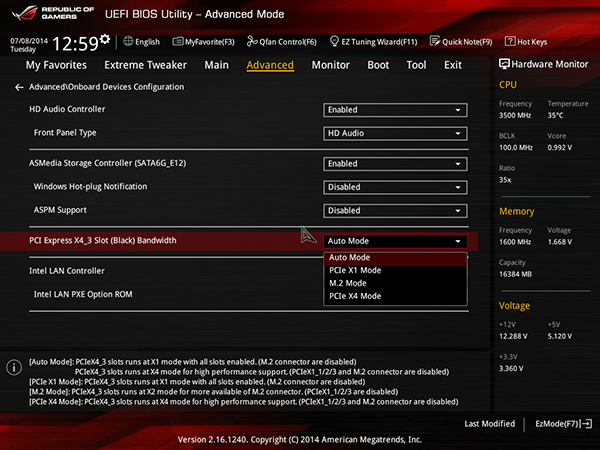

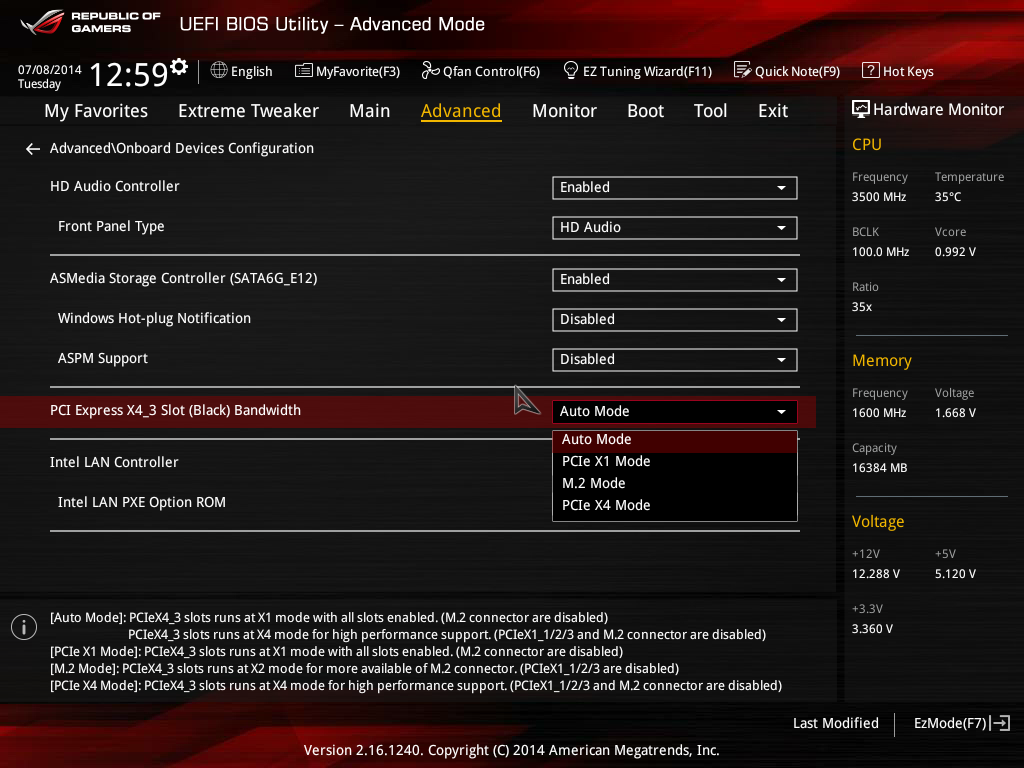

Итак, в UEFI BIOS реализована возможность конфигурирования разделяемых слотов PCI Express x1, PCI Express x4 и M.2. По умолчанию (режим Auto) слот PCI Express x4 работает в режиме x1, все три слота PCI Express x1 доступны, а разъем М.2 недоступен. Для того чтобы изменить режим работы слотов, нужно на вкладке Advanced/Onboard Devices Configuration реализовать настройку режима работы слота PCI Express x4.

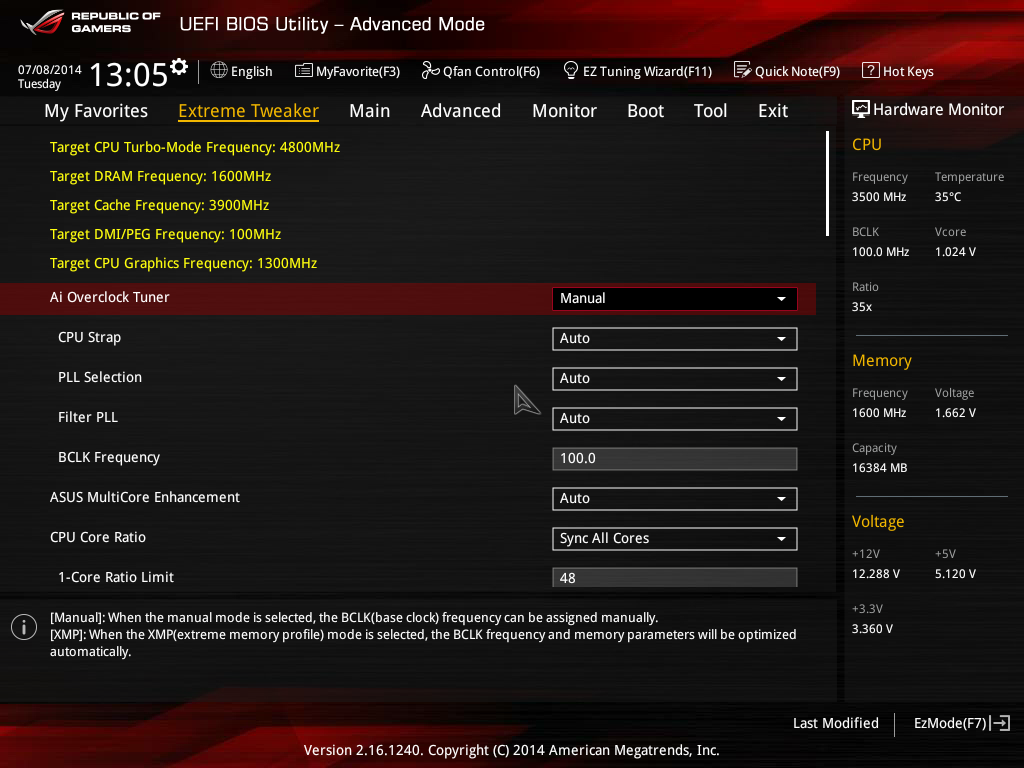

Все настройки, предназначенные для разгона системы, традиционно собраны на вкладке Extreme Tweaker.

Набор настроек здесь типичен, так что не станем повторяться. Отметим лишь в качестве справки, что процессор Intel Core i7-4770K нам удалось разогнать на плате Asus Maximus VII Hero до частоты 4,8 ГГц при значении BCLK Frequency 100 МГц. Для нашего экземпляра процессора Intel Core i7-4770K это типичный результат в плане разгона (хотя на плате Asus Sabertooth Z97 Mark II этот процессор запускался и на частоте 4,9 ГГц).

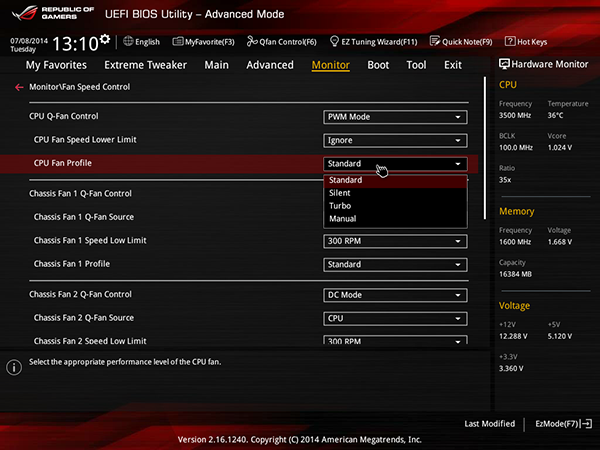

Ну и, традиционно, через UEFI BIOS можно реализовать настройку скоростного режима работы всех подключенных вентиляторов.

Естественно, в комплекте с платой Asus Maximus VII Hero поставляется большое количество разнообразных утилит. В данном случае набор утилит точно такой же, как и в случае платы Asus Maximus VII Ranger, в обзоре которой можно посмотреть их описание.

Выводы

Повторимся, что игровая плата Asus Maximus VII Hero очень схожа с платой Asus Maximus VII Ranger, но классом чуть повыше. И если стоимость Asus Maximus VII Ranger составляет около 7000 рублей, то Asus Maximus VII Hero стоит уже порядка 8000 руб. Это вполне логично, поскольку по функциональным возможностям новая модель Hero немного превосходит Asus Maximus VII Ranger, и дело не только в двух дополнительных портах SATA 6 Гбит/с. За тысячу рублей вы получаете и улучшенную систему охлаждения, и более продвинутый регулятор напряжения питания процессора. Вполне возможно, что для кого-то эти незначительные отличия будут иметь принципиальное значение (в конце концов, кому-то может быть просто недостаточно 6 портов SATA).

В целом плата Asus Maximus VII Hero производит очень хорошее впечатление. Она вполне подходит не только для игровых ПК, но и просто для высокопроизводительных компьютеров, а также для сборки системы в расчете на разгон процессоров.

Средняя цена по данным price.ru
$247(15)
Средняя цена по данным Яндекс.Маркет
T-10816318
Предложения Asus Maximus VII Hero по данным Яндекс.Маркет
L-10816318-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
