ASUS K8V Deluxe (Wireless Edition) — системная плата на базе чипсета VIA K8T800


Плата высшего ценового диапазона (даже версия без адаптера беспроводной связи) обладает хорошей комплектацией и отличным набором функциональных возможностей.

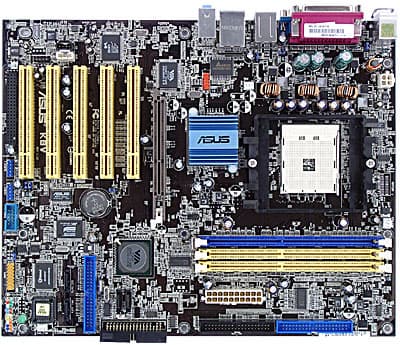

Компания не изменила традиционный дизайн платы и не передвинула разъемы памяти к процессору, развернув их, как мы видели на некоторых прототипах. Таким образом, ничего необычного в разводке платы нет, и ее недостатки вполне привычны для функционально насыщенных моделей: не совсем удобен для подключения ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, разъемы FDD и SATA/IDE RAID — позади них (первый, правда, «уложен на бок», так что мешать не будет), а размещение кабелей может препятствовать свободе манипуляций с модулями памяти. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ; также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

Разведены, но не распаяны на плате: набор переключателей для задания частоты процессора, разъемы IrDA и SMBus. В какой модели они предназначены к распайке, нам неизвестно, так как на текущий момент эта плата — единственная в линейке компании на VIA K8T800 (скорее всего, это наследие первых пробных моделей, возможно, даже на предыдущей версии чипсета). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 754);
  • 3 разъема под DDR SDRAM DIMM с/без ECC (первый разъем выделен цветом, он рекомендован для преимущественной установки модулей при использовании памяти в режиме DDR400, кроме того, режим DDR400 возможен лишь при установке не более двух модулей);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Фирменный слот ASUS WiFi (совмещен с последним слотом PCI);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные», 1 за счет дополнительного контроллера;
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные», 2 за счет дополнительного контроллера;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки со вторым COM-портом;
  • Разъем для подключения планки с Game-портом;
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

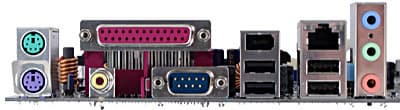

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 1 LPT, S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB (2.0) и 1 FireWire;
  • 2 порта USB (2.0) и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front) и Game-порт.

Комплект поставки

  • Упаковка: коробка эффектного необычного дизайна (только в версии Wireless Edition — у остальных плат коробка иного дизайна);
  • Документация: руководство пользователя материнской платы и руководство по установке и настройке карты расширения WiFi-b — все на английском языке;
  • Кабели: 2 Serial ATA (с переходниками-разветвителями питания), 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все широкие шлейфы черного цвета с логотипом компании;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и TosLink;

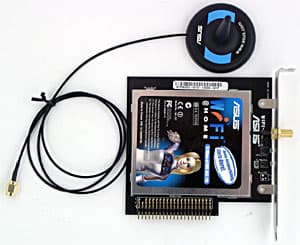

  • Карта расширения для организации беспроводного доступа стандарта WiFi-b с антенной (только в версии Wireless Edition);

  • Заглушка на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 8.1;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • InterVideo WinDVD Suite;
    • Software AP (для организации точки беспроводного доступа, только в версии Wireless Edition).

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3Com Marvell 940-MV00, с поддержкой режимов 10/100/1000 Мбит/с (Gigabit Ethernet);
  • IDE/SATA RAID, на базе микросхемы Promise PDC20378, с поддержкой RAID уровней 0, 1 и 0+1, 2 разъемами SATA и 1 разъемом PATA;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.07, -0.19Очень хорошо
Уровень шума, дБ (А): -79.8Средне
Динамический диапазон, дБ (А): 79.6Средне
Нелин. искажения, %: 0.0055Очень хорошо
Интермод. искажения, %: 0.035Хорошо
Взаимопроникновение каналов, дБ: -74.3Хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree BIOS 2 (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS Q-Fan Technology (изменение скорости вращения вентилятора на процессоре в зависимости от температуры последнего);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS Instant Music Lite (возможность проигрывать музыку с Audio CD без загрузки ОС)
  • ASUS MyLogo2 (возможность вывести на экран собственную графическую заставку при загрузке системы);
  • ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);
  • ASUS WiFi@Home (фирменный разъем на плате (и карта WiFi-b в комплекте у плат серии Wireless Edition) для подключения компьютера к беспроводной сети соответствующего стандарта).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, Bank Interleaving, TRC, TRFC, TRCD, TWR, TRWT, TRAS, TRP, Clock Delay
Выбор частоты работы памяти+RAM:CPU = 1:1, 4:3, 3:2, 5:3, 2:1
Настройка работы шины HT+HT Tristate Enabled, CRC Flood Enabled, HT Frequency, HT DATA Width (Downstream), HT DATA Width (Upstream)
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора+Auto, +150 мВ
Изменение напряжения памяти+Auto, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета+2,5, 2,6 В
Изменение напряжения шины AGP+1,5, 1,7 В

Использовалась версия BIOS 1003 beta 012, как последняя из доступных на время проведения тестирования.

Результаты тестов:





Дополнительно
