Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата Asus H170I-Pro
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала внешняя петля (line-out - line-in)
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня -0,4 дБ /-0,4дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−77,2
Посредственно
Динамический диапазон, дБ (А)
77,2
Посредственно
Гармонические искажения, %
0,0059
Очень хорошо
Гармонические искажения + шум, дБ(A)
−70,7
Посредственно
Интермодуляционные искажения + шум, %
0,032
Хорошо
Взаимопроникновение каналов, дБ
−75,2
Очень хорошо
Интермодуляции на 10 кГц, %
0,030
Хорошо
Общая оценка

Хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,90 +0,01
−0,83, +0,08
От 40 Гц до 15 кГц, дБ
−0,07, +0,01
+0,03 +0,08

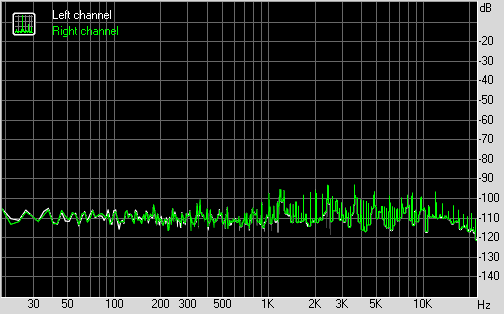

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−78,3
−78,2
Мощность RMS, дБ (A)
−77,3
−77,1
Пиковый уровень, дБ
−60,1
−59,5
Смещение DC, %
−0,0
+0,0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+78,3
+78,3
Динамический диапазон, дБ (А)
+77,4
+77,3
Смещение DC, %
+0,00
+0,00

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0058
+0,0060
Гармонические искажения + шум , %
+0,0262
+0,0264
Гармонические искажения + шум (A-взвеш.), %
+0,0290
+0,0291

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0324
+0,0323
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0357
+0,0356

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−79
−75
Проникновение на 1000 Гц, дБ
−74
−75
Проникновение на 10000 Гц, дБ
−72
−72

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0226
0,0227
Интермодуляционные искажения + шум на 10000 Гц, %
0,0356
0,0361
Интермодуляционные искажения + шум на 15000 Гц, %
0,0317
0,0317

Дополнительно
