ASUS F1A75-I Deluxe — mini-ITX плата на чипсете AMD A75 (Socket FM1)


Компактная плата должна быть оснащена так, чтобы ни у кого не возникло сомнений в правильности поговорки: «маленькая, да удаленькая»! Вероятно именно такими соображениями руководствуются производители, негласно соревнующиеся между собой по части выпуска Mini-ITX-плат, оснащенных всем тем, что даже на топовых полноразмерных платах встечается крайне редко. Например, на этой плате ASUS встроен как Wi-Fi-, так и Bluetooth-адаптер, а в комплектации имеется пульт дистанционного управления.

Особенности платы

Разумеется, свободного места на поверхности такой платы быть не может. Тем не менее, подобраться к разъемам для подключения накопителей, скорее всего, удастся даже после установки платы в компактный корпус, поскольку они в данном случае расположены с краю. Также ничем не затруднен и доступ к слотам для модулей памяти, кстати, также полноразмерного формата, а не ноутбучного, как иногда встречается на платах такого класса.

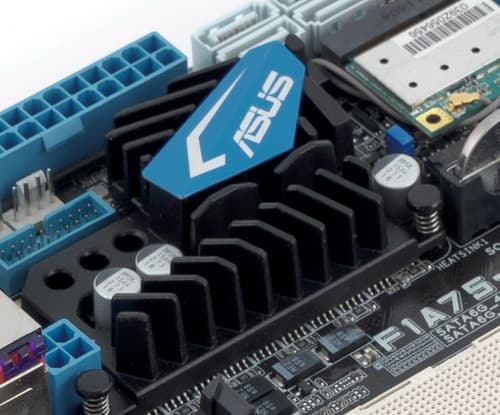

Для чипсета, в котором уже не осталось графического ядра, пассивного охлаждения должно хватать. Тем не менее, не забудем, что теперь этот чип содержит и всю функциональность прежнего южного моста, а она также не стоит на месте, в частности, поддерживаются высокоскоростные порты SATA 3.0. Поэтому пользователь должен адекватно оценить свои запросы, и если плата, к примеру, будет управлять массивом дисков, надо обратить внимание на обдув или хотя бы наличие потока воздуха в этой области внутри корпуса. Тем более, что оребрение радиатора нельзя назвать выдающимся, высота радиатора также невелика. Мы тестировали плату в режимах в большей степени имитирующих работу медиацентра, нежели медиасервера. И тут надо отметить, что запас по нагреву чипсета остается внушительным, выше 40 °С температура не поднималась.

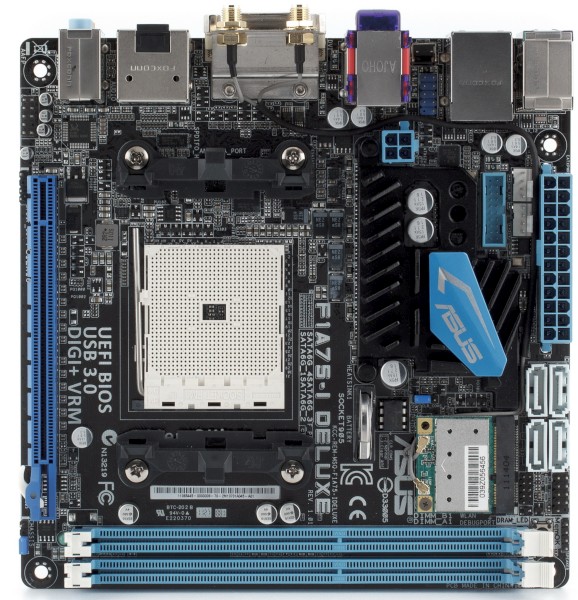

по ссылке — вид платы в 3/4 со стороны задней панели

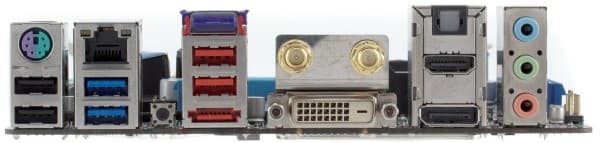

На задней панели имеется просто все, что душа пожелает! Порты USB синего цвета соответствуют версии 3.0, остальные — 2.0. Над красными портами видна «закладка» Bluetooth-адаптера, а справа — разъемы для подключения Wi-Fi-антенн. Из графических портов реализованы лишь самые современные: DVI, HDMI и DisplayPort (последний можно использовать совместно с HDMI, но нельзя вместе с DVI). Не забыт оптический S/PDIF-Out, что может быть актуально при использовании платы в составе медиацентра. Имеется и кнопка для сброса CMOS, чтобы пользователю не приходилось разыскивать перемычку в тесноте компактного корпуса.

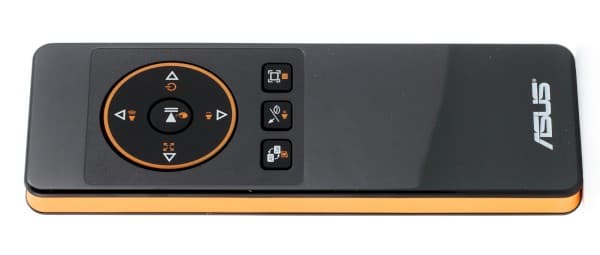

В комплекте поставляется пульт ДУ. Кнопочная крестовина может либо имитировать мышь, либо использоваться для прокрутки текста, а также управлять плеером. Но это не все…

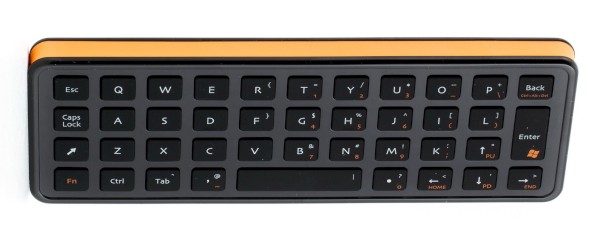

Если пользователь пожелает, пульт может заменить и клавиатуру, поскольку она имеется на обратной стороне. Для связи с компьютером используется радиоканал (USB-адаптер, который пользователь подключает самостоятельно к любому свободному порту), дальность действия порядка 10 метров. Установка очень простая, адаптер опознается как стандартное устройство ввода аналогично любой мышке или клавиатуре, а для установки связи, надо нажать и удерживать клавишу пробела.

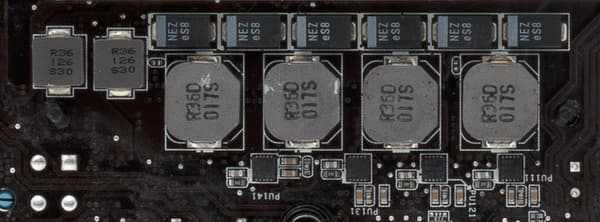

Стабилизатор напряжения питания процессора имеет схему 4+2 и расположена на обеих сторонах платы. Надо отметить внушительную "батарею" полевых транзисторов. Обращает на себя внимание наличие «танталовых» конденсаторов. Учитывая все это, не приходится удивляться заявленной поддержке процессоров с TDP до 100 Вт, то есть всех, выпущенных на данный момент под Socket FM1. И поскольку разгон для плат такого класса, как правило, не актуален, схема явно избыточна.

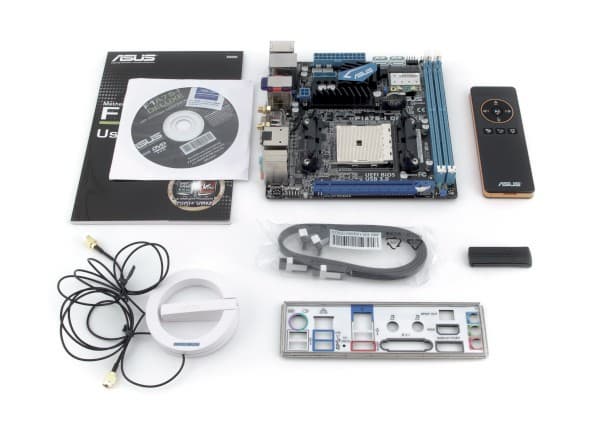

Коробка очень компактная, а комплект поставки, помимо упомянутого пульта и Wi-Fi-антенны включает два SATA-кабеля с защелками.

Функциональность

Плата основана на чипсете AMD A75, в качестве оперативной памяти поддерживается до 16 ГБ DDR3-800/1066/1333/1600/1866. Для подключения накопителей установлено 4 внутренних порта SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1 и 0+1), еще один порт выведен на заднюю панель в виде eSATA. Дополнительная функциональность платы поддерживается внешними контроллерами:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892), оптический S/PDIF Out выведен на заднюю панель;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Wi-Fi-контроллер в формате Mini-PCIE-карты с поддержкой 802.11b/g/n;
  • Bluetooth-адаптер в формате встроенного USB-устройства с поддержкой версии Bluetooth 2.1;
  • cистемный мониторинг (ITE IT8712F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь может выбрать режим: Silent, Standard или Turbo. Регулировка поддерживается только для 4-контактных вентиляторов. При выборе режима Silent типичная частота вращения в простое составляет половину от максимального значения для используемого вентилятора.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ASUS Xonar DX:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,00, −0,02 Отлично
Уровень шума, дБ (А) −89,5 Хорошо
Динамический диапазон, дБ (А) 89,4 Хорошо
Гармонические искажения, % 0,0026 Отлично
Гармонические искажения + шум, дБ (А) −82,6 Хорошо
Интермодуляционные искажения + шум, % 0,011 Очень хорошо
Взаимопроникновение каналов, дБ −88,7 Отлично
Интермодуляции на 10 кГц, %: 0,0098 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Результаты на уровне полноразмерных моделей с этим же кодеком, это — весьма радует, потому что на компактных платах труднее уместить качественные аналоговые схемы.

Разгон

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1866
Частота (множитель) шины HT +
Опорная частота ЦП + 90—300 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Частота графического ядра в чипсете + 400—1500 МГц
Частота видеобуфера + DDR3-1333—DDR3-2000
Напряжение процессора + −0,500—+0,500 В (CPU)
−0,500—+0,500 В (CPU NB)
1,2—1,8 В (APU 1,2 В)
Напряжение памяти + 1,35—2,30 В
Напряжение чипсета + 1,10—1,40 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, зависят от установленного процессора и приведены для используемого в наших тестах A8-3850. Использовалась версия BIOS 0602 от 06/01/2012.

Хотя в качестве основы оверклокерской конфигурации такая плата воспринимается с трудом, но возможности для разгона в BIOS предусмотрены. Есть также присущие современным оверклокерским платам настройки частоты преобразователя напряжения (VRM) в пределах 200-400 кГц, пользователь также может задавать допуски для троттлинга. Словом все «как у взрослых». Но в реальных тестах полностью стабильную работу наш процессор продемонстрировал лишь при незначительном повышении опорной частоты (до 105 МГц), то есть частота ядра составила 3045 МГц против изначальных 2,9 ГГц. Повышать напряжение, впрочем, не пришлось.

Производительность и экономичность

Тесты производительности обнаружили референсный результат, соответствующий установленному процессору, поэтому не будем занимать место таблицей с идентичными результатами. А для сравнения потребляемой мощности были взяты результаты ранее протестированной платы Zotac A75-ITX WiFi, на аналогичном чипсете и в том же формате.

Потребляемая мощность

Мощность измеряется, встроенным в блок питания ваттметром и приводится для системы в целом.

A8-3850 + Radeon HD4850 Zotac A75-ITX WiFi ASUS F1A75-I Deluxe
Редактирование текста, Вт (Cool’n’Quiet On) 58 60
Редактирование текста, Вт (Cool’n’Quiet Off) 58 60
Игра FarCry 2, Вт 133—157 135—164

A8-3850 + интегрированная графика Zotac A75-ITX WiFi ASUS F1A75-I Deluxe
Редактирование текста, Вт (Cool’n’Quiet On) 7 6
Редактирование текста, Вт (Cool’n’Quiet Off) 8 6
Игра FarCry 2, Вт 50—58 55—60

Несмотря на более богатое оснащение, плата ASUS практически столь же экономична: наверняка свой вклад в эффективность вносит и интегральная схема питания для процессора.

Выводы

Плату можно назвать выдающейся в своем классе по оснащению. Разумеется, формат накладывает свои ограничения на расширяемость в плане установки дополнительных карт, но для очень многих пользователей такая надобность в данном случае просто не возникнет. А на случай если возникнет, имеется полноразмерный слот PCI Express, в который можно установить любую карту в этом формате.

Может быть кто-то даже захочет купить такую плату для установки в большой корпус, если необходимы интегрированные на плату беспроводные интерфейсы. Поскольку полноразмерные модели с такой функциональностью также недешевы. С другой стороны, если вспомнить цены на Mini-ITX-платы совсем недавнего прошлого (особенно на платы под актуальные процессоры для настольной платформы, а не слабенькие мобильные), то сейчас на этот параметр просто грех жаловаться!
