ASUS A8V Deluxe — системная плата на базе чипсета VIA K8T800 Pro

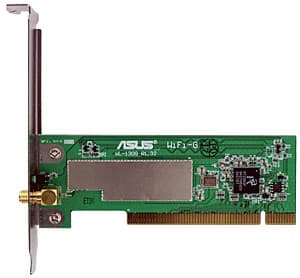

Плата категории Top-end, укомплектованная и «нафаршированная» сообразно цене. Изюминкой здесь является входящий в комплект адаптер WiFi-g, это первый известный нам случай, когда в комплект поставки системной платы входит устройство с поддержкой этого стандарта. Кроме этого, A8V Deluxe — первая плата для новой платформы AMD Socket 939, попавшая в нашу тестовую лабораторию.

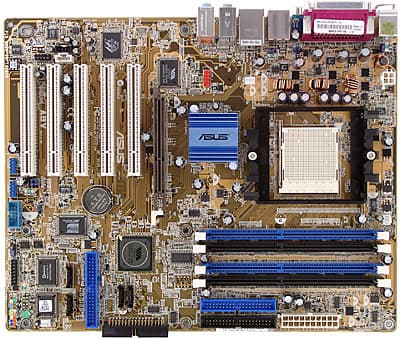

Разводка платы привычна для топовых плат ASUS: не совсем удобно расположен ряд разъемов вдоль левого края платы, разъемы аудиовходов расположены перед, а разъемы SAT/IDE RAID позади слотов PCI, скученность разъемов у модулей памяти будет мешать свободному доступу к ним. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 4 по 100 мкФ. На плате находятся стабилизаторы напряжения шины AGP (2x1000 мкФ) и памяти (2x1000 мкФ).

На плате разведены, но не распаяны: место под разъемы IRDA и SMBus. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • Напряжения процессора, +3.3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939);
  • 4 разъема под DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные», 1 — за счет дополнительного контроллера;
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные», 2 — за счет дополнительного контроллера;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения порта FireWire;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для датчика открытия корпуса;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

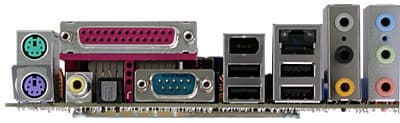

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, S/PDIF типа Coaxial и цифровой, 1 COM-порт;
  • два порта USB и 1 FireWire;
  • два порта USB и 1 RJ-45 (Fast Ethernet);
  • три аудиоразъема (для организации 6-канального звука).
  • еще три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки





  • Упаковка стандартного дизайна;
  • Документация: руководство пользователя материнской платы, руководство по установке и настройке WiFi карты, руководство по установке и использованию программного пакета InterVideo — все английском языке, краткое руководство по установке и настройке платы — на 12 языках, включая русский;
  • 2 шлейфа ATA66/100/133, шлейф ATA33, шлейф для подключения дисковода — все черного цвета с логотипом компании, 2 кабеля SerialATA (с переходником-разветвителем питания);
  • Планка на заднюю панель с 2 портами USB и Game-портом;
  • Планка на заднюю панель с портом Firewire;
  • Карта WiFi-g и антенна;
  • Заглушка на заднюю панель;
  • 3 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • драйвера и утилиты для карты WiFi;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • Asus AI Booster;
    • Asus Live Update;
    • Asus PCProbe;
    • Asus Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD Platinum 5;
    • Intervideo WinDVD Creator Platinum 2;
    • Intervideo WinRip 2;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Avance Logic ALC850, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, реализованный на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10Base-T/100Base-TX/1000Base-T;
  • SATA/IDE RAID, на базе микросхемы Promise PDC20378, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъемами SATA и 1 разъемом ATA133;
  • FireWire, на базе микросхемы VIA 6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.07, -0.82Хорошо
Уровень шума, дБ (А): -81.7Хорошо
Динамический диапазон, дБ (А): 79.9Средне
Нелин. искажения, %: 0.044Хорошо
Интермод. искажения, %: 0.075Хорошо
Взаимопроникновение каналов, дБ: -78.3Очень хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS Q-Fan Technology (изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);
  • ASUS AI Audio (распознавание звуковым контроллером правильности подключения штекеров);
  • ASUS WiFi@Home (фирменная карта расширения в комплекте).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMI Настройки таймингов памяти+CAS Latency, TRC, TRFC, TRCD, TWR, TRWT, TRAS, TRP, TWCL, Bank Interleaving, Node Interleaving, Burst Length, 2T Command
Выбор частоты работы памяти+Auto, MEM:CPU = 1:1, 4:3, 3:2, 5:3, 2:1
Настройка работы шины AGP +
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI -
Ручное распределение прерываний по слотам -
Изменение частоты FSB+200-300 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора+Auto, 0.8 — 1.8 В, шаг 0.025 В
Изменение напряжения памяти +Auto, 2.6, 2.7, 2.8 В
Изменение напряжения чипсета +2.5, 2.6 В
Изменение напряжения шины AGP +1.5, 1.6 В

Использовалась версия BIOS 1003 beta 023, как последняя из доступных на время проведения тестирования.

Результаты тестов:
