ASUS A7S-VM на базе SiS730S


Введение

Редко в последнее время мы слышим о тайваньской Silicon Integrated Systems (SiS) — последние новости от нее были достаточно давно, и связаны они были с интегрированным решением для Socket370 систем — чипсетом SiS630. С тех пор прошел год, и материнских плат на его основе мы практически не видели — и связано это было, в первую очередь, с тем, что при сопоставимой цене конечный пользователь выбирал из двух продуктов — i810 и SiS630. Что же становилось более предпочтительным? Риторический вопрос… И даже то, что о платах на базе этого чипсета заявляли такие крупные производители, как ASUS, не смогло помочь этому мертворожденному (как получилось в итоге) детищу компании SiS, и уделом его стало использование в сверхдешевых материнских платах.

Такие платы делали малоизвестные у нас (либо известные с не самой лучшей стороны) производители, и их рынок был крайне ограничен — мало кто захочет построить систему на материнской плате, не отличающейся особой производительностью и надежностью. Но виноват, конечно же, в этом не чипсет, а производители плат, стремившиеся выпустить продукт подешевле — а, соответственно, на его разработку и производство тратилось меньше денег, что выливалось в слабые характеристики плат.

Помимо этого компания была занята строительством фабрики, и финансовые вливания шли, судя по всему, именно в этот проект, а не на разработку новых технологий. Что в итоге также сильно ослабило позиции компании на рынке чипсетов.

С чем же встречает новый год SiS? C подмоченной репутацией, которую заработали ему не самые надежные партнеры. Что же будет делать компания? Правильно, выбираться из той лужи, в которую попала. Ведь даже попытки реанимировать 630 чипсет выпуском новых версий — 630E и 630S (в них убрали возможность использования SiS301 — видеомоста от SiS, а во втором к тому же добавлены слот AGP 4x, еще один порт USB и поддержка ATA100) не дали ощутимых дивидендов компании. А теперь посмотрим, какие ходы для вылезания из лужи делает SiS — компания вновь выходит на рынок бюджетных PC, и на этот раз ставка сделана на системы, построенные на базе процессоров от компании AMD — Athlon и Duron.

Таким решением стал первый в мире чипсет с интегрированной видеосистемой SiS730S для основанных на процессорах от AMD компьютерах. Такой выбор был продиктован тем, что Duron, по замыслам AMD, должен был занят нижний сегмент рынка ПК, и, соответственно, к нему должна была быть и обвязка — чипсеты. Для ПК стоимостью до 1000USD такие решения были — чипсеты от VIA, для более же дешевых компьютеров они не подходили — сказывалось отсутствие встроенного видеоадаптера, за который пришлось бы выкладывать дополнительные денежки. Тут то это и заметили в SiS — и решили поставить на ту же лошадку, что и в случае с предыдущим чипсетом — на решение "All in one".

Только теперь у их лошадки какое-то время (до выхода интегрированного решения от VIA — KM133) не было соперников, что вроде бы однозначно приводило компанию к финишу первыми. Но не все так просто — хотя производители материнских плат и заявили о выпуске продуктов на базе SiS730S, но это не значит, что они будут востребованы на рынке, ведь от выпуска чипсета до появления его на рынке проходит некоторое время — а конкурент в лице VIA не спит, он тоже выпускает интегрированное решение с графическим ядром на базе Savage4, которое кажется более интересным, чем графика на базе SiS300 в рассматриваемом нами чипсете. Соответственно, позиции SIS не кажутся такими уж однозначными — ведь только сейчас стали появляться платы на базе этого чипсета, а, судя по всему, выход плат на конкурирующем KM133 — не за горами. Единственное же, что кажется действительно интересным — чипсет является решением на одной микросхеме, что не может не сказаться на размерах материнских плат — а это так важно, например, для плат формата Flex-ATX. Как мне кажется, для этого чипсета все этим и окончится — дешевыми интегрированными платами, либо миниатюрными решениями от брэндов. Ну а теперь поподробнее о самом испытуемом:

Чипсет

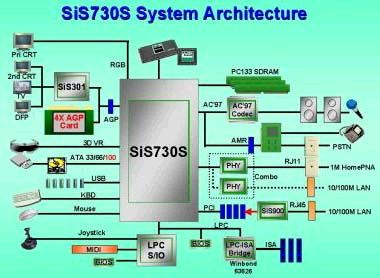

Самым интересным в чипсете SiS730S, пожалуй, стал его выпуск в виде одной микросхемы — ведь классические чипсеты выпускаются по схеме из двух микросхем — северного моста (отвечающего за работу с видеокартой, процессором и памятью) и южного моста (отвечающего за функции ввода/вывода данных), соединенными шиной PCI (или специальной шиной), в случае же с последними чипсетами от Intel — по похожей схеме с тремя хабами, первый и второй из них являются, по сути, теми же северным и южным мостами, а третий же представляет собой обычную микросхему Flash-памяти. Шина же, соединяющая хабы, у Intel расширилась до пропускной способности в 266МБ/с, вдвое превышая характеристики PCI. Вообще, не только Intel подумала о пропускной способности шины — шина V-Link соединяет две микросхемы у последних чипсетов от VIA, и ее пропускная способность достигает тех же значений. А что же SiS? Они обходят некоторые ограничения путем интеграции двух микросхем в одну, тем самым хоть и не расширяя шину между условными южным и северным мостом, но давая возможность напрямую соединить IDE контроллер и северный мост. Не секрет, что именно это соединение было так необходимо для современных чипсетов, так как именно устройства IDE в связи с увеличившейся пропускной способностью их канала (в случае ATA100 до 100МБ/с) создавали основную нагрузку на шину при обмене данными между северным и южным мостами, что при пропускной способности шины PCI практически не оставляло места для других устройств. Intel, AMD и др. пошли одним путем — создали более широкую шину, SiS же оригинален в своем решении — он не строит широкую дорогу вместо узкой тропинки — и возможным это стало благодаря дизайну чипсета в виде одной микросхемы.

Теперь же перехожу от лирики к физике.

Cпецификации чипсета:

  • Встроенный 128-bit 2D/3D графический ускоритель
    • Аппаратное ускорение для проигрывания DVD-дисков
    • Графическое ядро с полной поддержкой DirectX 7
    • Возможность назначить до 64МБ системной памяти в качестве видеопамяти
    • Разрешение до 1920x1200 8bpp/16bpp 60Hz NI
    • Возможность установки Extended Graphics Memory на материнскую плату
    • Поддержка видеомоста SiS301 для возможности вывода изображения на второй монитор, телевизор и т.д.
  • Встроенный AGP-совместимый 66МГц Host-to-PCI мост
    • Совместимость со спецификациями AGP 2.0
    • Поддержка дополнительного разъема AGP в режиме 4х и протокола передачи данных Fast writes
  • Встроенная аппаратная поддержка звука и модема
    • 64-голосный волновой синтезатор
    • DirectSound совместимое ускорение IID, IAD и эффектов Допплера
    • Полнодуплексный с независимой частотой оцифровки конвертер для записи и проигрывания звука
    • Поддержка 2/4/6 колонок с опциональными VirtualFX, VirtualAC3
    • AC'97 V2.1 интерфейс для внешнего звукового кодека
    • Совместимость со стандартом SoundBlaster Pro/16
    • HSP V.90 модем
  • Встроенные контроллеры Fast Ethernet и Home PNA
    • IEEE802.3/IEEE802.3u совместимый сетевой контроллер с поддержкой стандартов 10BASE-T/100BASE-TX
    • Поддержка функций On-Now, Wake-On-LAN, PCI Power Management 1.1
  • Встроенный контроллер PC133 SDRAM
    • Поддержка 3 разъемов DIMM, объем памяти до 1.5ГБ
    • Поддержка асинхронной частоты памяти
    • Поддержка Suspend-to-RAM
  • Встроенный контроллер IDE
    • Двухканальный контроллер с поддержкой режимов ATA 100/66/33
  • Контроллер USB
    • Два OpenHCI USB контроллера с поддержкой до 6 портов
  • Разное
    • Поддержка спецификаций ACPI 1.0, APM 1.2
    • Функции пробуждения от кнопки питания, Hot-key, пароля с клавиатуры, звонка модема, сети, Home PNA, RTC
    • Поддержка 4 Bus Master PCI устройств

Как видно из спецификации, чипсет достойно вливается в ряды своих собратьев — может быть, и не по скоростным характеристикам, но по набору поддерживаемых функций уж точно. Но вот поможет ли ему это для завоевания рынка — мы оставим этот вопрос открытым до измерения скорости в сравнении с конкурентами. К сожалению, прямого конкурента KM133 от VIA мы не смогли протестировать за неимением у нас платы на этом чипсете, но сравнение с другими интегрированными решениями мы проведем.

О чем хочется рассказать чуточку подробнее из вышеприведенного списка, так это о встроенном видеоадаптере — уже известном нам решении на базе SiS300. К сожалению, компания так и не поменяла его на более современный SiS315, который был анонсирован некоторое время назад, а, соответственно, мы так и остаемся с небольшой скоростью в 3D в новом веке. Из ранее проведенных тестирований мы уже видели, что это решение не отличается характеристиками, позволяющими использовать его в современных графических приложениях, и виной тому драматически низкая скорость и определенные проблемы в программном обеспечении — а именно в API OpenGL, где скорость его стремится к нулю:) И хотя картинка в 2D неплоха, но в общем SiS300 нельзя назвать удачным выбором. Впрочем, чипсет SiS730S ориентирован на нижний сектор рынка, и требовать чего-то неординарного от него нельзя — стоимость продукта и его качество взаимосвязаны. Теперь же о плате, представляющей нам этот чипсет:

Плата

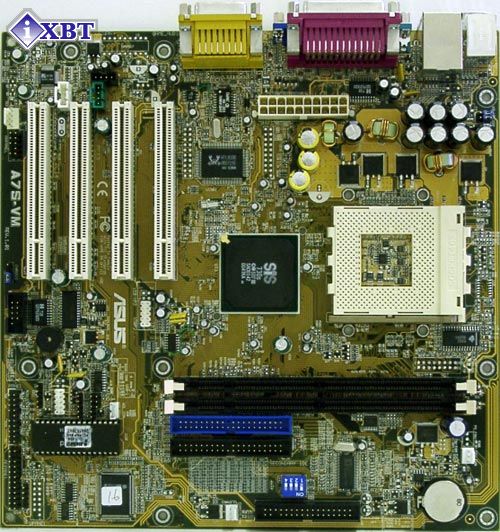

Платой, оказавшейся у нас первой среди других, предлагающих интегрированные решения под Socket462 (Socket A), была Asus A7S-VM. Для меня не стало сюрпризом, что эта плата именно от Asus — во-первых, это крупнейший производитель материнских плат в мире, а во-вторых, эта компания никогда не боялась внедрять новые вещи, правда, не всегда они приживались на рынке, но это уже зависело не только от компании. Которая, как, впрочем, и всегда, просто поражает своим ассортиментом — от дешевых (относительно) решений, до многопроцессорных плат для серверов, впрочем, ASUS может себе позволить эксперименты. О самой же плате хочется сказать особо — она является семплом, и это говорит о том, что либо поставки чипсета начались не так давно, либо производители с осторожностью относятся к нему, что более вероятно.

Спецификации платы:

  • Поддержка процессоров AMD Athlon (266/200MHz FSB) & AMD Duron, процессорный разъем SocketA, 462 контакта
  • Чипсет
    • SiS730S
    • FSB 266/200 MHz
  • Память
    • 2 x 168 контактных 3.3v DIMM разъема
    • Поддержка до 1ГБ PC66/100/133 SDRAM
  • Встроенный IDE контроллер
    • 2 x PCI Bus Master UATA 33/66/100 IDE разъема (поддержка до 4 ATAPI устройств)
    • Поддержка режимов PIO Mode 3, 4, UATA 33/66/100 IDE & ATAPI CD-ROM
  • Встроенный контроллер ввода/вывода
    • 1 разъем дисковода
    • 2 разъема последовательных портов, один встроен, другой в виде планке на заднюю панель.
    • 1 параллельный порт с режимами EPP/ECP/SPP
    • PS/2 разъемы для мыши и клавиатуры
    • 6 x USB портов, из них два встроенных
  • Слоты расширения
    • 4 х 32-bit PCI Bus Master слота, с поддержкой PCI 2.2
  • Форм-фактор
    • Micro-ATX, 244mm x 182mm
  • BIOS
    • AWARD Plug-and-Play BIOS
    • APM 1.2
    • ACPI 1.0
  • Звук
    • Встроенный AC'97 кодек

Технические характеристики платы несколько выходят за рамки референсного дизайна плат от SiS — в частности, на плате нет слотов AGP, ACR , но зато появились два лишних слота PCI. Вообще развели плату не слишком удачно — расположение разъемов CD-in и AUX-In перед PCI-слотами не всегда обеспечивает удобный доступ к ним, разъем питания расположен между сокетом процессора и задней панелью, и в некоторых корпусах доступ к нему будет перекрываться блоком питания — но все это вписывается в рамки форм-фактора и не может быть поставлено в вину разработчикам платы.

BIOS платы основан на ставшим уже привычным AWARD 6.0, и содержит множество настроек , хотя версия его была 1001 beta 006 — то есть, еще даже не релизом, поэтому всё может еще очень сильно поменяться. Порадовала возможность изменять вручную коэффициенты умножения (что, как мы помним, при соответствующей модификации процессора легко сделать), но, к сожалению, функция эта оказалась неработоспособной — будем надеяться, что в будущем эта функция заработает:). Также есть огромный выбор частот, их список я привожу здесь: 45-60, 48-48, 90-90, 100-66, 100-100, 100-133, 100-150, 100-165, 103-103, 103-137, 104-139,105-105, 105-157, 110-110, 111-166, 112-112,124-124, 125-100, 133-100,133-133,137-103, 137-137, 138-138, 140-140, 150-150, 166-166, и, наконец, 200-200. Первая цифра обозначает частоту FSB, вторая, соответственно, памяти (частоты на AGP и PCI я не стал приводить, поскольку они не выходят за пределы 70 и 35МГц соответственно, что вписывается в допустимые рамки). Также не может не радовать огромный выбор настроек памяти — и единственное, чего не хватает для полноценного разгона — увеличения питания ядра процессора.

Стабильность платы оставляла желать лучшего, частенько во время работы система начинала сбоить и повисала. Но я еще раз повторюсь — семпл есть семпл, и ничего неожиданного в этом плане эта плата не принесла.

Ну а теперь проверим скорость, которую обеспечивает новый чипсет:

Производительность

Скоростные характеристики определялись в сравнении с системами того же уровня, и прицел делался на выходящий вслед за SiS730S чипсет от VIA, KM133. Поэтому в тестах участвовали плата на чипсете PM133, которая также как и выходящий вскоре KM133 содержит в себе ядро Savage4, но рассчитан на системы с Socket 370, и KT133A в связке с видеокартой на базе Savage4 Pro — это хоть и не нарисует точной картины, но приблизительно даст нам понять, как же в будущем распределятся силы на рынке интегрированных решений. Итак, в тестах принимало участие следующее оборудование:

  • Системные платы:
    • ASUS A7S-VM на базе SiS730S
    • Soyo SY-7VMA-B на чипсете VIA PM133
    • Soltek 75KAV-X на чипсете VIA KT133A
  • Процессоры:
    • AMD Duron 800MHz
    • Intel Celeron 800MHz
  • Память Samsung PC133 128Mb
  • Жесткий диск IBM DTLA 307020, 20Gb, 7200rpm
  • CDD-ROM Panasonic 40x-speed
  • Видеокарта Hercules Terminator Beast99 на чипе Savage 4 Pro

А мерялась скорость на следующем программном обеспечении:

  • OS Windows ME
  • SavagePro reference драйвер 10.01.16
  • Savage4 reference драйвер 8.20.28
  • BapCo & Mad Onion SysMark 2000 Internet Content Creation v1.0 patch 5
  • BapCo & Mad Onion SysMark 2000 Internet Content Creation v1.0 patch 5
  • idSoftware Quake III Arena v1.17 demo001.dm3

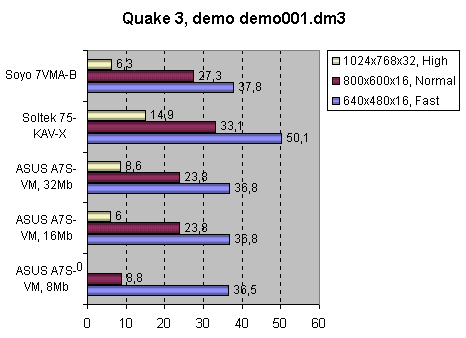

В BIOS Setup можно выставить объем отводимой для нужд видеоадаптера системной памяти, и я протестировал все возможные режимы в Quake3. Результат в разрешении 1024х768х32bit на плате A7S-VM при выделении 8МБ памяти снять не удалось, так как система повисала.

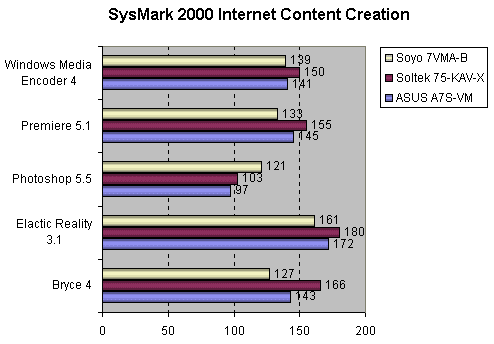

Как видим, результаты для новичка вовсе не самые утешительные, но все не так уж и плохо — на рынке место для него пока есть. В офисных приложениях работа SiS730S не плоха на фоне PM133, в популярной же игре Quake3 его подводит встроенный видеоадаптер.

Сальдо

Все-таки прямым конкурентом SiS730S будет чипсет KM133 — и на примере KT133, который имеет схожую архитектуру с KM133, мы видим, что противостояние в нижнем сегменте рынка плат с Socket462 (Socket A) будет не таким уж и ожесточенным. Учитывая цену чипсета SiS730S в 39 USD, нельзя сказать, что этот чипсет обратит внимание на себя многих производителей системных плат — у конкурента в лице KM133 цена лишь немногим выше, зато отсутствует нет масса сопутствующих проблем. Впрочем, для SiS еще есть возможность выкарабкаться — на подходе ее новые чипсеты SiS635 и SiS735 (c поддержкой DDR SDRAM памяти под Socket370 и Socket462 соответственно), и если новые чипсеты окажутся привлекательными либо с точки зрения цены, либо производительности (в первое, пожалуй, верится легче) — то все еще может быть…

В заключение хочется сказать о том, что, к моему сожалению, компания SiS предоставляет минимум поддержки на своем веб-сайте, поэтому информация для этого обзора собиралась по крупицам с доступных мне ресурсов. С чем это связано — сложно судить, но порой складывалось впечатление, что все силы компании были брошены на строительство ее фабрики, и вебмастер чередовал свой труд с работой киркой и мотыгой, делая при этом множество описок, таких как Tualatin — Tualitan (есть и еще несколько вариаций написания кодового названия выходящего в ближайшем будущем процессора от Intel) и других. Для компании, потерявшей так много, столь небрежно относится к своему имиджу — просто преступно.




3 февраля 2001 г. Автор Дмитрий Майоров
