Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек VIA VT1718S на плате ASRock H55M Pro
Режим работы 16 бит, 44 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In Terratec DMX 6fire
Версия RMAA 6.0.5

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Summary

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.04, -0.03
Отлично
Уровень шума, дБ (А)
-92.3
Очень хорошо
Динамические диапазон, дБ (А)
92.2
Очень хорошо
Гармонические искажения, %
0.011
Хорошо
Гармонические искажения + шум, дБ(A)
-76.1
Средне
Интермодуляционные искажения + шум, %
0.014
Очень хорошо
Взаимопроникновение каналов, дБ
-91.0
Отлично
Интермодуляции на 10 кГц, %
0.012
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.16, +0.04
От 40 Гц до 15 кГц, дБ
-0.03, +0.04

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-90.6
-90.5
Мощность RMS, дБ (A)
-92.3
-92.3
Пиковый уровень, дБ
-69.6
-70.5
Смещение DC, %
-0.0
-0.0

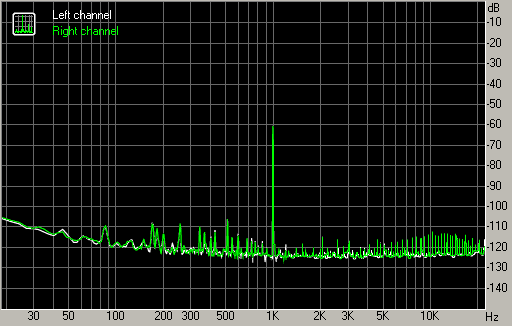

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+90.5
+90.5
Динамический диапазон, дБ (А)
+92.2
+92.1
Смещение DC, %
-0.00
-0.00

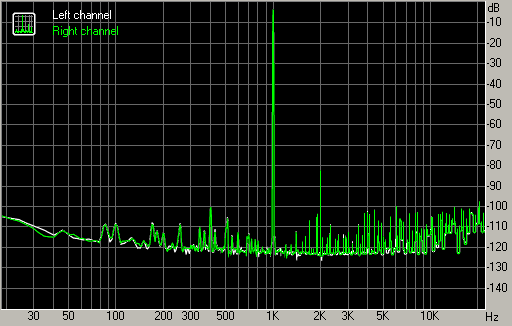

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0107
+0.0112
Гармонические искажения + шум , %
+0.0136
+0.0141
Гармонические искажения + шум (A-взвеш.), %
+0.0153
+0.0160

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0135
+0.0138
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0102
+0.0104

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-85
-88
Проникновение на 1000 Гц, дБ
-91
-90
Проникновение на 10000 Гц, дБ
-83
-90

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0134
0.0138
Интермодуляционные искажения + шум на 10000 Гц,
0.0112
0.0114
Интермодуляционные искажения + шум на 15000 Гц,
0.0114
0.0116





Дополнительно
