Материнская плата ASRock Z97 OC Formula


Чипсет Intel Z97 еще долго будет оставаться актуальным, особенно с учетом того, что новые процессоры Intel Core 5-го поколения (кодовое наименование Broadwell), которые в недалеком будущем появятся на рынке, будут совместимы с этим чипсетом. А потому производители материнских плат продолжают расширять ассортимент своей продукции на базе этого чипсета.

В этой статье мы рассмотрим одну из таких новинок — плату ASRock Z97 OC Formula, ориентированную, как следует из названия, на любителей разгона.


Комплектация и упаковка

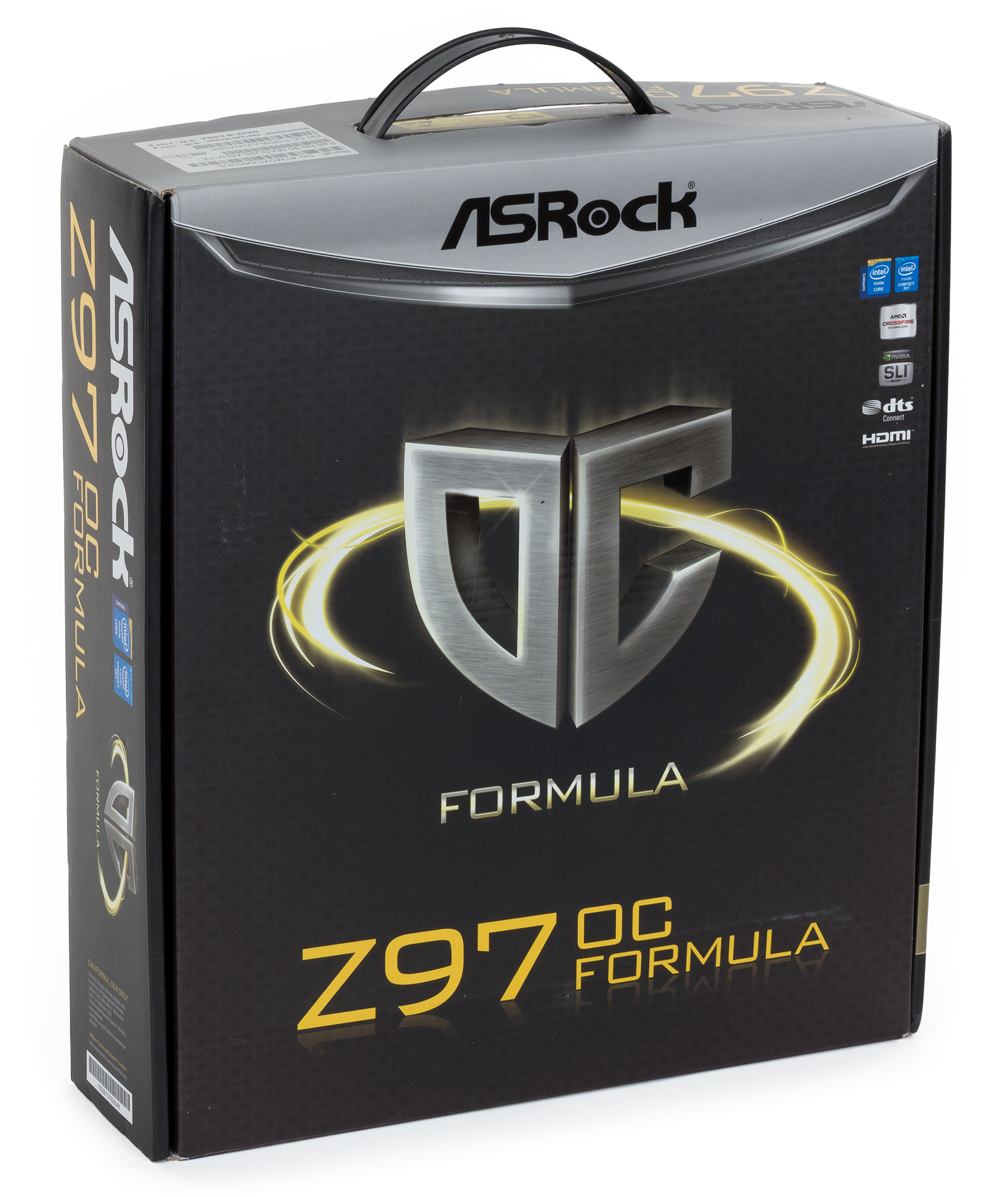

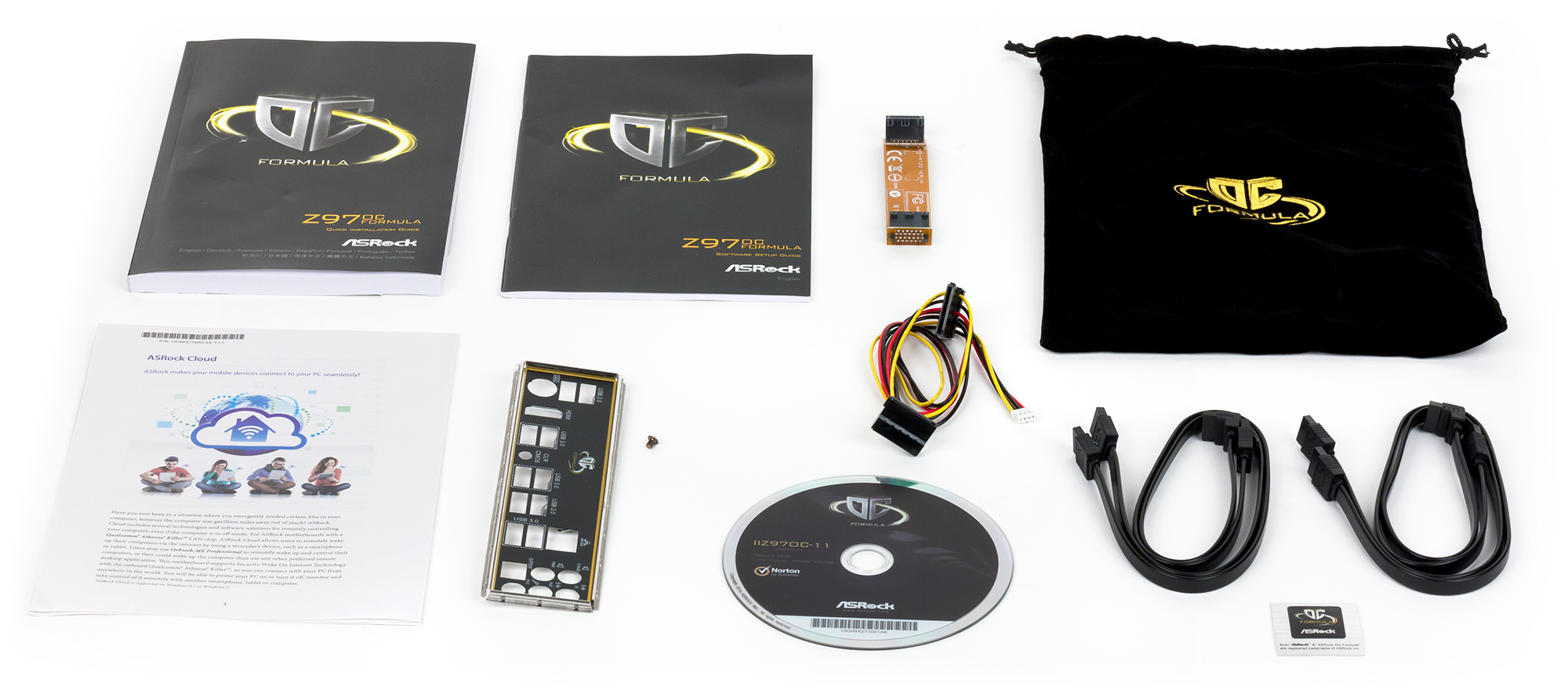

Плата ASRock Z97 OC Formula поставляется в большой картонной коробке с ручкой, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки стандартный: кроме самой платы имеется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI и специальный кабель HDD Saver Cable.


Конфигурация и особенности платы

Сводная таблица характеристик платы приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Qualcomm Atheros Killer E2200
Слоты расширения
3 × PCI Express 3.0 x16/x8
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 2.0 x2 и SATA 6 Гбит/с)
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет; включая два порта в составе разъема SATA Express)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
1 × SATA Express (чипсет)
USB-разъемы
8× USB 3.0
6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × S/PDIF (оптический, выход)
6 × USB 3.0
4 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
два 8-контактных разъема питания ATX 12 В
разъем HDD Saver Connector
разъем PCIe Power Connector (периферийный)
8 × SATA 6 Гбит/с
1 × SATA Express
2 × разъема для подключения 4-контактных вентиляторов
5 × разъемов для подключения 3-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
1 × разъем для подключения портов USB 2.0
1 × разъем Thunderbolt AIC Connector
1 × разъем HDD Saver
1 × разъем PCIe Power
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×244 мм)
Средняя цена T-10874894
Розничные предложения L-10874894-10

Форм-фактор

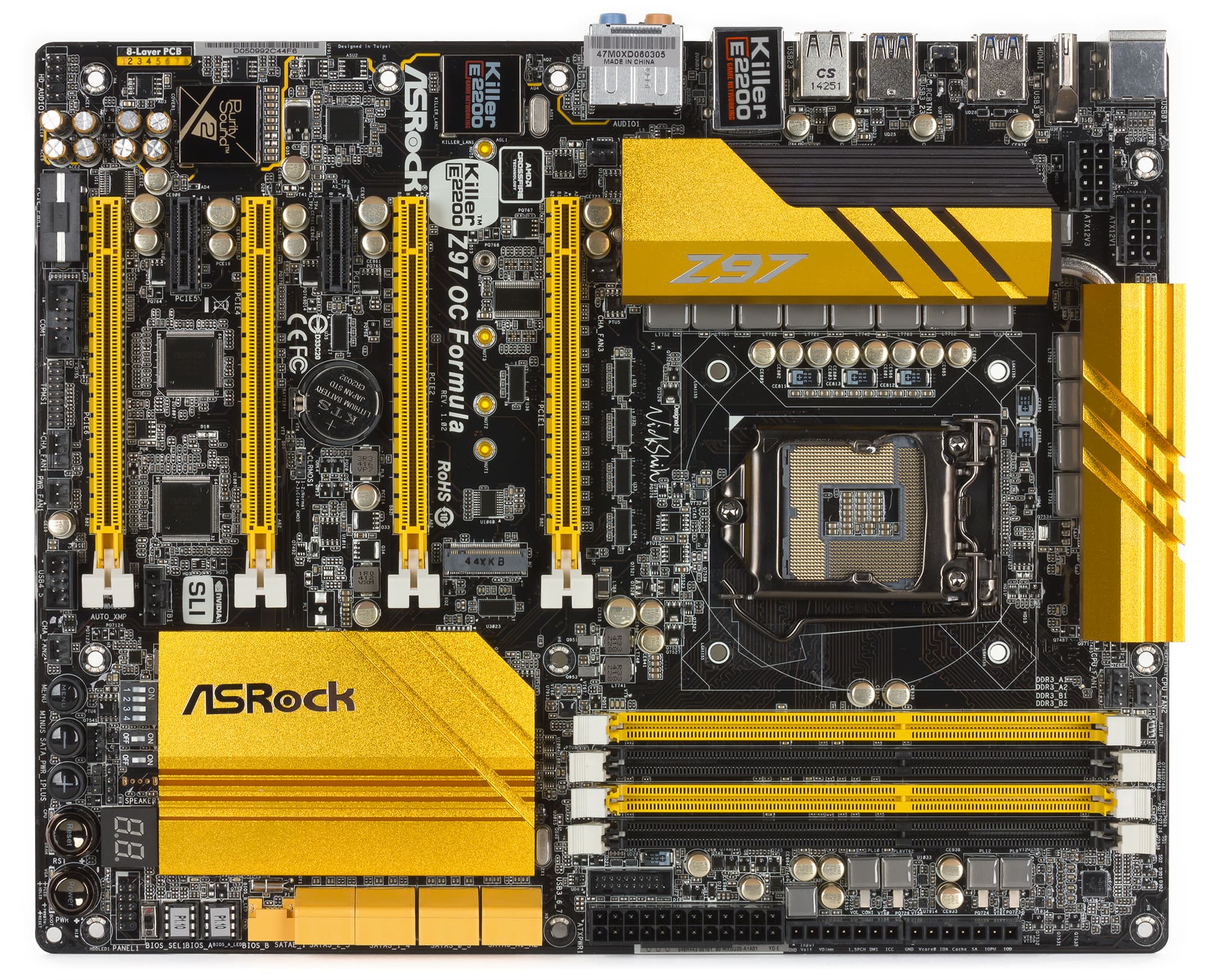

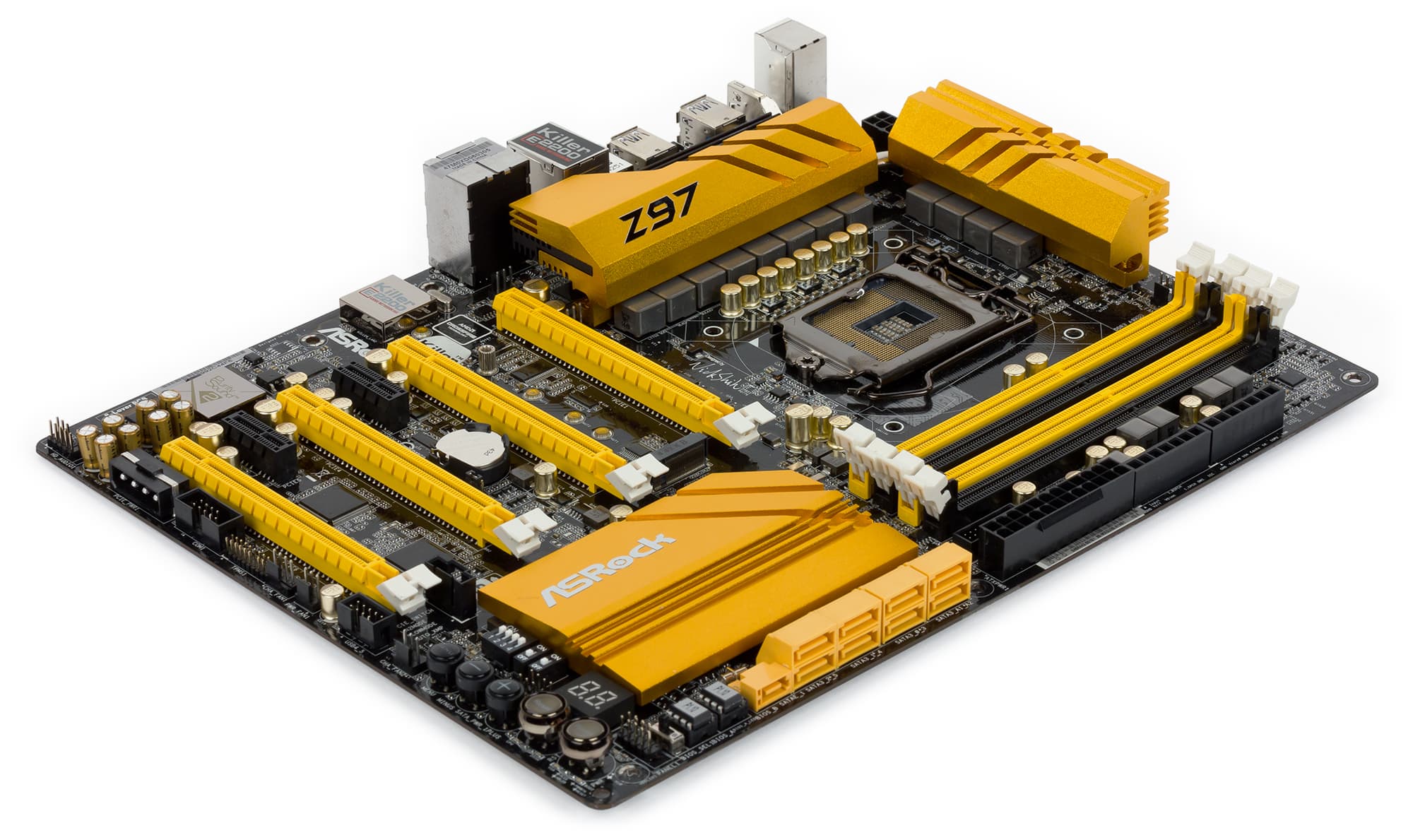

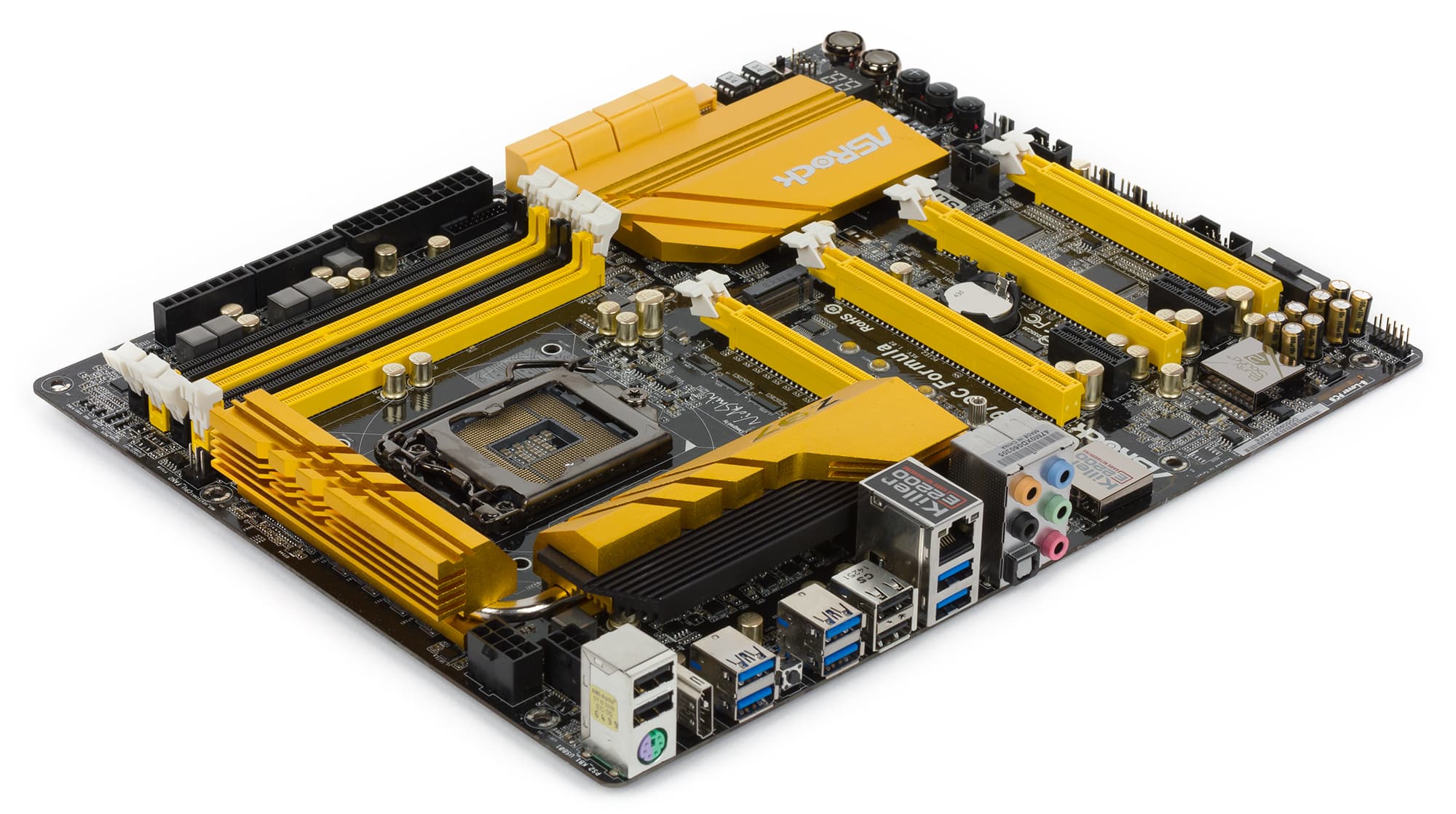

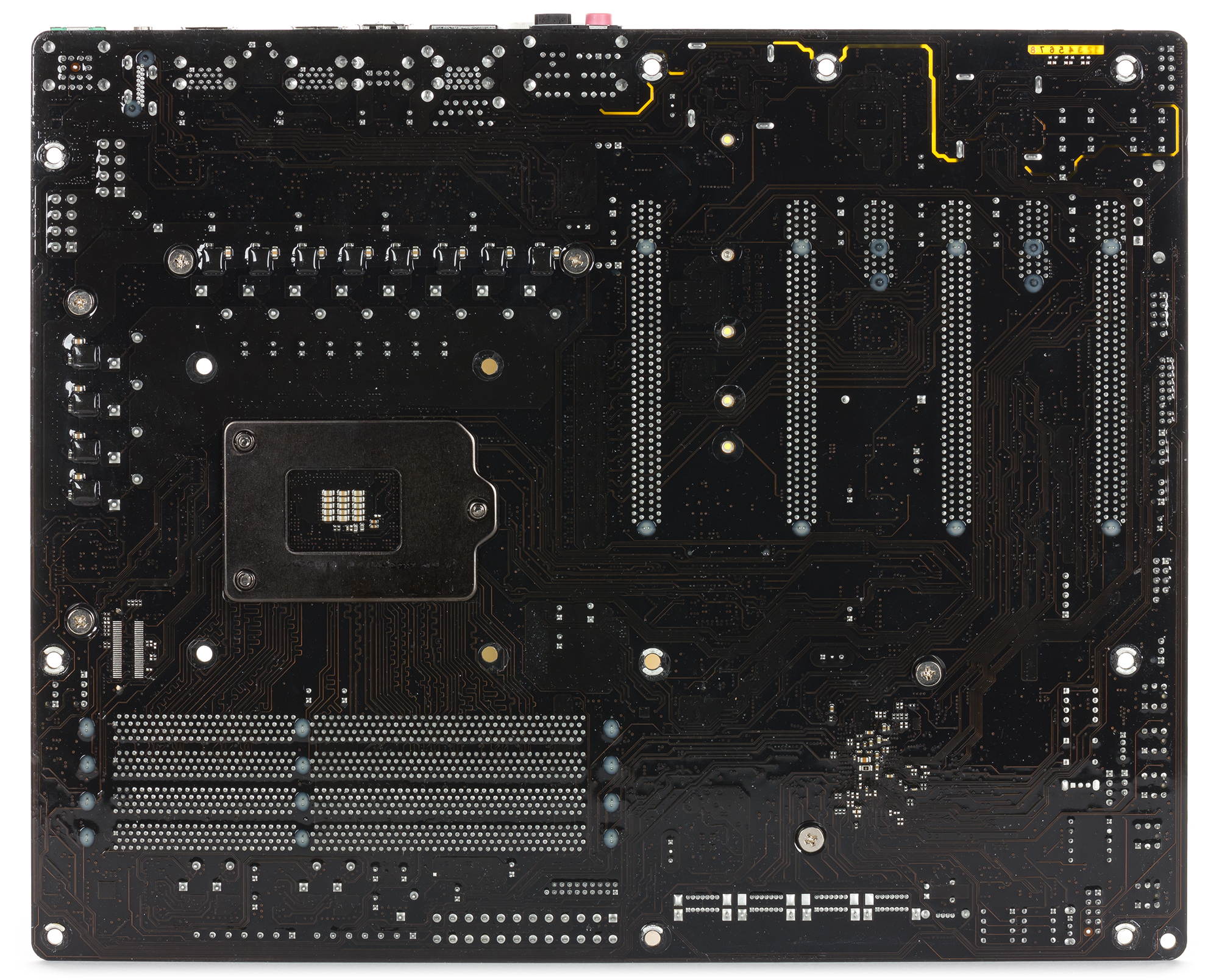

Плата ASRock Z97 OC Formula выполнена в полноценном форм-факторе ATX (305 × 244 мм), а для ее монтажа в корпус предусмотрены десять отверстий.

Чипсет и процессорный разъем

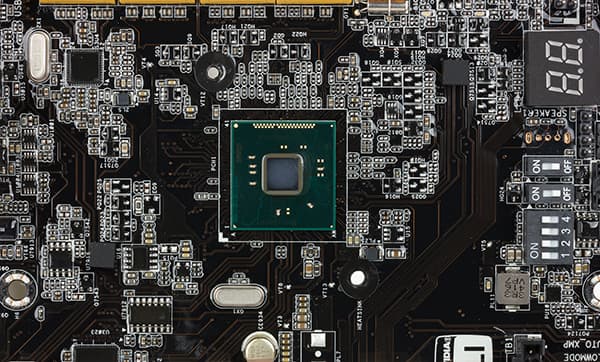

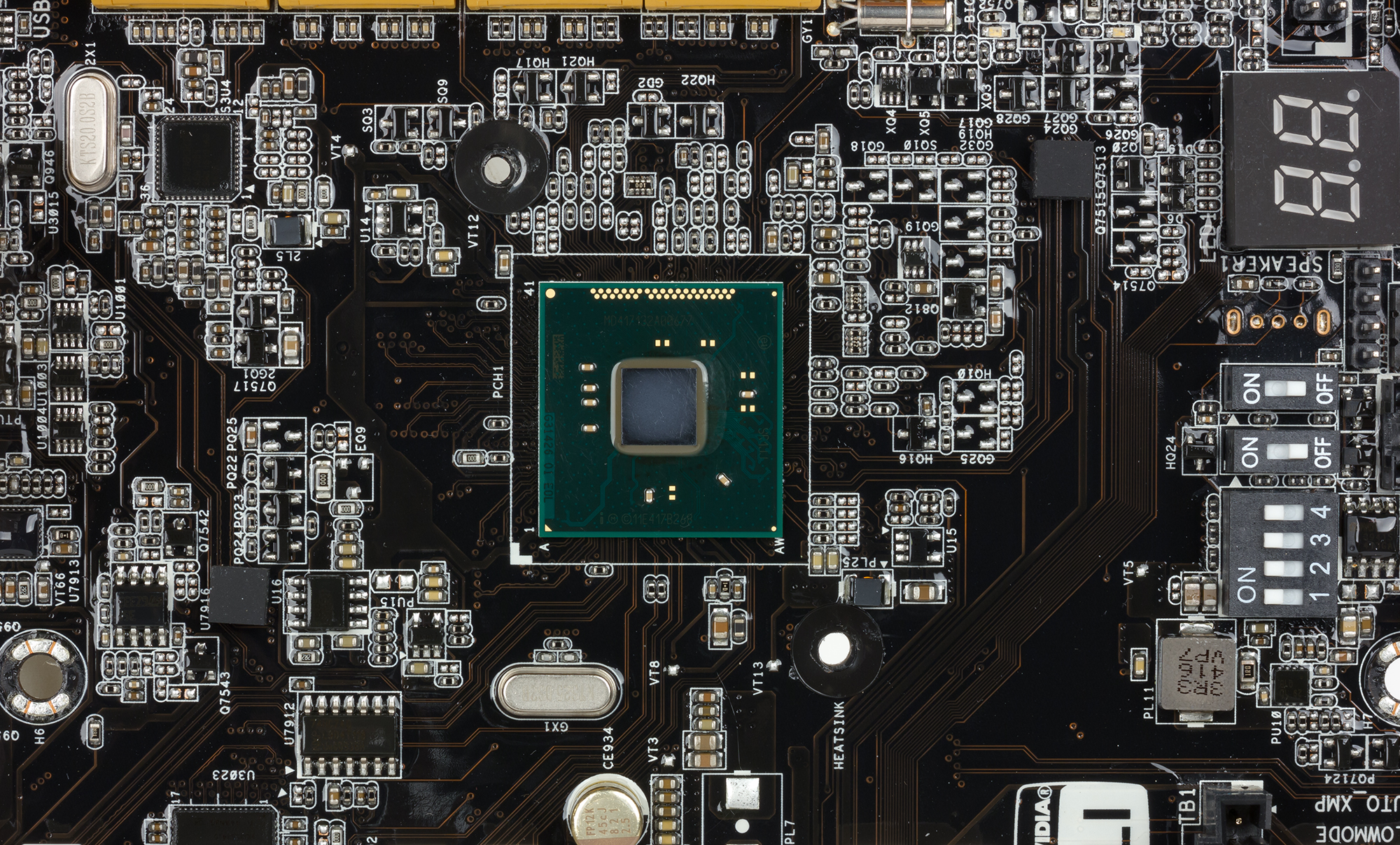

Плата ASRock Z97 OC Formula основана на чипсете Intel Z97, она поддерживает процессоры Intel Core четвертого поколения (Haswell, Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (Broadwell).


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате ASRock Z97 OC Formula предусмотрены четыре слота с форм-фактором PCI Express x16 (PCIE_1, PCIE_2, PCIE_4 и PCIE_6) и два слота PCI Express 2.0 x1.


Три слота с форм-фактором PCI Express x16 (PCIE_1, PCIE_2 и PCIE_4) выполнены с использованием 16 линий (портов) PCI Express 3.0 процессора Haswell. А вот еще один слот с форм-фактором PCI Express x16 (PCIE_6) выполнен с использованием четырех линий PCI Express 2.0 чипсета Intel Z97 и по сути является слотом PCI Express 2.0 x4. К сожалению, визуально этот слот не отличим от других слотов с форм-фактором PCI Express x16 (он точно такого же цвета), что не очень удобно.

Три слота PCI Express 3.0 x16 работают следующим образом. Если используется только первый слот PCIE_1, то он функционирует в режиме x16. При использовании одновременно двух слотов (PCIE_1 и PCIE_2), оба слота работают на скорости x8. Ну а при использовании одновременно трех слотов PCIE_1, PCIE_2 и PCIE_4, первый слот работает на скорости x8, а слоты PCIE_2 и PCIE_4 — на скоростях x4. То есть, первый слот переключаемый и может работать на скоростях x16/x8; второй слот также переключаемый и может работать на скоростях x8/x4, ну а третий слот (PCIE_4) может работать только на скорости x4.

.

Слот Режим работы
PCIE_1 x16 x8 x8
PCIE_2 x8 x4
PCIE_4 x4

Отметим, что плата поддерживает возможность объединения нескольких видеокарт (режимы Nvidia SLI и AMD CrossFire). Причем при установке двух и более видеокарт предусмотрена возможность подачи на слоты дополнительного питания через MOLEX- разъем.

Ну а два слота PCI Express 2.0 x1, реализованы с использованием двух линий PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI (максимальное разрешение 4096×2160@24 Гц). Никаких более разъемов не предусмотрено. Возможно, это и правильно, поскольку, во-первых, разъем HDMI имеется на подавляющем большинстве мониторов,а, во-вторых, такие платы ориентированы на работу с дискретной видеокартой.

SATA-порты, разъемы SATA Express и M.2

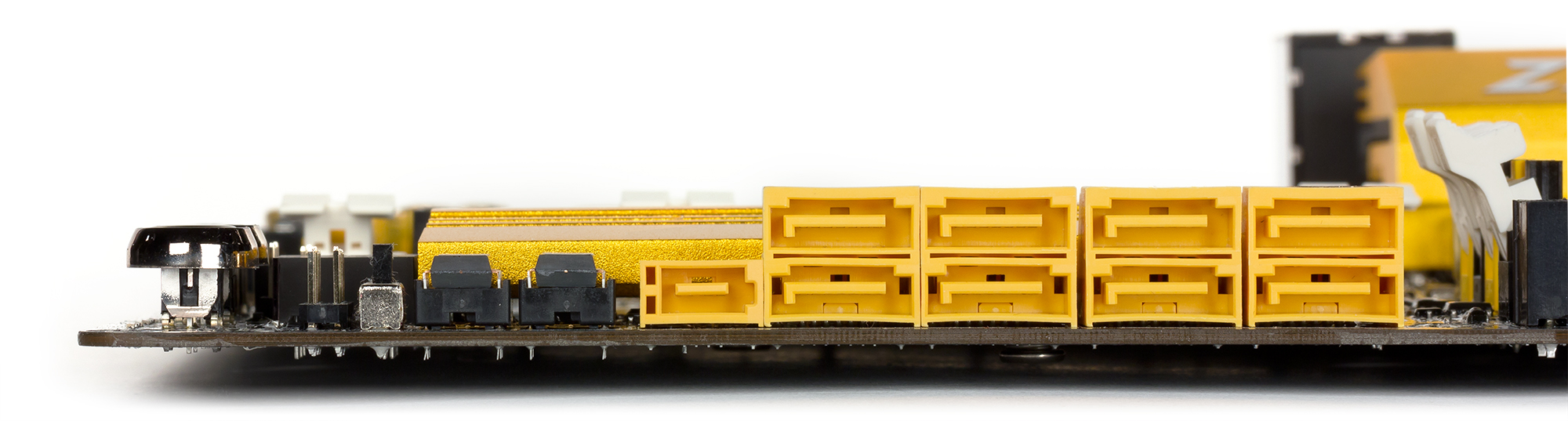

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с, один разъем SATA Express, а также разъем M.2.

Шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Два из шести чипсетных портов SATA 6 Гбит/с входят в состав разъема SATA Express (напомним, что в разъеме SATA Express задействуются еще и два чипсетных порта PСI Express 2.0).

Еще два порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061. Но для этих портов возможность создания RAID-массивов уже не предусмотрена.

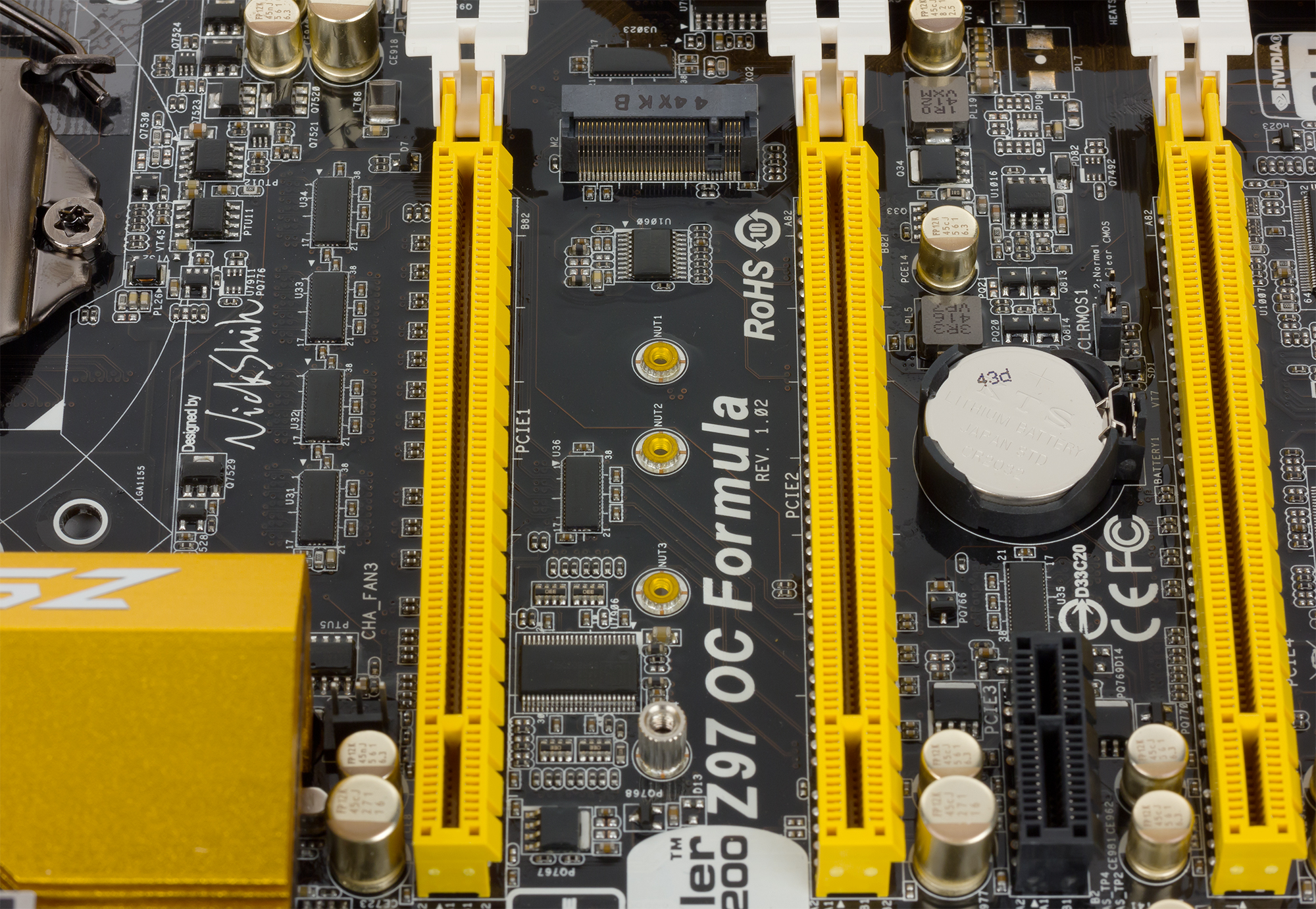

Разъемы M.2 на плате ASRock Z97 OC Formula поддерживает как устройства SATA 6 Гбит/с, так и устройства PCIe 2.0 x2. Соответственно, для реализации этого разъема M.2 задействуется два чипсетных порта PСI Express 2.0 и порт SATA 6 Гбит/с. Отметим, что разъем M.2 разделяем с разъемом SATA Express и двумя портами SATA 6 Гбит/с, (они входят в состав разъема SATA Express). Разъем M.2 поддерживает установку накопителей с типоразмером 2230/2242/2260/2280/22110.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате ASRock Z97 OC Formula предусмотрено восемь портов USB 3.0 и шесть портов USB 2.0.

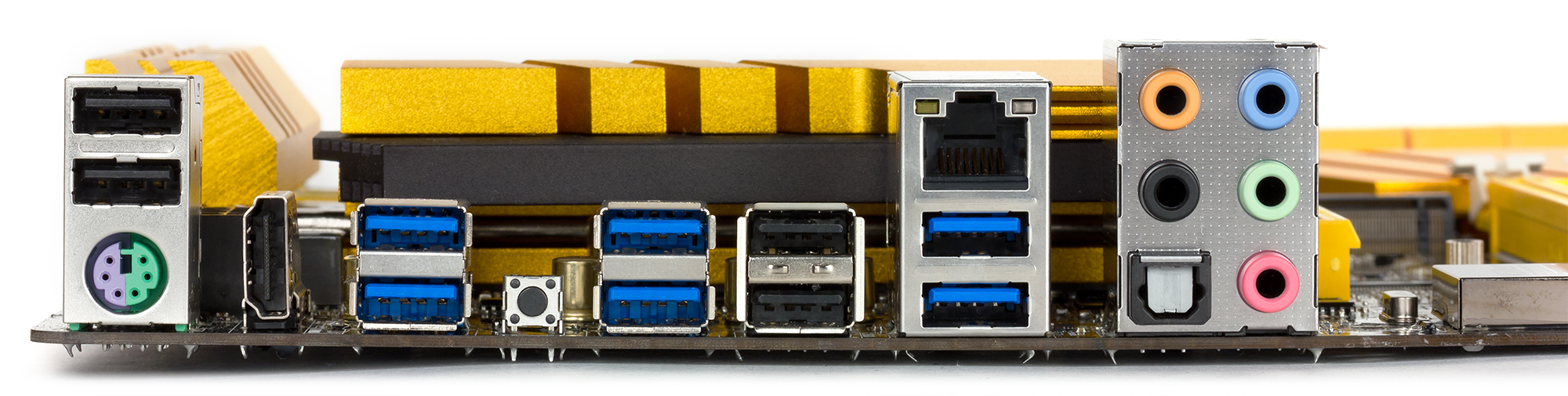

Шесть портов USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и один разъема для подключения портов USB 2.0).

Все порты USB 2.0 реализованы на базе чипсета. Напомним, что чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 могут быть портами USB 3.0. Поэтому, для реализации восьми портов USB 3.0 пришлось прибегнуть к дополнительному четырехпортовому хабу ASMedia ASM1074. Этот хаб использует один чипсетный порт USB 3.0 и дает на выходе четыре порта USB 3.0. Отметим, что все четыре порта USB 3.0 от хаба ASMedia ASM1074 выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сети на плате ASRock Z97 OC Formula реализован гигабитный интерфейса на базе контроллере Qualcomm Atheros Killer E2200.

Как это работает

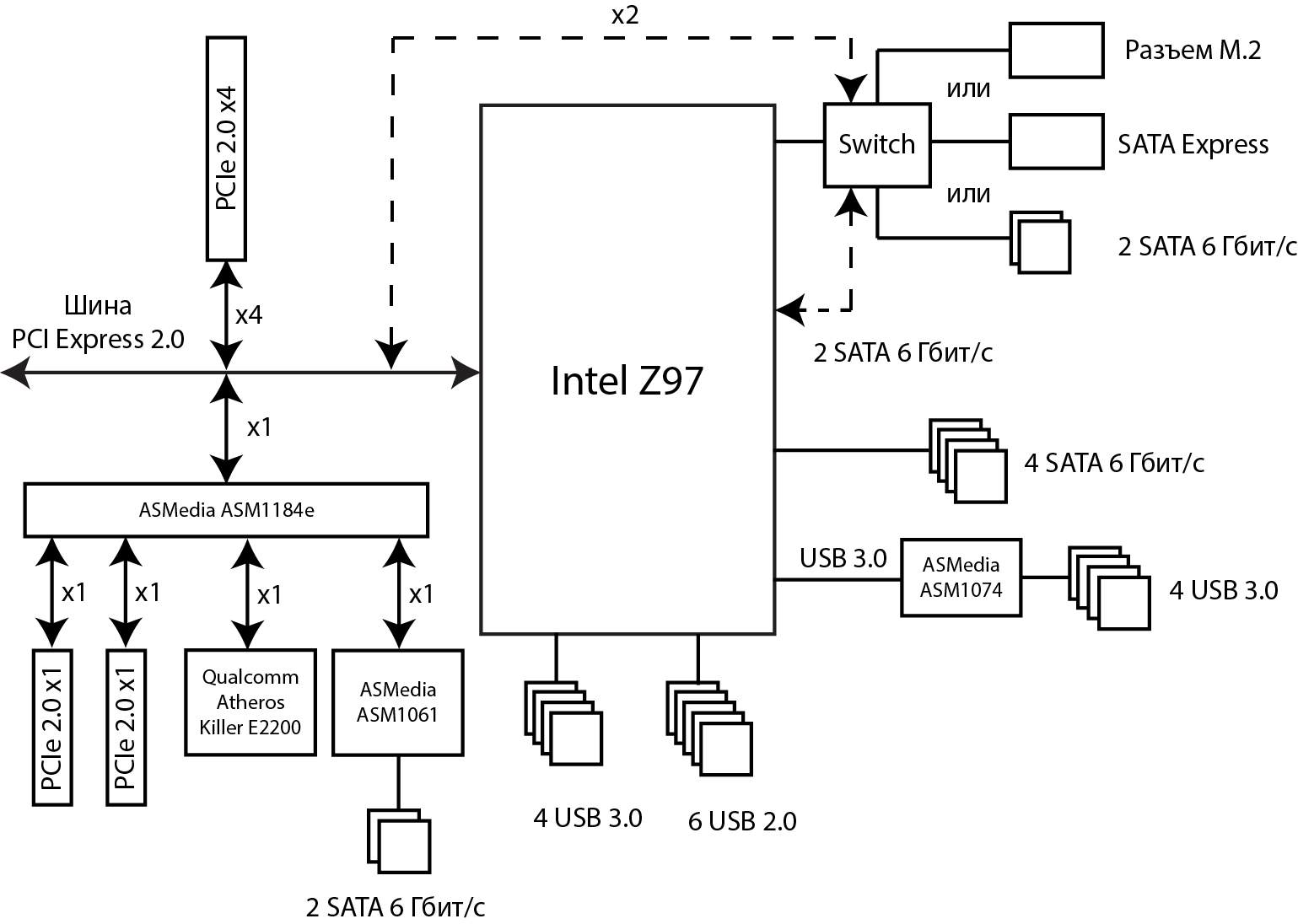

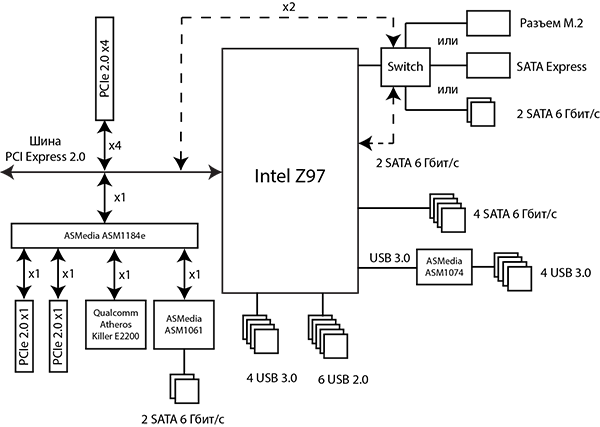

Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На два слота PCI Express 2.0 x1, один слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) в совокупности требуется шесть портов PCI Express 2.0. Еще один порт задействует сетевой контроллер. Далее, под SATA-контроллер требуется еще один порт PCI Express 2.0. Ну и по два порта требуется под разъем M.2 (PCIe x2) и разъем SATA Express. В результате получаем, что для того, чтобы все это работало одновременно, требуется 12 портов PCI Express 2.0. Однако в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми с учетом технологии Flexible I/O).

Нехватка портов PCI Express 2.0 в случае платы ASRock Z97 OC Formula решается следующим образом. Разъем SATA Express разделяем с разъемом M.2 (PCIe x2) и двумя портами SATA 6 Гбит/с, входящими в состав разъема SATA Express.

То есть, если используется разъем SATA Express, то разъем M.2 будет недоступен, и наоборот. Таким образом, для разъема M.2 и разъема SATA Express в совокупности требуется только два порта PCI Express 2.0. Соответственно, требуется уже не 12, а только 10 портов PCI Express 2.0

Ну и кроме того, на плате используется дополнительный пятипортовый коммутатор портов PCI Express 2.0 ASMedia ASM1184e. Используя на входе одну линию PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе четыре линии. С учетом коммутатора получаем, что всего имеется 13 свободных портов PCI Express 2.0: семь от чипсета (с учетом одного порта, занятого под коммутатор) и четыре от коммутатора. А требуется только 10 портов PCI Express 2.0.

К сожалению, компания ASRock не предоставляет детальной информации о своих платах, а потому сказать однозначно, что́ именно подключено к коммутатору, а что — напрямую к чипсету, мы не можем. Здесь могут быть различные варианты, и один из таких возможных вариантов подключения слотов, разъемов и контроллеров к чипсету Intel Z97 на плате ASRock Z97 OC Formula приводится далее.

Еще раз подчеркнем, что это лишь один из возможных вариантов подключения, и на самом деле к коммутатору ASMedia ASM1184e могут быть подключен слот PCI Express 2.0 x4 или подключены два слота PCI Express 2.0 x1 и только один контроллер (ASMedia ASM1061 или Qualcomm Atheros Killer E2200). Но важно, что приведенная в качестве возможного варианта схема подключения наглядно демонстрирует, что портов PCI Express 2.0 вполне хватает.

Теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода. Напомним, что в чипсете Intel Z97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible I/O позволяет переконфигурировать часть этих портов.

Прежде всего отметим, что пять чипсетных портов USB 3.0, а также четыре порта SATA 6 Гбит/с и пять портов PCI Express 2.0 (в предполагаемой схемы подключения) строго фиксированы. А вот еще два порта порта могут быть сконфигурированы как порты SATA 6 Гбит/с или PCI Express 2.0 (на схеме они показаны пунктирными линиями). Все зависит от того, какой разъем задействуется (SATA Express или M.2) и какое устройство (PCIe или SATA) подключается к этим разъемам. Если к разъему SATA Express или M.2 подключается SATA-устройство, то два высокоскоростных порта конфигурируются как два порта SATA 6 Гбит/с. Если же к этим разъемам подключается PCIe устройства, то два высокоскоростных порта конфигурируются как два порта PCI Express 2.0. И в любом случае на плате ASRock Z97 OC Formula реализовано только 16 чипсетных высокоскоростных портов ввода/вывода: 5 портов USB 3.0, 4 порта SATA 6 Гбит/с и 7 портов PCI Express 2.0 или же 5 портов USB 3.0, 6 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0.

Дополнительные особенности

Среди дополнительных особенностей платы ASRock Z97 OC Formula можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке. Кроме того, есть и специфический разъем, расположенный рядом с разъемами SATA, называемый HDD Saver Connector. Это фирменный разъем встречается на всех новых платах ASRock. К этому разъему в комплекте с платой поставляется специальный кабель HDD Saver Cable, который позволяет подключить питание одного или двух SATA-накопителей. То есть с одной стороны этот кабель подключается к разъему HDD Saver Connector, а с другой — к разъемам питания SATA-накопителей. Смысл такого подключения состоит в том, что подключенные к разъему накопители с помощью специальной утилиты можно отключать. То есть, позволяет делать подключенные накопители «невидимыми» при их программном отключении.

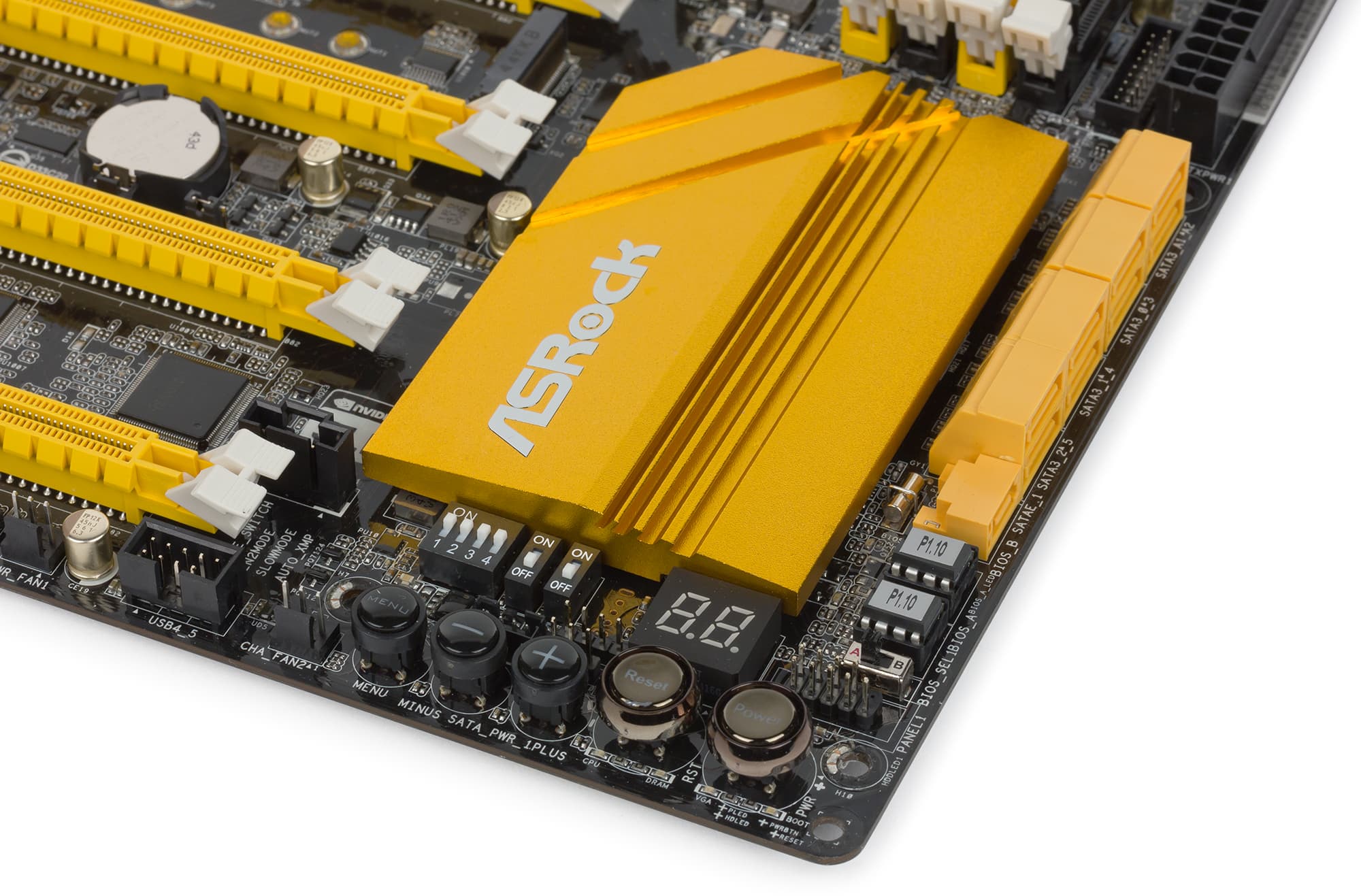

К другим особенностям платы можно отнести наличие кнопок включения и перезагрузки, индикатора POST-кодов и кнопки сброса настроек BIOS, которая расположена на задней панели платы. Кроме того, на плате имеется две микросхемы BIOS, а специальный переключатель позволяет выбирать, какую именно микросхему BIOS использовать для работы.

Есть на плате ASRock Z97 OC Formula и четырехпозиционный конфигуратор работы слотов PCI Express x16, который позволяет отключить любой из этих слотов.

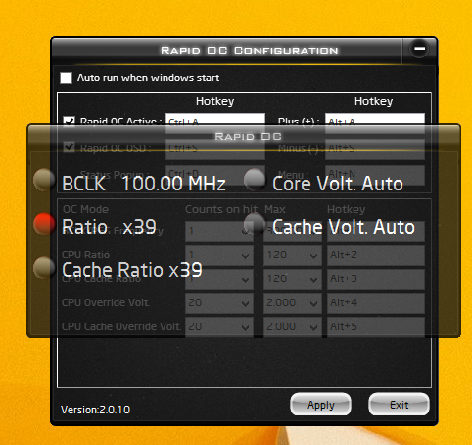

Кроме того, имеется и две кнопки («+» и «−») быстрого разгона системы (Rapid OC), которые позволяют увеличивать и уменьшать тактовую частоту работы процессора. Правда, тут стоит сделать одно замечание. Для того, что бы эти кнопки заработали, нужно дополнительно установить утилиту Rapid OC.

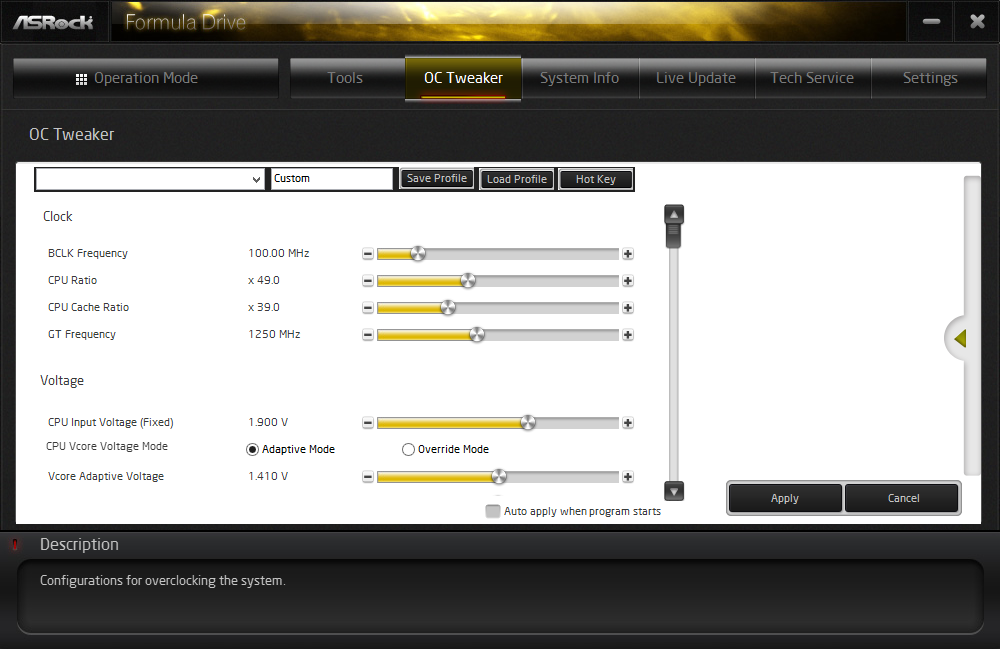

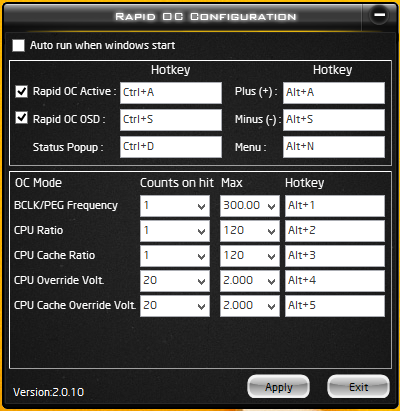

Данная утилита позволяет производить разгон процессора и без использования кнопок Rapid OC, а просто назначая для разгона комбинации клавиш.

После этого, однократное нажатие на кнопку «+» будет увеличивать на один шаг коэффициент умножения процессора, а нажатие на кнопку «−», соответственно, уменьшать.

Кроме того, можно задать и изменение напряжения на ядре процессора при его разгоне.

Казалось бы, все продумано и очень удобно. Но, увы, эффективность этой утилиты оставляет желать лучшего.

К примеру, используя данный быстрый разгон мы смогли увеличить тактовую частоту работы процессора Intel Core i7-4770K до 4,6 ГГц. А при разгоне через UEFI BIOS с динамическим изменение напряжения питания тот же процессор мог работать при частоте 4,9 ГГц.

Имеется на плате и кнопка «Menu», которую можно использовать в паре с утилитой Rapid OC для переключения между пунктами меню.

Вообще, если разгонять процессор не классическим способом (через настройки UEFI BIOS), а с помощью утилит, то лучше воспользоваться утилитой Formula Drive, которая позволяет менять коэффициент умножения, частоту BCLK и напряжение питания без перезагрузки системы.

Следующая особенность — это наличие специфических для оверклокинга переключателей Slow Mode и LN2. В режиме Slow Mode процессор работает на минимальной частоте, а переключатель LN2 (он присутствует на большинстве плат, ориентированных на разгон) используется в случае охлаждения процессора жидким азотом.

Как видим, различных кнопок и переключателей на плате очень много, однако, не стоит забывать, что все они доступны только в том случае, если плата не устанавливается в корпус ПК.

Еще одна особенность платы ASRock Z97 OC Formula заключается в том, что на ней имеется специальный разъем Thunderbolt AIC Connector, который совместим с PCIe-картами ASRock Thunderbolt 2 AIC. Правда, найти такую карту отдельно в продаже не так-то просто. Да и сам интерфейс Thunderbolt, надо признать, так и не получил широкого распространения. Так что наличие разъема Thunderbolt AIC Connector вряд ли можно считать актуальным.

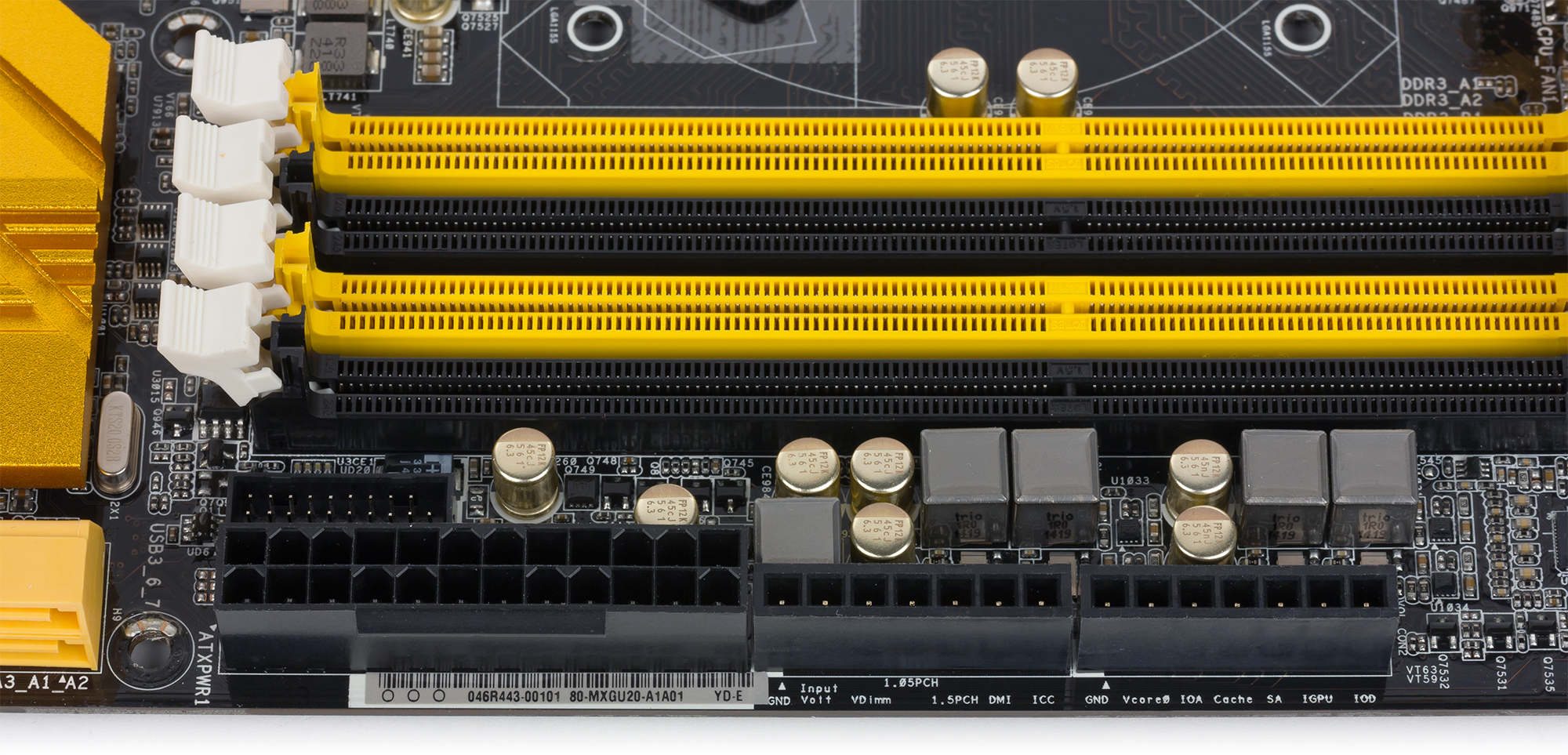

Впрочем, на этом список особенностей платы ASRock Z97 OC Formula не заканчивается. Следующее, о чем стоит сказать, это наличие контактных разъемов (V-probe) для измерения напряжения на процессоре, памяти и т.д. Опять-таки такие контактные разъемы присутствуют именно на тех платах, которые ориентированы на разгон.

Ну и последняя особенность платы — это защитное покрытие Conformal Coating. Вся плата (со всеми микросхемами) спереди и сзади покрыта специальным полупрозрачным составом, защищающим плату от попадания жидкости. С одной стороны, это очень неплохо, особенно с учетом того обстоятельства, что данная плата ориентирована на работу без установки в корпус ПК. Но, с другой стороны, разглядеть маркировку микросхем при наличии такого защитного покрытия — это очень нетривиальная задача.

Система питания

Для подключения блока питания на плате ASRock Z97 OC Formula предназначены 24-контактный и два 8-контактных разъема. Кроме того, есть и MOLEX-разъем для дополнительного питания слотов PСI Express x16.

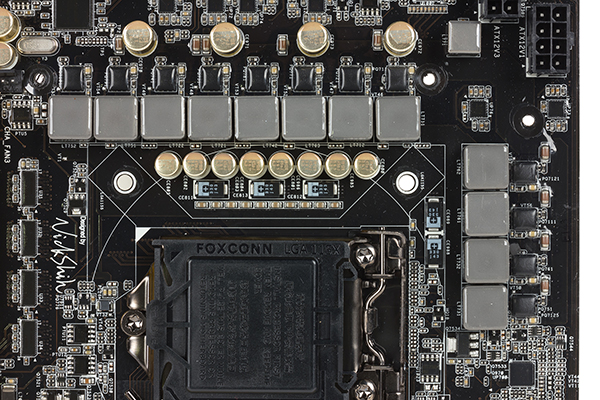

Регулятор напряжения питания процессора является 12-канальным и основан на 6-фазном PWM-контроллере Intersil ISL6379. Ну а двенадцать каналов питания из шести фаз получается с помощью удвоителей фаз питания ISL6611ACRZ. Сами каналы питания построены с применением NexFet MOSFET-транзисторов, однако, разглядеть маркировку на этих транзисторах из-за покрытия Conformal Coating не представляется возможным.

Регулятор напряжения питания памяти является 4-фазным, причем, этот регулятор основан на таком же PWM-контроллере Intersil ISL6379, что и регулятор напряжения питания процессора.

Система охлаждения

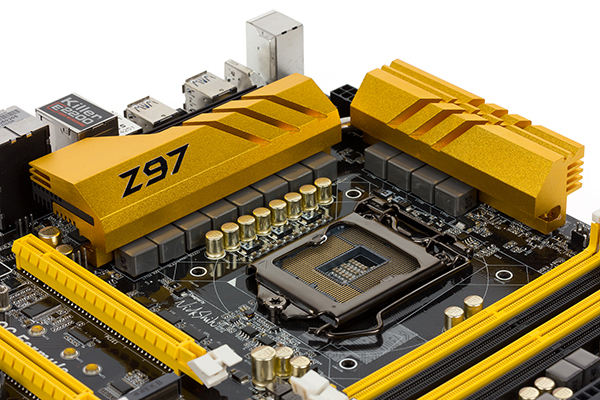

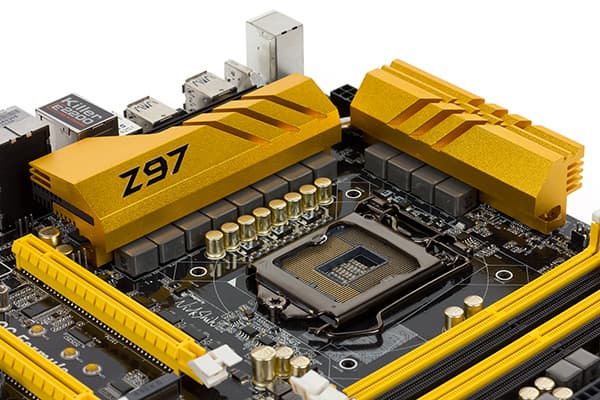

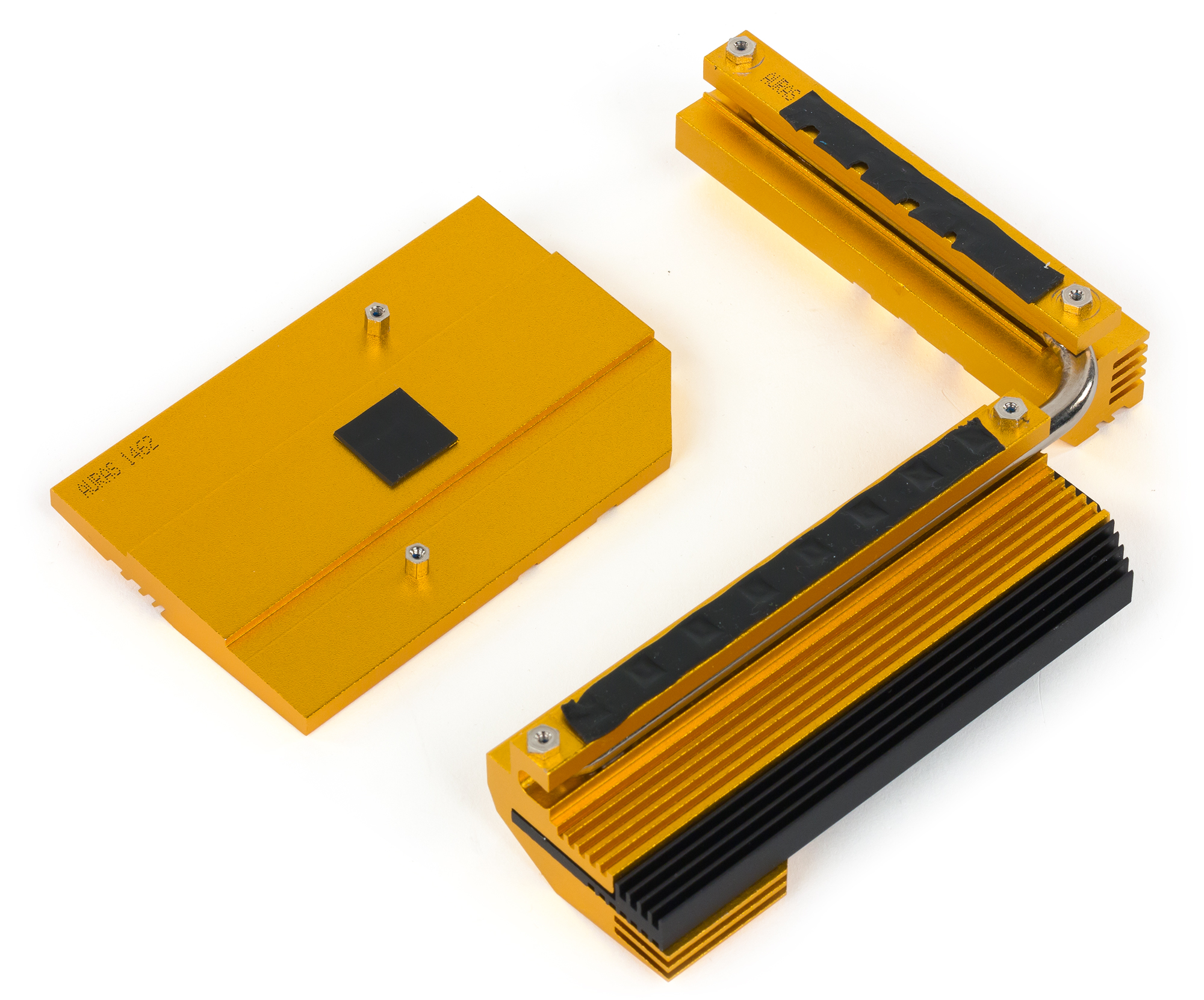

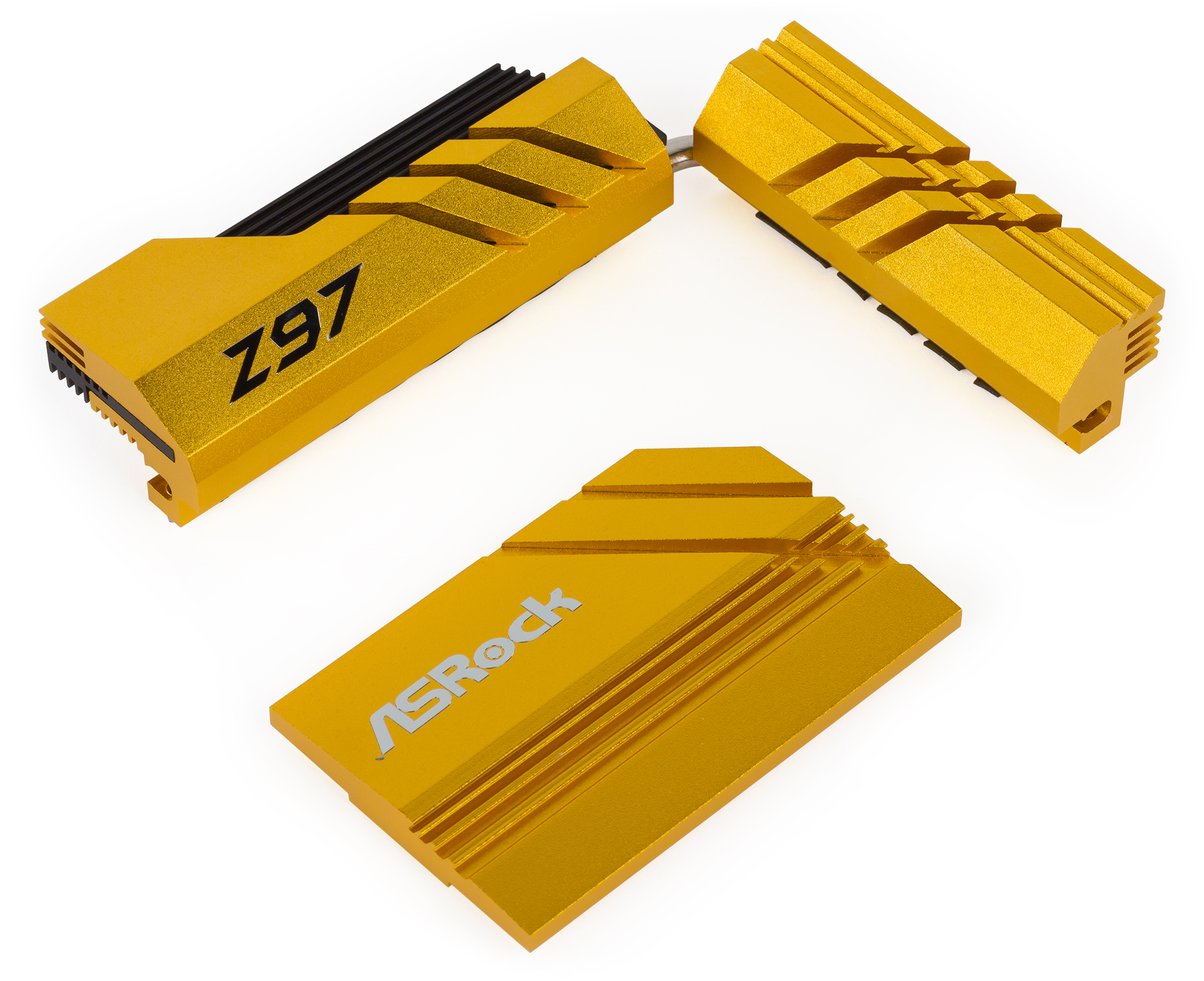

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате используется составной радиатор, состоящий из двух частей, соединенных тепловой трубкой. Также имеется отдельный радиатор, установленный на самом чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и пять трехконтактных разъемов для подключения вентиляторов.

Аудиоподсистема

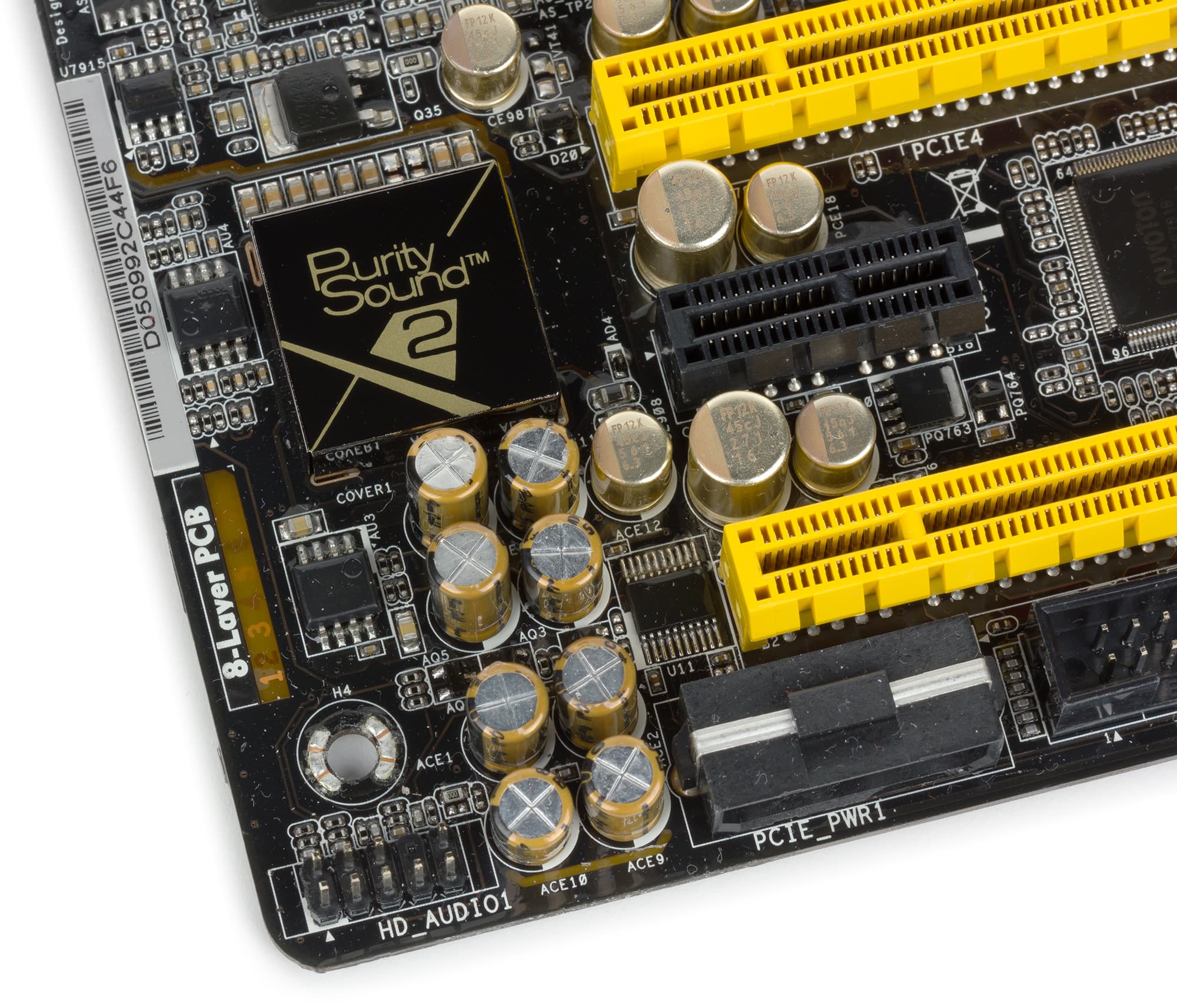

Аудиоподсистема материнской платы ASRock Z97 OC Formula включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Кроме того, имеется отдельный усилитель для наушников TI NE5532 (с поддержкой наушников с импедансом 600 Ом) и используются особые аудиоконденсаторы с золотым напылением (Nichicon Fine Gold Series Audio Caps). Сам аудиокодек закрыт металлическим чехлом с надписью Purity Sound 2 (маркетинговое название аудиоподсистемы). На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Z97 OC Formula получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,04, −0,25
Очень хорошо
Уровень шума, дБ (А)
−84,7
Хорошо
Динамический диапазон, дБ (А)
85,1
Хорошо
Гармонические искажения, %
0,0055
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,9
Посредственно
Интермодуляционные искажения + шум, %
0,014
Очень хорошо
Взаимопроникновение каналов, дБ
−81,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,025
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

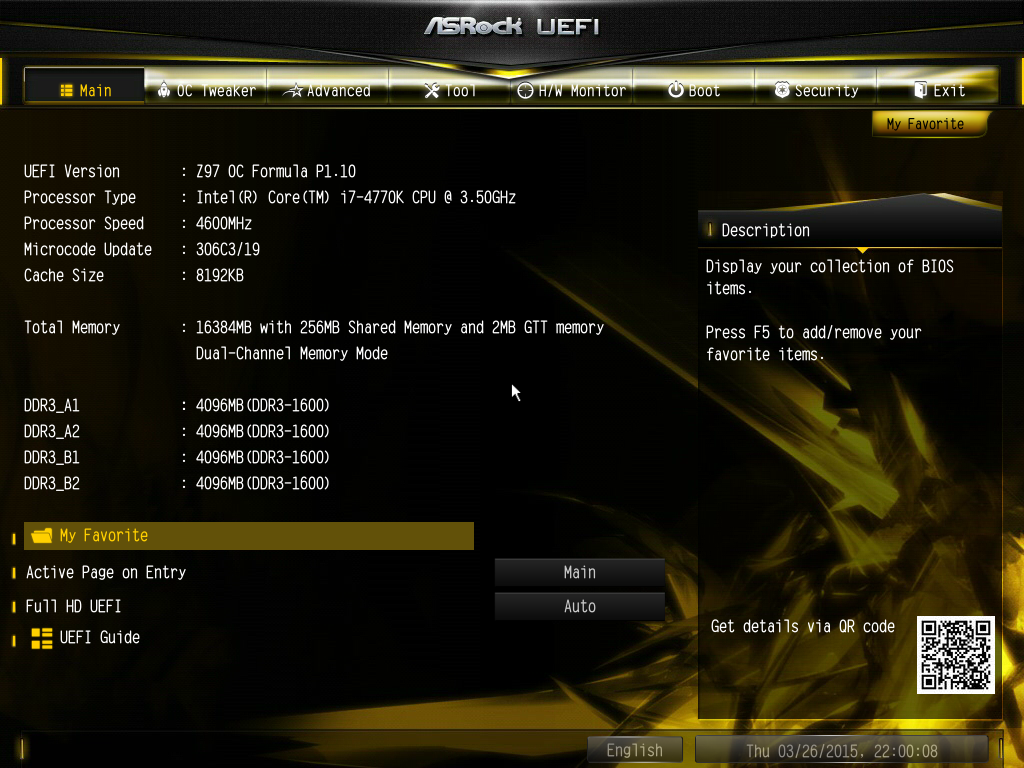

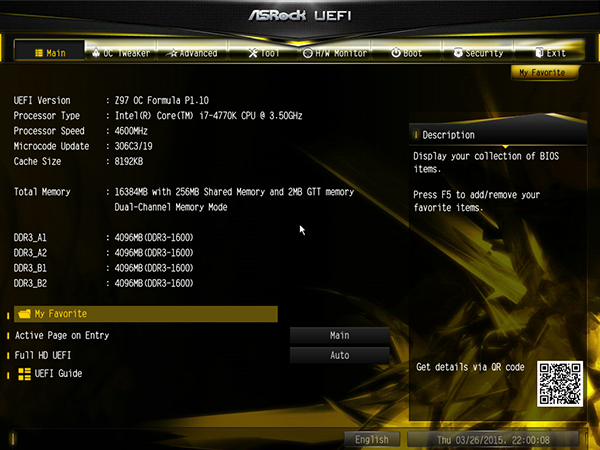

В заключение рассмотрим особенности настройки платы ASRock Z97 OC Formula через UEFI BIOS. Как уже отмечалось, на плате используются две микросхемы BIOS, и с помощью переключателя можно выбирать конкретную микросхему для загрузки.

По своим функциональным возможностям UEFI BIOS на плате ASRock Z97 OC Formula мало чем отличается от UEFI BIOS на других платах ASRock на базе чипсета Intel Z97.

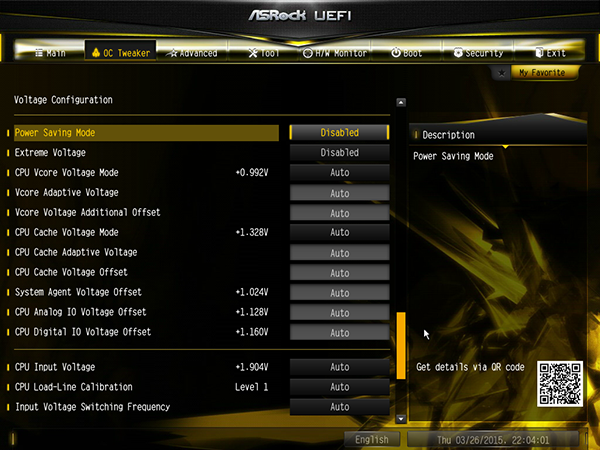

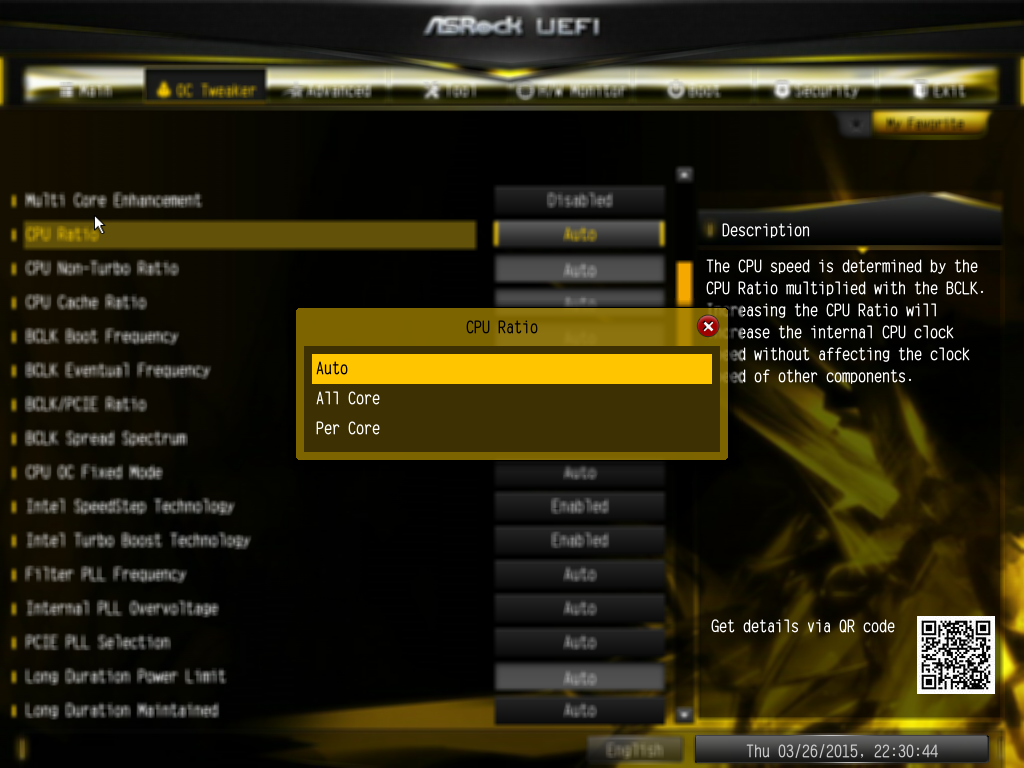

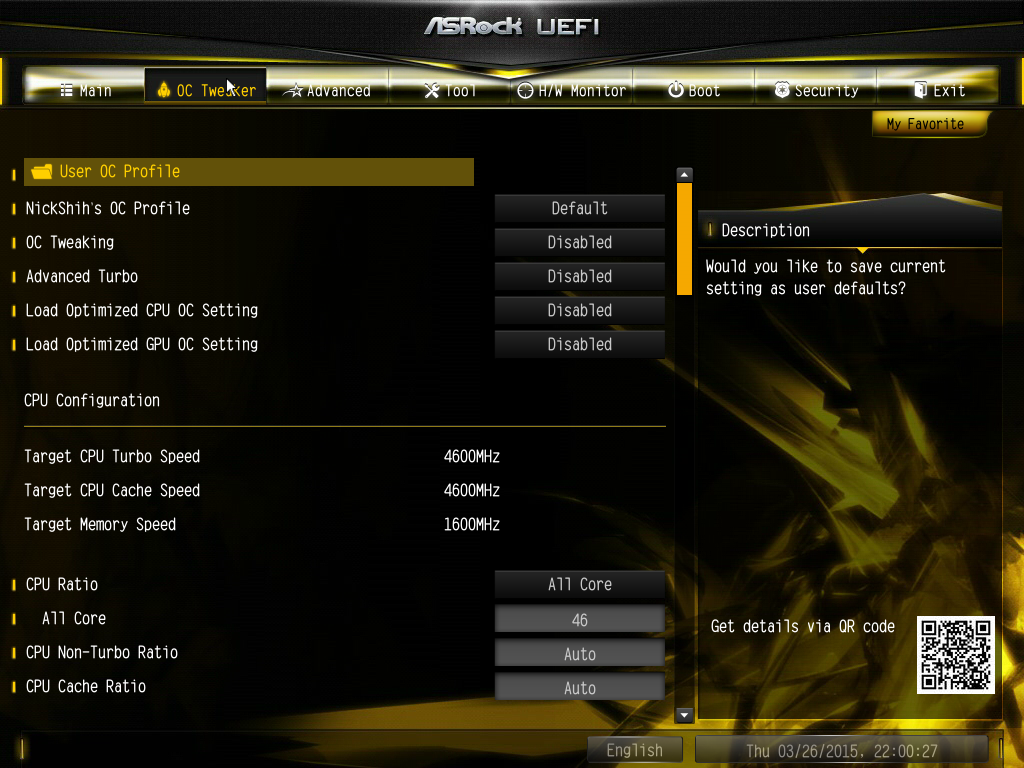

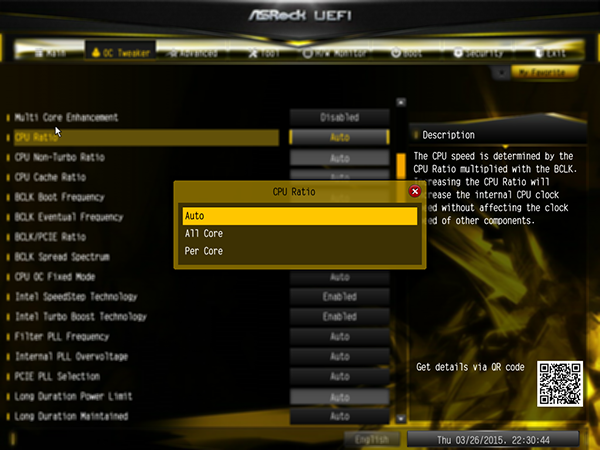

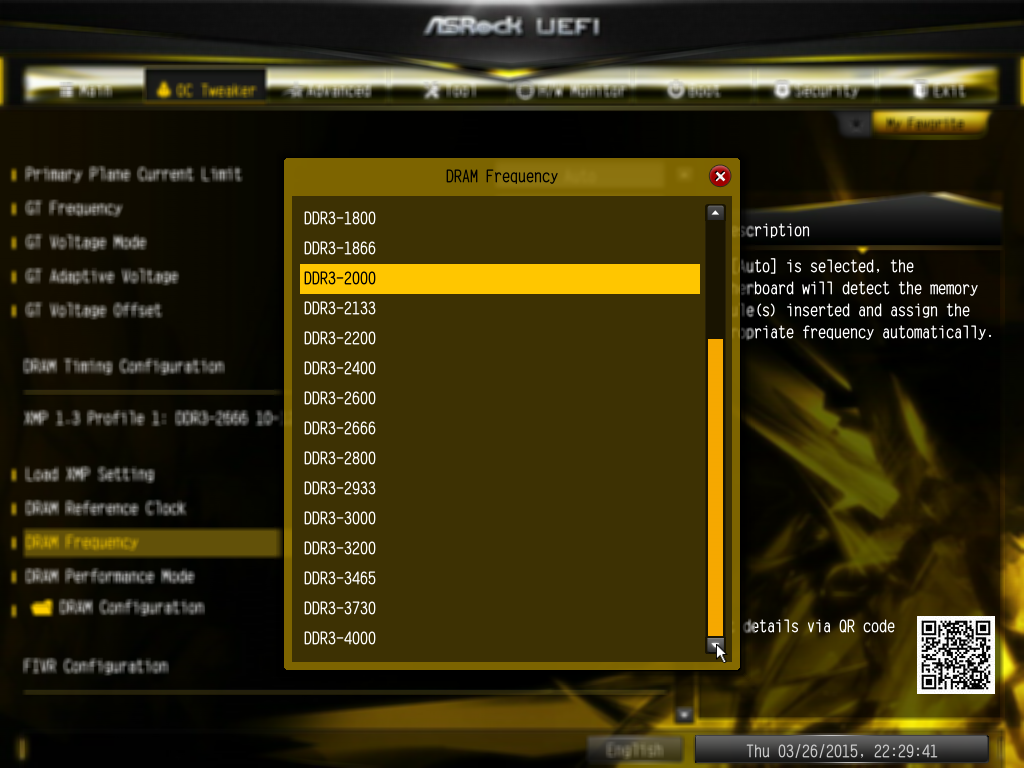

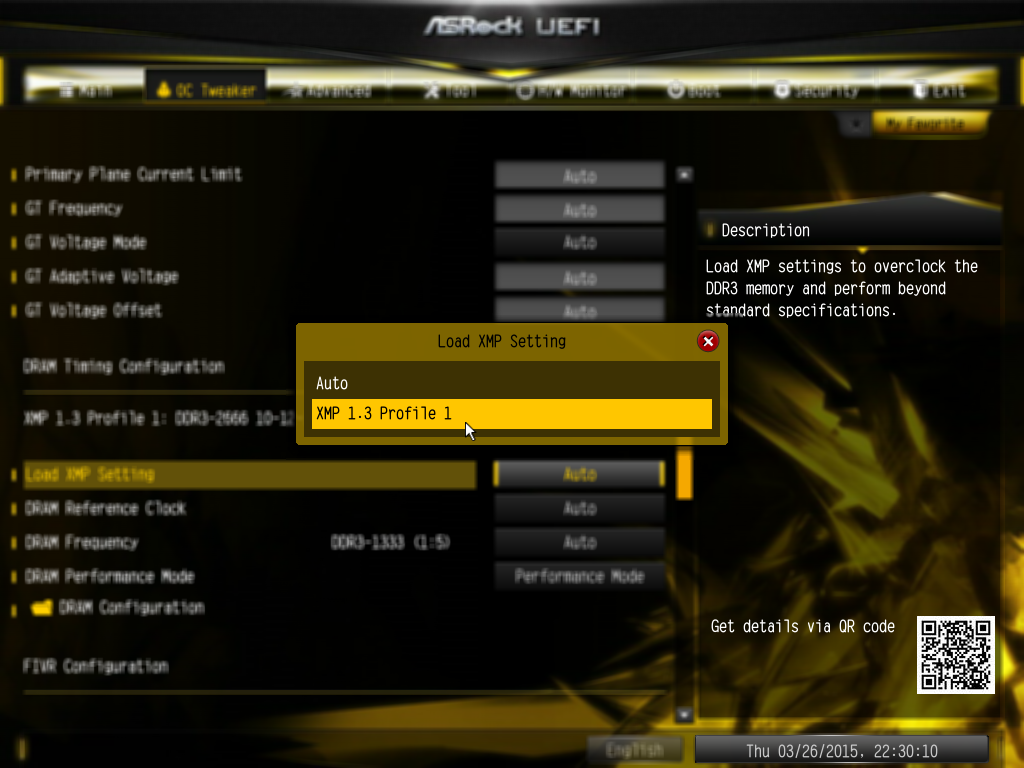

Для разгона процессора и памяти в UEFI BIOS традиционно предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 4000 МГц. Конечно же, имеется возможность настройки таймингов памяти, а также выбора XMP-профиля.

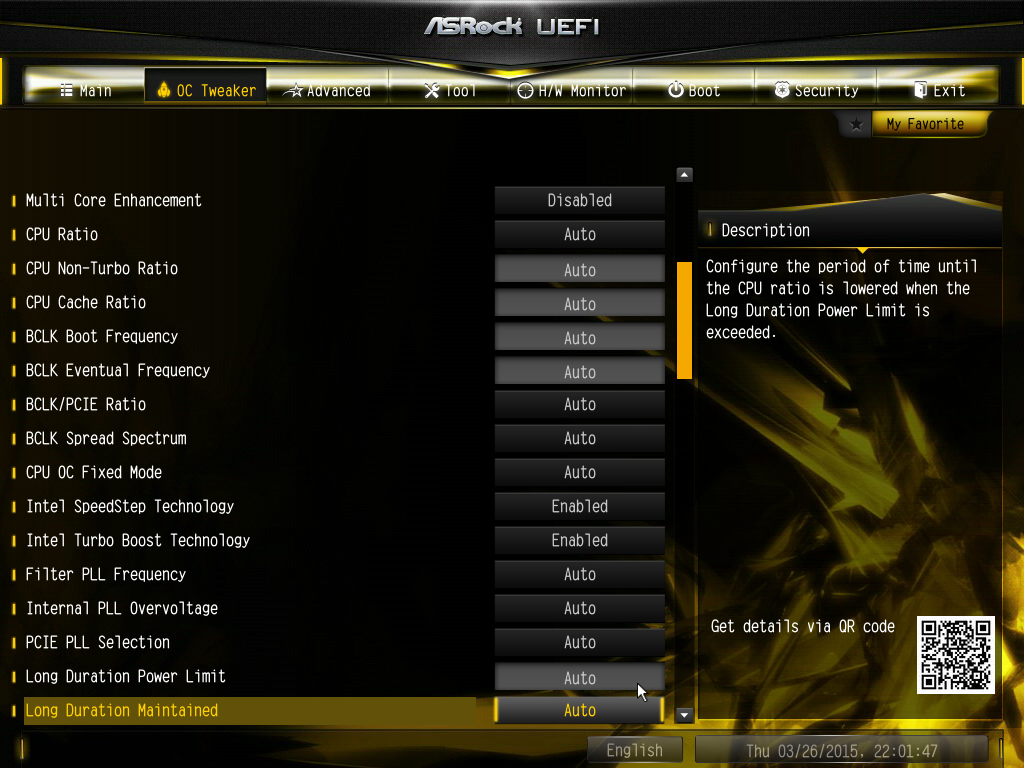

Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost.

При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

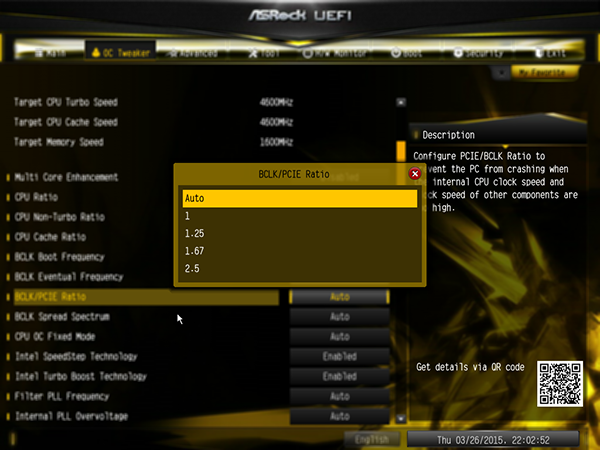

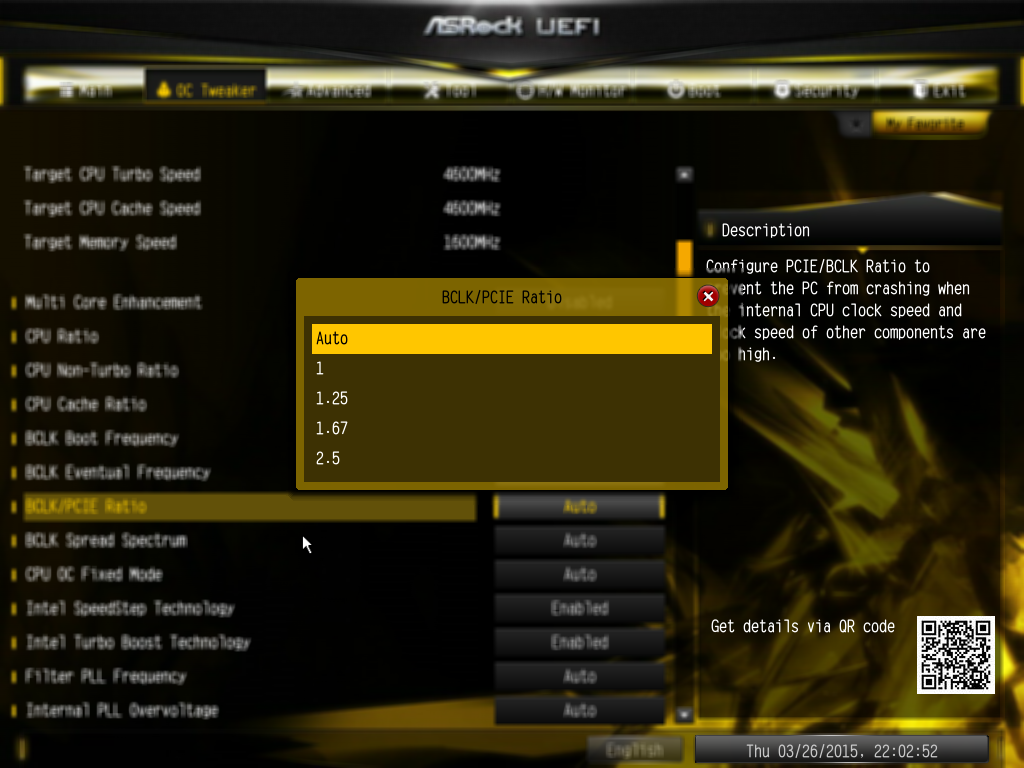

Разгон процессора возможен не только путем увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK Frequency и частотный множитель BCLK/PCIE Ratio.

Частота BCLK Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением BCLK Frequency на частотный множитель BCLK/PCIE Ratio.

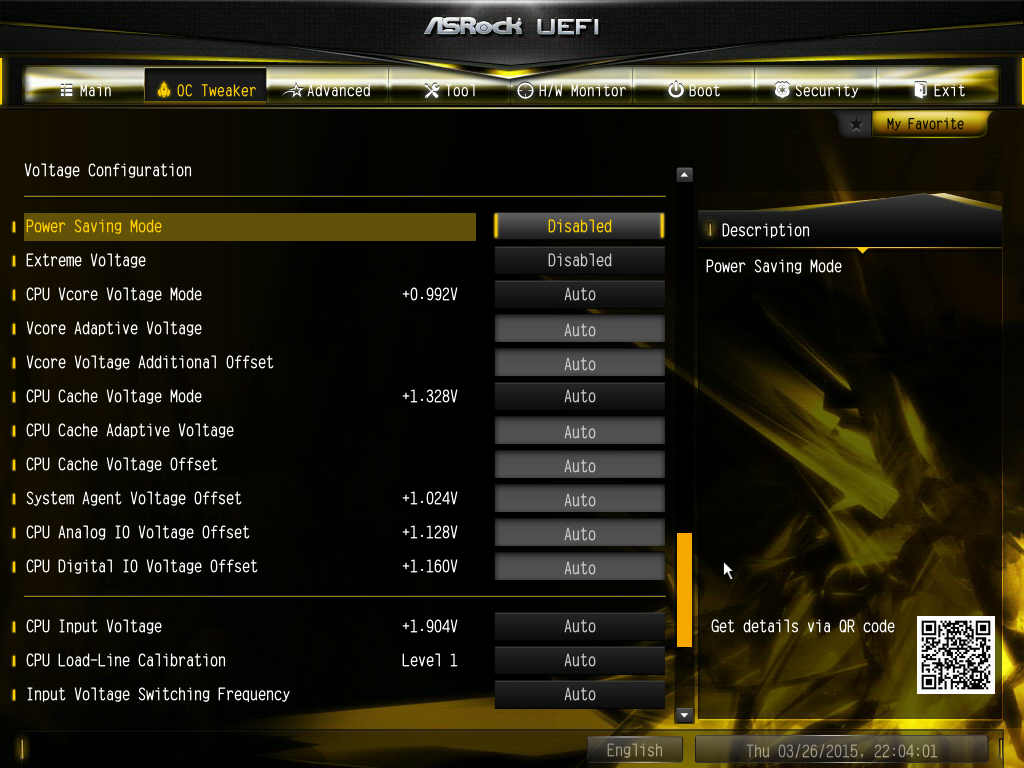

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

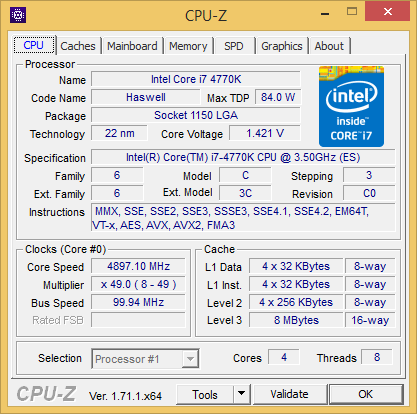

В качестве примера укажем, что процессор Intel Core i7-4770K на этой плате нам удалось разогнать до частоты 4,9 ГГц при частоте BCLK Frequency 100 МГц и множителе BCLK/PCIE Ratio равном 1,00. Для разгона мы изменяли только коэффициент умножения (49), а все остальные параметры не изменялись (значения auto). Отметим, что при таком разгоне напряжение питания ядер процессора устанавливается равным 1,421 В.

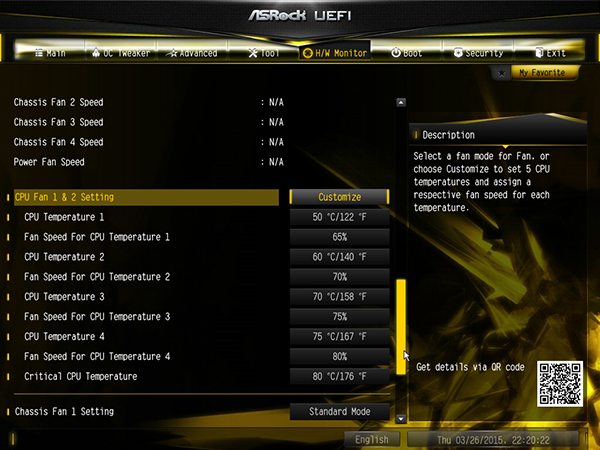

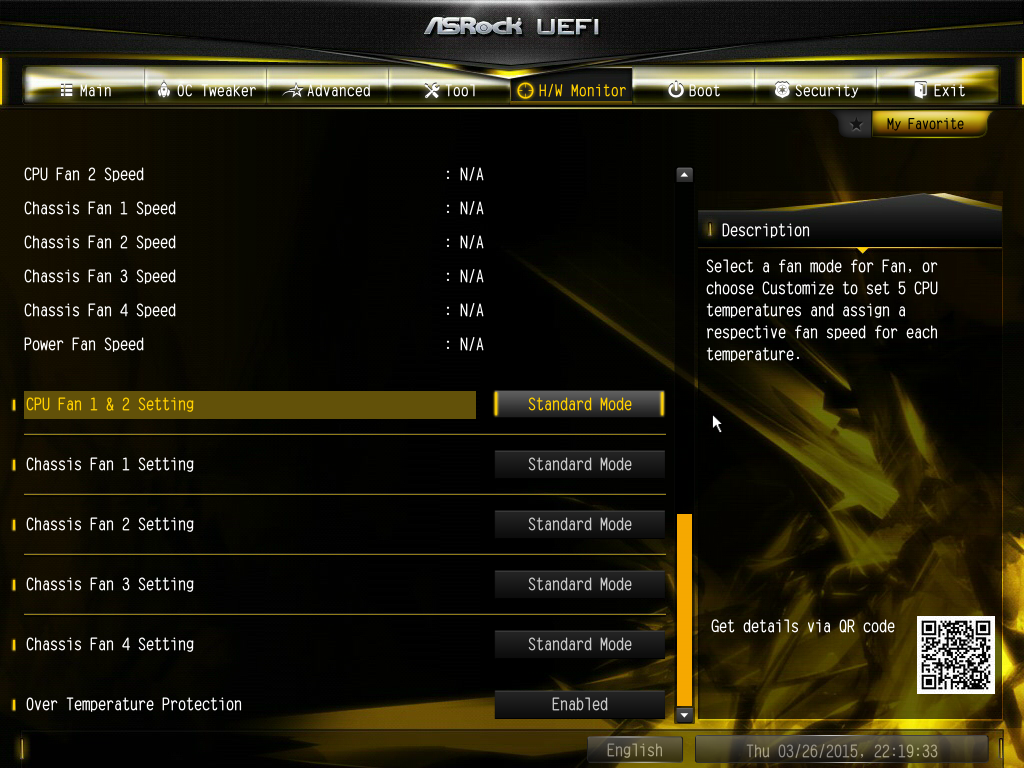

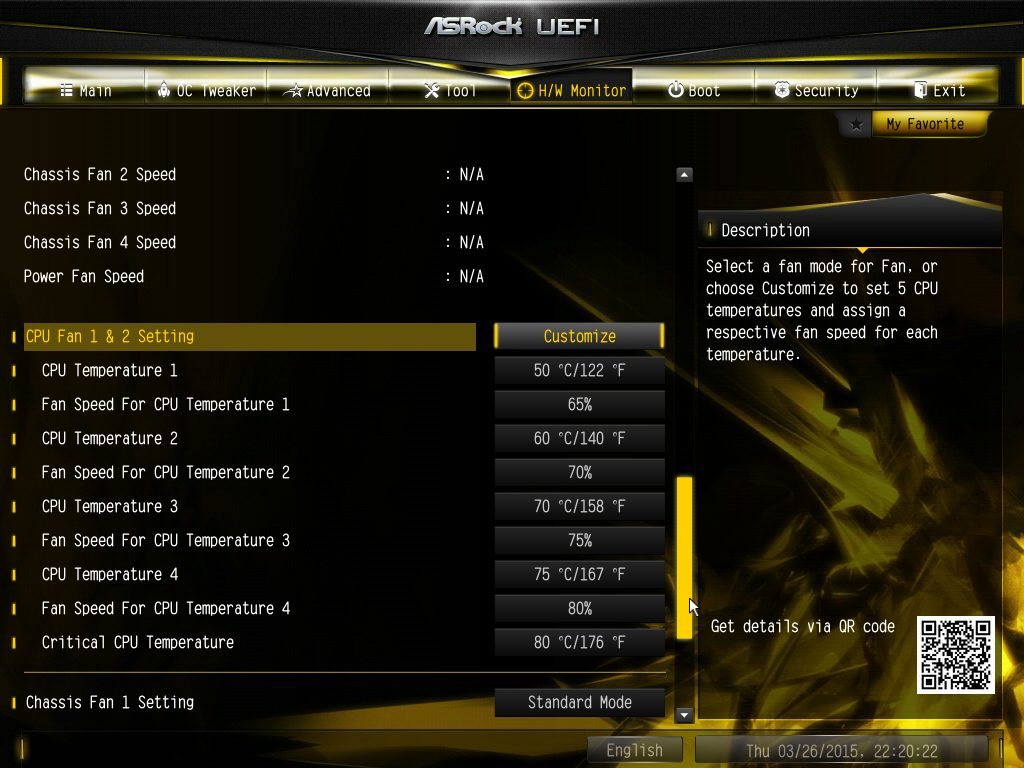

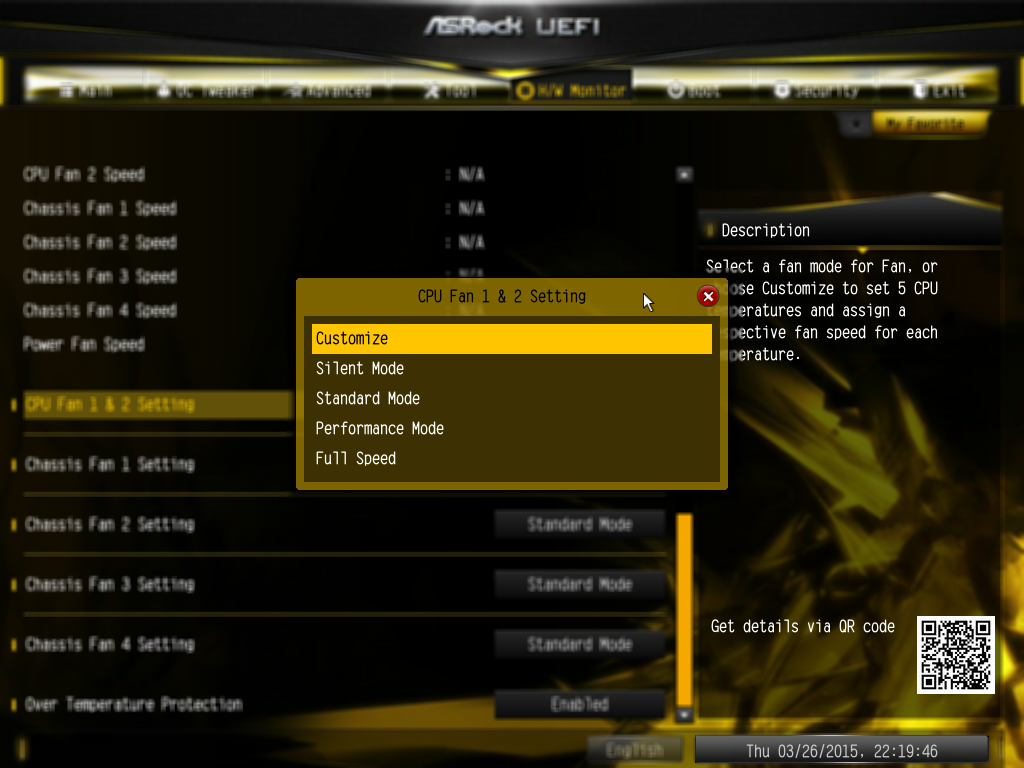

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для трех дополнительных корпусных вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance Mode, Standart Mode, Silent Mode) или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры.


Скорость вращения вентилятора задается в процентах (от 0% до 100%). Причем если речь идет о вентиляторе кулера процессора, то его скорость привязывается к температуре процессора, которая задается в диапазоне от 30 до 80 °С. Для дополнительных корпусных вентиляторов можно в качестве привязки выбрать как температуру процессора, так и температуру датчика на материнской плате (в диапазоне от 60 до 80 °С).

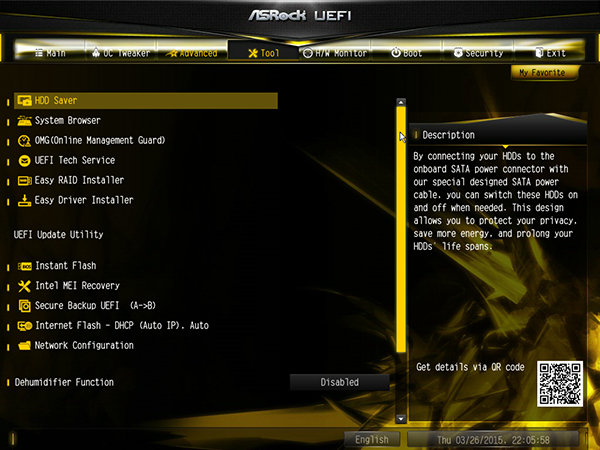

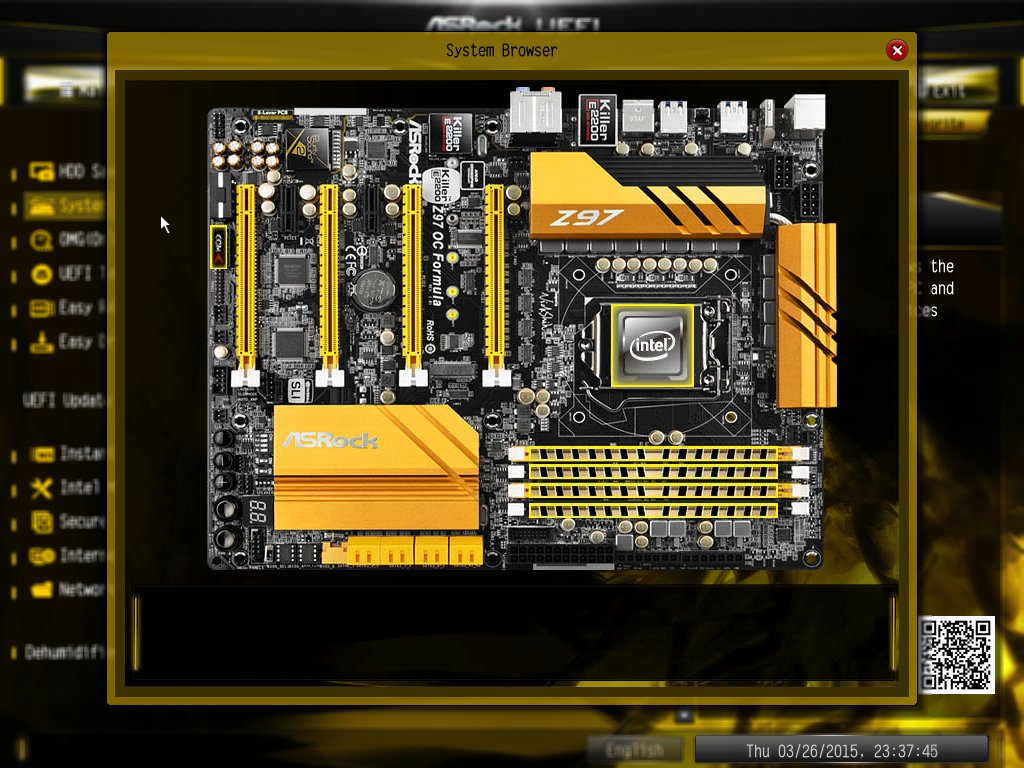

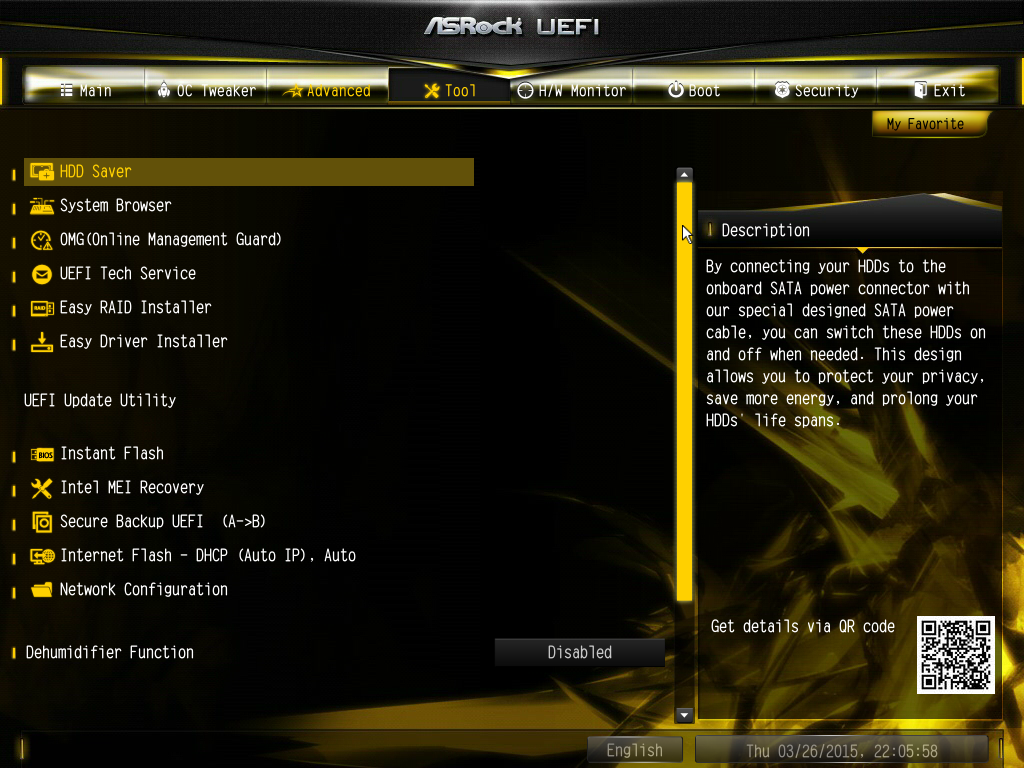

Есть и другие интересные «фишки», реализованные в UEFI BIOS. Так, на вкладке Tool (Инструменты) реализованы такие функциональные возможности, как просмотр платы вместе с установленными компонентами (System Browser), обращение в службу тех. поддержки (UEFI Tech Service), утилита для конфигурирования RAID-массива, а также утилиты для обновления UEFI BIOS и даже такая функция, как настройка осушителя платы (Dehumidifier Function).

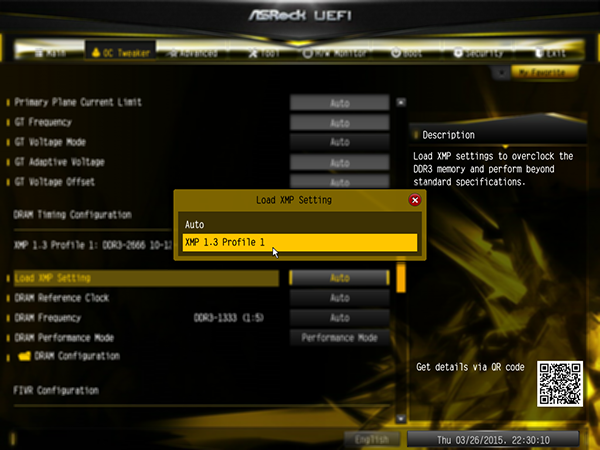

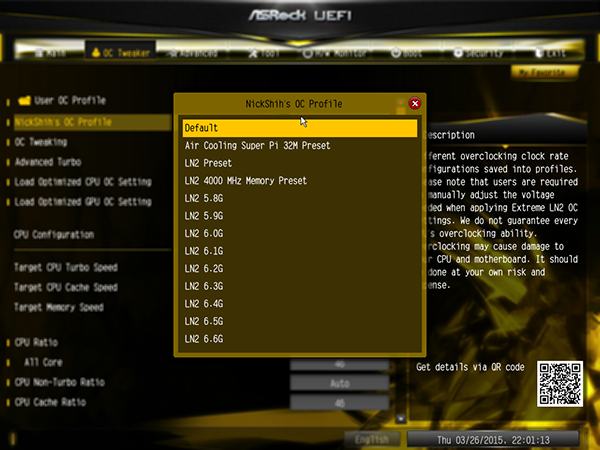

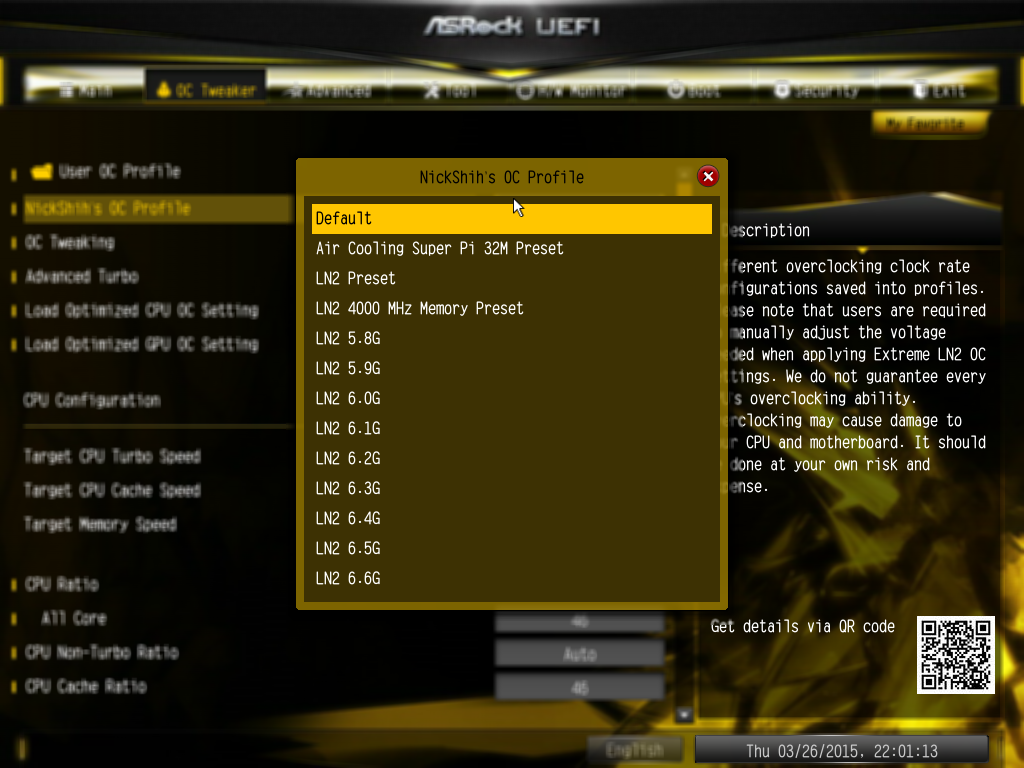

На вкладке OC Tweaker можно также выбрать профили для разгона. Однако, эти профили подходят лишь для экстремального разгона при охлаждении жидким азотом.

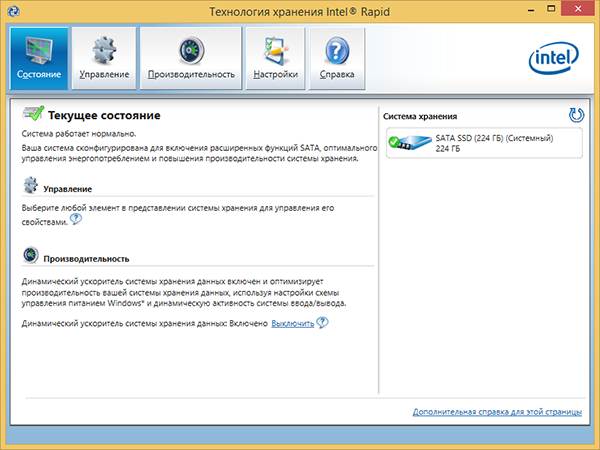

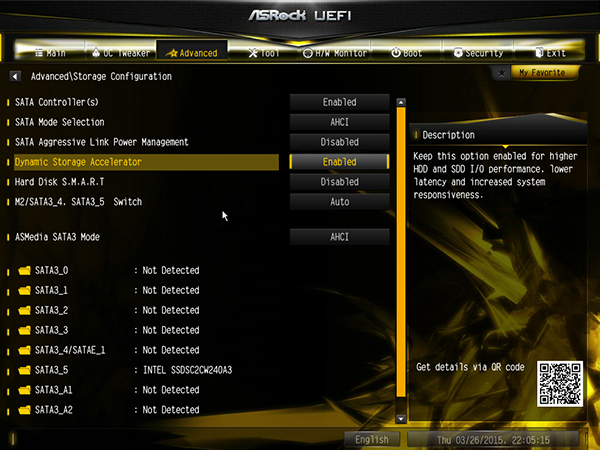

Ну и последняя «фишка» о которой стоит упомянуть — это динамическое ускорение подсистемы хранения данных (Dynamic Storage Accelerator). Это не фирменная опция ASRock, а опция, которая есть на многих платах с чипсетом Intel Z87/Z97. В описании данной функции в UEFI BIOS платы ASRock Z97 OC Formula говорится, что это позволяет повысить производительность (скорость ввода/вывода) SSD и HDD накопителей.

Впрочем, не стоит обольщаться. Если просто активировать данную функцию, то никакого ускорения не произойдет. После активации данной функции в UEFI BIOS необходимо активировать эту же функцию в драйвере Intel RST (его нужно устанавливать в обязательном порядке). Причем, сама опция с возможностью активации технологии Dynamic Storage Accelerator появится в драйвере Intel RST только после активации соответствующей опции в UEFI BIOS. Кроме того, рекомендуется дополнительно выбрать схему энергопотребления «Высокая производительность».

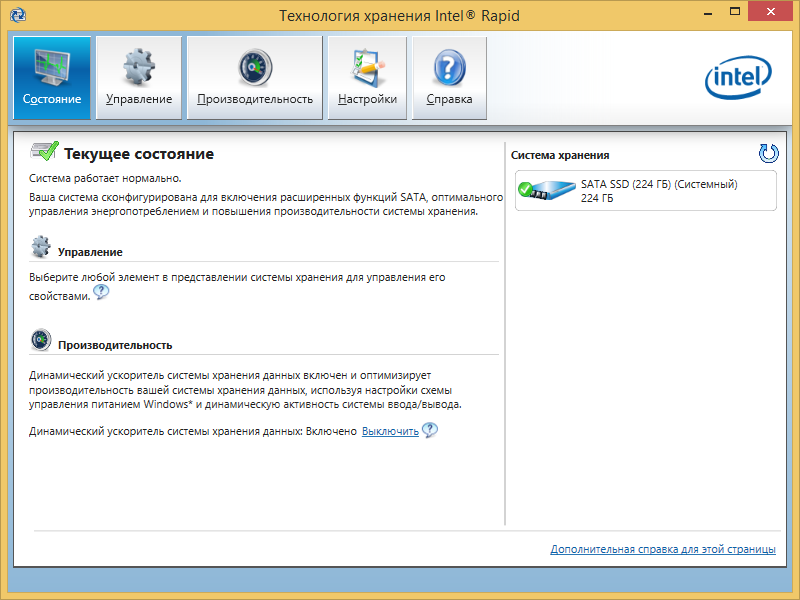

Чтобы наглядно продемонстрировать эффективность технологии Dynamic Storage Accelerator, мы провели тестирование SSD-накопителя Intel SSD 520 Series с использованием утилиты CrystalMark 3.0.3 x64 (на тестируемой системе использовалась 64-битная операционная система Windows 8.1).

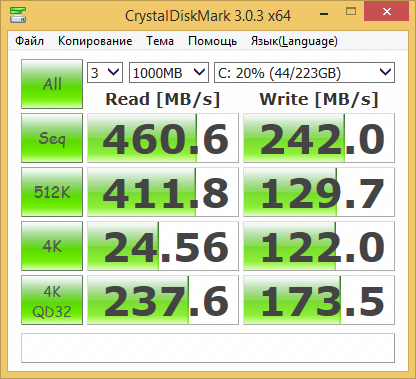

Один раз мы протестировали SSD-накопитель при отключенной технологии Dynamic Storage Accelerator. Результаты были следующими:

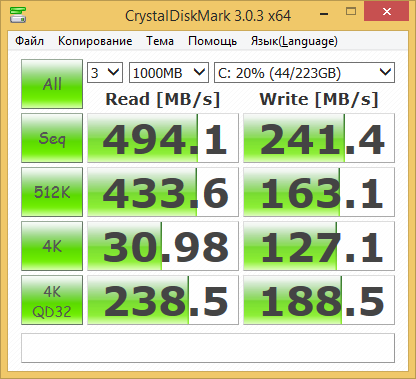

Затем мы протестировали этот же SSD-накопитель при включенной технологии Dynamic Storage Accelerator и получили следующие результаты:

Как видим, прирост производительности есть. Он, конечно, незначительный, но есть.

Вообще, технология Dynamic Storage Accelerator позволяет предотвратить переход процессора в C-состояния при активности подсистемы хранения данных. Все то же самое можно сделать, если в UEFI BIOS заблокировать переход процессора в C-состояния (С-State), отключить технологию EIST (SpeedStep) и выбрать схему энергопотребления «Высокая производительность».

Выводы

Итак, давайте подведем итог. Плата ASRock Z97 OC Formula отличается богатой функциональностью и ориентирована на энтузиастов, которые собирают компьютеры на столе и увлекаются разгоном. При установке этой платы в корпус компьютера многие ее функции (контактные разъемы для измерения напряжений, кнопки и переключатели на плате) будут недоступны. Более того, эта плата подойдет и тем пользователям, которые занимаются экстремальным разгоном с охлаждением процессора жидким азотом. Тут есть и переключатель LN2, и защитное покрытие платы, и широкие возможности по разгону, реализованные в UEFI BIOS. Плата может использоваться и для создания на ее основе производительных игровых ПК, поскольку позволяет устанавливать несколько видеокарт и поддерживает технологии Nvidia SLI и AMD CrossFireX.

Ну и скажем несколько слов о том, что не понравилось. Во-первых, все кнопки на плате подсвечиваются красным цветом только во время загрузки системы, но когда система загружена, кнопки не подсвечиваются, и можно легко перепутать Reset и Power. Во вторых, кнопки быстрого разгона системы, на наш взгляд, абсолютно бессмысленны для такой платы. Тем не менее, все перечисленные недостатки абсолютно некритичны, особенно если плату предполагается устанавливать в корпус ПК.

Средняя стоимость платы ASRock Z97 OC Formula на момент написания данной статьи составляла 14 500 рублей. Безусловно, есть платы на чипсете Intel Z97 со схожими характеристиками и дешевле (например, MSI Z97-G55 SLI почти вдвое дешевле), но «фишка» данной платы заключается в том, что она ориентирована на разгон системы. Ну а если для вас возможности по разгону не критичны, то можно найти и более экономный вариант.

Эта модель на сайте производителя (русское зеркало)



Плата предоставлена на тестирование производителем
