ASRock K7S8XE — системная плата на базе чипсета SiS748


Плата аскетична — нет ничего лишнего ни в комплектации, ни в функциональной оснащенности, ни в возможностях настройки. Описывать такие продукты сложно, потому что в них действительно практически не на что обратить свое внимание. Они созданы совсем не для того, чтобы тщательно их разглядывать, смакуя качество разводки или вглядываясь в элементную базу. Они просто работают. Быть может, не очень быстро, но главное — работают. Или не работают. Собственно, данное отличие является единственным критерием, по которому можно выбирать подобную плату. Наш экземпляр ASRock K7S8XE — работал :).

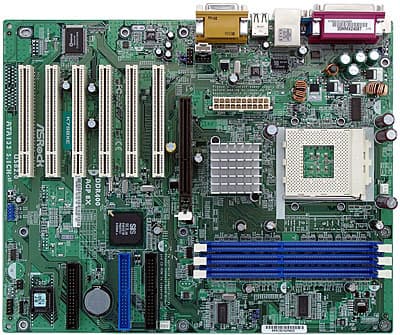

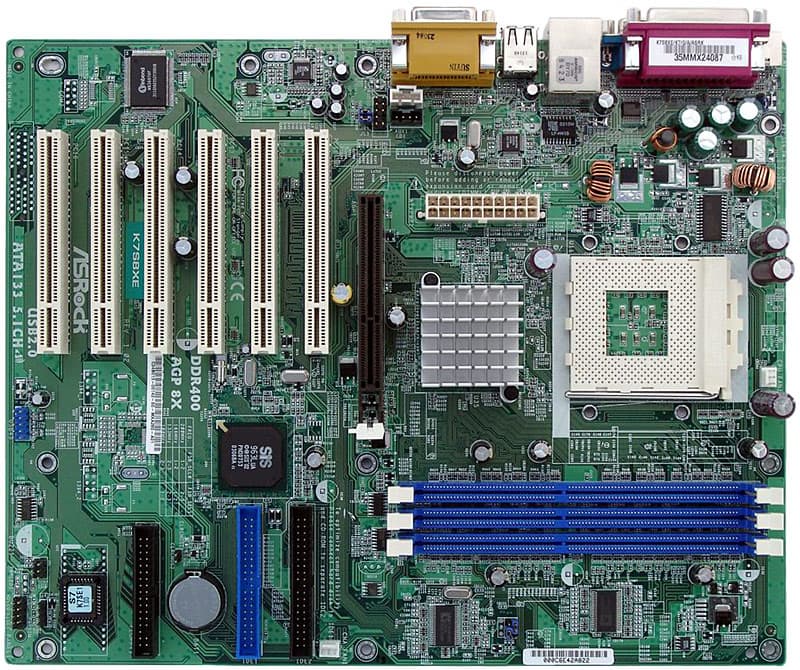

Разводка платы не очень удобна: разъемы FDD и IDE расположены позади слотов PCI, а аудиоразъемы и разъем питания находятся рядом с задней панелью платы. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 4 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (1 на 1000 мкФ и несколько менее емких). Разведены, но не распаяны на плате: контроллер FireWire и его разъемы, слот CNR и разъем для подключения планки со вторым COM-портом. Размеры платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, передний край не провисает).

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5, +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком на плате) и платы (встроенным датчиком платы).

Предшественницей K7S8XE была плата K7S8X на чипсете SiS746FX, и свою PCB рассматриваемый нами продукт унаследовал именно от нее. Таким образом, K7S8X и K7S8XE ничем не отличаются, кроме используемого северного моста. Что интересно, существуют также платы K7S8X rev3.0 и K7S8XE rev3.0, которые также базируются на SiS746FX и SiS748, но… вместе с новой ревизией получили и новую PCB — она отличается меньшим размером (то, что мы называем «зауженный ATX»). Таким образом, K7S8XE имеет двух «сестричек»: одну на том же чипсете, с тем же названием, но другой ревизией и другой PCB, а также «близняшку» — но на более старом чипсете SiS746FX.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 6 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартный разъем питания ATX (4-контактный для 12 В отсутствует);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • Разъем для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 2 разъема для подключения вентиляторов (оба с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам):

  • Разъемы PS/2 для клавиатуры и мыши, 1 LPT-порт, 1 COM-порт;
  • 2 разъема USB (2.0) и RJ-45 (Ethernet);
  • 2 разъема USB (2.0);
  • 3 аудиоразъема и Game-порт.

Комплект поставки:

  • Упаковка: коробка привычного дизайна;
  • Документация: краткое руководство пользователя материнской платы на 8 языках;
  • Кабели: 1 ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • видеоролик в формате MPEG1, в котором симпатичная китаянка рассказывает, как собрать компьютер;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • DirectX 8.1.

Интегрированные контроллеры:

  • Звуковой, на базе AC'97-кодека С-Media CMI9739A, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовыходов;
  • Сетевой, на базе возможностей чипсета, с поддержкой 10/100 Мбит Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Набор перемычек для выбора частоты FSB 100, 133, 166 и 200 МГц
Набор перемычек для включения возможности запуска компьютера с устройств USB
Из BIOS, основанного на версии 3.31a от AMI Настройки таймингов памяти + CAS Latency
Выбор частоты работы памяти + Auto, 100, 133, 166, 200 МГц
Настройка работы шины AGP -
Настройка работы шины PCI -
Возможность изменения делителя частоты для шин AGP и PCI -
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 50—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора -
Изменение напряжения памяти -
Изменение напряжения чипсета -
Изменение напряжения шины AGP -

Использовалась версия BIOS 1.20, как последняя из доступных на время проведения тестирования.
