ASRock Fatal1ty 990FX Professional

системная плата на базе чипсета AMD 990 FX (Socket AM3+)

Торговая марка Fatal1ty уже обошла многих производителей компьютерных компонентов. Кто-то вспомнит платы безвременно почившей Abit; под этой маркой выпускает свои модули памяти и блоки питания компания OCZ, и, конечно же, наибольший вклад в ее раскрутку внесла компания Creative. Список продолжается, и уже примерно год под этой маркой поставляются топовые платы ASRock.

Если кто не знает, Johnathan Wendel под псевдонимом Fatal1ty — это получивший мировую известность киберспортсмен. Хотя, как и в обычном спорте, удачными промоутерами своей марки чаще всего становятся не те, кто достиг олимпийских высот в самом спорте, а просто коммуникабельные и фотогеничные персонажи. Как бы то ни было, марка прижилась, получила известность и очевидно помогает лучше продавать продукцию, ориентированную на геймеров.

Впрочем, теперь уже не только на них, поскольку и суффикс Professional, и реальная ситуация вокруг платформы Socket AM3+ предполагает, что топовые модели, помимо фанатов марки, могут заинтересовать тех, кто собирает для себя компьютер вовсе не для игр. А, например, рабочую станцию для многопоточной обработки целочисленных данных — поскольку «числодробилка» на базе старших моделей в линейке AMD FX на ядре Bulldozer получается за свои деньги отличная. Другое дело, что она достаточно узкоспециализированная и требует хорошо оптимизированного под многоядерники ПО. А такого «готового» ПО, к сожалению, пока немного за пределами серверного рынка.

Особенности платы

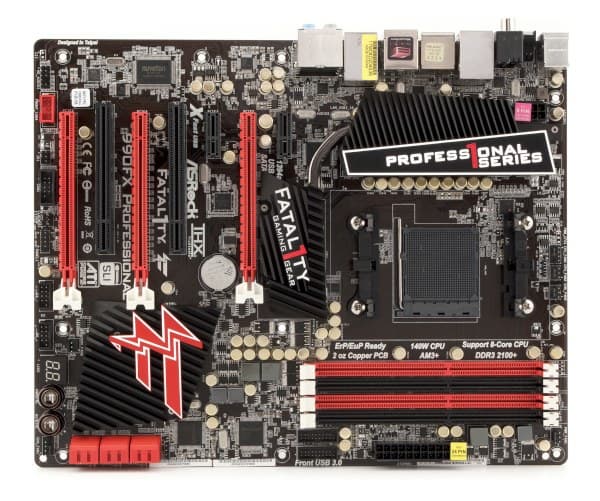

Системная плата ASRock Fatal1ty 990FX Professional

Разработчики из ASRock на этот раз не стали стремиться к максимально возможному количеству портов PCI Express x16, поскольку с практической точки зрения гораздо важнее условия, в которых окажется пара двухпроцессорных карт, если уж мы намерены строить графическую подсистему, способную выдать максимальное количество «террафлопов» на сегодняшний день. Соответственно, очень хорошо, что два основных графических порта разнесены на двойное расстояние, и системы охлаждения таких карт будут работать с оптимальной производительностью. Оба порта имеют фиксированное количество линий (по 16 на каждый), третий порт имеет 4 линии, из числа дополнительных.

Как и на остальных платах на чипсетах из 900-й серии, пользователь не ограничивается возможностью строительства CrossFire-конфигурации, но может использовать и конкурирующий режим SLI. В общем, по графическим возможностям платформа Socket AM3+ располагает максимальными ресурсами на сегодняшний день. И когда AMD удастся решить вопрос с доступностью старших моделей, а тем более, выпустить оптимизированные версии с той производительностью, которая «задумывалась» при разработке архитектуры Bulldozer, то вполне можно прогнозировать очередную волну интереса геймеров к этой платформе.

Между тем, плата не перенасыщена дополнительными контроллерами. В частности, разработчики рассудили, что более 6 портов SATA даже на топовой плате иметь не обязательно. В то же время, сохранены и такие «редкости», как возможность подключить планку с COM-портом, а также вывести не менее раритетный ИК-порт.

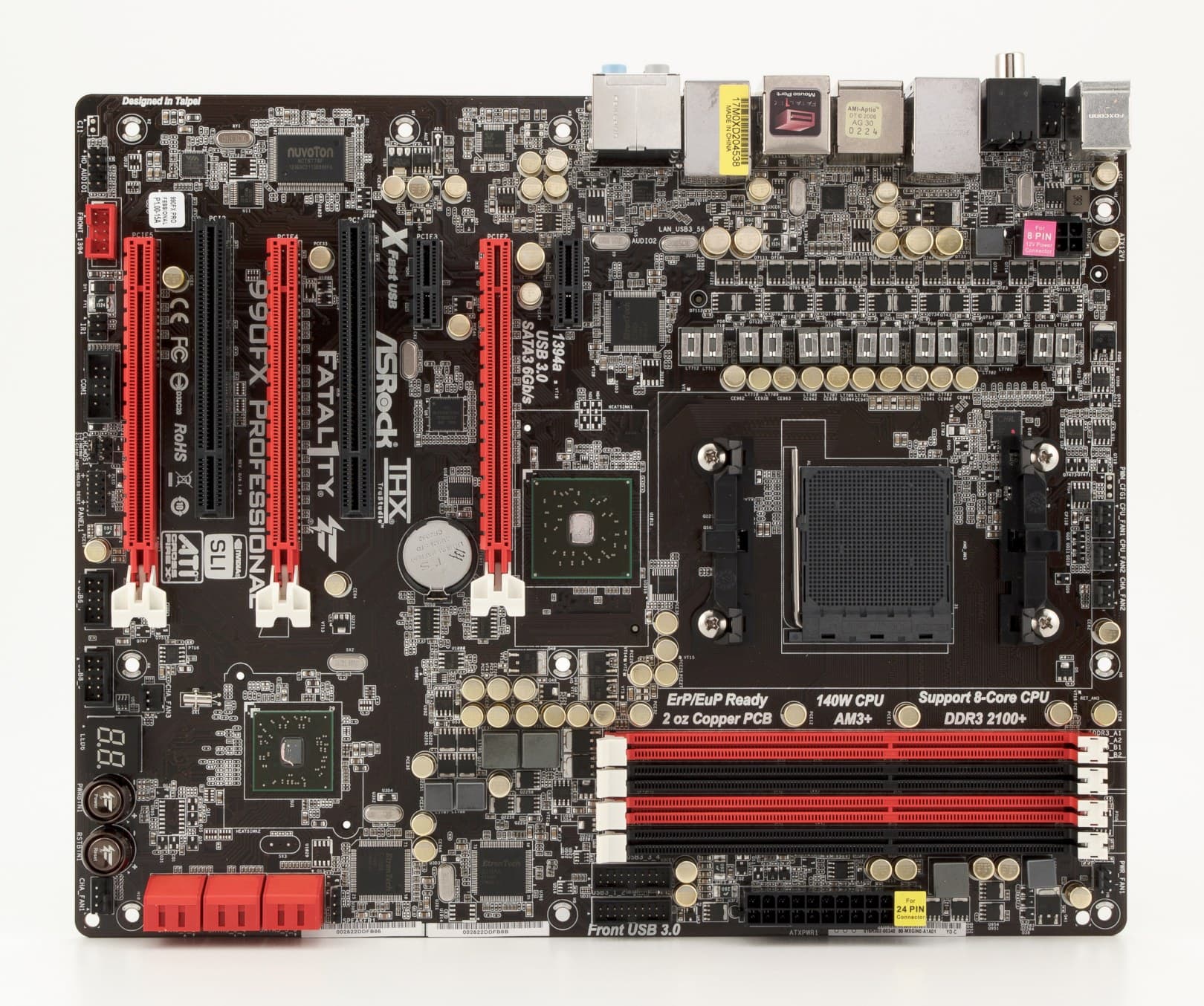

Системная плата ASRock Fatal1ty 990FX Professional

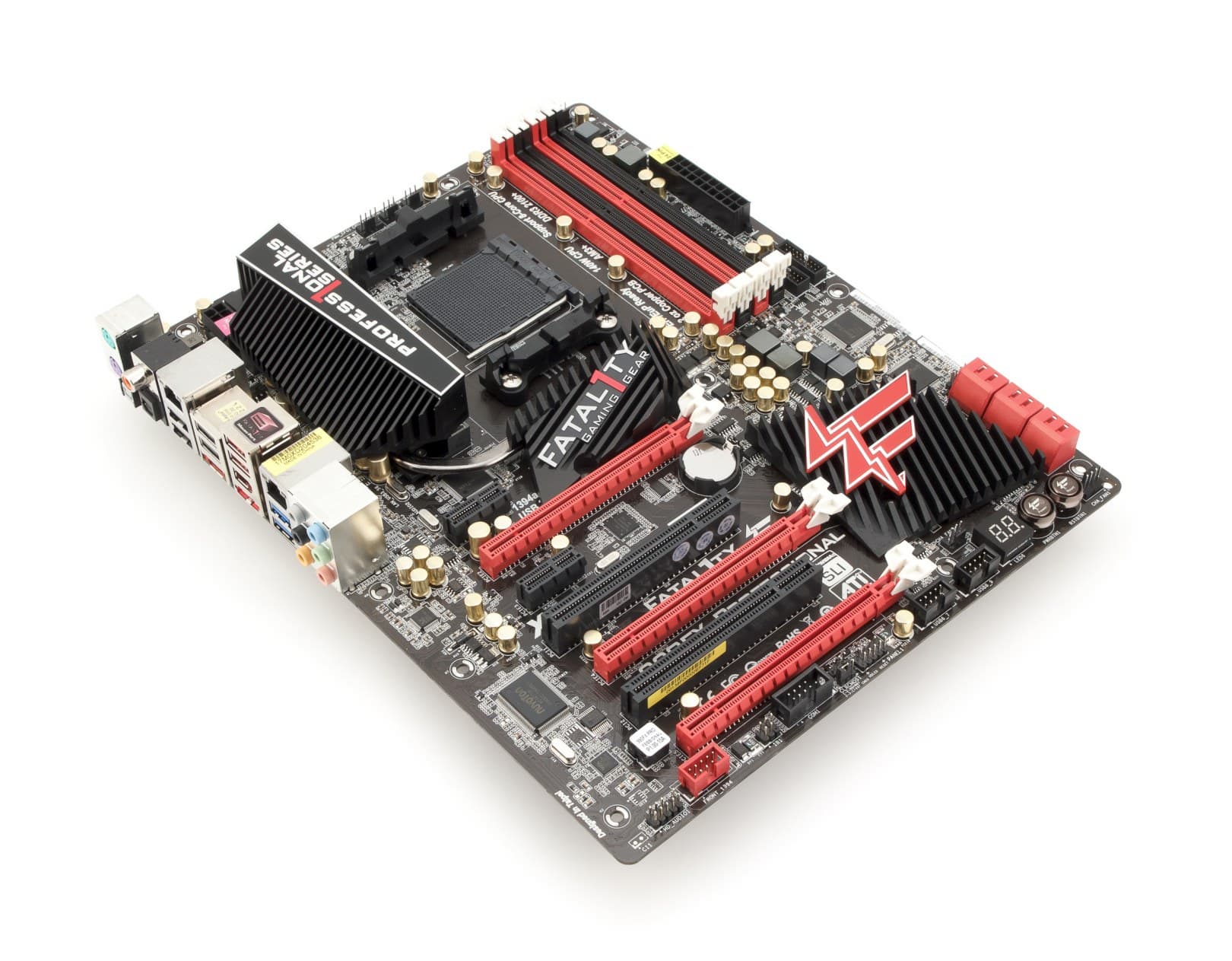

по ссылке — вид платы в 3/4 со стороны задней панели

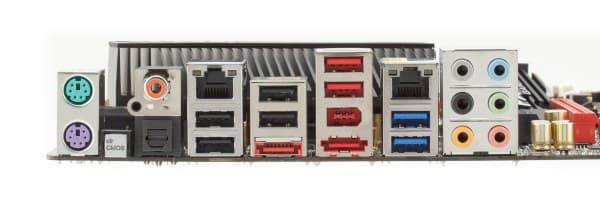

На задней панели сохранены раздельные PS/2-порты, и место здесь не пустует. Хорошо что есть обе разновидности S/PDIF-Out и наличествует кнопка для сброса настроек BIOS. Есть два порта USB 3.0, один FireWire и два eSATA 3.0. Впрочем, это встречается и на платах рангом ниже, а вот два порта гигабитного Ethernet на современных платах — уже редкость.

Системная плата ASRock Fatal1ty 990FX Professional

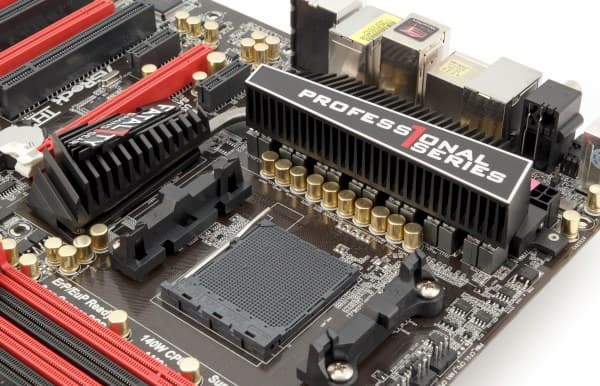

Система охлаждения имеет традиционную для современных топовых плат конструкцию, с характерными толстыми ребрами. Да, площадь оребрения получается не столь впечатляющей, но для режима пассивного охлаждения зачастую важнее, чтобы расстояние между ребрами было побольше. И если не заниматься разгоном, такую систему действительно не обязательно обдувать. Но если вы разгоняете процессор и планируете использовать водяное охлаждение, так что эта область платы останется без вентиляции, необходимо предусмотреть ее обдув — например, за счет вентилятора на боковой стенке корпуса.

Системная плата ASRock Fatal1ty 990FX Professional

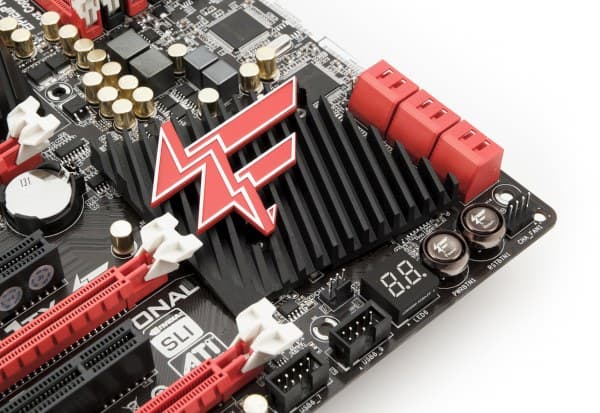

С охлаждением южного моста штатный радиатор справиться должен — он достаточно большой по площади и находится в зоне действия вентилятора на передней стенке корпуса, устанавливаемого в подавляющем большинстве случаев, даже в недорогих компактных корпусах.

Системная плата ASRock Fatal1ty 990FX Professional

В этом месте хочется сделать небольшое «лирическое отступление», навеянное одним разговором, который состоялся незадолго до Нового года с одним из наших читателей на форуме. Не в обиду будь сказано, читатель повел себя подобно пациенту, начитавшемуся статей из интернета на тему своего диагноза и пришедшего к врачу не столько чтобы установить истину, сколько блеснуть своими познаниями. И такого пациента очень трудно убедить в том, что кажущиеся ему важными детали на самом деле не являются принципиальными. А настоящему врачу куда больше, чем формальная теория, помогает его личная практика и фундаментальные знания. Это позволяет шире смотреть на вопрос, назначая именно то лечение, которое необходимо.

С другой стороны, мы, конечно, сами виноваты. Когда долго чем-то занимаешься, начинаешь думать, что и все остальные «по умолчанию» поймут все правильно. А спор был о корректности указания общего количества фаз в схеме стабилизатора напряжения процессора на плате в противоположность непременному указанию, что они разделены на два канала.

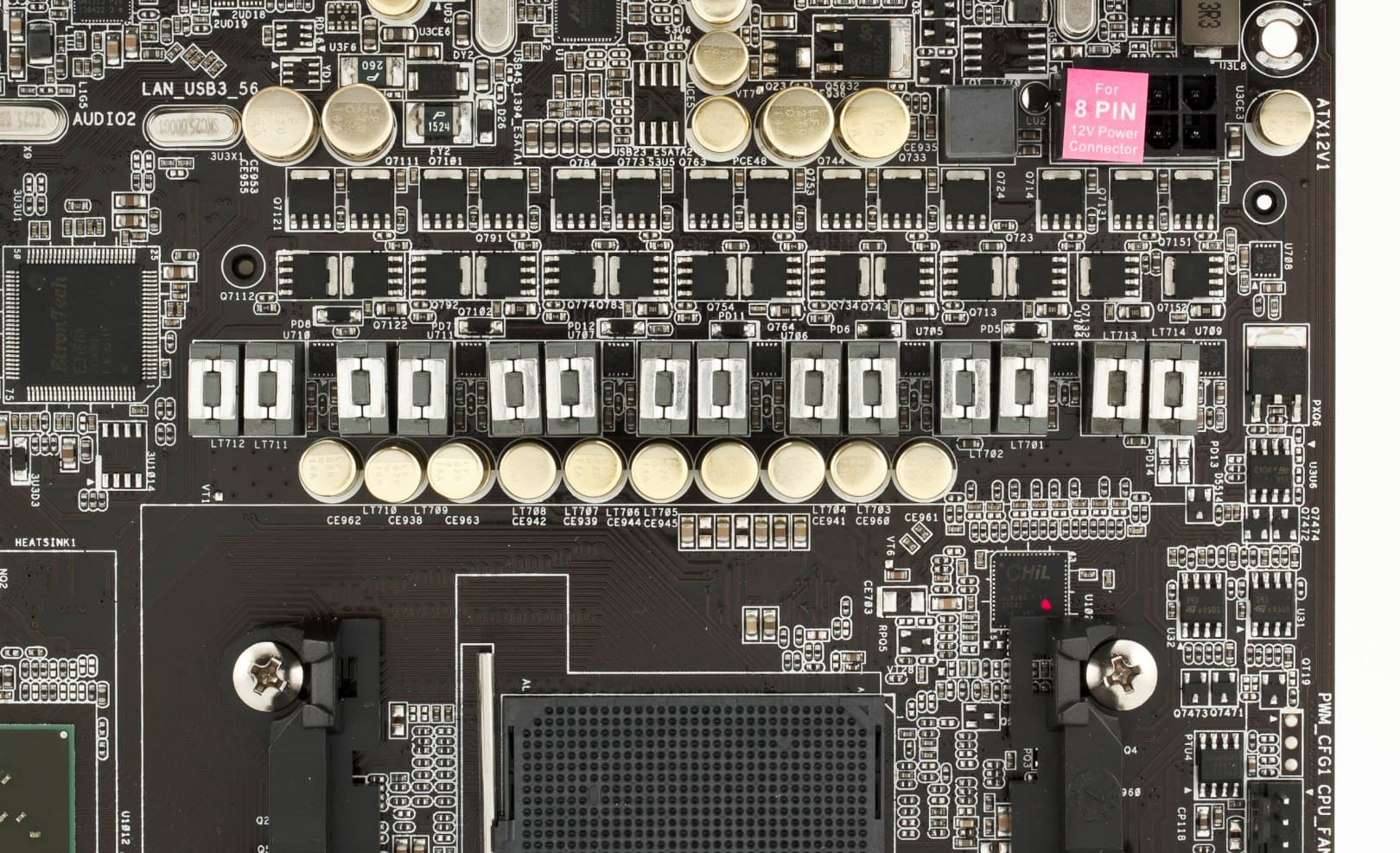

Дело в том, что в рамках современных настольных платформ AMD (как Socket AM3+, так и FM1) процессорный стабилизатор напряжения на плате должен обеспечивать два разных по величине опорных напряжения. Поэтому фазы в стабилизаторе группируются в два преобразователя. Но поскольку это общее место, упоминать об этом в каждой статье не имеет смысла. Тем более, что на бюджетных платах второй канал стандартно располагает одной фазой. А вот на дорогих ситуация более разнообразная, но чаще всего выделяется 2 фазы. Чтобы подчеркнуть этот факт, количество фаз также записывается в виде суммы, и формально — это правильно. В данном случае производитель обозначил схему стабилизатора напряжения как V12+2. Буква V здесь не случайна и означает «виртуальную» сущность этих 12 фаз, поскольку в реальности схема имеет 6 фаз для питания массива процессорных ядер и одну фазу для CPU NB (катушки попросту соединены параллельно).

Каждая «виртуальная» фаза имеет по 2 высокоэффективных полевых транзистора с Low RDS(on). Установлены 10 высококачественных твердотельных конденсаторов по 820 мкФ и 4 — по 270 мкФ. Заявлена поддержка процессоров с TDP до 140 Вт включительно.

Системная плата ASRock Fatal1ty 990FX Professional

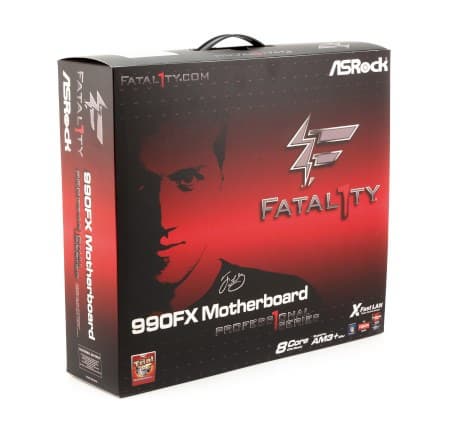

Упаковка запомнилась не столько внушительными размерами и ярким дизайном, сколько весом, нетипичным даже для топовых моделей. И вроде никаких кирпичей внутри…

Системная плата ASRock Fatal1ty 990FX Professional

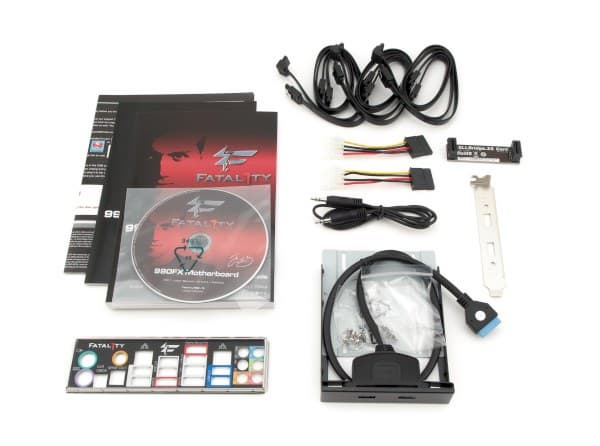

Хотя комплектация все же побогаче, чем мы привыкли видеть в последнее время. Самое полезное дополнение — панель с двумя USB-портами на переднюю стенку корпуса. Разумеется, поддерживается стандарт USB 3.0. Также имеется 4 шлейфа SATA с металлическими защелками, планка для крепления USB-панели в одном из отсеков для карт расширения (на случай, если вы захотите установить ее не на передней панели корпуса, а на задней), SLI-мостик и аудиокабель (с миниджеком на обоих концах).

Запомнилось чрезвычайно увесистое руководство пользователя, имеющее раздел и на русском языке. Из фирменных утилит назовем Fatal1ty F-Stream для мониторинга и управления настройками BIOS для разгона — но не только. В частности, у утилиты есть своеобразная функция, позволяющая поднять частоту опроса порта, к которому подключена мышь, до 1000 Гц. Реализована эта технология у специального порта на задней панели, отмеченного как Fatal1ty Mouse (к нему и нужно подключать мышь). И разумеется, необходима соответствующая геймерская или дизайнерская мышь с поддержкой такой частоты.

Вообще, в плане «разгона» портов в ASRock проводят последовательную политику. Мы уже рассказывали об утилите XFast USB, позволяющей выжать максимум пропускной способности из соответствующего интерфейса. А геймеры должны оценить технологию XFast LAN: соответствующая утилита позволяет задавать приоритет передачи данных для разных задач, которым требуется сетевое соединение.

Функциональность

Плата основана на чипсете AMD 990FX (северный мост AMD 990FX и южный SB950). Для подключения накопителей установлено 6 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще два порта добавляются за счет дополнительного контроллера и реализованы в виде внешних портов eSATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведены оптический и коаксиальный S/PDIF-Out. Поддерживается технология On/Off Play — воспроизведение аудио с портативного устройства, подключенного к аналоговому входу платы, через колонки, подключенные к аналоговому выходу, в том числе и при выключенном компьютере (в режиме ACPI S5);
  • 2 сетевых контроллера (Broadcom BCM57781, интерфейс PCI-E x1), с поддержкой двух портов RJ-45 (Gigabit Ethernet) с функцией объединения пропускной способности в единый канал;
  • контроллер FireWire (VIA VT6315N, интерфейс PCI-E x1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель;
  • 2 контроллера USB 3.0 (Etron EJ168A, интерфейс PCI-E x1), с поддержкой двух портов USB 3.0 на задней панели и еще 2 порта пользователь может вывести на переднюю панель корпуса;
  • системный мониторинг (NuvoTon NCT6776F). Предусмотрена возможность задать целевой порог температуры, которая будет поддерживаться автоматически (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем выше будет минимальная частота вращения); максимальная частота вращения не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает как для 4-, так и для 3-контактных вентиляторов (на плате имеется два разъема CPU Fan). Для первого системного вентилятора предусмотрена аналогичная функциональность, управляемая в зависимости от показаний температуры «системного» датчика. Дополнительно можно выбрать фиксированное ограничение частоты вращения. Еще для двух системных вентиляторов доступно только ограничение максимальной скорости вращения.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,00, −0,02Отлично
Уровень шума, дБ (А)−87,8Хорошо
Динамический диапазон, дБ (А)87,7Хорошо
Гармонические искажения, %0,0054Очень хорошо
Гармонические искажения + шум, дБ (А)−75,4Средне
Интермодуляционные искажения + шум, %0,016Очень хорошо
Взаимопроникновение каналов, дБ−87,3Отлично
Интермодуляции на 10 кГц, %0,014Очень хорошо

Общая оценка: Очень хорошо (подробнее).

На плате реализован стандартный вариант набортного звука на весьма распространенном кодеке Realtek ALC892; топовый статус модели не добавил никаких качественных отличий. Впрочем, наличие обоих типов разъемов для цифрового вывода звука может увеличить число тех, кто удовлетворится интегрированным решением. Ну а фанаты бренда Fatal1ty установят известно какую дискретную звуковую карту.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +150—500 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+0,6000—2,0000 В (CPU)
0,6000—2,0000 В (CPU NB)
Напряжение памяти+1,250—2,065 В
Напряжение HT-шины+1,110—1,390 В
Напряжение чипсета+1,110—1,655 В (северный мост)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.50.

В наличии все актуальные настройки, диапазоны регулировок более чем достаточны. Использован UEFI BIOS с графической оболочкой, уже хорошо знакомой по модельному ряду ASRock. В данном случае из тематических дополнений все ограничивается лишь фирменным фоном с портретом Fatal1ty.

Хорошо знакомы нам и остальные особенности топовых плат ASRock: даже автоматическая загрузка с параметрами по умолчанию при переразгоне привычно не всегда срабатывает четко. А возможность сохранения пользовательских профилей настроек BIOS ограничивается теми же тремя.

 Phenom II X4 975 Black Edition (3,6 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц43003692
Опорная частота (множитель), МГц200 (×21,5)284 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,47/1,401,43/1,36
Частота (множитель) CPU NB, МГц2600 (×13)2556 (×9)
Частота (множитель) шины HT, МГц2000 (×10)1988 (×7)
Частота памяти, МГцDDR3-1333DDR3-1136
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

В разгоне с разблокированным множителем достигнут отличный результат, а вот обычный процессор разогнался так себе. У нас пока не накопились результаты разгона процессора AMD FX-8150, поэтому можем только отметить, что наш экземпляр довольно легко взял 4,6 ГГц, что на 1 ГГц больше штатной частоты.

Производительность и экономичность

Производительность (измеренная с использованием процессора Phenom II X4 810) обнаружила референсный уровень, знакомый по предыдущим тестированиям плат под Socket AM3/AM3+. Результаты с новым процессором на других платах у нас пока не накопились, но очевидно, что и тут сложно ожидать каких-либо отклонений.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром и приводится для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASRock Fatal1ty 990FXASRock 970 Extreme4
Редактирование текста, Вт (Cool’n’Quiet On)8071
Редактирование текста, Вт (Cool’n’Quiet Off)8988
Игра FarCry 2, Вт 145—180148—172

Отличия от среднебюджетной платы для той же платформы не очень велики, несмотря на более богатое оснащение версии Fatal1ty.

Выводы

Плата не претендует на массовый спрос, однако если у вас есть повод и намерение выбрать бескомпромиссную модель под Socket AM3+, ASRock Fatal1ty 990FX Professional скорее всего вас не разочарует — даже если вы не являетесь фанатом киберспорта. Комплектация отличная: фактически плата располагает максимумом возможностей, какие можно объективно желать с точки зрения подключения периферии. Элементная база качественная. Если доплата за рекламу торговой марки не будет слишком высокой, эта модель — вполне оправданный выбор при выборе платы для использования всерьез и надолго.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(4)

Эта модель на сайте производителя




30 января 2012 Г.
