AOpen AX3S Pro на базе Intel 815E и AX34 Pro II на базе Via Apollo 133A


Введение в теорию цветов

Компания AOpen уже некоторое время известна своими эксклюзивными моделями материнских плат, особенностями которых являются либо неординарный цвет PCB, либо подходящие скорее для ювелирных изделий напыления из драгоценных металлов — золота, платины, сделанные на радиаторах для микросхем. В этот раз к нам лабораторию попали два изделия — AX3S Pro, выполненная на системной логике Intel 815E, и AX34 Pro II — на базе чипсета Via Apollo 133A. Прекрасно понимая, что продукты эти не новы - плат на этих чипсетах не выпускает разве что ленивый, в этом обзоре мы попытаемся рассмотреть их не только с точки зрения их функциональности, но и через призму их потребительских качеств — есть в них свои изюминки, которыми они выделяются из общего желто-зеленого ряда.

Теперь, с помощью компании AOpen, можно говорить не только о разводке платы, либо о её качественных и количественных показателях — но, пожалуй, впервые в мире, и о ее внешнем виде — то бишь о дизайне платы. Конечно это не первый опыт по привлечению клиента не только за счет прекрасных характеристик товара — были единичные попытки привлечь клиента чем-то интересным — и чаще всего это был необычный цвет платы. Важно то, что материнские платы продавались не только внутри корпуса PC, но и в retail-упаковке, которая обычно была яркой и красочной, чего нельзя было сказать о том, что лежало внутри — компании не замечали. И это было с одной стороны странно — ведь то, что продается должно иметь привлекательный внешний вид, но с другой стороны — оно вроде как и ни к чему — ведь материнская плата не будет лежать на видном месте, к примеру на столе — и украшать своим видом пространство. Ее задача — находиться в пыльном корпусе, и работать — желательно как можно меньше напоминая о себе, то есть без сбоев и достаточно быстро. Но вот на маленький нюанс — на то, что материнская плата проводит некоторое время в руках своего владельца, обращали внимание не многие — а ведь за это время надо успеть понравиться, чем то выделиться из яркого ряда коробок своих сестер с похожими характеристиками - и судя по всему именно это заметили в компании AOpen, остальное же было делом техники — покрыть отличным по цвету лаком текстолит, напылить золото на радиатор — и готово, глаз покупателя останавливается именно на их продукте :-). Ситуация очень походит на первые контакты европейцев с индейцами, да и вообще с низко развитыми народами — в обмен на бусы первооткрыватели получали гораздо более ценные вещи, здесь же в обмен на блестящие радиаторы компания получает покупателей — и на это не стоит обижаться, ведь именно в связи с этим мы и имеем возможность не только рассказать о работе платы и ее технических характеристиках — но и посмотреть на нее, как на законченное решение, в котором сплелись как дизайн, так и неплохие функциональные возможности. Для компании же AOpen такой подход к своим изделиям означает то, что человек купивший однажды продукт пусть и не самого высшего качества (применительно к материнским платам подразумеваю под этим не бес проблемную работу — с этим сейчас у большинства производителей все в порядке, а огромные возможности по конфигурации системы и набор всяческих вкусностей), но вполне удовлетворенный его работой — скорее всего и далее будет приобретать ее продукцию.

На носу очередной праздник — пока не очень привычный для нас день святого Валентина, и к этому дню компания порадовала нас двумя продуктами — упоминаемыми мною ранее материнскими платами, причем если материнская плата AX34 Pro II уже не вызывает бурю восторгов — она выполнена в уже достаточно привычной гамме цветов — серебро на черном фоне, то вторая материнская плата, а именно AX3S Pro стала сюрпризом для нас — она сделана в выходящем за рамки моего воображения розовом цвете — естественно мое воображение не столь убого, но применительно к компьютерным комплектующим лично мне не хватило бы его для раскрашивания платы и радиатора чипсета в розовый цвет :-) Оговорюсь сразу, дабы потом не выслушивать сентенций по поводу своей отсталости — под словосочетанием "порадовала нас" я имел в виду нашу лабораторию, так как эти продукты появились у нас только сейчас, накануне праздника — а объявлены же они были достаточно продолжительное время назад.

В этот день принято дарить подарки любимым — всем хочется порадовать свою пассию, выразить как-то свои чувства — и сделать это теперь можно не только банальной коробкой конфет в виде сердечка либо открыткой с подобной символикой — но и тем, что так дорого любому владельцу компьютера — сердечком его компьютера, которым вполне может стать новая плата от компании AOpen :-)

Соответственно празднику у нас и оказались две материнские платы — розовая для дам, черная для кавалеров. Так как тестов подобных плат предостаточно, да и главная цель наша сегодня не они, то позволю себе не много отвлечься и напомнить читателю о самом празднике — не буду оригинальным, понимая что добрая половина сайтов в сети сегодня опубликует подобные материалы — ну да что же делать, конъюнктура дня такова :-)

Праздник в нынешнем его виде существует с 496 года — в этот день папа Геласиус объявил его днем святого Валентина — сама же история началась в 296 году, когда император Клавдий II собирался покорять мир. В то время в римской империи был недостаток солдат, и император решил что связано это с браками — и запретил венчания. Естественно, что понравилось это не всем, в том числе и епископу Валентину. Который тайно венчал влюбленных — и поплатился за это головой, казнь святого Валентина состоялась 14 февраля 270 года. С тех пор и пошел обычай писать любимым записки и дарить подарки, и естественным образом этот праздник и две материнские платы AOpen соединились — ведь столь необычные материнские платы достойны того, что бы быть подарками.

Платы



Теперь же о самих платах — менее подробно, чем обычно, в первую очередь за счет описаний чипсетов. Оба набора микросхем уже хорошо известны, и мы ни раз писали о них, а в случае же с материнской платой AX3S Pro — мы уже писали о ее предшественнице AX3S. Изменений в этом случае кардинальных не произошло, и сегодняшняя представительница чипсета Intel 815E от компании AOpen кажется скорее тюнингом старой версии, чем новым продуктом — но из за этого она не кажется менее привлекательной в качестве темы для обзора.

Поскольку платы представлены одной компанией, то естественным образом в них много общего — похожая упаковка, один и тот же набор бесплатных программ, одинаковый набор шлейфов и технологий, используемых производителем. Поэтому не имеет смысла описывать все это два раза — ограничусь одним, а пока приведу спецификации плат.

О девичьем…

  • Процессор
    • FCPGA и PPGA Socket 370 процессоры Intel Pentium III, Intel Celeron
    • Поддерживаются частоты системной шины 66/100/133 МГц
  • Чипсет
    • Intel 815E (Intel 82815 Graphics and Memory Controller Hub (GMCH), Intel 82801BA Enhanced I/O Controller Hub 2 (ICH2), Intel 82802AB Firmware Hub (FWH))
  • Системная память
    • Три 3,3 V 168-контактных разъема DIMM
    • Максимальный объем поддерживаемой памяти — 512 Мбайт
    • Поддержка PC100 и PC133 SDRAM
    • Поддержка ЕСС отсутствует
  • AGP
    • Слот AGP, поддерживающий 4x mode
    • Встроенное в чипсет AGP 4x графическое ядро i752
  • Слоты
    • 5 32-х битных слотов PCI
    • 1 слот CNR (Communications Network Riser)
  • Встроенное Audio
    • Интегрированный AC'97 v 2.1 кодек Analog Devices AD1885
  • Порты ввода-вывода
    • Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
    • Два встроенных и два дополнительных порта USB
    • 1 Game/MIDI порт, линейный вход/выход, микрофонный вход
  • Интегрированный IDE контроллер
    • 2 канала UltraDMA/33/66/100 IDE (с поддержкой до 4 ATAPI-устройств)
  • BIOS
    • 4-х Мбитный Flash EEPROM
    • Award BIOS с поддержкой Enhanced ACPI, DMI, APM, Green, PnP Features
  • Разное
    • Аппаратный мониторинг
    • Поддержка Suspend to RAM и Suspend to Disk
    • Пробуждение от модема, мыши, клавиатуры, сети и таймера
  • Размер
    • Standard ATX, 30,5x22 см

Как видим — достаточно стандартный набор для материнской платы на основе системной логики Intel 815E, но здесь и не может быть ничего необычного — все ограничивается рамками чипсета, о фирменных же наработках речь пойдет далее. Процессор окружен восемью Low ESR конденсаторами емкостью 2200 uF, что является отличием от платы AX3S и способствует стабильной работе. Но в тоже время появляются проблемы с надеванием кулеров, так, например, ни родной кулер от процессора Intel Pentuim III 1GHz, отличающийся достаточно большими размерами, ни кулер от GlobalWin не помещались на свое место, достаточно же обычный теперь Golden Orb от Thermaltake встал без проблем. Сама же по себе плата разведена приятно — исключением являются разъемы CD-in и Aux-in, доступ к которым может быть перекрыт PCI либо AGP картами. Также понравилось наличие защелки на слоте AGP для видеокарт — при ней выпадение карты из слота (что достаточно часто бывает в дешевых некачественных корпусах) практически невозможно. Радиатор северного моста чипсета имеет розовый цвет — и вписывается в общую цветовую гамму продукта. В общем-то и все, если не считать не совсем удачного расположения разъемов IDE — они расположены позади первого PCI слота, и теоретически могут помешать вставить в него что-либо глобальное — но обычно этого не происходит, и этот слот оставляют пустым для лучшей циркуляции воздуха в районе видеокарты. На плате есть переключатели для изменения частоты процессора по умолчанию — 66,100 либо 133 МГц, все же остальные настройки делаются из BIOS Setup'a.

В коробке достаточно привычного для AOpen дизайна (исключением является лишь цвет — розовый) в пластиковом чемоданчике лежит плата. В комплекте с платой находятся два CD — один с ставшим уже привычным для подобных бесплатных наборов программ Norton Antivirus 2000, на втором же находятся драйвера к материнской плате, ее описание в формате PDF и программа для чтения файлов этого формата Adobe Acrobat Reader 4.0. Также плата комплектуется руководством пользователя в виде достаточно толстой книжки, и краткими инструкциями на постере формата A2 — но к сожалению у нашей платы все это было на японском языке, и для меня это не несло никакой информативной нагрузки. Набор шлейфов к плате состоит из одного кабеля ATA100, одного ATA33, кабеля для FDD и планки на заднюю панель компьютера с двумя дополнительными разъемами USB. Также в комплекте идет кабель, замещающий джампер для выставления параметров загрузки BIOS. Комплекты для обеих плат одинаковые, поэтому не буду останавливаться на этом при описании следующей материнской платы.

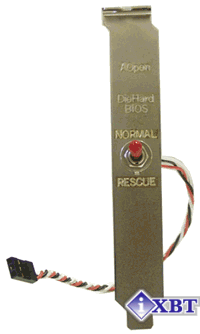

Для уменьшения проблем конечного пользователя при работе с обеими платами также применена технология DieHARD BIOS — уже знакомая нам комбинация из двух микросхем flash-памяти, дублирующих друг друга при возникновении таких проблем как порча содержимого BIOS в результате неправильной прошивки либо воздействия вирусов — такие технологии появились в результате массированных атак вирусов, и прежде всего печально знаменитого WinCIH. Компания опять идет дальше всех и предлагает нам самим, с какой из микросхем flash загружать компьютер — для этого она выпустила вынесенный на заднюю панель компьютера переключатель, имеющий три позиции: Normal — для обычной загрузки, Rescue — для загрузки со второй микросхемы для последующего копирования ее содержимого на первую микросхему flash, а также среднее положение переключателя — в таком положении компьютер не будет грузится, что сделано по словам компании для защиты данных ROM.

Dr. LED — еще одна фирменная технология, посредством которой также можно отслеживать ход загрузки системы подсоединяя индикатор, вставляемый в отсек 5.25" и имеющий восемь светодиодов, отражающих состояние загрузки следующих устройств (список полностью повторяет набор для Dr. Voice): клавиатуры, флоппи-дисковода, жесткого диска, процессора, памяти, плат вставленных в слоты AGP и PCI. При обычной загрузке системы все светодиоды по очереди загораются, и последним зажигается восьмой светодиод - сигнализирующий о работоспособности системы, в случае же каких-либо проблем последний из засветившихся светодиодов и говорит о том, с каким из устройств были проблемы.

Разгон

Как и у большинства современных материнских плат, все возможности по настройке системы реализуются через BIOS Setup, где можно тонко настроить тайминги памяти, изменять напряжение на ядре процессора с шагом 0.05В, а также менять частоту FSB — и выбор значений частоты здесь следующий — при базовых 66 МГц набор состоит из 66.6, 66.8, 68.3, 75.3, 78 и 80 МГц, при базовых 100 МГц — 95, 100, 100.2, 105, 110, 114, 117, 122, 127, 129, 133.3, 133.6, 138, 140, 150 МГц, при процессоре же с шиной 133 МГц - 122, 133.3, 133.6, 138, 140, 146.6, 144, 150, 166 МГц. Набор хоть и велик, но уже не является чем-то из ряда вон выходящим — большое количество плат предоставляют гораздо большие возможности, такие как изменение частоты FSB с шагом в 1МГц в диапазоне от 66 до 200МГц, отсутствие же возможности выбора соотношений частот FSB/SDRAM/PCI и отсутствие возможности менять напряжение на чипсет и память ставят эту материнскую плату в ряд не самых удачных выборов для разгона — ну да не в том, как мне кажется ее предназначение.

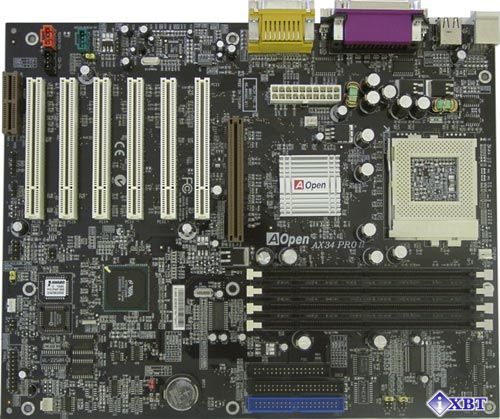

Мужчина в полном расцвете сил

  • Процессор
    • FCPGA и PPGA Socket 370 процессоры Intel Pentium III, Intel Celeron, VIA Cyrix III
    • Поддерживаются частоты системной шины 66/100/133 МГц
  • Чипсет
    • VIA Apollo 133A (северный мост VT82C694X и южный мост VT82C686B)
  • Системная память
    • Четыре 3,3 V 168-контактных разъема DIMM
    • Максимальный объем поддерживаемой памяти — 1.5 Гб
    • Поддержка PC 66/100/133 SDRAM, VCM SDRAM
    • Есть поддержка ЕСС
  • AGP
    • Слот AGP, поддерживающий 4x mode
  • Слоты
    • 6 32-х битных слотов PCI
    • 1 слот AMR (Audio Modem Riser)
  • Встроенное Audio
    • Интегрированный AC'97 v 2.1 кодек Analog Devices AD1885
  • Порты ввода-вывода
    • Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
    • Два встроенных и два дополнительных порта USB
    • 1 Game/MIDI порт, линейный вход/выход, микрофонный вход
  • Интегрированный IDE контроллер
    • 2 канала UltraDMA/33/66/100 IDE (с поддержкой до 4 ATAPI-устройств)
  • BIOS
    • 2-х Мбитный Flash EEPROM
    • Award BIOS с поддержкой Enhanced ACPI, DMI, APM, Green, PnP Features
  • Разное
    • Аппаратный мониторинг
    • Поддержка Suspend to Disk
    • Пробуждение от модема, мыши, клавиатуры, сети и таймера
  • Размер
    • Standard ATX, 30,5x24,4 см

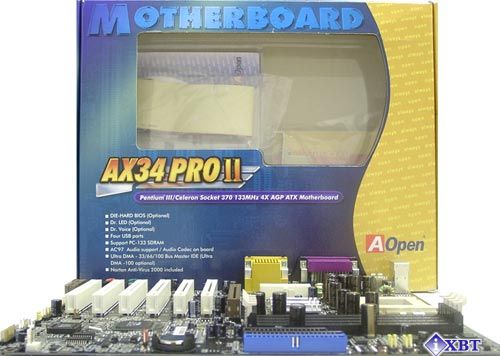

И здесь ничего необычного, расскажу же подробнее о плате — дизайн коробки ничем не выделяется, на плате же, пожалуй, не самыми удобными вещами оказываются лишь разъем питания ATX, находящийся между разъемом процессора и задней панелью, да невозможность вставить память при установленной видеокарте, о расположении разъемов CD-in и т.д. умолчу — похоже все производители материнских плат вступили в заговор, главной целью которого является расположение их перед слотами PCI — а место для сборки не является самым удобным. Процессор окружен еще большим количеством конденсаторов, чем у предыдущей платы — их здесь десять, и они такой-же емкости. А вот расположение их на этой плате позволяет устанавливать монструозные радиаторы кулеров как от GlobalWin, так и идущие в комплекте с последними процессорами от Intel кулеров производство Sanyo. На плате расположены те же джампера, что и на плате AX3S Pro — для выбора частоты процессора 66,100,133 МГц, разъемы USB,GPIO (General Purpose Input/Output), Dr.LED, IrDA, WOM (Wake on Modem). Нет только описанных на сайте джамперов для выбора языка технологии Dr.Voice — как и самой функции, видимо ревизия нашей платы оказалась более ранней. Но поскольку такая штучка существует, то кратко опишу и ее.

Dr. Voice — одна из фирменных технологий, применяемых компанией AOpen для того, чтобы в первую очередь дать пользователю понять что происходит с компьютером в случае зависания системы при загрузке, а во вторую — еще больше выделиться из общего ряда материнских плат, и тем самым заострить внимание потребителя на своей продукции. Компания не первой предложила такую технологию, но пошла в ней дальше чем конкуренты — путем изменения конфигурации перемычек можно выбрать один из четырех языков — английский, немецкий, французский либо китайский — на котором и будет происходить оповещение пользователя о возникшей проблеме. Набор событий, в ответ на которые мы услышим голосовые предупреждения также шире чем у конкурирующих технологий других компаний — всего их семь — ошибки при инициализации клавиатуры, процессора, памяти, флоппи-дисковода, жесткого диска и плат в слотах AGP и PCI.

Радиатор чипсета выполнен из алюминия, и не имеет напыления из драгметаллов, он лишь несет на себе логотип компании AOpen. В комплекте с платой идет совершенно идентичный первой плате набор кабелей и программного обеспечения, набор отличался лишь языком, на котором все было сделано — в первом случае это был японский, во втором руководство пользователя было выполнено на английском языке, а также отсутствовал постер с основными сведениями о материнской плате.

Разгон

Как и предыдущая плата, эта модель не позволяет достичь небывалых вершин в разгоне процессора, все также реализовано через BIOS, нет возможности вручную изменять коэффициенты частот FSB/SDRAM/PCI, нет регулирования напряжения на процессор и память — из инструментов для разгона есть еще более маленький выбор частот — 66.8, 75, 83.3, 90, 95, 100, 105, 110, 112, 120, 124, 133, 140 и 150 МГц да возможность изменять напряжение ядра процессора — также с шагом в 0.05 В.

Ну что же, платы вроде описаны — осталось посмотреть на их производительность.

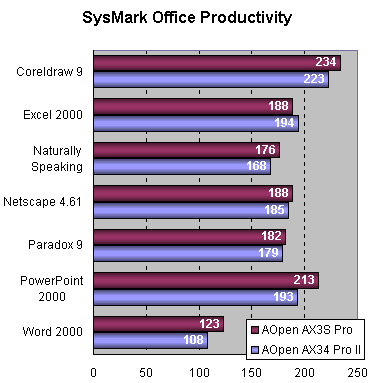

Производительность

Для оценки производительности использовали следующее оборудование:

  • Процессор: Intel Pentium III Coppermine 933 МГц, шина 133 МГц, Socket-370
  • Материнская плата: AOpen AX3S Pro
  • Материнская плата: Aopen AX34 Pro II
  • Память: два модуля DIMM Samsung PC133 128Mb
  • Жесткий диск: IBM DTLA 20Gb 7200RPM
  • CD-ROM: Panasonic 40x speed
  • Видеокарта: ASUS V7700 Geforce2 GTS (Core:200MHz; Mem:166MHz DDR)

И программное обеспечение:

  • Windows ME final release build 3000
  • NVIDIA Detonator v6.50
  • BapCo & Mad Onion SysMark 2000 Internet Content Creation v1.0 patch 5
  • BapCo & Mad Onion SysMark 2000 Office Productivity v1.0 patch 5
  • idSoftware Quake III Arena v1.17 demo001.dm3



Выводы

Ну что же, можно подвести и некоторые итоги сегодняшнего тестирования — платы несомненно удались, как и вся линейка эксклюзива от AOpen, пусть и нельзя сказать что мы получаем за свои деньги высочайшую производительность либо огромные возможности для разгона — но несколько лишних долларов, потраченных на эти платы в сравнении с общей серой массой средних по возможностям плат явно удовлетворят покупателя. Что же до производительности — то тут как всегда, девичья плата показывает лучшие результаты — обусловлено это конечно не розовым цветом платы, а чипсетом. Ну да оно и правильно — вселучшее детям и женщинам :-). А насчет же розового и черного цвета плат — приятно сознавать, что ты являешься владельцем того, что есть не у многих — в этом проявляется индивидуальность, которую ранее нельзя было как-то выразить через внутренности компьютера :-). Еще бы к этому прозрачный корпус с подсветкой и т.д… Но все это будет стоить совсем других денег, а плату же от AOpen можно купить уже сейчас — это конечно не произведение искусства, к коим можно причислить сделанные по индивидуальным проектам корпуса, например из дорогих пород дерева — но уже близко к тому. Искусство в массы, так сказать. Подождем и мы — глядишь, и производство подобных вещей встанет на поток, и не будет оно уделом энтузиастов одной компании.
