Albatron PX845PEV-800 — системная плата на базе чипсета i845PE c официальной поддержкой FSB 800 МГц

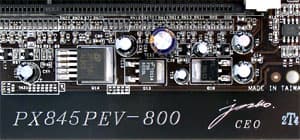

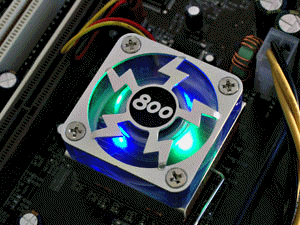

Плата практически идентична уже рассмотренной нами PX845PEV Pro — это специальное издание, выпущенное ограниченным тиражом к годовщине создания компании Albatron. Праздничность модели подчеркивают цвет PCB, сменившийся на благородный черный, забавная цветомузыка на радиаторе чипсета, да лишний и функционально бесполезный сантиметр текстолита, на котором уместились полное название платы и подпись CEO компании — господина Джека Ко (Jack Ko).



Комплект поставки включает:

  • Упаковку: коробка специального, стильного дизайна;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все черного цвета с логотипом компании;
  • Планку на заднюю панель компьютера с 4 портами USB;

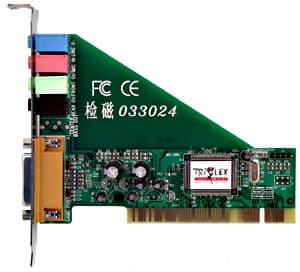

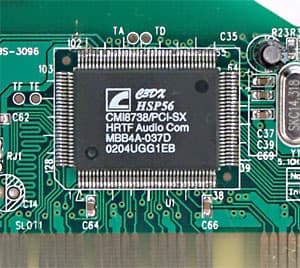

  • Звуковую карту Triplex на микросхеме C-Media CMI8738/PCI-SX с возможностью подключения аудиосистем 4.1 и разъемом CD-In;


  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • PC-cillin 2000.

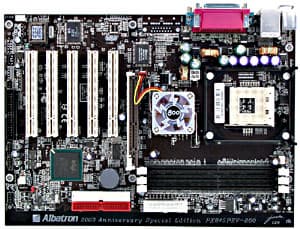

Разводка платы несколько отличается от традиционной, и отличия эти отнюдь не добавляют удобства при сборке системы, но зато позволяют заметно уменьшить ширину платы. В итоге неудобно расположены разъемы IDE (позади слотов PCI) и несколько разъемов вдоль левого края платы, а установленная видеокарта затрудняет манипуляции с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP и памяти.

На плату интегрированы следующие контроллеры:

  • сетевой, реализованный на базе микросхемы 3COM 910-A01, с поддержкой 10BaseT/100BaseTX.

На плате применяется защита от установки видеокарт, не поддерживающих напряжение 1,5 В.

Не распаяны, но разведены на плате: микросхема аудиокодека с сопутствующими разъемами.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В StandBy;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов (к одному из них подключен вентилятор на радиаторе MCH) и 1 для нерегулируемого.

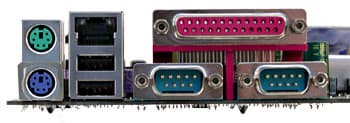

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х215 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00 от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+DDR/CPU = 1,5, 2,66 при FSB 100 МГц; 2, 2,5, 2,66 при FSB 133 МГц; 2, 2,5 при FSB 200 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6 В

Использовалась версия BIOS R1.00, как последняя из доступных на время проведения тестирования.

Плата несомненно заинтересует коллекционеров, а вот реальное ее применение под вопросом, разве что кому-то потребуется гарантированная производителем поддержка новой частоты FSB за относительно небольшую сумму.

Результаты тестов:
