Albatron PX845E ? системная плата на базе чипсета i845E


Это младшая плата в линейке моделей, основанных на чипсете i845E, от этой компании, так что от уже описанной нами PX845E Pro II она отличается лишь уменьшенным количеством распаянных контроллеров и разъемов. Впрочем, есть и еще одно отличие: покрытие поверхности платы лаком с использованием серебра, что, по мнению инженеров компании, должно уменьшить нагрев платы и электромагнитные наводки, тем самым увеличив стабильность работы.

Комплект поставки включает:

  • Упаковку: картонная коробка, ламинированная пластиком с «голографическим» эффектом;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием настройки и установки платы, инструкция по разгону системы на этой плате — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • прошивки BIOS для платы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002.

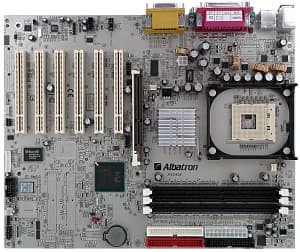

Разводка платы, по вполне очевидным причинам, точно такая же, как и у ее старшей сестры, с сохранением всех недостатков той: разъемы аудиовходов расположены перед слотами PCI, могут возникнуть трудности при манипуляциях с модулями памяти в случае установленной видеокарты, очень неудобно производить подключение шлейфа с дополнительными портами USB к разъему, расположенному между первым слотом PCI и слотом AGP. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и порта S/PDIF.

Благодаря использованию SmartI/O-контроллера Winbond W83637HF-AW на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт и флеш-карт формата Memory Stick.

Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом на плате.

Не распаяны, но разведены на плате: контроллер IDE RAID и его разъемы, слот CNR, вторая микросхема Flash EEPROM, сетевой контроллер и разъем RJ45, а также блок переключателей (вследствие этого у данной модели нет защиты от использования старых видеокарт, что может привести к поломке платы в случае установки карт с напряжением питания 3,3 В).

На плате используются возможности системного мониторинга микросхемы Winbond W83637HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+DDR:CPU = 1,50x, 2,00x, 2,66x, Auto
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Default и 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5 и 1,6 В

Использовалась версия BIOS 1.03a, как последняя из доступных на время проведения тестирования.

Плата, в отличие от старших моделей своей линейки, подходит скорее для компьютеров начального уровня за счет меньшей цены и функциональности, хотя возможности по разгону у нее также очень неплохие.

Результаты тестов:
