Albatron KX600S Pro — системная плата на базе чипсета VIA KT600


  • Чипсет VIA KT600 (использован северный мост VIA KT600 и южный — VIA VT8237)

В свое время, при рассмотрении KX600 Pro, мы отмечали, что хотя на плате и распаян южный мост VT8237, функциональность этой модели соответствует старому VT8235 (причины сего явления так и остались не до конца понятными). И вот, спустя почти год, Albatron наконец анонсирует плату на KT600 с полной функциональностью соответствующего южного моста.

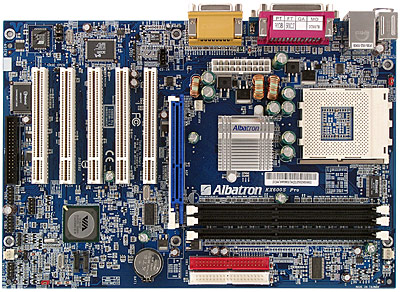

Как и в случае большинства «узких» плат, приобретая в компактности, мы теряем в удобстве разводки: трудновато будет работать с платой после подключения кабелей к разъемам FDD (у левого края, блокируется все пространство), аудиовходам (перед слотами PCI, потенциальные проблемы с картами расширения) и IDE (кабели пройдут над модулями памяти, причем последние к тому же блокируются в разъемах при установке AGP-видеокарты). Перемычка для сброса CMOS остается легкодоступной даже после установки платы в корпус, а вот до перемычки, включающей OTP, дотянуться будет практически невозможно (хорошо хоть, что в абсолютном большинстве случаев отключать функцию защиты процессора от перегрева не требуется); краткое описание функциональности обеих перемычек приведено на текстолите.

Наличие напряжения +5 В Standby на плате индицируется красным светодиодом. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий один конденсатор на 1000 мкФ и несколько менее емких) и памяти (1 на 1000 мкФ и несколько менее емких). Размеры платы — 305х200 мм («зауженный» ATX, крепление к корпусу шестью винтами, без дополнительного крепления передний край платы будет немного провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (датчиком в сокете) и платы (встроенным датчиком платы).

На плате отсутствуют разведенные, но нераспаянные элементы, а вот «парная» модель KX600S недосчитывается сетевого контроллера и соответствующего разъема. Также все предшествующие платы Albatron на KT600/KT400A/KT400 основаны на очень похожей PCB, отличающейся лишь в мелочах (потребовалось место для распайки SATA-разъемов и т.п.). При этом по комплектации дополнительными контроллерами KX600S/Pro полностью совпадают с KX600/Pro версии 3.0 (со времен первых ревизий KX600/Pro AC'97-кодек сменился с Realtek ALC650 на ALC655, а сетевой контроллер с 3Com 910 на 920).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 462(A));
  • 3 разъема под DDR SDRAM DIMM (до 3 ГБ DDR266/333/400, не более двух двухбанковых модулей (один из них следует установить в третий разъем));
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX (дополнительного разъема для подачи 12 В не предусмотрено);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные», с возможностью организации RAID-массива уровня 0 или 1 из подключаемых к ним дисков;
  • 3 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 1 LPT, 2 COM-порта;
  • 3 аудиоразъема (Mic-In, Line-In, Front) и Game-порт.

Стандартная задняя панель, не требующая применения специальной заглушки для корпуса.

Комплект поставки

  • Упаковка: коробка стандартного дизайна с отражающей пленкой на крышке;
  • Документация: руководство пользователя материнской платы на 4 языках;
  • Кабели: 1 Serial ATA (c переходником питания PCPlug-SATA), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • DirectX 9.0b.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3Com Marvell 920-MV00, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.33, -0.20Хорошо
Уровень шума, дБ (А): -86.6Хорошо
Динамический диапазон, дБ (А): 86.4Хорошо
Нелин. искажения, %: 0.042Хорошо
Интермод. искажения, %: 0.070Хорошо
Взаимопроникновение каналов, дБ: -85.1Отлично

Общая оценка: Хорошо (подробнее). Вполне удовлетворительный результат, без провалов, дает возможность использовать встроенный звук в качестве заменителя недорогой внешней карте.

Фирменные технологии

  • OTP (CPU Over Temperature Protection — защита процессора от перегрева, использующая точное значение температуры с интегрированного термодиода процессора).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSПлата фиксирует невозможность загрузиться в результате разгона и сама сбрасывает CMOS
Перемычка для включения/выключения защиты процессора от перегрева
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Precharge to Active, Active to Precharge, Active to CMD, Command Rate
Выбор частоты работы памяти+By SPD, DDR/CPU = 2,66x при FSB 100 МГц, DDR/CPU = 2,0x, 2,5x, 3,0x при FSB 133 МГц, DDR/CPU = 1,6x, 2,0x, 2,4x при FSB 166 МГц, DDR/CPU = 1,33x, 1,66x, 2,0x при FSB 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+CPU:AGP(PCIx2) = 3:2, 4:2, 5:2, 6:2
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-x5—x24
Изменение напряжения ядра процессора+Auto, 1,2—2,1 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,65, 2,7, 2,75, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,6, 1,7, 1,8 В

Использовалась версия BIOS R1.06, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. В версии R1.08 исправлена ошибка с форматированием жестких дисков из-под DOS.

Производительность

По данным нашего предварительного тестирования, эта модель является самой медленной из уже рассмотренных нами представительниц чипсета, уступая до 4—6% лучшим платам на KT600 в наиболее чувствительных к производительности подсистемы памяти тестах.

ТестABIT KV7Albatron KX600S Pro
Скорость чтения из памяти (CacheBurst32), МБ/с15691367
Скорость записи в память (CacheBurst32), МБ/с869735
Латентность чтения из памяти (CacheBurst32), тактов213234
Архивирование в 7-Zip, мин:сек11:1511:44
Архивирование в WinRAR, мин:сек4:014:18

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)
