Albatron K8 SLI — системная плата на базе чипсета NVIDIA nForce4 SLI (Socket 939)


В последнее время мы все чаще сталкиваемся с платами, построенными на новейшем чипсете от nVidia — nForce4 SLI (Intel Edition), созданным для поддержки процессоров компании Intel, а его предшественник nForce4 SLI поддерживающий процессоры AMD, как бы остался в тени. Но на самом деле производители материнских плат продолжают уделять этому достойному во всех отношениях продукту должное внимание, и сегодня мы рассмотрим системную плату компании Albatron под названием K8 SLI, как раз оснащённую этим набором системной логики.

Сразу нужно отметить, что мы рассматриваем плату средней ценовой категории, и ожидать каких-либо изысков в функциональности и комплекте поставки от неё не следует. Всё чем может похвастаться Albatron K8 SLI это довольно средненький звуковой контроллер на базе AC’97-кодека Realtek (Avance Logic) ALC655 и сетевой контроллер с поддержкой 10/100/1000 Мбит/с, что уже давно стало стандартом для большинства производителей материнских плат. В общем, ничего нового.

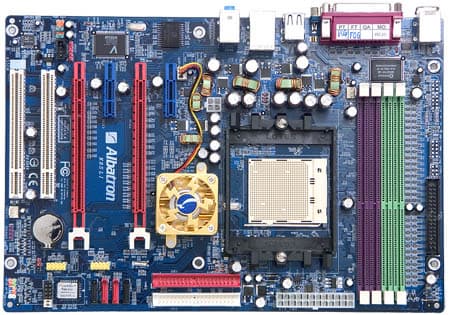

Так как при создании Albatron K8 SLI использовался набор системной логики nForce4 SLI (напомним, что nForce4 SLI, базируется на одном чипе), проектировщики решили уменьшить размер платы до 239х198 мм, и совершенно логично, что из-за такого уменьшения концентрация элементов на поверхности платы увеличилась. Большая скученность элементов рядом с 4-контакным коннектором ATX, затрудняет подключение/отключение к нему кабеля питания. Разъёмы под модули памяти находятся довольно близко к процессорному сокету, так что при установке процессорного кулера манипуляции с ними могут быть затруднены. Доступ к имеющимся перемычкам несколько затруднён при установке платы в корпус. Их краткое описание приведено на текстолите. Стоит так же отметить довольно удобное расположение разъёма FDD, но это порадует только тех, кому всё ещё нужен старый добрый Floppy.

В трёхканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мФ, 3 конденсатора по 1500 мФ и 6 по 1000 мФ, так же на плате находится стабилизатор напряжения памяти (4 конденсатора по 1000 мФ и 4 по 100 мФ). На плате разведен, но не распаян  разъём для подключения планки со вторым дополнительным COM-портом, разъём для подключения планки с GAME-портом, и разъём для подключения стандартного IrDA-модуля. Размер платы — 239х198 мм («узкий» ATX, крепление к корпусу шестью винтами, все края платы жестко фиксированы).


Системный мониторинг (Winbond W83627HF-AW):

  • напряжения чипсета, батарейки, +3,3В, +5В и +12 В;
  • частота вращения одного вентилятора;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, для AMD Athlon 64/64 FX);
  • 4 разъема под DDR SDRAM DIMM (DDR 200/266/333/400, до 4ГБ; поддерживается двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, и 4-контактный ATX12V для питания процессора);
  • Разъем FDD;
  • 2 разъёма IDE (Parallel ATA) — оба «чипсетные» (есть возможность объединения в массив RAID: RAID 0, RAID 1, RAID 0+1, JBOD). Позволяет подключить до четырёх устройств IDE;
  • 4 разъёма SATA (Serial ATA) — все «чипсетные» (есть возможность объединения в массив RAID: RAID 0, RAID 1, RAID 0+1, JBOD);
  • 2 разъёма для подключения планок с дополнительными портами USB;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 3 разъёма для подключения вентиляторов (один с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъёмы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB (1.1/2.0);
  • 2 порта USB (1.1/2.0) и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Line-in, Front, Mic-in).

Комплект поставки

  • Упаковка: коробка стандартного размера;
  • Документация (вся на английском языке):
    • руководство пользователя;
    • плакат с кратким описанием основных моментов установки и настройки платы
  • Шлейфы:
    • ATA 66/100/133 (серого цвета);
    • FDD (серого цвета);
    • Кабель Serial ATA;
    • Переходник-разветвитель питания SATA;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2005 (антивирус);
    • Virtual Cable Tester (утилита для мониторинга сетевого соединения);
    • DirectX 9.0с.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Cетевой PHY-контроллер, на базе микросхемы VITESSE VSC8201RX (PHY), для интегрированного в чипсет MAC-контроллера Gigabit Ethernet (10/100/1000 Мбит/с Gigabit Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.17, -0.48 Хорошо
Уровень шума, дБ (А): -81.5 Хорошо
Динамический диапазон, дБ (А): 81.1 Хорошо
Гармонические искажения, %: 0.034 Хорошо
Интермодуляционные искажения + шум, %: 0.043 Хорошо
Взаимопроникновение каналов, дБ: -84.9 Очень хорошо
Интермодуляции на 10 кГц, %: 0.214 Средне

При тестировании интегрированного звукового решения мы столкнулись с некорректной работой драйверов для звукового контроллера, входящих в комплект поставки. Качество звука заметно падало, в чём можно убедиться, пройдя по ссылке, но эти проблемы удалось устранить после установки драйверов, взятых с сайта компании-производителя Realtek. Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • Watch Dog Timer: автоматическое восстановление старых настроек BIOS, если плата не смогла запуститься с новыми;
  • Over Temperature Protection: защита процессора от перегрева.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от Award Настройки таймингов памяти + CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS);
Выбор частоты работы памяти + Auto, 200/266/333/400 МГц;
Изменение частоты работы шины PCIE + 100 — 145 МГц с шагом 1 МГц;
Изменение частоты работы шины PCI
K8 Cool’n’Quiet +
Ручное распределение прерываний по слотам
Изменение частоты FSB + 200 — 450 МГц с шагом 1 МГц;
Коэффициент умножения шины HT + x1 — x5;
Изменение коэффициента умножения процессора
Изменение напряжения процессора + +5%, +10%, +15%;
Изменение напряжения памяти + 2.7В, 2.8В, 2.9В, 3.0В;
Изменение напряжения чипсета + 1.5В, 1.6В, 1.7В, 1.8В;
Изменение напряжения FSB +
Изменение напряжения шины PCIE

Использовалась версия BIOS vR1.01, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+ (Cooler: Gigabyte NeonCooler8-Pro ED821-MF)
  • Память: Corsair XMS3200 TwinX x 2 (DDR 400, 2-2-2-5)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

Так как на данный момент мы успели протестировать только две системные платы (в таблице, приведённой ниже, представлены их результаты), оснащённые чипсетом NVIDIA nForce4 SLI, сложно сделать какие-либо однозначные выводы по поводу производительности плат на данном наборе системной логики в целом. Но пока можно сказать, что рассматриваемая нами сегодня модель от компании Albatron несколько медленнее своего соперника ECS KN1 SLI, а обе они по своей производительности превосходят системные платы, выполненные на чипсете предыдущего поколения nForce3 Ultra (например, Gigabyte K8NS Ultra-939).

Albatron K8 SLI (DDR 400)
Тест ECS KN1 Extreme (DDR 400)
Архивирование в 7-Zip, мин:сек 7:43 7:32
Кодирование MPEG4 (XVID), мин:сек 5:10 5:05
Кодирование MPEG4 (DIVX), мин:сек 3:50 3:47
Обработка изображений в Photoshop, мин:сек 32:44 31:08
Unreal Tournament 2004 (Low@640x480x32), fps 84.5 86.1
Unreal Tournament 2004 (Medium@800x600x32), fps 79.6 81.2

Вывод:

В заключение стоит сказать, что рассматриваемая нами сегодня системная плата по своей функциональности, скоростным показателям и комплекту поставки относится к среднему классу и рассчитана на массового потребителя. Несколько огорчил инцидент с драйверами звукового контроллера, а так, в целом, никаких проблем во время тестирования данного продукта не возникло. Ничего кардинально нового в Albatron K8 SLI мы не обнаружили, так что остаётся только подождать результатов тестирования остальных плат на nForce 4 SLI, чтобы выявить самую быструю из них.
