Чипсет ALI Aladdin V


ALI

В связи с обширным внедрением трехмерной графики становится особенно актуальным вопрос об использовании графических карт на базе AGP. Ведущий производитель чипсетов — фирма Intel реализовала эту возможность только для систем на базе процессоров Pentium II. Однако Soсket 7 уходить с рынка еще не собирается. Даже многие конкуренты Intel продолжают развитие Socket 7 Pentium-совместимых процессоров (например, AMD K6 3D). Поэтому возникает необходимость в создании Pentium-чипсетов, поддерживающих AGP.

Фирма ALI, подразделение Acer Laboratories, решила поучаствовать в этом процессе и сконструировала новый чипсет Aladdin V, который кроме поддержки AGP обладает 100-мегагерцовой шиной. Об этой инновации следует сказать отдельно. Дело в том, что в настоящий момент самое главное узкое место на пути наращивания производительности системы — частота системной шины, ограничивающее быстродействие таких элементов, как кеш и память. Intel намеревается побороть это препятствие к марту — с выпуском чипсета 440BX (чипсет предназначен для процессора Pentium II). Однако ALI опередила Intel и первой реализовала 100-мегагерцовую шину в чипсете Aladdin V, но для процессоров совместимых с Socket 7.

Так что материнская плата на базе Aladdin V будет настоящей находкой для разгоняльщиков процессоров — частоты 75, 83 и 100 МГц документированы. Что характерно, при использовании таких частот не будет возникать проблем с переферией. Это обеспечивается применением различных делителей внешней частоты для синтеза частоты PCI и AGP. Ниже можно ознакомится со значениями частот шин AGP и PCI при различных внешних частотах:

Внешняя частота Частота PCI Частота AGP
100MHz 33MHz 66MHz
83MHz 33MHz 66MHz
75MHz 30MHz 30MHz
66MHz 33MHz 66MHz
60MHz 30MHz 60MHz
50MHz 25MHz 50MHz

Однако не все так радужно. Фирма ALI все еще не может реализовать нормальную скорость работы с SDRAM по схеме 5-1-1-1. Поэтому, как и в Aladdin IV, применена схема 6-1-1-1.

Чипсет собран на двух чипах — новом ядре M1543 и старом контроллере внешних устройств M1541 (или M1531 в мобильном исполнении).

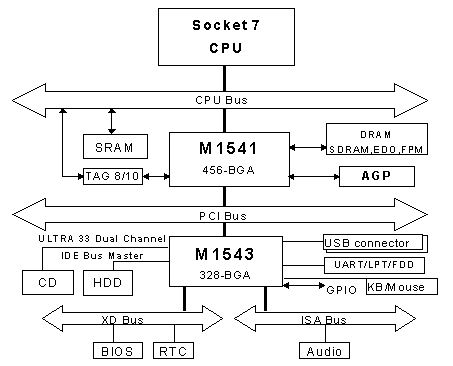

Aladdin V system block diagram

Характеристика Aladdin V

  • Поддержка всех Socket-7 процессоров
    • Поддержка внешних частот шины 50, 60, 66, 75, 83 и 100МГц
    • Поддержка linear wrap mode для Cyrix M1 & M2
    • Поддержка команды Write Allocation для K6
    • Псевдо асинхронная шина PCI и AGP
  • Поддержка Pipelined-Burst кеша
    • Размер кеша 256KB/512KB/1MB
    • Алгоритм работы L2 кеша Write-Back/Dynamic-Write-Back
    • Встроенная 8K*2 bit SRAM для реализации MESI протокола
    • Кешируется 128Мб оперативной памяти при 8-bit Tag SRAM или 1Гбайт при 10-bit Tag SRAM
    • Встроенный 16K*10bit TAG SRAM
    • Для Pipelined Burst SRAM временная диаграмма 3-1-1-1-1-1-1-1
    • Поддержка 3.3V/5V модулей Tag SRAM
    • Поддержка одинарного цикла чтения CPU для размещения в L2-кеше
  • Поддержка FPM/EDO/SDRAM DRAM
    • Максимально — 4Гбайт памяти, 8 линий RAS
    • 64-битная шина памяти
    • Поддержка симметрической и ассимметрической памяти
    • Поддержка 3.3V и 5V памяти
    • Размер CPU Write Buffer — 16QWord
    • Временная диаграмма для FPM 6-3-3-3-3-3-3-3
    • Временная диаграмма для EDO 5-2-2-2-2-2-2-2
    • Временная диаграмма для SDRAM 6-1-1-1-1-1-1-1
    • Поддержка 64, 128, 256М-bit технологии DRAM
    • Поддержка контроля четности и ECC
  • Синхронный / Псевдо асинхронный 25/30/33MHz 3.3V/5V интерфейс PCI
    • Архитектура Concurrent PCI
    • Поддержка до пяти Bus Master устройств
    • Размер буфера CPU-to-PCI 6DWord
    • Размер буфера PCI-to-DRAM 88/22DWord для записи и чтения соответственно
    • Пропускная способность PCI-to-DRAM — 133Мбайт/сек
    • Соответствие спецификации PCI 2.1
  • Встроенный PCI IDE контроллер
    • Поддержка Ultra 33 Synchronous DMA Mode (33МБайт/сек)
    • Поддержка PIO Mode до 5 и Multiword DMA Mode 0,1,2
    • Интегрированный 10x32-bit буфер для каждого IDE канала
  • Интерфейс AGP
    • Поддержка спецификации AGP 1.0
    • Поддержка 64-компонентной таблицы буфера Graphic Address Remapping Table
    • Протокол AGP 66MHz
    • Поддержка режимов AGP 1X и 2X
    • 28-компонентная очередь запросов
    • Буфер чтения размером 32 QWORD
    • Буфер для записи размером 16 QWORD
  • Поддержка интерфейса USB
  • Поддержка интерфейса SMBus 1.0
  • Расширенное управление питанием с поддержкой ACPI
  • Один 328-pin (27mmx27mm) BGA package и один 35mmx35mm 456-pin BGA package

Сравнение с конкурирующими продуктами

Aladdin V — уже третий (после VIA VP-3 и SiS 5591) пентиумный чипсет с поддержкой AGP. Но 100-мегагерцовая шина в нем применена впервые. В остальном, различия между аналогичными продуктами следующие:

  ALI Aladdin V
M1541+M1543C
VIA Apollo VP3
82C597+82C586B
SiS
5591/5595
CPU Socket 7 Socket 7 Socket 7
AGP Yes, 2X Yes, 2X Yes, 2X
Host speed (MHz) 100/83.3/75/66 66 75/66
Integrated TAG Yes, 16Kx10 No No
L2 cache size 1MB 2MB 1MB
Cacheable Memory 512MB/1GB 1GB 256MB
MESI for L2 Yes No No
Max. DRAM size 4GB
(support 256Mbit DRAM)
1GB 384MB
ECC Yes Yes Yes
CPU-to-DRAM Buffer Depth 32 Qword 32 Qword 8 Qword
CPU-to-PCI Buffer Depth 6 Dword 6 Dword 8 Dword
PCI-to-DRAM Buffer Depth 48 Dword 48 Dword 8 Dword
I2C Yes Yes Yes
PC97-ACPI Yes Yes Yes
Ultra-33 Yes Yes Yes
Ultra-66 Yes No No
Dedicate IDE bus Yes No No
USB ports 3 2 2
Integrated KBC Yes, Firmware Yes, H/W Yes, H/W
Integrated RTC No Yes Yes
Super I/O with FIR Yes No No
IEEE 1394 No No No
Package 456/328 BGA 472BGA/208QFP 553BGA/208QFP
Process 0.35/0.45мк 0.5мк 0.35/0.5мк

И еще хотелось отметить, что все-таки с памятью типа SDRAM чипсет Aladdin V работает медленнее, чем VIA VP-3 и SiS 5591, которые используют схему 5-1-1-1 против 6-1-1-1 у Aladdin.
