Acorp 7NFU400 — системная плата на базе чипсета NVIDIA nForce2 Ultra 400


В отличие от других плат на том же чипсете, эта не предоставляет покупателю ничего лишнего: минимальная функциональность и OEM-комплектация. И некоторым это, несомненно, понравится: зачем платить лишние деньги за ненужные контроллеры и кучу шлейфов и планок, если компьютер все равно будет представлять собой «плату с процессором, памятью, видеокартой и винчестером»?

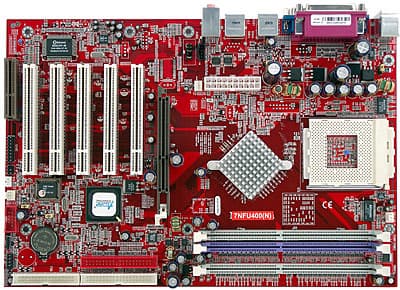

Плата достаточно небольшого размера, а мы уже давно знаем, что данная характеристика почти всегда является синонимом не очень удобной разводки. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В двухканальном импульсном стабилизаторе напряжения питания процессора применены три конденсатора по 2200 мкФ и 5 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (1 на 1500 мкФ).

Из разведенных, но нераспаянных на плате элементов можно отметить PHY-контроллер сетевого адаптера и разъем RJ45, а также разъем D-SUB. Размер платы — 305х210 мм («зауженный ATX», крепление к корпусу шестью винтами, край платы с разъемами DIMM «висит»). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, ±5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (датчиком в сокете) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A/Socket 462);
  • 3 разъема под DDR SDRAM DIMM (одна пара выделена одинаковым цветом);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • 1 слот CNR;
  • Разъем питания: стандартный ATX;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • Разъем для подключения планки на 2 порта USB (2.0);
  • Разъем для подключения планки с Game-портом;
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем Wake-On-LAN (пробуждение от сети);
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки количества оборотов, один — без).

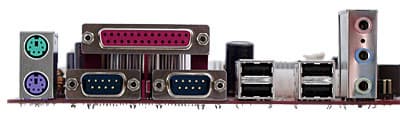

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • Разъемы LPT-порта и двух COM-портов;
  • 2 разъема USB (2.0);
  • Еще 2 разъема USB (2.0);
  • 3 аудиоразъема (Line In/Out и Microphone).

В общем, плата явно рассчитана на экономного покупателя, не гоняющегося за высокой функциональностью и решениями «все-в-одном».

Комплект поставки

  • Документация: руководство пользователя материнской платы (на английском языке);
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов).

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты шины процессораAuto, 100 МГц
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти+By SPD, 75, 80, 83, 100, 120, 125, 133, 150, 166% от частоты FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100, 133, 166, 200, 236, 240, 242, 244, 245, 250 МГц
Изменение коэффициента умножения процессора+x8—x24
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5—3,0 В с шагом 0,1 В
Изменение напряжения чипсета+1,6, 1,7 В
Изменение напряжения шины AGP+1,5, 1,6, 1,7 В

Использовалась версия BIOS от 10.07.03, как последняя из доступных на время проведения тестирования.
