ABIT VI7 — системная плата на базе чипсета VIA PT800


Очередная бюджетная модель — дополнительных контроллеров нет (хотя, надо отметить, базовая функциональность чипсета и так вполне приличная), комплектация практически минимальная. Любопытно, что вся «обвязка» (звуковой кодек и PHY-контроллер сети) на плате от VIA, так что, с учетом примененного чипсета, мы имеем фактически «VIA Inside». :)

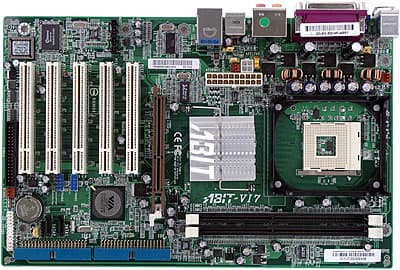

Разводка платы не очень удобна для сборки системы в корпусе, но иного ожидать было трудно — ширина платы куда меньше стандартной. Не совсем удобно расположены: аудиовходы — перед слотами PCI, разъем FDD — слишком близко к краю, разъемы питания — в центре платы (провода будут нависать над процессорным кулером), и даже фирменное «горизонтальное» расположение IDE-разъемов может вызвать проблемы — над одним из них будет нависать видеокарта. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

На плате нет разведенных, но не распаянных элементов (это единственная модель в линейке, основанная на PT800). Размер платы — 305х195 мм («зауженный» ATX, крепление к корпусу семью винтами, края платы достаточно жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, батарейки, шин памяти и AGP, +3,3, +5, +12 и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, поддержка Prescott не обещается);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ памяти);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения SMBus-устройств;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

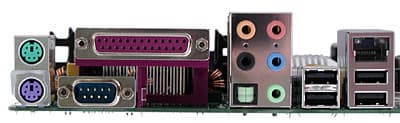

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт;
  • 5 аудиоразъемов (Rear, Center/Sub, Mic-In, Line-In, Front) и разъем S/PDIF-Out типа TosLink;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и RJ-45 (Fast Ethernet).

Компания ABIT уже давно реализует в блоке выводов задней панели все поддерживаемые платой аудиоразъемы, и в этот раз себе не изменила. Очень похвальная инициатива, причем, к сожалению, остающаяся все еще единичным примером в отрасли.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 6 языках, включая русский;
  • Кабели: один Serial ATA (с переходником питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Дискета с драйверами к SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1 и разъемом S/PDIF;
  • Сетевой, на базе возможностей чипсета и PHY-контроллера VIA VT6103, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры/мыши PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры/мыши USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Min. RAS Active Time, Bank Interleave, Command Rate, Burst Length, tWTR
Выбор частоты работы памяти+By SPD, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+CPU:AGP(PCIx2) = Auto, 3:2, 4:2, 5:2, 6:2
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+By CPU, VID*105%, VID*110%, VID*115%
Изменение напряжения памяти+2,5, 2,55, 2,6, 2,65, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,55, 1,6, 1,65 В

Использовалась версия BIOS 12, как последняя из доступных на время проведения тестирования.

Производительность

Согласно данным предварительного тестирования, эта модель является одной из самых быстрых (среди уже исследованных нами) представительниц чипсета. Впрочем, немногие протестированные пока платы на VIA PT800 не слишком сильно различаются по скорости, так что преимущество это, скорее, условно.

ТестABIT VI7ASUS P4V800-XGigabyte 8VT800
Архивирование в 7-Zip, мин:сек6:437:016:48
Кодирование MPEG4, мин:сек30:0630:1129:34
Return to Castle Wolfenstein (Fast@800x600x32), fps206203206
Return to Castle Wolfenstein (Normal@1024x768x32), fps195192194
Serious Sam: The Second Encounter (Speed@800x600x32), fps127125126
Serious Sam: The Second Encounter (Normal@1024x768x32), fps121121121

Результаты тестов:



Материнская плата ABIT VI7 предоставлена компанией OLDI
