ABIT SI7-G ? системная плата на базе чипсета SiS R658

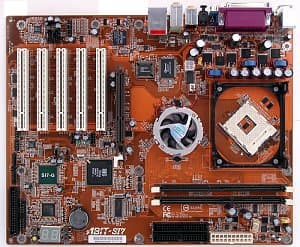

Всего в линейке плат ABIT на SiS R658 две модели, у нас на тестировании была старшая, с гигабитным сетевым контроллером вместо 100-мегабитного на SI7. К нам в руки попал серийный экземпляр, но в минимальной комплектации: только сама плата и компакт-диск с пресс-релизами и спецификациями последних моделей компании.

Множество контроллеров и разъемов, присущих любой современной топовой модели, делают разводку платы не слишком удобной для сборки: разъемы SATA RAID и FDD расположены слишком близко к краю платы, а аудиовходы — перед слотами PCI, кроме того, свободе манипуляций с модулями памяти будет препятствовать скученность разъемов вокруг них. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Broadcom BCM5702WKFB, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • контроллер SATA RAID, реализованный на базе микросхемы Silicon Image Sil3112144ACT, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
  • контроллер шины FireWire, реализованный на базе чипсета.

На плате находится POST-контроллер, отображающий информацию на двух семисегментных светодиодах, а также кнопки перезагрузки, включения питания, перехода к следующему/предыдущему коду POST-контроллера. Включение системы, наличие напряжения +5 В в режиме StandBy и переход к следующему/предыдущему коду POST-контроллера кнопками Forward и Back индицируются светодиодами.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, памяти, +3,3, +5 и +12 В, VBAT и VDDQ;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 2 32-битных RDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода -2 COM/ LPT/ 2 PS/2/ 2 FireWire/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+Rambus TDSEL Turbo Mode, Rambus RDSEL Turbo Mode, Back-To-Back Read, RAS-to-CAS Delay, Row Precharge Time, RAS Asserted Time
Выбор частоты работы памяти+DRAM (FSB 100) = 450, 600, 800 и 1066 МГц; DRAM (FSB 133) = 599, 798, 1064 и 1419 МГц; также доступен Special Mode: FSB/DRAM = 100/1200, 100/1333, 133/1200, 133/1333 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 2/3 FSB, 1/2 FSB, 67, 75, 86 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS 10, как последняя из доступных на время проведения тестирования.

Плата, на наш взгляд, не имеет перспектив на рынке, так как стоимость системы на ней неадекватна ее производительности. По-видимому, вины самой модели в этом нет, тем более, что по возможностям расширения и настройки она крайне привлекательна, но чипсет выглядит слишком уж неубедительно, так что плата заинтересует, пожалуй, только фанатов новых технологий.

Результаты тестов:





27 марта 2003 Г.
