Abit KG7-RAID - системная плата на базе чипсета AMD 760

Чипсет AMD 760

Компания Abit достаточно долгое время почивает на лаврах добытых в прошлом побед - ничего же нового на данный момент в технологическом плане нет. Впрочем, это не мешает компании выпускать неплохие платы. И этим словам есть подтверждение - плата, побывавшая в нашей лаборатории. Она стала еще одним ярким представителем чипсета AMD-760. Внутреннее тестирование выявило, что плата является одним из лидеров на данный момент, поэтому мы и осмелились включить ее в данный обзор на правах представителя этого чипсета.

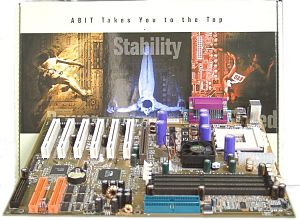

В коробке ставшего уже привычным дизайна темных тонов лежали помимо собственно материнской платы два кабеля ATA66/100, кабель для подключения дисковода, планка на заднюю панель компьютера с двумя дополнительными портами USB, компакт-диск с программным обеспечением, дискета с драйверами для IDE RAID и руководство пользователя, выполненное с использованием нового дизайна. Интересно заметить, что в нем можно найти помимо описания настройки и установки платы еще и большое количество рекламы мультимедийной продукции компании - акустических систем, видеокарт и т.д.

На компакт-диске не очень большой выбор программ - есть проигрыватель DVD дисков - WinDVD, Hardware Doctor для мониторинга системы, Adobe Acrobat Reader и набор программ от компании Buzzsoft - SoftCard Manager, SoftCopier, SoftPostCard, SoftBulkEmail. Также есть утилита для низкоуровневого форматирования жестких дисков от AWARD. Негусто, но даже немного забавно - набор оригинален.

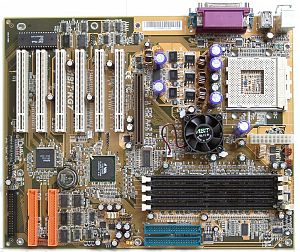

Сама же плата не выглядит столь аскетично - есть на ней IDE RAID от HighPoint и достаточно большой выбор настроек. Но обо все по порядку. Разводка не самая удачная - разъемы IDE RAID и дисковода расположены прямо за слотами PCI, что во-первых может создать некоторые трудности при установке длинномерных плат в эти слоты, а во-вторых явно не улучшит циркуляцию воздуха внутри корпуса. На плате нет встроенного звукового контроллера, от чего мы уже начинаем потихонечку отвыкать. Зато есть IDE RAID на базе микросхемы HPT370A - в результате чего мы имеем два лишних ATA100 канала, а также можем построить RAID уровней 0, 1, 0+1, тем самым повысив либо производительность, либо увеличив надежность дисковой подсистемы. На северном мосту чипсета находится радиатор с вентилятором - особой нужды в нем нет, но все же это может повысить стабильность платы при экстраординарном разгоне системы. Для этих же целей служат 6 конденсаторов по 4700 uF и 2 по 2200 uF каждый. Переключателей на плате не то чтобы мало, можно сказать что их почти что нет - всего один для очистки содержимого CMOS. Все функции по настройке платы находятся BIOS - а чего еще можно было ожидать от платы этого производителя?

Он основан на версии 6.00 от AWARD и содержит тьму-тьмущую настроек. Естественно, что в нем есть подпункт SoftMenu III - в нем можно изменять частоту FSB от 100 до 200 MHz с шагом в 1 MHz, можно вручную задать соотношение частот FSB, SDRAM и PCI - 4:4:1 либо 3:3:1, изменить напряжения, подаваемые на ядро процессора, чипсет и память. Как и во всех материнских платах на этом чипсете, есть огромный выбор настроек памяти и шины AGP - только у одних он чуть поменьше, а у других, как в нашем случае - побольше. Еще же здесь есть просто громаднейшее подменю с настройками чипсета - оно не влезает даже полностью на экран! Что не маловажно, на этой плате можно вручную распределить прерывания по слотам PCI.

Что и сказать - просто огромнейшие возможности предоставляет эта плата для пользователя, любящего покопаться с настройками ради увеличения скорости работы. Но не стоит увлекаться - от этого может пострадать стабильность платы, которая на номинальных частотах работает очень даже прилично.

Результаты тестов:

Дмитрий Майоров (destrax@ixbt.com)
Сергей Пикалов (peek@ixbt.com)
Опубликовано -- 27 августа 2001 г.
