ABIT IS7-V — системная плата на базе чипсета i848P


Типичный представитель плат среднего уровня: использован сравнительно современный чипсет, функциональность достаточна, но не излишня, также не слишком впечатляющая комплектация. Из отличающих эту модель особенностей можно выделить разве что очень модный в последнее время радиатор (на северном мосту чипсета), который в профиль представляет собой название компании.

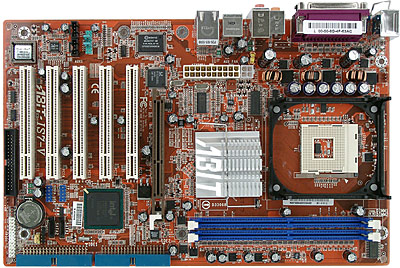

Разводка платы далека от идеальной, но такова плата за ее размеры (очень маленькую ширину), и даже фирменное «горизонтальное» расположение IDE-разъемов может вызвать проблемы — над одним из них будет нависать длинная видеокарта. Также не совсем удобно расположен ряд разъемов (включая FDD) вдоль левого края платы, а разъемы аудиовходов находятся перед слотами PCI. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 3 по 1200 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (6 по 1000 мкФ).

На плате нет разведенных, но нераспаянных элементов (это вообще пока единственная модель ABIT на чипсете i848P). Размер платы — 305х190 мм («зауженный» ATX, крепление к корпусу семью винтами, все края платы жестко фиксируются). Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате, а при включении системы загорается красный светодиод. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шин памяти и AGP, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (2 встроенными датчиками платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM;
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные»;
  • 2 разъема для подключения планок с двумя дополнительными портами USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

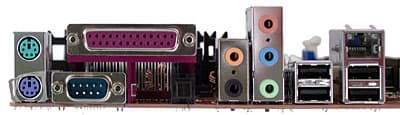

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM, 1 S/PDIF типа TosLink;
  • 2 аудиоразъема (Rear, Center/Sub);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Ethernet).

Задняя панель, на которой распаяны выводы для 6-канального звука и оптический S/PDIF-Out (без необходимости использовать дополнительные планки), стала уже фирменным знаком ABIT, но, к сожалению, этот почин другими производителями пока так и не подхвачен. Ждем плат форм-фактора BTX.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 6 языках, включая русский;
  • Кабели: 2 SATA (с 1 переходником питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • ABIT FlashMenu.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay
Выбор частоты работы памяти+CPU:DRAM = By SPD, 3:2, 5:4, 1:1
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66—96 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—412 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Auto, 1,55—1,925 В с шагом 0,025 В
Изменение напряжения памяти+2,55, 2,6, 2,65, 2,7, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,55, 1,6, 1,65 В

Использовалась версия BIOS 11, как последняя из доступных на время проведения тестирования.

Результаты тестов:



Системная плата ABIT IS7-V предоставлена компанией OLDI
