ABIT BH7 — системная плата на базе чипсета i845PE


Эта одна из «официально разогнанных» плат основана на чипсете i845PE, но, согласно заявлению производителя, готова поддерживать современные процессоры Pentium 4 с FSB 800 МГц (хотя контроллер памяти остался, конечно, одноканальным), составляя прямую конкуренцию платам семейства i865.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы на 6 языках, включая русский;
  • Кабели: один Serial ATA (без переходника питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu.

Отлично спроектированная плата, которая, благодаря горизонтально-ориентированным (относительно плоскости текстолита) IDE-разъемам, позволит без проблем подключать всю периферию и не создавать при этом в корпусе путаницу из проводов. Из небольших недостатков отметим разве что расположение разъема для подачи дополнительного питания в центральной части платы и звуковых разъемов перед слотами PCI. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемами S/PDIF-In/Out;
  • сетевой, реализованный на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Base-T (Fast Ethernet);
  • мост IDE-SATA, реализованный на базе микросхемы Marvell 88i8030-NNC (через этот мост SATA-винчестер подключается вместо Secondary Master IDE, уменьшая до трех возможное количество IDE-устройств).

Наличие напряжения +5 В StandBy индицируется зеленым светодиодом на плате, а при включении системы загорается красный светодиод.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого.

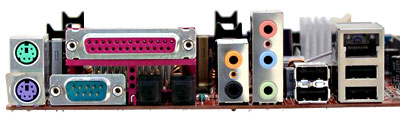

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х225 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+By SPD, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 33, 37, 44 МГц, FSB/3, FSB/4, FSB/5, FSB/6
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +5%, +10%, +15%, +20%, +25%, +30%
Изменение напряжения памяти+2,55—3,05 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5 и 1,6 В

Использовалась версия BIOS 14, как последняя из доступных на время проведения тестирования.

Прекрасная скорость и низкая цена могут сделать эту модель одним из самых популярных заменителей современным и дорогим платам на i865. Впрочем, по функциональности это типичная плата прошлого поколения, и ценителям новинок тут не разбежаться.

Результаты тестов:
