ABIT BG7E — системная плата на базе чипсета i845GE


Довольно непривычно уже видеть продукт от ABIT, не обладающий какими-либо головокружительными возможностями и богатой комплектацией, но именно такова эта плата.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в электронном формате;
    • DirectX 8.1;
    • утилита для мониторинга системы;
    • пакет программ от BuzzSoft;
    • Adobe Acrobat Reader;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • InterVideo WinDVD.

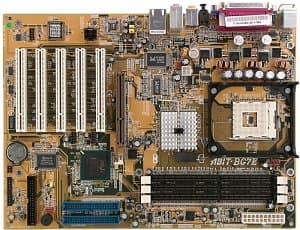

Недочеты в разводке платы стандартны: расположение разъемов IDE и FDD позади слотов PCI, а аудиовходов — перед ними, может мешать спокойной установке карт расширения, особенно длинных, в эти слоты, к тому же вставленная видеокарта затрудняет доступ не к модулям памяти, как это обычно бывает, а к разъемам IDE. Доступ к единственной имеющейся перемычке может быть затруднен при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX.

На плате имеются кнопки перезагрузки и включения питания.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения питания процессора, памяти, шины AGP, VTT, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

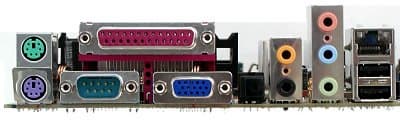

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х225 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Precharge Delay, RAS to CAS Delay, RAS Precharge, Burst Length
Выбор частоты работы памяти+Auto, CPU:DRAM=1:1, 3:4, 4:5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI(AGP/2) = FSB/3, FSB/4, 44, 37, 33 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5—2,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS D5, как последняя из доступных на время проведения тестирования.

Плата неплохо выглядит в тестах, работает стабильно и, очевидно, займет достойное место в компьютерах начального уровня либо же будет куплена из-за традиционно богатых для продукции ABIT разгонного потенциала.
