Abit BG7 — системная плата на базе чипсета i845G


Компания не осталась в стороне от прошедшего недавно чемпионата мира по футболу, выпустив плату в специальной «футбольной» упаковке. Впрочем, внутри покупатель не найдет никаких вещей, перекликающихся с ее новым дизайном (лишь в некоторых комплектах может лежать надувной мяч, но встретиться с ним довольно маловероятно).

Комплект поставки включает:

  • Упаковку: коробка «футбольного» дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку с 2 портами USB, разъемами Rear, Center/Sub и SPDIF-In/Out типа TosLink;

  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя платы в формате PDF;
    • Hardware Doctor (утилита для мониторинга системы);
    • Adobe Acrobat Reader;
    • 3Deep;
    • набор программного обеспечения от BuzzSoft;
    • Norton Antivirus 2002;
    • DirectX 8.1.

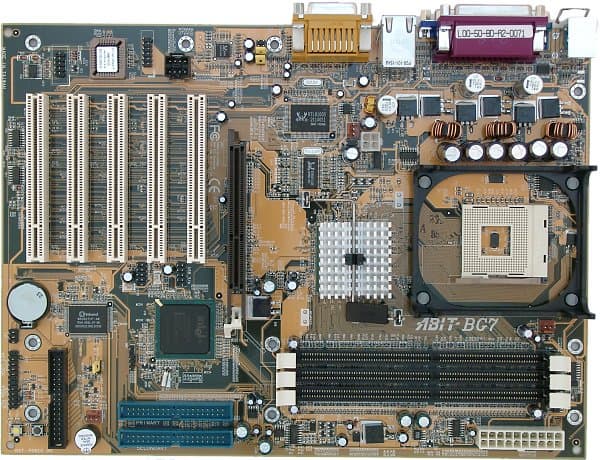

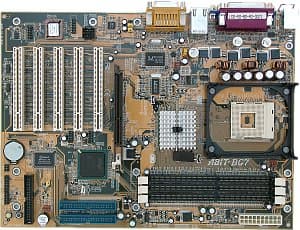

Разводка платы выполнена не лучшим образом: разъемы FDD и аудиовходов расположены не совсем удобно, а при вставленной видеокарте затрудняется выполнение операций с разъемами IDE. Доступ к единственной перемычке может быть затруднен при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX.

На плате имеются кнопки перезагрузки и включения питания.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

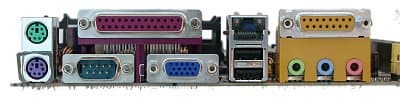

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х225 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = 33, 37, 44 МГц, FSB/3, FSB/4
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-250 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x24
Изменение напряжения ядра процессора++5%, +10%, +15%
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 8R, как последняя из доступных на время проведения тестирования.

Плата очень неплоха, но в общем ряду моделей на базе чипсета i845G она ничем особенным не выделяется.

Результаты тестов:



Системная плата Abit BG7 предоставлена компанией Citilink
