Abit BD7-RAID — системная плата на базе чипсета i845D

Чипсет i845D

Еще одна довольно типичная для компании Abit плата: привычный зеленый текстолит, широкие возможности по настройке, делающие эти платы столь привлекательными для оверклокеров, и стандартная комплектация.

Комплект поставки включает:

Упаковку: коробка стандартного для компании дизайна;
Документацию: руководство пользователя — на английском языке;
Кабели: один АТА66/100/133 и шлейф для подключения дисковода;
Заглушку на заднюю панель компьютера;
Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Norton Antivirus 2002;
- WinDVD 2000 v.2.1;
- 3Deep;
- BuzzSoft SoftPostCard;
- BuzzSoft SoftCopier;
- BuzzSoft SoftCardManager;
- BuzzSoft SoftBulkEmail.

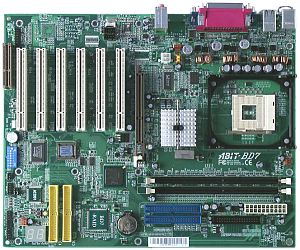

В разводке платы есть незначительные огрехи: размещение аудиовходов перед слотами PCI и гипотетическая возможность неудобства подключения шлейфов к разъемам IDE RAID при вставленных в слоты PCI полноформатных картах расширения. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, но их назначение на текстолите, к сожалению, не отображено.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 и 3 по 1200 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).

На плату интегрированы следующие контроллеры звуковой, выполненный на основе возможностей чипсета и кодека ALC201A от Avance Logic; контроллер IDE RAID на основе микросхемы HighPoint HPT372.

На плате установлен индикатор POST-кодов и две кнопки — Power и Reset.

Не распаяны, но разведены на плате: сетевой контроллер на основе возможностей чипсета, контроллер USB 2.0 и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 3 вентиляторов и температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате. На плате имеются 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателей	Перемычка для очистки содержимого CMOS
	Перемычка для выбора подключения четвертого USB-порта		от разъема на плате или CNR-карты
	Блок переключателей для выбора частоты FSB и включения/выключения SoftMenu		Default/100/133 МГц
Из BIOS, основанного на версии 6.00 от Award	Настройки таймингов памяти	+	CAS Latency, RAS to CAS Delay, RAS Precharge, Act to precharge delay
	Выбор частоты работы памяти	+	Auto/DDR200/DDR266
	Настройка работы шины AGP	+
	Настройка работы шины PCI	+
	Возможность изменения делителя частоты для шин AGP и PCI	+	PCI=1/3FSB, PCI=1/4FSB, PCI=44 МГц, PCI=37,5 МГц, PCI=33 МГц
	Ручное распределение прерываний по слотам	+
	Изменение частоты FSB	+	с шагом в 1 МГц, 100-250 МГц
	Изменение коэффициента умножения процессора	+	x8-x24
	Изменение напряжения ядра процессора	+	1,1-1,85 В, с шагом 0,025 В
	Изменение напряжения памяти	+	2,5, 2,6, 2,7 В
	Изменение напряжения чипсета	-
	Изменение напряжения шины AGP	-

Использовалась версия BIOS 6K, как последняя из доступных на время проведения тестирования.

В целом получилась обычная для этой компании материнская плата, которую можно смело рекомендовать желающим выжать из имеющегося побольше, — с большими конфигурационными возможностями и неплохими показателями скорости и стабильности.

Результаты тестов:

Сравнительное тестирование 10 материнских плат на чипсете Intel 845D

22 марта 2002 г.

Дмитрий Майоров, Сергей Пикалов
