ABIT AA8 DuraMAX — системная плата на базе чипсета Intel 925X


На данный момент эта плата представляет собой вершину в линейке, ориентированной на процессоры Intel, посему она соответственно статусу укомплектована и функциональна. Любопытно, что, не имея возможности анонсировать эту модель до официального анонса чипсета i925X, на котором она основана, ABIT все же успела выпустить решение под Socket 775, воспользовавшись для построения этого продукта старым, но весьма производительным чипсетом i865.

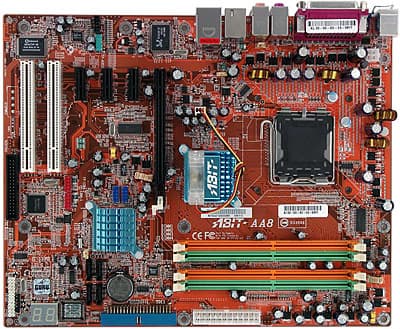

Грамотная разводка, с использованием для стабилизатора питания процессора большого количества полевых транзисторов, уложенным набок разъемом IDE, отсутствием обычной вереницы разъемов вдоль нижнего края платы, производит очень приятное впечатление. Разве что разъем FDD расположен как раз у нижнего края платы, и шлейф от него может не дотянуться до дисковода в высоком корпусе, но, впрочем, многим ли сейчас нужен этот дисковод? Определенно, место, высвобождаемое за счет применения маленьких по размеру слотов PCIEx1, идет на пользу удобству разводки. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. На плате установлен индикатор прохождения процедуры POST, выполненный в виде двух семисегментных светодиодов. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 5 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ, усилен применением индуктивных элементов) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов). ABIT, своим установленным вертикально вентилятором на радиаторе северного моста чипсета, видимо, начинает воплощать некоторые идеи форм-фактора BTX по регулировке воздушных потоков внутри корпуса. :)

Не совсем понятно, что заставило компанию ABIT отказаться от распайки уже разведенного разъема, через который можно было бы получить дополнительные +12 В от БП — возможно, в компании почему-то уверены, что у всех найдутся для их платы новенькие блоки питания с 24-контактным основным шлейфом? Нам все же кажется, что распайка 4-контактных разъемов (как для дисковых накопителей) сильно облегчит поначалу жизнь покупателям, так как для этого разъема у них кабель гарантированно есть. В остальном топовая модель AA8 DuraMAX производит впечатление отличного законченного продукта. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83L950D. Контролируются:

  • напряжения процессора, памяти, чипсета, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 5 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (тремя встроенными датчиками платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ, есть поддержка ECC, возможна организация двухканального режима);
  • Слот PCIEx16 (с защелкой);
  • 3 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: EPS12V (24 контакта, может принимать коннектор от обычного БП ATX) и 4-контактный для 12 В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный»;
  • 4 разъема SATA (Serial ATA) — все «чипсетные», с возможностью объединить подключаемые к ним диски в 2 независимых RAID-массива уровней 0, 1 и Matrix RAID (см. подробнее в описании чипсета);
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • 2 разъема для подключения планки на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 5 разъемов для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к одному из которых подключен вентилятор на радиаторе северного моста чипсета; для процессорного кулера используется нормативный четырехконтактный разъем).

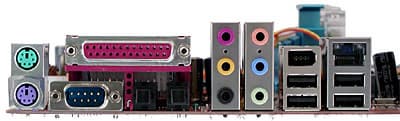

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-In/Out типа Toslink;
  • 3 аудиоразъема (Center/Sub, Rear, Side);
  • 3 аудиоразъема (Mic-In, Line-In, Front).
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Настает эпоха доминирования аудиоразъемов — их на задней панели почти столько же, сколько всех остальных вместе взятых.

Комплект поставки

  • Упаковка: коробка с рекламой фирменной технологии ABIT µGURU;
  • Документация: руководство пользователя материнской платы и руководство по использованию функции µGURU на английском языке, краткое руководство по установке и настройке платы на 20 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода — оба черного цвета с логотипом компании, 4 Serial ATA;
  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Дискета с драйверами к SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu;
    • ABIT µGURU;
    • DirectX 9.0b.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе микросхемы Realtek RTL8110S-32, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17Очень хорошо
Уровень шума, дБ (А): -88.6Хорошо
Динамический диапазон, дБ (А): 88.7Хорошо
Нелин. искажения, %: 0.0031Очень хорошо
Интермод. искажения, %: 0.010Очень хорошо
Взаимопроникновение каналов, дБ: -91.5Отлично

Общая оценка: Очень хорошо (подробнее). Мы только начинаем тестировать материнские платы с первыми HDA-кодеками, но пока результаты отличные.

Фирменные технологии

  • ABIT µGURU (тонкая настройка параметров системы).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Act. To Precharge Delay, RAS to CAS Delay, RAS Precharge Time
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533 (при FSB 800 МГц)
Настройка работы шины PCI Express+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI+PCI = 33,33, 36,36 и 40 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Auto, 1,575—1,925 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 1,8—2,25 В с шагом 0,05 В
Изменение напряжения чипсета+1,5—2,05 В с шагом 0,05 В

Использовалась версия BIOS AA8_13.b00, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

На текущий момент мы протестировали всего одну плату на i925X, так что у нас нет никаких данных о том, насколько ее скорость типична для представителей чипсета.

Результаты тестов:





Дополнительно
