Barebone-комплект ABIT DigiDice — громоздкий, но функциональный дебют компании


Когда в конце лета 2003 года компания ABIT объявила о своем выходе на рынок SFF (Small Form Factor) PC, первая же опубликованная информация по будущему первенцу вызвала бурную полярную реакцию в среде интересующихся barebone-комплектами. Дизайном либо восхищались, либо возмущались; возможность подключения двух 5,25-дюймовых устройств, двух винчестеров и двух PCI-карт расширения воспринималась либо как манна небесная, либо как пришествие громоздкого антихриста в стан компьютеров SFF (где «S» — от «small», «маленький»). Действительно, Soltek добавил к моделям «почти как Shuttle» второй отсек для 5-дюймовых накопителей, теперь ABIT еще плюсует второй PCI-слот… в итоге габаритный объем DigiDice на 50% превосходит таковой у любой модели Shuttle XPC в корпусе G2. Да еще загадочный (на тот момент) экран на передней панели — и это уже после анонса MSI Mega PC, то есть можно предполагать самую невероятную функциональность. Давайте посмотрим, что же из всего этого получилось.

Внешний вид

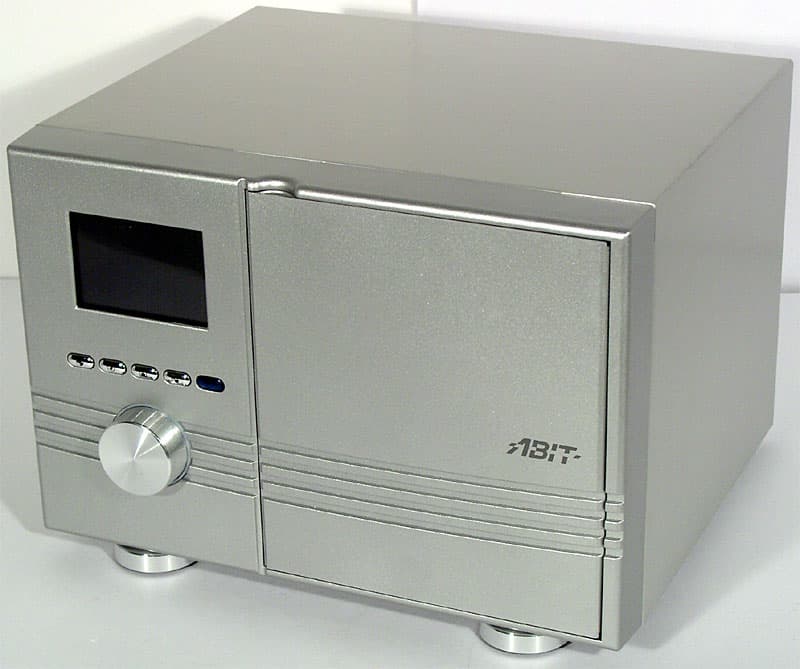

Внешний вид ABIT DigiDice действительно неоднозначен, многие сходятся на том, что этот комплект выглядит как модель аудиотехники 80-х. Прекрасно осознавая субъективность восприятия дизайна, отметим, тем не менее, не понравившийся нам аспект внешности: передняя панель выполнена из пластика, но он не серебристый, а, скорее, тускло-серый. Еще раз повторим про субъективность, но для нас этот пластик выглядит дешево, в то время как корпус модели изготовлен из алюминия и к нему, очевидно, претензий не будет ни у кого.

Сзади комплект тоже выглядит нетрадиционно, но эта часть при работе, разумеется, не видна. Хотя на фотографиях модель кажется очень неглубокой, на самом деле ее глубина превышает высоту и составляет 255 мм против 215 при ширине 307 мм (правда, на самом деле габариты корпуса до 255 мм не дотягивают — свой вклад в эту цифру дают выступающие спереди и сзади элементы). Таким образом, как уже было отмечено во вступлении, по литражу DigiDice заметно превосходит стандартные модели Shuttle и даже Soltek Qbic с двумя 5,25-дюймовыми отсеками. Впрочем, и располагается barebone-комплект ABIT на столе иначе (обращен широкой стороной к пользователю), а потому зрительно воспринимается по-другому.

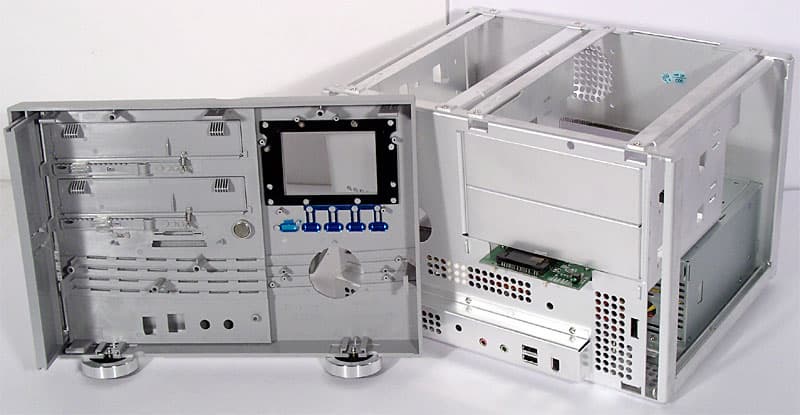

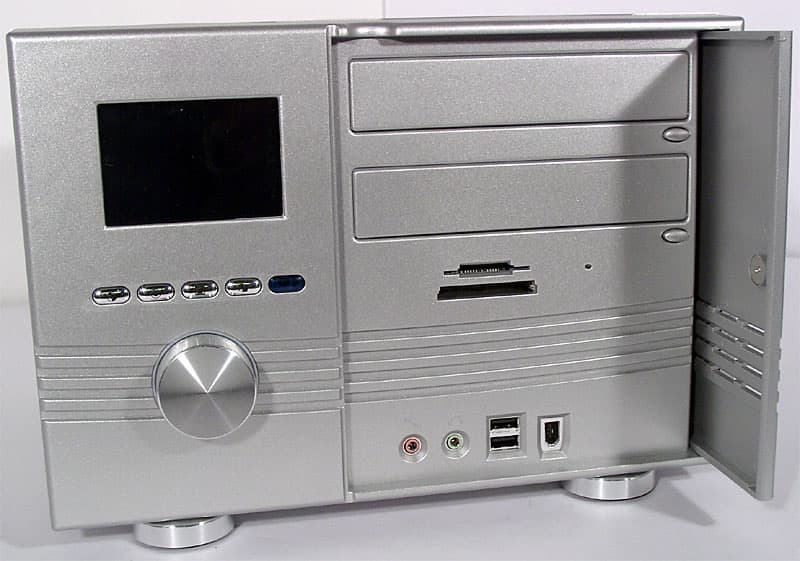

Важным элементом дизайна передней панели является дверка, которая закрывает правую половину. Дверка распахивается направо, после чего может быть задвинута внутрь корпуса вдоль стенки (и оставлена там, если кажется вам ненужной). За ней спрятан стандартный набор прогрессивных современных barebone-комплектов: 2 выхода 5,25-дюймовых отсеков, встроенный универсальный картовод (с индикатором активности), два аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB (2.0) и один FireWire. Более того, внешние отсеки прикрыты подпружиненными крышками, которые распахиваются при выдвижении лотка CD/DVD-привода и автоматически закрываются после загрузки диска — получается эдакая двойная маскировка лицевой панели приводов. К сожалению, нет никакой возможности модифицировать часть передней панели, скрытую за дверкой, так что для нее характерен обычный недостаток дизайна с откидными крышками — нельзя установить во внешний отсек какой-либо иной 5,25-дюймовый модуль (например, mobile rack для винчестера). А вот из положительных моментов отметим продуманность функционирования кнопки, которая вызывает выдвижение лотка привода: после отделения передней панели от корпуса можно «настроить» механический передатчик нажатия на нестандартно расположенную аналогичную кнопку на самом приводе.

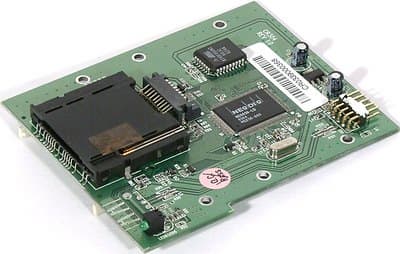

Картовод основан на чипе Neodio ND3050, подключается специальным кабелем к разъему USB на материнской плате, получая от него питание, и работает с флэш-картами стандартов CF/MD, SMC, MMC/SD и MS/Pro. К сожалению, хотя ICH5 поддерживает USB 2.0, контроллер является устройством с интерфейсом USB 1.1, так что скорость его рекордной на сегодняшний день не назовешь. Еще пара особенностей картовода: объем карт CompactFlash не должен превышать 512 МБ, а карты MemoryStick вставляются «вверх ногами». Излишне, наверное, упоминать о том, что флоппи-дисковод в ABIT DigiDice установить нельзя (если только внешнюю USB-модель) — картовод на сегодня выглядит куда актуальнее.

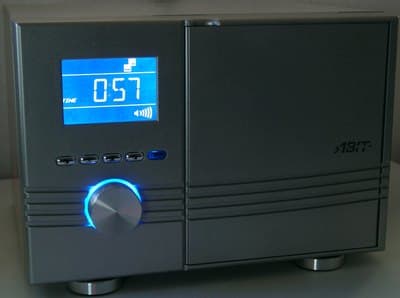

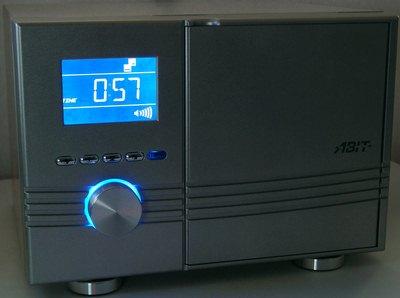

Конечно, более привлекающей внимание частью передней панели является левая, на которой расположены светоиндикаторный дисплей, несколько кнопок и вращающаяся ручка. Увы, тех, кто ждал чего-то вроде Hi-Fi-блока MSI Mega PC, придется разочаровать: функциональность этого модуля больше напоминает о ECS EZ Buddie. На экране может отображаться системное время (когда компьютер выключен), частота или температура процессора, температура системы, частота вращения процессорного и системного кулеров.



К сожалению, данные мониторинга отображаются лишь при запущенной фирменной утилите мониторинга от ABIT (прилагается на комплектном CD), и нет возможности «подружить» экран с каким-либо другим приложением. Доступны два режима вывода данных на дисплей: друг за другом в непрерывном цикле (по умолчанию) или постоянно один параметр (выбирается вращением круглой ручки после ее нажатия). Символы верхнего ряда экрана выводятся для визуального контроля (термометр и вентилятор при отображении на дисплее температуры и частоты вращения кулера соответственно, два компьютера при установленном сетевом соединении и т. п.), сочетание символов левого и правого ряда определяет смысл выводимой информации («CPU» и «MHz» при индикации частоты процессора, «TIME» и «PM» в режиме часов и т. д.), а в правом нижнем углу отображается текущий уровень громкости, который регулируется той же круглой рукояткой на передней панели. Как видите, действительно очень похоже на EZ Buddie, только сделано, на наш взгляд, куда изящнее. Кстати, нажатие на эту же металлическую рукоятку включает и выключает компьютер, ее голубая подсветка служит в качестве индикатора включенного состояния, а заодно она (опять же в традициях EZ Buddie) может использоваться для быстрого разгона (ну как компания ABIT могла пройти мимо такой идеи!). Для разгона достаточно перед включением системы повернуть ручку по часовой стрелке (по +5% к частоте шины за отсчет, до +25%), для снятия разгона — против часовой.

Сильно разочаровывает набор кнопок под светоиндикаторным дисплеем. Это всего лишь кнопки быстрого вызова четырех заранее определенных приложений (WinDVD для просмотра видео, WinRip для прослушивания аудио, Photo Browser (стандартное приложение Windows XP) для просмотра фотографий и CloneCD для быстрого дублирования компакт-диска — их дистрибутивы поставляются на комплектном CD). Если у наладонников во времена Palm OS 3.0 такая возможность могла казаться интересной и полезной, то нам трудно представить себе современного пользователя Windows XP, который был бы в восторге от открывающихся ему с DigiDice перспектив. (Возможно, здесь сказывается равнодушие авторов к мультимедийным клавиатурам, но даже у этих устройств невозможность хотя бы переназначить функции дополнительных клавиш является огромным минусом.) Пятое место в ряду под экраном занимает окошко ИК-приемника, который используется для работы с пультом ДУ. Пульт ужасно напоминает тот, что мы видели в комплекте Mega PC (однозначно производится под OEM-заказ третьей компанией), и к нему применимы те же оценки: легкий и очень удобный в руке, но кнопки могли бы быть чуть побольше и нажиматься помягче. Питается пульт от двух батареек AAA (присутствуют в комплекте), а функциональность его ограничивается вызовом тех же четырех предопределенных приложений и работой в них (правда, уж для них-то эмулируются даже курсорные клавиши), кроме того, с пульта можно включить компьютер.

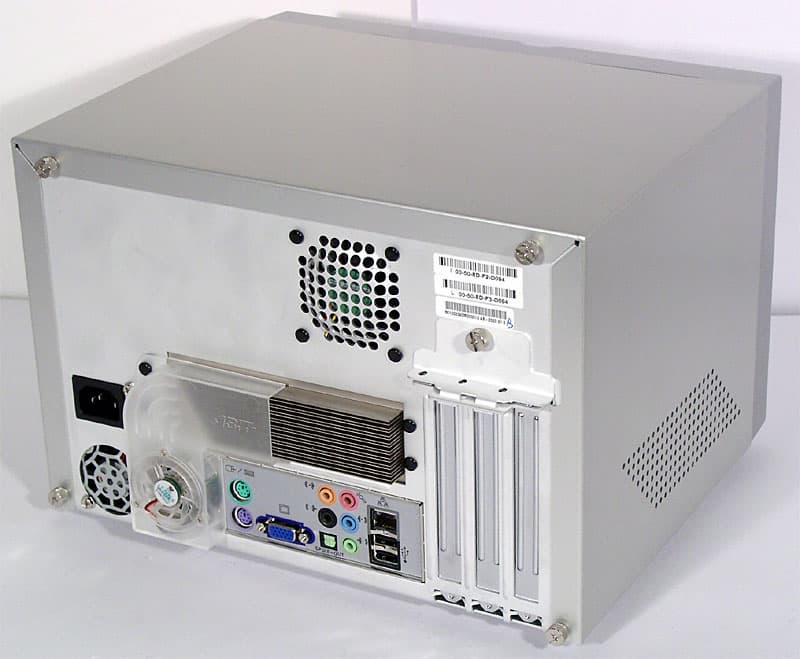

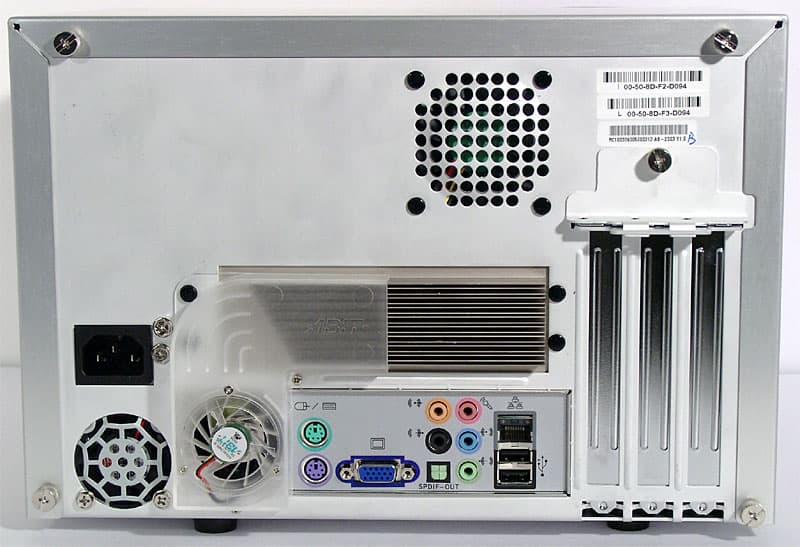

Внешний вид задней панели привычным тоже не назовешь, сразу обращаешь внимание на большое количество вентиляционных отверстий (об охлаждении мы подробно поговорим позже) и целых три выхода для карт расширения. Интерфейсные порты и разъемы задней панели сгруппированы на сравнительно маленьком пятачке, и количество их невелико: PS/2-порты для клавиатуры и мыши, аналоговый выход на монитор, сетевая розетка и 2 порта USB (2.0), 5 аудиоразъемов (для вывода шестиканального звука при сохранении микрофонного и линейного входов) и оптический выход S/PDIF. Нет ни параллельного, ни последовательных портов, ни второго FireWire, да и USB (включая переднюю панель) всего четыре. При этом на плате (забегая вперед) разъем на один порт FireWire и два разъема на 4 порта USB есть (правда, один из последних занят картоводом), так что при желании можно вывести их на планку, которую вам придется найти и купить самостоятельно.

Внутреннее устройство и функциональность

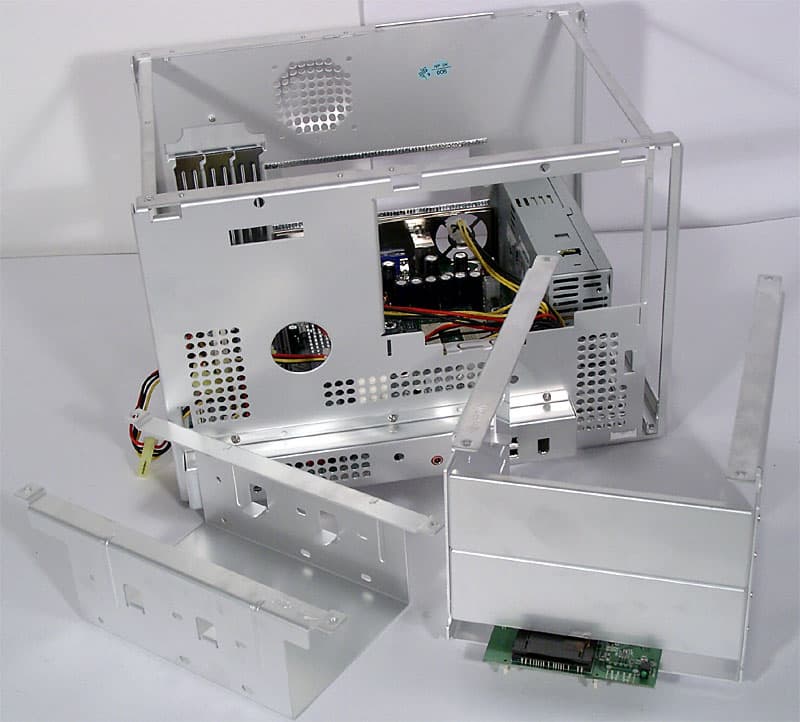

Для снятия крышки с корпуса, как у всех современных моделей, достаточно открутить четыре винта-барашка сзади. После этого становится видно, что корзин для дисковых накопителей у ABIT DigiDice две, устанавливаются они в корпус сверху, рядом друг с другом.

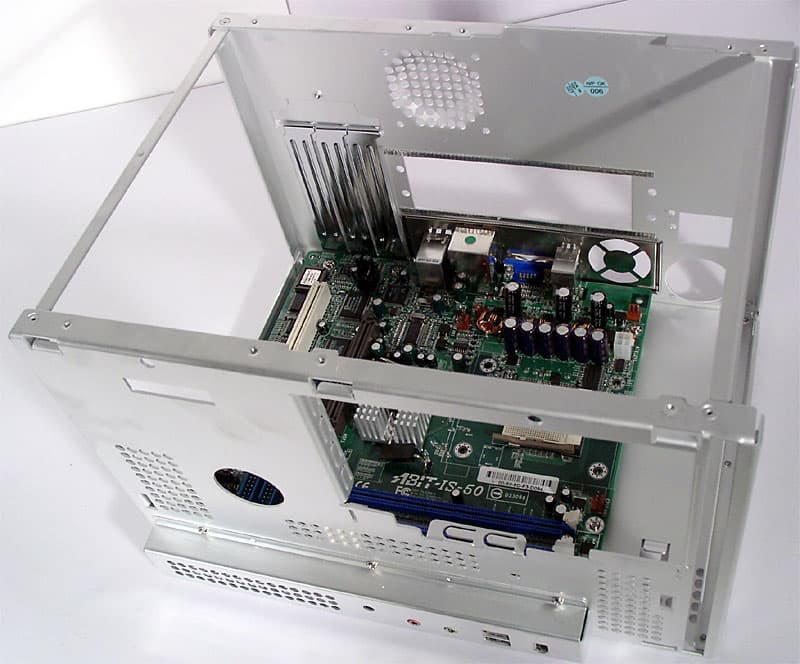

Фактически, barebone-комплект имеет двухэтажную структуру: материнская плата, устройства охлаждения, карты расширения, БП — все это в нижней половине, а сверху нависают дисковые корзины. При этом накопители достаточно удобно подключать: один интерфейсный кабель прокладывается поверх устройств в 5-дюймовых отсеках, поворачивается на 90° (комплектный кабель на это специально рассчитан) и спускается к плате, а винчестеры устанавливаются «задом наперед», так что их интерфейсный кабель без всяких хитростей попадает к своему разъему на плате кратчайшим путем (ну а если вы собираетесь использовать SATA-диски, то говорить вообще не о чем). Надо отметить, что монтаж новых или демонтаж старых устройств затруднен относительно некоторых удачных моделей XPC, но все-таки это не такая уж частая операция.

Блок питания устанавливается на дно корпуса, рядом с материнской платой, его ширина жестко ограничена, что может помешать замене на другую модель (о том, зачем это может потребоваться — читайте дальше). Обратите внимание на прямоугольное отверстие в задней стенке над материнской платой — оно предназначено для весьма нестандартного процессорного кулера. Ну а теперь перейдем к функциональности материнской платы.

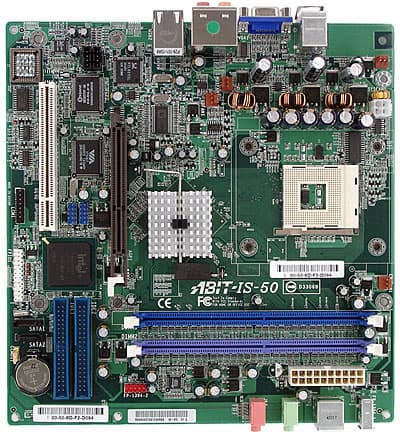

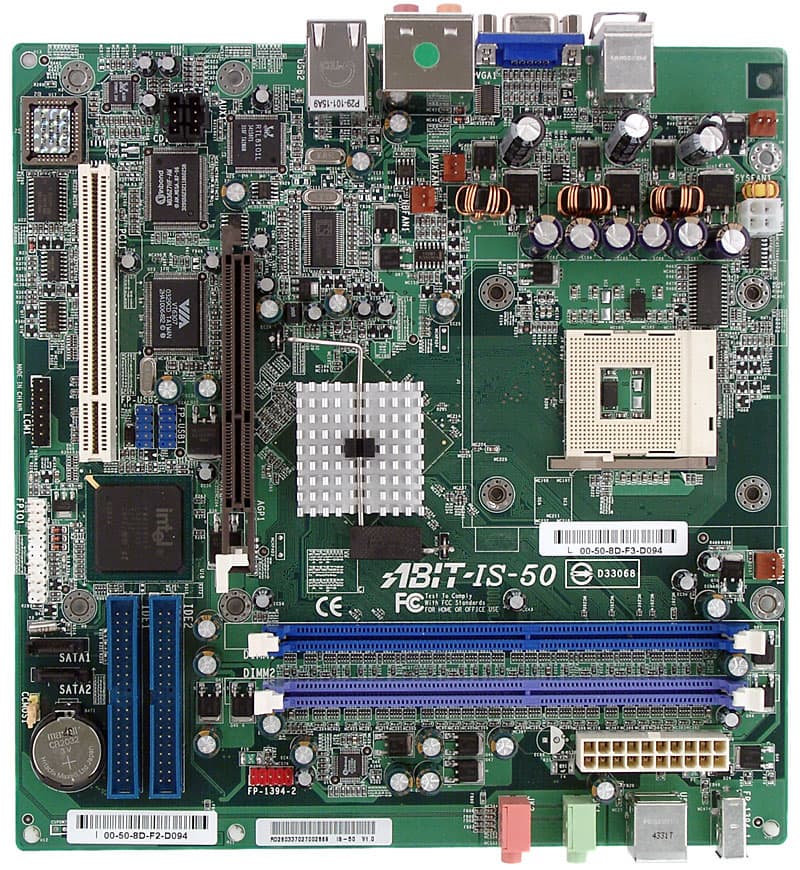

В основе barebone-комплекта лежит материнская плата IS-50 на чипсетной связке i865G+ICH5 (опционально возможно применение ICH5R с функцией RAID (0, 1) для SATA-винчестеров). ABIT дебютирует с использованием самого быстрого чипсета под Pentium 4, чего вполне следовало ожидать от этой компании, а невпечатляющая скорость интегрированной графики i865G, вероятно, лишь должна подтолкнуть игроманов к приобретению внешнего видеоускорителя (которые с радостью готова предложить та же ABIT). Краткие функциональные характеристики использованной материнской платы, обусловленные чипсетом, выглядят следующим образом: поддержка процессоров Intel Pentium 4/Celeron с частотой процессорной шины до 800 МГц (исключая модели на ядре Willamette и формально включая процессоры на ядре Prescott, см. подробнее ниже), до 2 ГБ памяти DDR266/333/400 (на плате всего 2 слота DIMM) с возможностью работы в двухканальном режиме, интегрированное видеоядро чипсета Intel Extreme Graphics 2 и шина AGP 8x для внешних видеоускорителей, 2 порта SATA, 2 канала UATA100 для 4 устройств, 8 портов USB 2.0, 10/100 Мбит/с Fast Ethernet (использован контроллер Realtek RTL8101L) и 6-канальный звук (использован AC'97-кодек Realtek ALC650). В дополнение на плате распаян контроллер VIA VT6307, благодаря которому осуществляется функционирование 2 портов FireWire.

С поддержкой процессоров на ядре Prescott ситуация следующая: VRM платы в принципе способен обеспечить их функционирование, но поскольку первые попавшие в розницу ревизии (по «C0» включительно) таких процессоров отличаются повышенным тепловыделением (от 89 Вт у младших моделей), возможность их применения в DigiDice не гарантируется. Впрочем, точных цифр по предельному допустимому тепловыделению для barebone-комплекта ABIT нет, указывается лишь верхняя планка частоты — 3,06 ГГц. Однако Pentium 4 такой частоты (с FSB 533 МГц) потребляет 81,8 Вт, что весьма несущественно отличается от 81,9 Вт для Pentium 4 3,0 ГГц и 82 Вт для Pentium 4 3,2 ГГц (оба на FSB 800 МГц). Таким образом, DigiDice, скорее всего, сможет работать с любыми моделями на ядре Northwood, а если в следующих ревизиях Prescott тепловыделение будет уменьшено, то и с ними. Что же до процессоров Celeron/Pentium 4 на ядре Willamette, то с ними материнская плата комплекта работать не будет.

Стандартно для большинства современных моделей barebone-комплектов, в наличии один слот AGP и один PCI, рассчитанные на применение полноразмерных карт расширения. Увы, ближе к моменту официального анонса компания отказалась от второго PCI-слота, хотя ширину корпуса при этом не уменьшила, так что совершенно непонятно, зачем зря пропадает текстолит. Существует вероятность того, что просто на ограниченной по размерам плате не удалось развести все требуемые элементы (обратите внимание на использование пространства между слотами), но все равно обидно. В качестве частичной компенсации ABIT предлагает три выхода для карт на задней панели, так что можно использовать одновременно видеоускоритель с турбинной системой охлаждения, занимающий два стандартных выхода, и PCI-карту либо вывести в пару к видеокарте стандартной ширины планку с какими-либо интерфейсными разъемами (например, от Creative Audigy2 Platinum или использовать незадействованные разъемы USB и FireWire на плате). Также отметим в числе особенностей IS-50 звуковые входы CD-In и AUX-In, четыре разъема для подключения вентиляторов и отсутствие вокруг процессорного сокета привычной рамки для установки кулера. Обратите внимание на распаянные прямо на плате разъемы передней панели, что позволяет избавиться от лишних проводов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.19, -0.13Очень хорошо
Уровень шума, дБ (А): -79.0Средне
Динамический диапазон, дБ (А): 79.2Средне
Нелин. искажения, %: 0.0038Очень хорошо
Интермод. искажения, %: 0.055Хорошо
Взаимопроникновение каналов, дБ: -76.6Очень хорошо

Общая оценка: Хорошо (подробнее). Соблазнительно, конечно, было бы оценивать качество интегрированного звукового решения по примененному кодеку, но практические измерения показывают, что кодек дает далеко не решающий вклад в итоговое качество, слишком многое определяется разводкой материнской платы и сопутствующими факторами. По результатам объективного тестирования звука ABIT DigiDice видно, что АЧХ очень неплоха, а вот уровень шума и динамический диапазон средненькие.

Рассматривая на витрине barebone-комплекты разных компанией, мы можем только догадываться о том, предусматривают ли они какие-либо средства для разгона системы, но когда речь заходит об ABIT, встретиться с отсутствием таковых было бы чрезвычайно удивительно. Не позоря своих полноразмерных настольных соратниц, IS-50 позволяет увеличивать частоту FSB до 300 МГц с шагом 1 МГц, повышать напряжение на памяти и AGP до 2,8 и 1,65 В соответственно с шагом 0,05 В, повышать напряжение на процессоре до +0,375 В с шагом 0,025 В, а также регулировать множественные тайминги памяти и изменять в широких пределах делители или фиксировать частоту шин PCI/AGP.

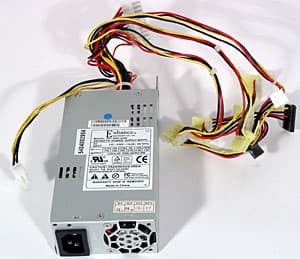

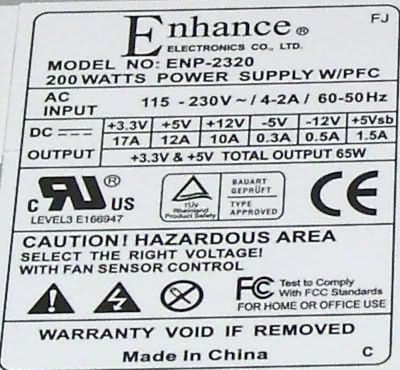

Смущает лишь примененный в DigiDice 200-ваттный БП от Enhance Electronics, который как-то не соответствует добротному 3-канальному стабилизатору напряжения питания процессора и характерной для топовых моделей на i865x возможности включения в меню BIOS Setup технологии ускорения, напоминающей Intel PAT (у ABIT она традиционно носит название Game Accelerator). Функциональность блока питания хороша (есть, в числе прочего, «хвосты» питания для SATA-дисков и пятый 4-контактный разъем питания, предназначенный для современных видеокарт), но всего 200 Вт для системы, не просто рассчитанной на топовые процессоры Pentium 4, но и на их разгон, да еще 4 ATA-устройства и топовую видеокарту… не впечатляет, честно говоря. А при попытке заменить БП вы столкнетесь с описанным выше ограничением на его габариты. На материнской плате barebone-комплекта наличествует всего одна перемычка, предназначенная для сброса CMOS, причем расположена она с самого края платы, так что для доступа к ней достаточно снять крышку корпуса.

Система охлаждения и температурный режим

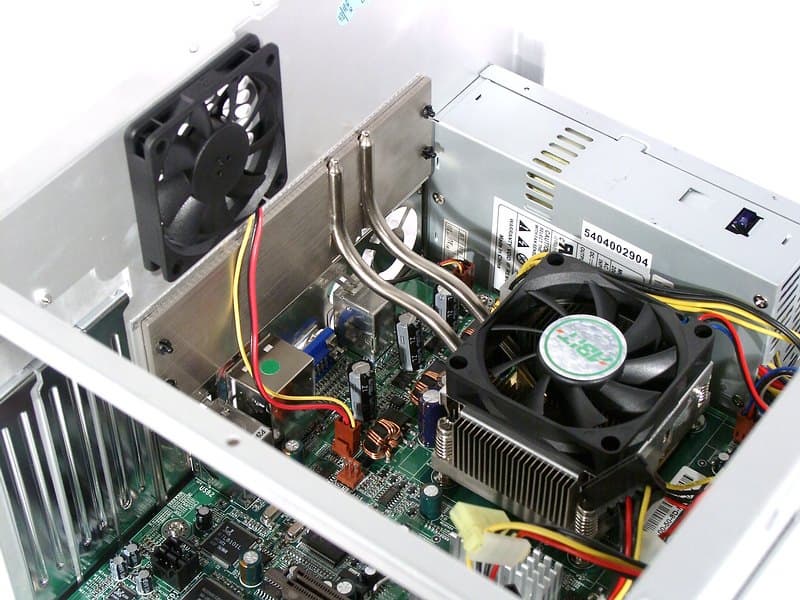

На приведенной фотографии как раз представлена вся система охлаждения комплекта, которую мы сейчас рассмотрим по составляющим ее частям более подробно.

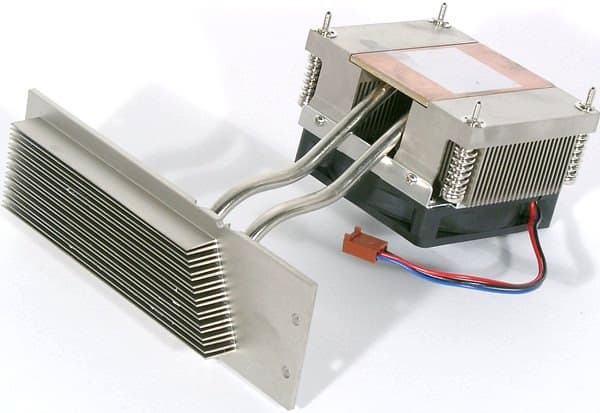

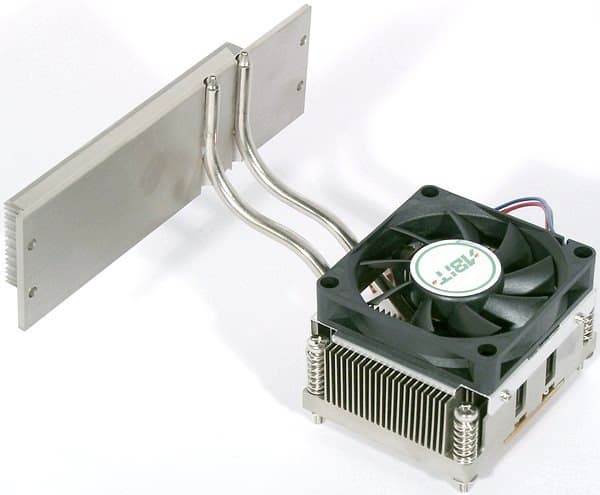

В то время как северный мост чипсета обходится высоким игольчатым радиатором, для охлаждения процессора применяется фирменный кулер, основанный на технологии теплоотводящих трубок. После кулеров ICE (используемых в Shuttle XPC) новой эту идею назвать трудно, но эффективность таких устройств, как неоднократно показывали наши тесты, очень высока, так что решение можно заочно признать удачным. Итак, медное основание кулера две тепловые трубки соединяют с верхним радиатором, который монтируется на заднюю стенку корпуса (в то самое прямоугольное отверстие). Пластина в основании радиатора, в отличие от моделей ICE, сплошная, так что продувать ребра изнутри не получится. Недостатком кулера является способ его крепления на плату — мы уже отмечали, что традиционная рамка вокруг процессорного сокета отсутствует. Нижний радиатор крепится четырьмя винтами по углам, рискуя быть либо недожатым (слабое охлаждение гарантируется), либо пережатым (сломать крышку-теплорассеиватель на процессоре вам вряд ли удастся, но можно перекосить кулер или даже повредить текстолит платы).

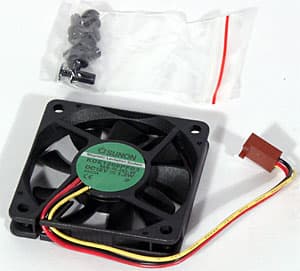

Системный вентилятор в этой модели устанавливается почти «под потолок», тоже на заднюю стенку корпуса, и выдувает воздух наружу. Вентилятор изготовлен уважаемой компанией Sunon (модель KDE1206PFB3 MS.G.(9).M), диаметр его крыльчатки составляет 60 мм (в процессорном кулере — 65 мм), максимальная частота вращения — порядка 3300 об/мин (в процессорном кулере — 4200 об/мин). Следует отметить, что оба эти вентилятора регулируют скорость своего вращения в зависимости от температуры, причем температурный предел и величина торможения задаются в BIOS.

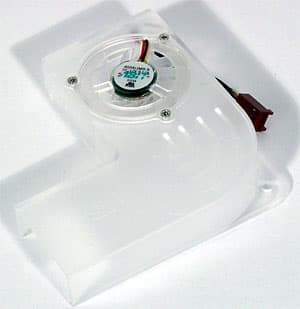

Но самое интересное — это, конечно, система охлаждения, крепящаяся снаружи на задней панели. (Создается впечатление, что у ABIT все склады забиты пластиковыми воздуховодами, и компания пристраивает их куда только можно :).) Пристальное рассмотрение этого вентилятора показывает, что лопасти его строго перпендикулярны плоскости вращения (примерно как у колеса водяной мельницы), то есть задача этого кулера — гнать воздух вверх по трубе, а не нагнетать холодный воздух внутрь корпуса или вытягивать горячий оттуда. Отметим, что часть устройства охлаждения, в которой находится вентилятор, открыта и наружу, и внутрь корпуса, и простой эксперимент с применением дыма демонстрирует, что воздух почти равномерно забирается с обеих сторон. В чем же смысл такого решения? Он становится очевиден, если взглянуть на размещение того конца воздуховода, из которого воздух выбрасывается: таким образом осуществляется продувка ребер верхнего радиатора процессорного кулера.

Тогда становится понятным и то, почему к вентилятору есть доступ наружного воздуха: вероятно, слишком горячий внутренний воздух недостаточно хорошо охлаждал бы радиатор. Впрочем, в запасе у ABIT есть и еще один способ забрать тепло у этого радиатора: на фотографии выше вы видите, как устанавливается идущая в комплекте ванночка, в которую наливается из также прилагаемого флакончика смесь розового и лавандового (в оригинале «Rose Lavender») эфирных масел. Испарение масла, конечно, не сильно охладит систему :), но распространит по комнате приятный запах (не стоит, наверное, пояснять, что масло вы можете выбрать любое, на свой вкус), улучшив рабочий или нерабочий процесс. Согласитесь, очень остроумное использование бездарно греющих воздух киловаттов энергии.

Теперь давайте взглянем на результаты измерения температурного режима barebone-комплекта в двух полярных состояниях. Температура процессора под нагрузкой оказывается неожиданно высока (хотя и в пределах нормы), и если сравнить с показателями недавно рассмотренного нами Shuttle SB75G2, то разница получается почти в 10°C. Более того, заметно выше и температура системы, и температура единственного жесткого диска. Давайте разбираться. Хуже функционирует процессорный кулер — возможно, из-за меньшего количества теплоотводящих трубок и/или недостаточно хорошо охлаждаемого внешнего радиатора и/или повышенной температуры в корпусе. Если присмотреться повнимательнее, то видно, что воздух из корпуса удаляется всего двумя путями: системным вентилятором и внешним устройством охлаждения с воздуховодом (и еще немного помогает БП). Про причину малого потока во втором случае мы уже упоминали, а системный вентилятор, видимо, слишком изолирован от основной массы воздуха в корпусе, располагаясь чересчур высоко (конечно, нагретый воздух поднимается вверх…) и за дисковыми корзинами.

Подводя итог, мы можем рекомендовать ABIT DigiDice для использования с топовыми современными комплектующими, но без разгона или же для разгона младших моделей процессоров. Система должна выдержать все полагающееся по спецификациям, но в некоторых случаях замена блока питания на более мощный отнюдь не будет лишней. Что же касается производимого barebone-комплектом шума, то, все еще не имея возможности точно измерить его уровень, дадим субъективную оценку: шумность средняя, что совсем неплохо, учитывая четыре используемых вентилятора.

Комплектация и краткие характеристики barebone-комплекта

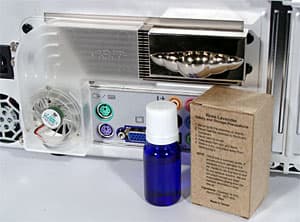

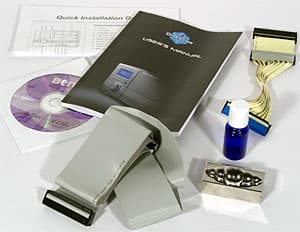

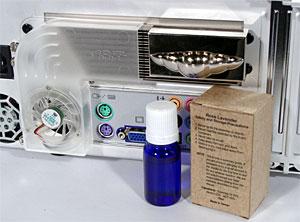

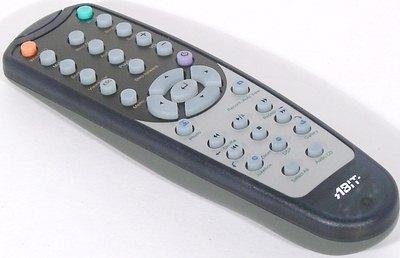

В комплектации ABIT DigiDice выделим «излишества»: пульт ДУ, «ароматический набор», нестандартные интерфейсные кабели (отметим отсутствие SATA-кабелей) и нетипичную составную систему охлаждения. Кроме того, barebone-комплект снабжен специальной сумкой спортивного вида, в которой можно переносить собранную систему.


В заключение приведем краткие характеристики barebone-комплекта, поставляемого в картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер, корпусной вентилятор, система внешнего охлаждения с воздухозаборником, CD, руководства, 1 «узкий» шлейф ATA66 и 1 шлейф ATA33, кабель питания комплекта, сумка для переноски комплекта, пульт ДУ, ванночка для испарения масла и флакончик с эфирным маслом, набор пластиковых креплений для элементов задней панели
  • Формат корпуса: нестандартно ориентированный «кубик»
  • Размеры корпуса (ШxГxВ): 307x255(габаритный)x215 мм
  • Отсеки: 2 внутренних 3,5", 2 внешних 5,25"
  • БП: Enhance Electronics ENP-2320, 200 Вт (маркировка)
  • Плата, чипсет: ABIT IS-50, Intel 865G
  • Видео: встроенная графика Intel 865G (Intel Extreme Graphics 2), безупречное качество в 2D до 1024x768x32@85 Гц
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100 Мбит/с Fast Ethernet, Realtek RTL8101L
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт, включая AGP-карты двойной ширины)
  • Разъемы на передней панели: картовод 6-в-1, 2 Audio (микрофон/наушники), 2 USB (2.0), 1 FireWire
  • Разъемы на задней панели: 2 PS/2, 1 VGA, 2 USB (2.0), 1 LAN, 5 Audio, S/PDIF-Out (TosLink)
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, делители для AGP/PCI, напряжение процессора, памяти и AGP

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 3,2 ГГц, Socket 478
  • Материнские платы:
    • ABIT IS-50 на чипсете i865G в составе ABIT DigiDice
    • Shuttle FB75 на чипсете i875P в составе Shuttle SB75G2
    • Soltek B8E-F на чипсете i865G в составе Soltek EQ3401A
  • Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
  • Внешняя видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0b
    • Intel Chipset Software Installation Utility 5.0.2.1003
    • Intel Extreme Graphics Driver PV13.5
    • ATI Catalyst 3.7
    • Avance Logic AC'97 Driver 3.51
  • Тестовые приложения:
    • WinRAR 3.2
    • VirtualDub 1.5.7 + DivX codec 5.1 Pro
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07
    • Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225

Обычно мы не усложняем тестирование barebone-комплектов сравнением с какими-либо соперниками, лишь оценивая падение производительности в неигровых приложениях от применения встроенного видеоядра (которое достается «бесплатно» при покупке, но вот его задействование уже отнюдь не является бесплатным по своему влиянию на итоговую скорость), а также смотрим на потенциал системы в трехмерных играх. Однако поскольку мы как раз недавно протестировали два комплекта на i875P и i865G, а производительность чипсетов серии Springdale (i865x) вещь весьма интересная, то мы привлекли для сопоставления результаты Shuttle SB75G2 и Soltek EQ3401A.

Скорость архивирования в WinRAR героя нынешнего обзора однозначно подтверждает подозрения об ускорении этой модели за счет так называемого «включения PAT». Напомним вкратце, что многие материнские платы на чипсетах i865PE, i865G и даже i865P способны за счет определенным образом модифицированной прошивки BIOS соответствовать по скорости моделями на i875P (в котором PAT присутствует по определению). Подробную информацию вы можете получить из нашего большого сравнения материнских плат на i865x, где мы впервые отметили название фирменной технологии ABIT, задействование которой приводит к обозначенному выше ускорению, — «Game Accelerator». Действительно, в BIOS Setup платы IS-50 есть пункт Game Accelerator, так что результаты включения этого режима были ожидаемы. Конечно, вам потребуется использование (и даже подбор) качественных модулей памяти, но зато есть возможность в итоге получить абсолютно быстрейшую систему под Socket 478.

При архивировании мы получили наиболее яркую картину соотношения сил i865x+PAT, i875P и «просто» i865x: первые два равны, а в ряде случаев второй даже чуть медленнее, и в любом случае оба превосходят «нормальный» Springdale, иногда довольно ощутимо. Кодирование MPEG4 не столь чувствительно к латентности доступа в память, обеспечиваемой чипсетом, а потому все участники сравнения выглядят примерно одинаково (разница менее процента против почти 20% при архивировании). Задействование встроенной графики у ABIT DigiDice приводит к аналогичному падению производительности (то есть модель ABIT с интегрированной графикой работает почти с той же скоростью, что и Soltek EQ3401A с внешней видеокартой).

Первая же игра в нашем списке подтверждает обозначенную расстановку участников: IS-50 на i865G быстрее своих соперников, а значит, можно утверждать, что DigiDice — самый быстрый barebone-комплект на рынке (из тех, что рассчитаны на Pentium 4). Игровые возможности Intel Extreme Graphics (что первой, что второй версии) мы оценивали достаточно часто, и сейчас просто в очередной раз констатируем: 800x600 при низкой сложности графики — потолок для этого графического ускорителя даже в играх, назвать которые современными язык не поворачивается.



Относительно более новых игр это высказывание еще более справедливо, ну а преимущество barebone-комплекта ABIT над «одночипсетной» моделью Soltek сокращается с ~8% до ~6% вместе с «утяжелением» игрового движка.

Заключение

ABIT DigiDice не выглядит противоречивым устройством, с впечатляющим списком плюсов и минусов. По сути, это такой же стандартный barebone-комплект, как и модели от Shuttle/Soltek и пр. Большой, но соответственно функциональный, в меру тихий и достаточно хорошо охлаждающийся, с превосходной производительностью и отличными возможностями для разгона, с приятной комплектацией при не столь высокой стоимости. Светоиндикаторный экран на передней панели может являться уникальной особенностью, которая станет решающим фактором при выборе, но у данной модели это просто приятная мелочь. Если вам было недостаточно возможностей для расширения у существующих barebone-комплектов, то теперь вы можете купить DigiDice, получив [относительную] миниатюрность и ряд приятных бонусов. Пожалуй, самой вероятной причиной отказа от мини-ПК ABIT будет его дизайн, но, в конце концов, это дебют компании на рынке, не судите слишком строго (напомнить внешний вид Shuttle SV24?).

К сожалению, на момент написания обзора мы не имели достоверной информации о стоимости barebone-системы в России, а потому выводы о дешевизне/дороговизне этой модели оставляем сделать вам самостоятельно. На момент же прочтения вами этой статьи средняя цена (количество предложений) ABIT DigiDice в московской рознице составляет: Н/Д(0). В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Уникальный в своем роде светоиндикаторный экран на передней панели устройства
  • Сохранение внешнего вида лицевой панели после установки накопителей
  • Возможность установки двух 5,25" накопителей
  • Возможность установки высокопрофильных плат AGP и PCI, включая место для AGP-карты двойной ширины или для вывода дополнительной планки на заднюю панель компьютера
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA
  • Наличие картовода 6-в-1 для флэш-карт
  • Наличие оптического выхода S/PDIF
  • Модель готова к использованию самых современных процессоров и обладает высочайшим уровнем производительности
  • Неплохой процессорный кулер в комплекте
  • «Узкий» шлейф в комплекте
  • Пульт ДУ в комплекте
  • Приятные мелочи (сумка для переноски и «ароматический» набор) в комплекте
  • (?) Богатые возможности для разгона

Минусы:

  • Спорный дизайн
  • Размер, который заметно отличает этот комплект от «классических» моделей Shuttle XPC
  • Всего 4 доступных порта USB
  • Отсутствие SATA-кабелей в комплекте
  • Ограниченная функциональность пульта ДУ и кнопок на передней панели устройства
