CeBIT 2008 — системы охлаждения




Производители центральных и графических процессоров принимают активное участие в продвижении энергоэффективного «образа жизни» и действительно предпринимают практические шаги для того чтобы сделать свою продукуию более экономичной. К примеру, буквально на прошлой недели AMD объявила о выпуске первых четырехъядерных процессоров для настольных компьютеров с тепловым пакетом 65 Вт. Тем не менее, с увеличением частоты, тепловыделение процессоров существенно возрастает и, работая на частоте выше 3 ГГц, современные процессоры любых марок и моделей выделяют при максимальной нагрузке выше 100 Вт, причем совершенно не важно, является ли эта частота штатной или получена путем разгона.

Стоит ли огорчаться по этому поводу? Ни в коем случае. Во-первых, потому что максимальная нагрузка, даже в случае активно используемого ПК, характерна лишь для относительно коротких промежутков времени, в остальное время у правильно настроенного компьютера включаются технологии энергосбережения, понижающие частоту и напряжение питания процессора, так что «растратчиком» энергии ваш компьютер при любом раскладе не окажется. А, во-вторых, дабы и под нагрузкой компьютер с мощным процессором не шумел, а процессор надежно охлаждался, производители систем охлаждения предлагают массу интересных конструкций: от малошумных вентиляторных до полностью бесшумных, рассеивающих тепло поверхностью радиатора выдающихся размеров. Те же, кто ради максимального разгона согласен пойти на серьезные расходы, могут обратить внимание и на водяные системы охлаждения, которые тоже развиваются. Сейчас мы приведем доказательства этому утверждению.

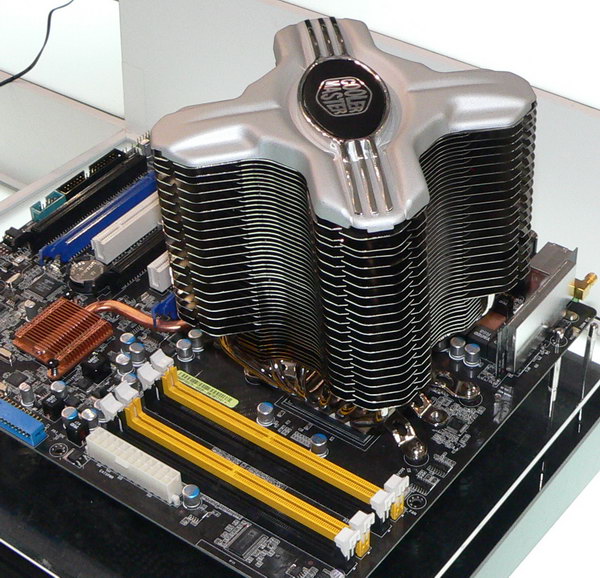

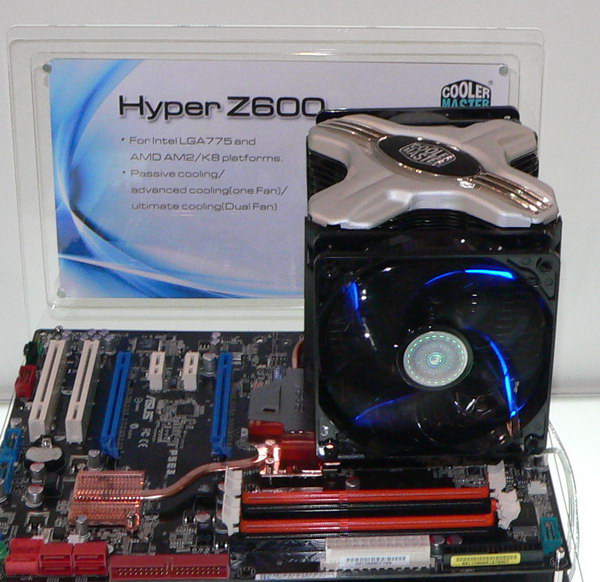

Центральной новинкой стенда Cooler Master среди процессорных кулеров следует назвать Hyper Z600, который хоть и велик, но громоздким не выглядит. А вот вес его (чуть более килограмма) подтверждает статус ультимативного решения, способного охлаждать процессоры с TDP до 89 Вт включительно в пассивном режиме. В конструкции использовано медное основание и 6 тепловых трубок, передающих тепло радиатору из алюминиевых пластин. Как и абсолютное большинство дорогих (и не очень) кулеров, крепление универсальное, подходящее ко всем типам современных процессорных разъемов, так что мы не будем в дальнейшем заострять внимание на этом факте.

А для охлаждения наиболее мощных и разогнанных процессоров, конструкторы предлагают установить на этот же кулер вентилятор или даже два.

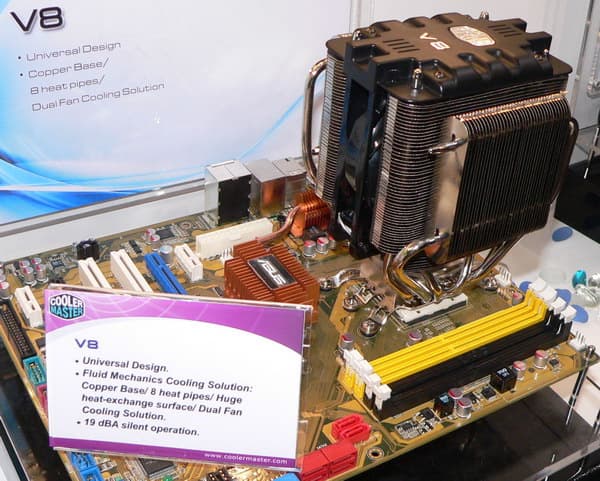

Вторая новинка изначально включает тихоходный вентилятор с заявленным уровнем шума до 19 дБА, который помещается между двух радиаторов, соединенных с медным полированным основанием с помощью 8 тепловых трубок. Конструкция, несомненно оригинальная, но вот насколько она окажется эффективна, покажут тесты, ведь радиаторы здесь не такие большие, вдобавок второй радиатор обдувается воздухом, уже нагретым первым радиатором.

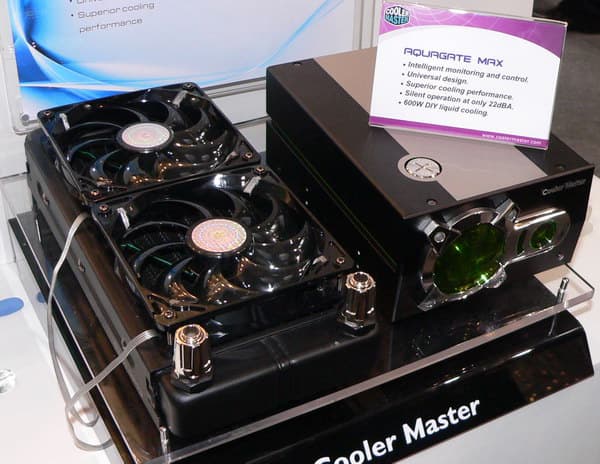

Система водяного охлаждения Aquagate Max обещает шуметь не громче 22 дБА, а отвести при этом обещает до 600 Вт тепловой мощности. Ясно, что в контур такой системы стоит включить теплообменник не только для процессора, но и, как минимум, на графических чипах видеокарт.

На стенде Zalman мы обнаружили новинки не в высоком классе, а среди относительно недорогих моделей, не имеющих тепловых трубок. Все новинки являются удешевленными версиями хорошо знакомых пользователям кулеров. Причем бросающихся в глаза признаков упрощения не видно, очевидно, просто сэкономили на материале, а насколько это скажется на эффективности, покажут тесты.

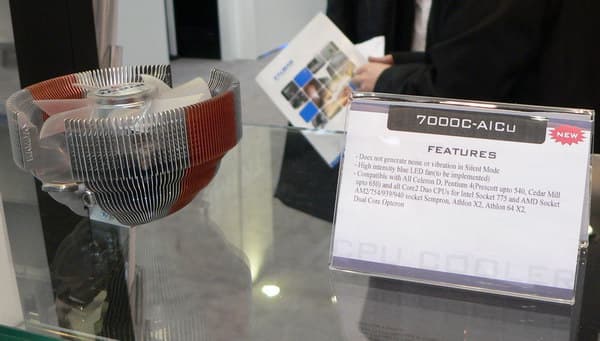

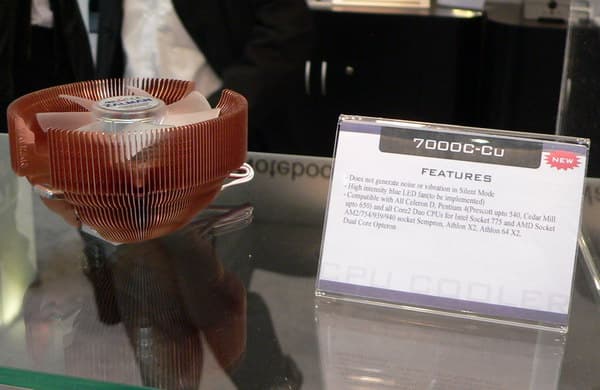

По-традиции кулеры выпускаются, как в чисто медном, так и медно-алюминиевом варианте, производитель гарантирует отсутствие вибраций при переменной частоте вентилятора.

Серия с тепловыми трубками также пополнилась моделью с меньшим индексом относительно предыдущей (9500), новинка имеет на одну тепловую трубку меньше, однако также будет представлена не только в медном варианте, но и с никелевым покрытием.

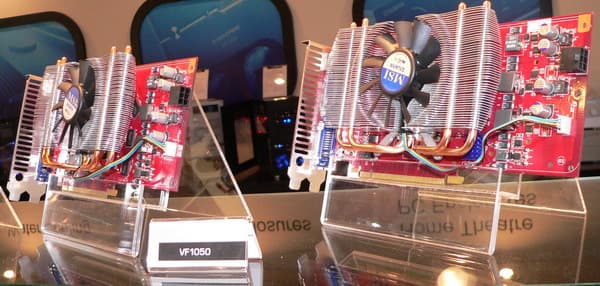

Помнят в Zalman и об охлаждении видеокарт, причем заботятся не только о нуждах OEM-заказчиков...

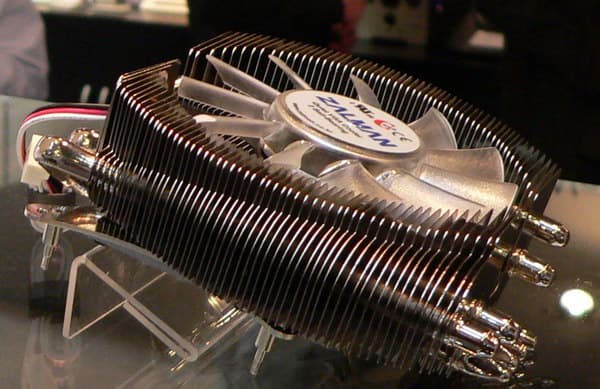

...но и самостоятельных моддеров. Впрочем, кулер VF2000, судя по описанию, рекомендуется устанавливать не только на процессор видеокарты, но и на ЦП, если необходимо низкопрофильное устройство, места вокруг процессорного разъема на плате достаточно много, а процессор экономичен. Такая ситуация может сложиться, например, при сборке медиацентра в низкопрофильном корпусе.

А вот такой кулер подойдет уже только для видеокарты и особенно может пригодиться желающим использовать поток воздуха от процессорного вентилятора для косвенного обдува.

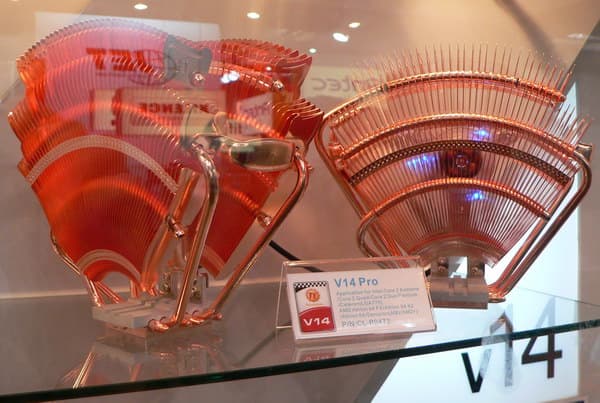

На стенде компании Thermaltake на этот раз экономичные идеи, напротив, были не в чести. А из дорогих нам запомнился гигантских размеров веерообразный V14 Pro. Вероятно, не слишком горячий процессор может охлаждаться и в пассивном режиме, но разработчики установили между двумя «веерами» 140 мм вентилятор с подсветкой.

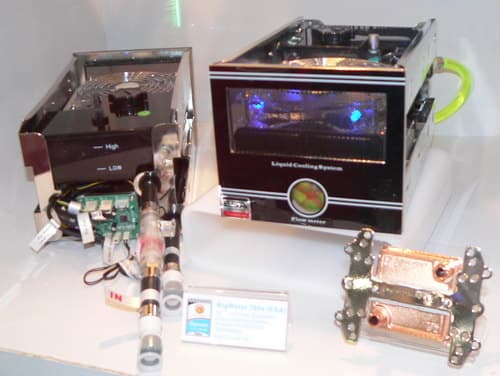

В линейке водяных систем охлаждения от Thermaltake старшей остается Big Water 780a, совместимая со стандартом ESA.

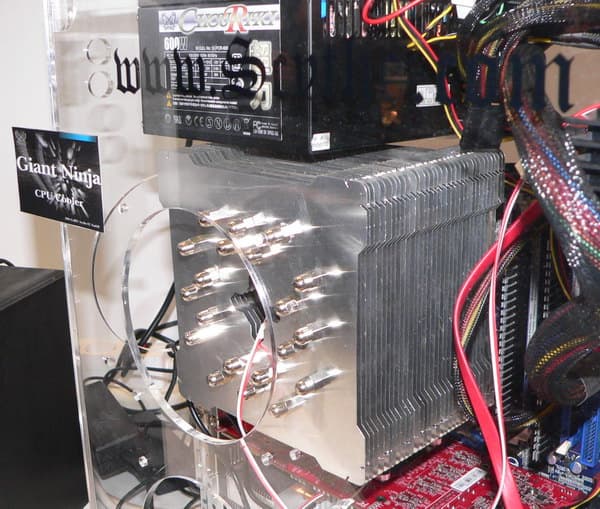

Определение «большой кулер», которое мы применяли к некоторым моделям выше, не даром является относительным. Абсолютное будет звучать так: «самый большой кулер, который только можно поставить в стандартный корпус». И этот кулер мы нашли на стенде Scythe. О каких-то технических характеристиках говорить пока рано, это — прототип и неизвестно попадет ли такой кулер в продажу, но есть ощущения, что в пассивном режиме он просто обязан охладить процессоры и с мощностью 125 Вт. Серьезно говоря, большинству пользователей свободного места в корпусе совершенно не жалко, пусть его занимает хотя бы и такой кулер, лишь бы все компоненты на плату удалось установить. Вопрос возникает лишь в отношении нагрузки на процессорный разъем и плату, поскольку мало весить такая конструкция не может.

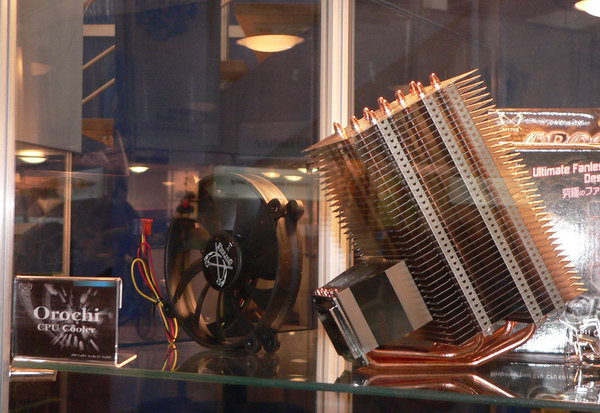

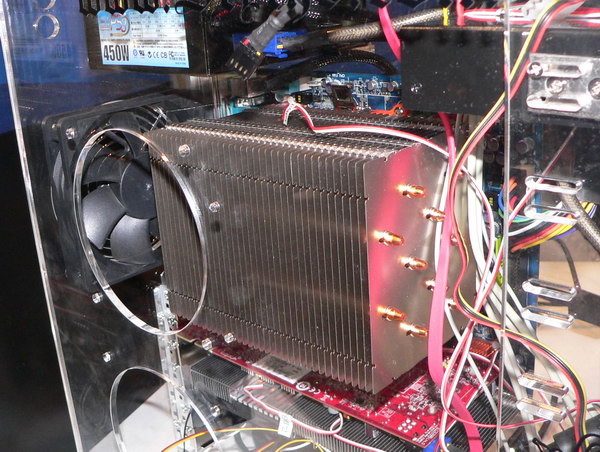

Как бы то ни было, если стоит задача пассивного охлаждения мощного процессора, компактной конструкцией обойтись не удастся. Вот таким образом выглядит кулер Orochi, относительная компактность (по сравнению с предыдущим) здесь достигается за счет горизонтального расположения радиатора, соединенного с основанием с помощью 10 тепловых трубок.

Поскольку в данном случае в корпус может поместиться вентилятор, в Scythe считают своим долгом приложить такой в комплекте — запросы экстремалов предсказать сложно.

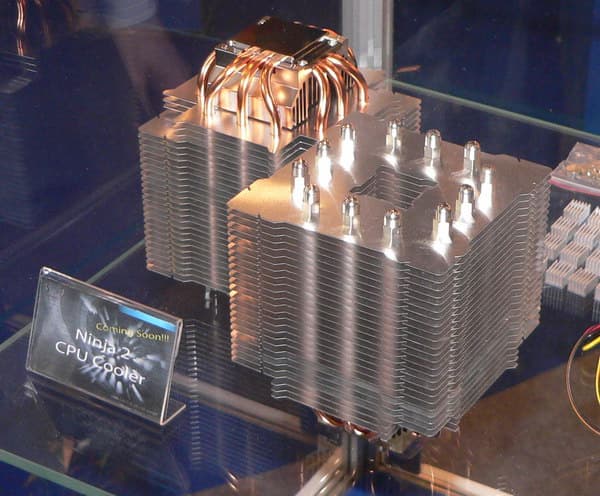

Развивают в Scythe и более компактную модель Ninja, радиатор теперь без выемок в углах, а тепловые трубки распределены равномерно.

Не забыты и видеокарты, причем здесь разработчики отошли от идеи гигантомании.

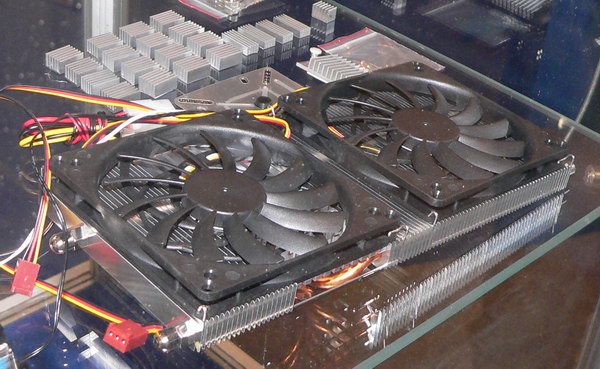

Кулер под названием Musashi, хоть и оставляет видеокарту двухслотовой, но выглядит удивительно компактно не только на фоне процессорных мастодонтов от Scythe, но и многих штатных конструкций от производителей видеокарт.

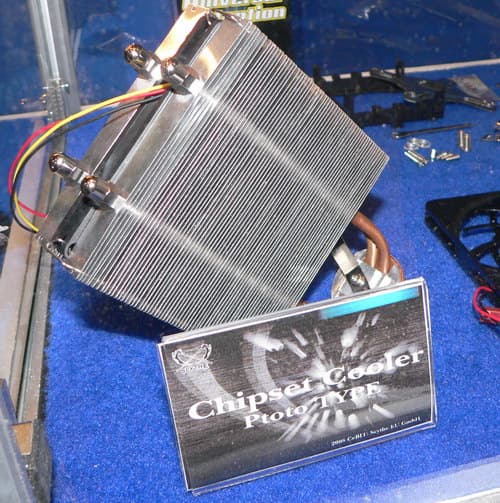

Вероятно, сотрудники Scythe в свободное время успели пройтись по стендам производителей системных плат и, обнаружив там диковинные (если не сказать — дикие) конструкции, в которых охлаждать чипсет предлагается с помощью водяного охлаждения, задумались: а не поскромничали ли они, продемонстрировав свой чипсетный кулер как прототип. Такой кулер, хоть и окажется на плате вровень со среднестатистическим процессорным кулером, все же лучше, чем идея «заводить воду» в компьютере ради чипсета. Может, пора выпускать?

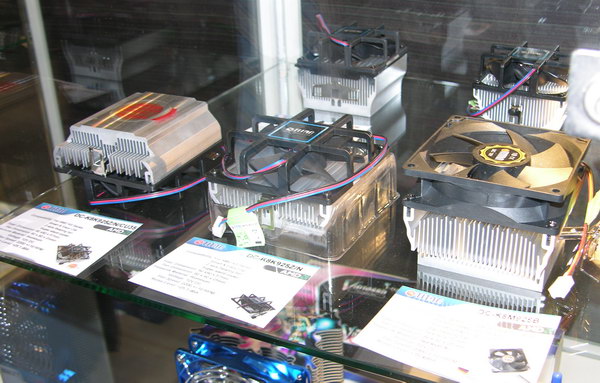

Компания Titan славится, как известно, в большей степени недорогими кулерами, компактными и легкими, и они по-прежнему преобладают в линейке, хотя удачные примеры проникновения в более высокий класс у компании были, вспомним, к примеру, кулеры Siberia и Amanda.

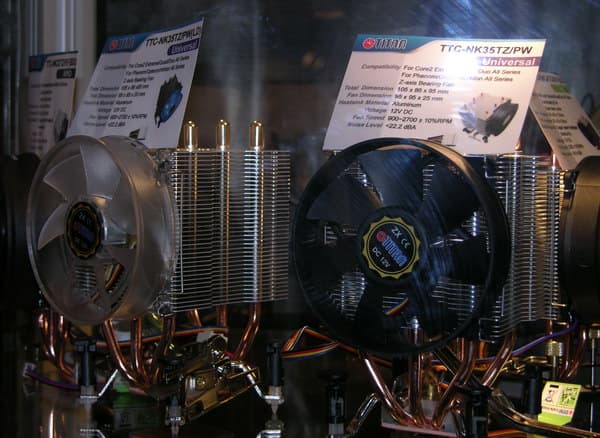

В настоящее время вниманию любителей тепловых трубок предлагаются универсальные модели, внешне напоминающие Scythe Ninja (по принципу действия), но куда более компактные, уровень шума — не выше 22 дБА.

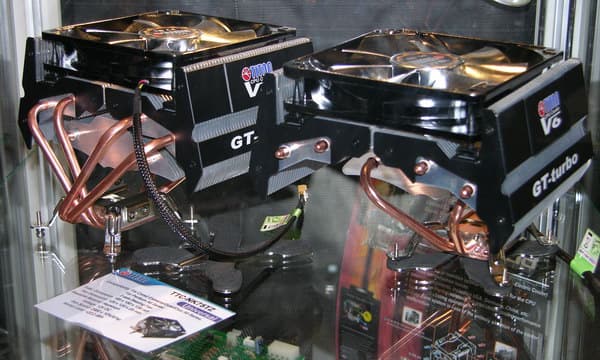

Также к выпуску готовится кулер GT-Turbo, который, судя по конструкции и количеству тепловых трубок должен занять промежуточное положение в линейке между дорогими и дешевыми, однако и для него заявлен весьма похвальный уровень шума — 20 дБА.

Венцом инженерной мысли среди кулеров для видеокарт от Titan остается модель с очень близким лично автору данного репортажа именем Elena. Оригинальной находкой Titan является применение термоэлектрическогоо элемента, встроенного в основание для «выкачивания» тепла из графического процессора. А поскольку сам этот элемент потребляет энергию, мощность его регулируется автоматически (как, разумеется, и обороты вентиляторов) в зависимости от температуры чипа, так чтобы в простое вентиляторам не приходилось рассеивать лишнее тепло, а чип в то же время не примерз к основанию.

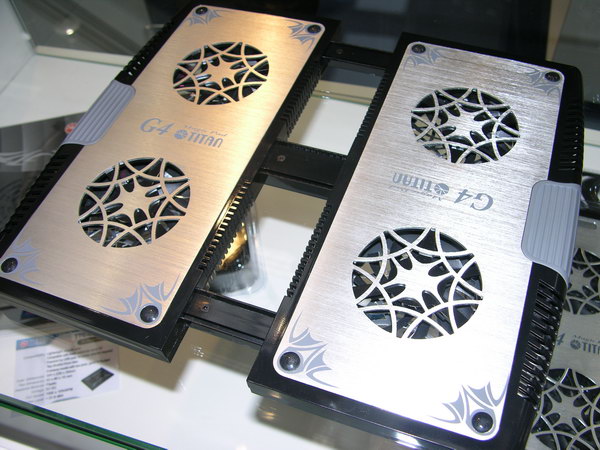

Компания Titan активно занимается расширением ассортимента предлагаемой продукции, в который входят уже и вовсе непрофильные вещи, например, инверторы для питания различной бытовой техники, в том числе, и компьютеров, от бортовой сети автомобиля, компактные и недорогие колонки для ноутбуков и внешние Wi-Fi-антенны. Что касается продукции, более соотносящейся c тематикой охлаждения компьютерных компонентов, то, в первую очередь, надо назвать охлаждающие «подставки» для ноутбуков, и если в этом нехитром устройстве и возможны какие-то инновации, то Titan явно уже реализовал большую часть. Поскольку в линейке этих устройств имеются и пластмассовые, и алюминиевые, дующие как вверх, так и вниз, и даже со встроенным расширителем портов, способные для не самых требовательных пользователей заменить собой док-станцию. Но, пожалуй, наиболее оригинальной моделью является представленная на фотографии. Во-первых, ее можно переворачивать, чтобы вентиляторы в подставке нагнетали воздух в том же направлении, что и вентиляторы в самом ноутбуке, для этого конструкция сделана симметричной. Во-вторых, она раздвижная, так что ее получится подогнать и по размеру. Для чего вообще чаще всего приобретают такие подставки? Как ни странно, именно ради снижения шума. В крупногабаритных ноутбуках, особенно недорогих, собственные вентиляторы бывают не только шумными, но и имеют свойство менять частоту вращения, что многих раздражает гораздо сильнее постоянного негромкого гудения. А с внешним охлаждением собственные кулеры ноутбука могут останавливаться вовсе.

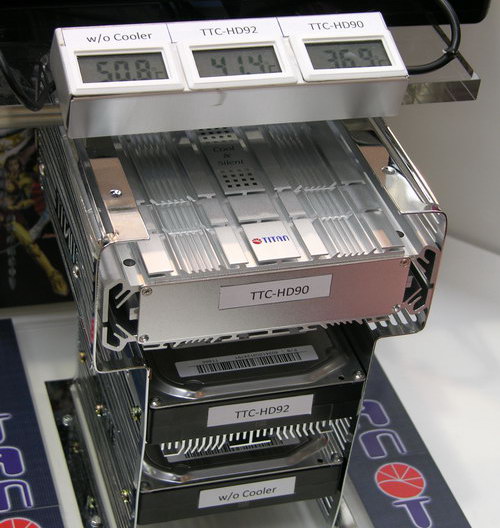

Охлаждением для винчестеров обычно обзаводятся либо самые предусмотрительные граждане, либо те кому уже доводилось в жару обнаруживать дефектные сектора на диске, а то и сгорание электронных компонентов. Известно, что для большинства современных винчестеров 50 градусов является максимальной температурой, допустимой при длительной эксплуатации. Есть также статистические данные, показывающие, что снижение этой температуры до 40 градусов благоприятно влияет на долговечность и позволяет надеяться, что диск прослужит гораздо дольше гарантийного срока. И если в эффективности теплоотводящих алюминиевых корпусов Titan, снимающих тепло со всей поверхности диска, сомневаться едва ли приходится, то результат для новинки — относительно простого радиатора, наклеиваемого на винчестер со стороны контроллера, удивляет. Надо бы потестировать! Впрочем, ноу-хау в данном случае является не столько радиатор, сколько теплопроводящая прокладка, достаточно толстая и эластичная, чтобы обклеить рельеф печатной платы с микросхемами, но очевидно — с высокой теплопроводностью. Причем сцепление с основанием обеспечивается не за счет клейкости, а — особенностей поверхности материала, так что прокладку можно легко отделить, не нарушив товарного вида жесткого диска, и даже использовать многократно.

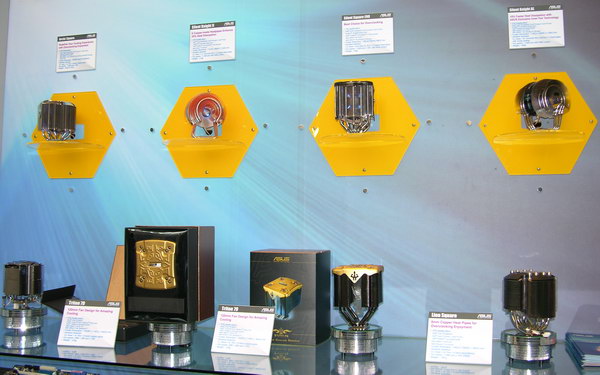

Компания ASUS давно продает кулеры под своей маркой, но у потребителей данный бренд ассоциируется все же преимущественно с другими видами продукции. Между тем, линейка постепенно растет, пополняется и соответствующий стенд, кочующий с выставки на выставку.

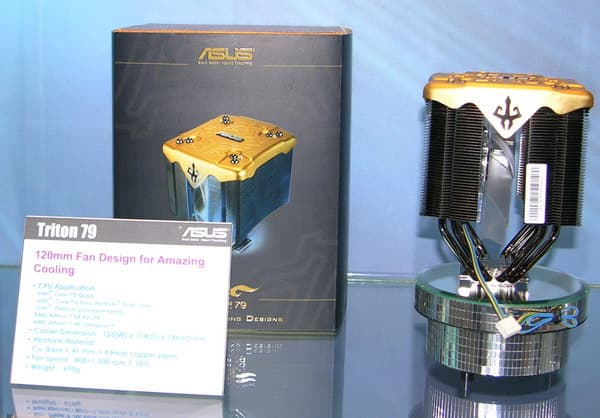

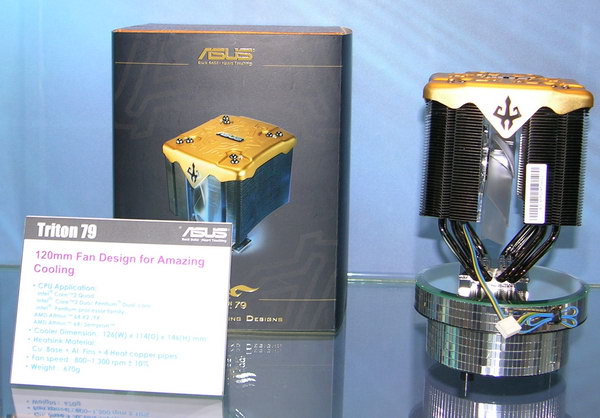

Кулер Triton 79 сконструирован из двух радиаторов, между которыми помещается 120 мм вентилятор, несмотря на внушительные габариты и медное основание, весит изделие достаточно скромные 670 гр.

Данная модель потяжелее — 730 гр, обращает на себя внимание и увеличенная толщина тепловых трубок равная 8 мм, главная же интрига состоит в скрытом от пользовательского взгляда вентиляторе. Между тем он есть, диаметром 92 мм с подсветкой и уровнем шума менее 16 дБА.

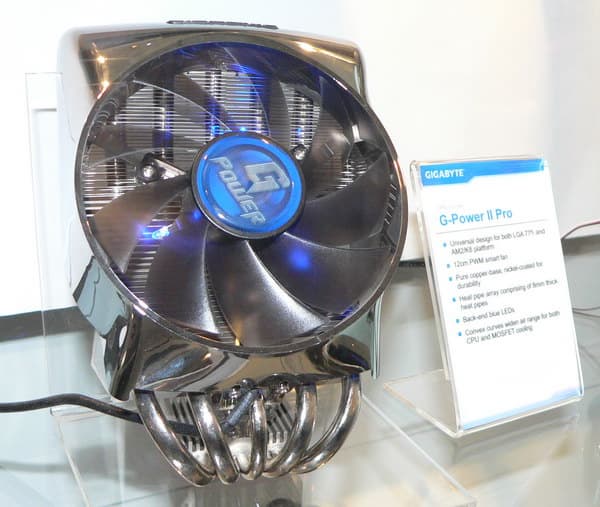

На стенде компании Gigabyte мы увидели кулер G-Power II Pro, о котором ранее рассказывали в новости. Выглядит агрегат несомненно оригинально и сам по себе, а уж по сравнению с выпущенной несколько лет назад исходной версией G-Power Pro и подавно (то был достаточно практичный кулер традиционной компоновки). Расположение радиатора под углом вряд ли сделано из каких-то практических соображений и подкреплено инженерными изысканиями, а вот на размерах самого радиатора и теплоотводящей поверхности эта особенность явно сказалась и едва ли благоприятным образом. Но по внешнему виду сказать: насколько эффективен кулер, мы не беремся, необходимы тесты.

Рассказ о кулерах на этом завершается, но не рассмотренные в предыдущих частях новинки с выставки еще остаются, так что — ждите продолжения.

Редакция iXBT.com благодарит компанию Cooler Master за помощь в организации поездки наших корреспондентов
