Мультимедийный LCD-проектор
Sony VPL-CX61


Проекторы разные нужны. В случае если не предполагается часто перевозить проектор с места на место, лучше не гнаться за компактностью и легкостью, а выбрать модель побольше. Большие проекторы при прочих равных характеристиках обычно шумят меньше, скорее всего надежнее, так как производителям приходится идти на меньшее число компромиссов, а их внутренности греются меньше, что уменьшает скорость деградации компонентов и особенно LCD-матрицы.

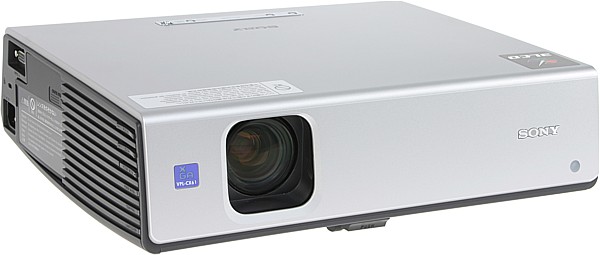

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

По массогабаритным характеристикам проектор занимает промежуточное положение между мобильными и стационарными проекторами. Косвенно на это намекает и производитель, так как в комплекте нет сумки для переноски. Дизайн проектор унаследовал от линейки мобильных проекторов Sony. Однако элементы, гармонично смотревшиеся в случае компактных проекторов, на VPL-CX61 как-то не смотрятся. Впрочем, это наше субъективное мнение. Корпус проектора как бы состоит из двух частей: переднюю, верхнюю и заднюю панели образует монолитный кожух из пластмассы с серебристым покрытием, а днище и боковые поверхности изготовлены из черной пластмассы. На верхней панели в узкой блестящей вставке размещены три кнопки и удобный пятипозиционный джойстик.

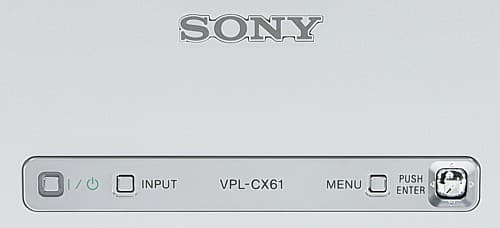

Control panel

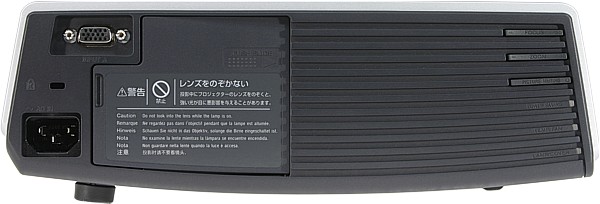

На правом боку ближе к передней части находятся две кнопки качалки, управляющие объективом, аналогичная по форме кнопка временного выключения проекции и 3 индикатора. Эти элементы замаскированы под продолжение ребер, а подписи к ним читаются с трудом. Дизайн тут явно победил над эргономикой. Там же на правом боку, но уже ближе к задней части проектора расположены VGA-разъем (INPUT A), разъем для замка Кенсингтона и разъем питания.

Right

Все остальные разъемы закрываются сдвигающейся в сторону шторкой. Решение, в общем-то, разумное, так как в подавляющем большинстве случаев используется только один VGA-разъем и всем остальным разъемам незачем смущать своим наличием неопытного пользователя. Весь левый бок — сплошная решетка вентиляции, за которой можно разглядеть вентиляторы с хитрыми профилями лопастей и крохотный динамик. ИК-приемников два — спереди и с сзади, прячутся они за крохотными круглыми матовыми окошками.

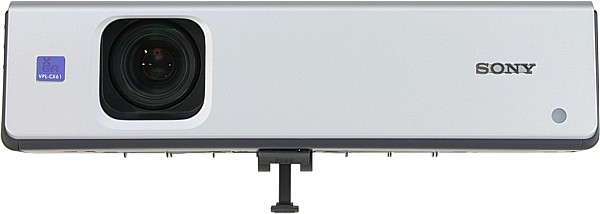

Front

Кнопка под передней панелью высвобождает переднюю ножку с дискретным реечным механизмом фиксации. Для устранения перекоса проектора задние ножки можно немного выкрутить из корпуса. Для крепления проектора к потолочному кронштейну в днище вделаны 3 металлические втулки с резьбовыми отверстиями. За габариты корпуса не выступают ни объектив, ни разъемы — ничего не цепляется и вероятность фатальных повреждений меньше. Крышка объектива не привязана шнурком к корпусу, поэтому придется следить, чтобы она не потерялась.

Пульт

Remote control

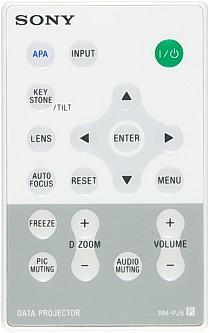

Пульт небольшой, тонкий, с мембранными кнопками, которые трудно найти на ощупь. Немного странно, что к такому большому проектору прилагается не очень удобный и малофункциональный пульт, более чем скромных размеров.

Меню

Проекторы от Sony отличаются унифицированным дизайном меню. Меню удобное: оно достаточно крупное, шрифт читаемый, навигация не требует лишних действий, отрисовка не подтормаживает. При настройке изображения меню исчезает с экрана (остается только ползунок с изменяемым параметром), не мешая оценивать изменения в картинке.

OSD

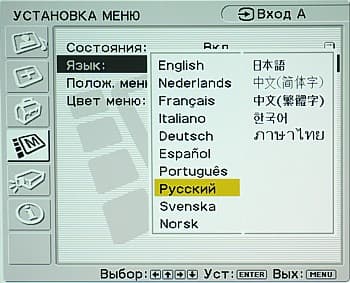

В нижней строчке меню отображается подсказка по функциям кнопок, а в верхней — текущее подключение. Есть русская версия экранного меню, перевод терминов адекватный.

OSD

Коммутация

Сonnectors

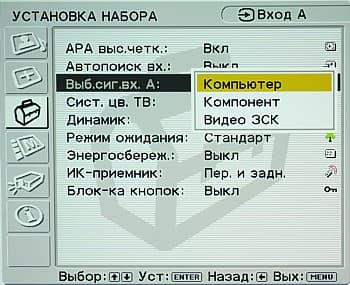

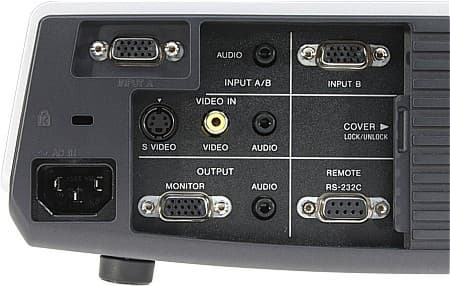

Проектор оборудован четырьмя видеовходами, при этом только видеовход INPUT A комбинированный — к нему можно подключать как источники аналогового VGA-RGB-видеосигнала (компьютер), так и видеотехнику с компонентным цветоразностным сигналом. Второе — с помощью стандартного кабеля-переходника с mini D-sub 15 pin на RCA. Тип подключения к разъему INPUT A придется установить в меню, так как проектор сам его не определяет.

OSD

Переключаться между источниками можно только перебором по циклу кнопкой INPUT пульта или на самом проекторе. Есть функция автопоиска активного подключения, срабатывающая при включении проектора (ее можно отключить). Проектор оборудован двумя аудиовходами: одно гнездо миниджек обслуживает оба D-sub, второе — композитный вход и вход S-Video. Внешний монитор или второй проектор можно подключить к выходу с mini D-sub 15 pin, а внешнюю аудиосистему — к гнезду миниджек. Оба выхода находятся в группе OUTPUT. Подключать внешние динамики к проектору имеет смысл в том случае, если с пульта проектора хочется менять громкость звука.

Управление проекцией

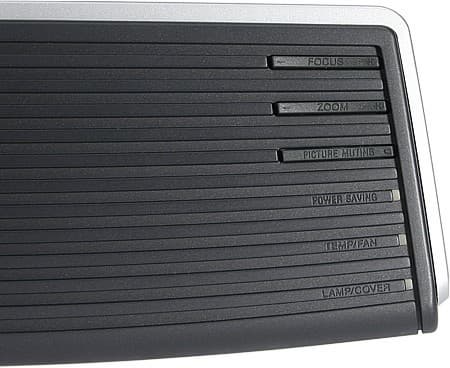

Механизмы фокусировки и трансфокатора имеют электрический привод. Регулировка зума и настройка фокуса осуществляются кнопками-качалками ZOOM и FOCUS на корпусе проектора, или, включив соответствующий режим кнопкой LENS пульта, курсорными кнопками пульта.

Buttons

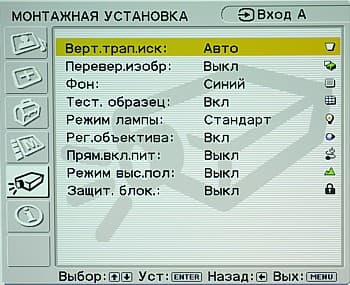

Нажатие на кнопку включает привод на короткое фиксированное время, и только при удержании кнопки привод переходит в непрерывный режим работы. Таким образом, можно достаточно быстро грубо настроить зум/фокус, а затем мелкими шажками аккуратно отъюстировать размер изображения и фокус. К сожалению, несмотря на наличие кнопки AUTO FOCUS, функции этой нет. В проекторе есть автоматическая коррекция трапецеидальных искажений (±30 градусов).

OSD

При необходимости можно перейти в ручной режим коррекции трапеции. Настройка Тест. образец определяет, следует ли при коррекции зума, фокуса и трапеции выводить на экран специальный шаблон, или можно оставить текущее изображение.

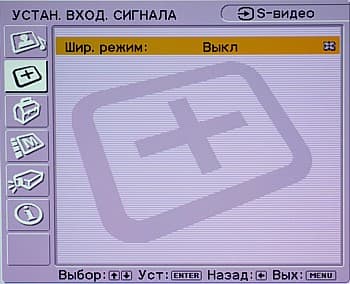

Центр проекции смещен вверх так, что нижний край изображения находится немного ниже оси объектива. Есть только один режим геометрической трансформации изображения — Шир. режим, который поджимает картинку сверху и снизу до соотношения сторон 16:9, да и то этот режим не доступен в случае компьютерного VGA-подключения.

OSD

В случае VGA-подключения и сигнала с разрешением меньшим, чем SVGA можно отключить интерполяцию к разрешению матрицы. Только для VGA-подключения доступны функции цифрового увеличения (4-хкратное максимум) и стоп-кадра. Вызываются они кнопками ± из группы D ZOOM и кнопкой FREEZE, соответственно. Проекция на экран временно выключается кнопкой PIC MUTING.

Проектор может быть размещен как на столе, так и на потолочном кронштейне, а также работать в режиме фронтальной проекции и проекции на просвет. Кроме того, проектор можно устанавливать объективом вверх или вниз. Согласно нашей классификации проектор относится к среднефокусным, а значит, при фронтальной проекции его лучше размещать примерно на линии первого ряда зрителей.

Настройка изображения

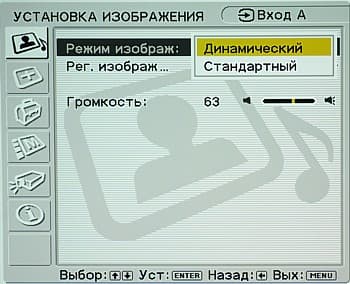

В списке Режим изображ можно выбрать один из двух предустановленных профилей — Динамический или Стандартный.

OSD

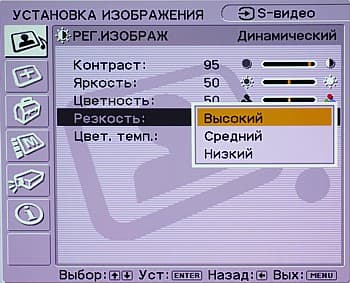

На яркость изображения профиль не влияет, меняется цветопередача — при Стандартный она ближе к естественным цветам. Настроек изображения немного: контрастность, яркость, насыщенность, оттенок, контурная резкость (три уровня) и цветовая температура (Высокий и Низкий).

OSD

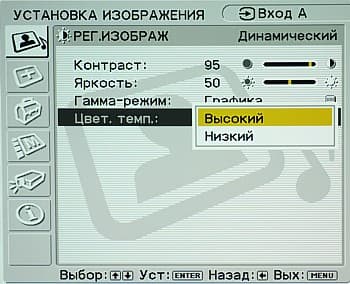

При компьютерном подключении остаются контрастность, яркость и цветовая температура и добавляется параметр Гамма-Режим, влияющий на гамма-коррекцию и принимающий только два значения: Графика — правильная передача полутонов — и Текст — повышенная контрастность.

OSD

Пользовательских профилей нет, но настройки автоматически сохраняются для каждого видеовхода и профиля. Яркость лампы (и шум тоже) можно немного уменьшить, переведя лампу в режим Стандарт.

Дополнительные возможности

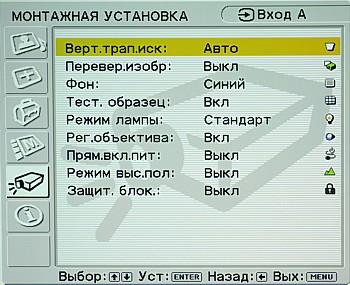

Есть отключаемая функция сбережения энергии, автоматически выключающая лампу проектора после 10 мин отсутствия сигнала. При активации функции Прям.вкл.пит подача питания вернет проектор то состояние (работа или ожидание), в котором он был при отключении питания. Проектор можно отключать от сети сразу после завершения презентации, так как вентиляторы, используя запасенную в емкостях энергию, не дадут лампе перегреться.

Кнопки на корпусе проектора блокируются при включении режима Защит. блок. Более стойкую защиту от несанкционированного использования предоставляет функция защиты 4-х-значным паролем. При активации этой функции, проектор не будет ничего показывать, пока не будет введен правильный пароль. Простой процедуры сброса пароля в руководстве не описано, забывшим пароль рекомендуют обращаться в Sony. Проектором можно дистанционно управлять по интерфейсу RS-232C. Распайка разъема приведена в руководстве, а с сайта Sony можно скачать подробное описание параметров протокола и команд.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Sony VPL-CX61:

Световой поток
максимальная яркость
2670 лм
режим пониженной яркости
1985 лм
Равномерность +12%, -30%
Контрастность 200:1

Световой поток значимо выше паспортного значению. Равномерность освещенности экрана удовлетворительная. Контрастность высокая.

Звуковые характеристики

Шум от системы вентиляции умеренный и не раздражает.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 41,5 Умеренно громко
Пониженная яркость 34,5 Очень тихо

Встроенный динамик не очень громкий, на максимальной громкости искажения звука большие.

VGA-подключение

Белое поле равномерно освещено, однако незначительная вариация цвета присутствует. Черное поле бликов не содержит, но в центре несколько светлеет и местами имеет примесь цвета. Геометрия идеальная. Оттенки серого различимы во всем диапазоне, однако серый цвет имеет небольшую примесь то красного, то зеленого, в зависимости от значения параметра Цвет. темп. Сетки пикселей воспроизводятся без артефактов. Цвета яркие, правильные и насыщенные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций объектива, не превышает 1/2 пикселя. Функция автоподстройки под параметры VGA-сигнала работает быстро и точно, ручной подстройки параметров не требуется.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный более 540 Отлично
S-Video более 540 Отлично
компонентный более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 130 Отлично
S-Video 180 Отлично
компонентный более 270 Отлично

Четкость изображения очень высокая, возможности аналоговых интерфейсов реализуются полностью. Детали различимы как в тенях, так и в светах. Цветовой баланс в норме. Никакого хитрого деинтерлейсинга нет — изображение выводится по полям. Лучше всего проектор справляется с яркими анимационными фильмами формата 4:3 (или в режиме Pan&Scan), при этом не ощущается недостаток контрастности изображения и, местами, не совсем правильная цветопередача.

Выводы

LCD-проектор Sony VPL-CX61 подходит как для стационарного использования, так и для проведения мобильных презентаций на большом экране. Правда, во втором случае придется обзавестись большой сумкой и смириться с почти четырехкилограммовым весом проектора. Особенностью проектора являются электромеханические приводы зума и фокусировки, что в некоторых случаях (например, когда проектор закреплен высоко под потолком) может оказаться востребованным.

Достоинства:

  • Высокая яркость (2500 лм)
  • Тихая работа
  • Можно отключать питание сразу по окончании презентации
  • Удобное и русифицированное меню

Недостатки:

  • Неудобный пульт ДУ



Благодарим компанию «Русский Стиль»
за предоставленный на тестирование проектор
