и соотношением сторон 16:9
Комплект поставки
- Монитор
- Инструкция по эксплуатации на русском и на английском языках
- Кабели
- Видео, VGA, mini D-sub 15 pin
- Аудио, 3,5 мм миниджек
- ИК-пульт ДУ и две AAА батарейки для него
- Выносной блок питания
Паспортные технические характеристики
| Технология | LCD (ЖК) |
| Матрица | TFT (тонкопленочный транзистор), активная матричная панель, шаг точки 0,289 мм, RGB-цветофильтр с вертикальной полосой |
| Разрешение матрицы | 1280×768, WXGA |
| Время отклика пикселя | 15 вкл. + 10 выкл. = 25 мс |
| Размеры экрана | формат 16:9, 17″ (43 см) по диагонали, 369,6×221,7 мм |
| Яркость | 400 кд/кв. м |
| Глубина цвета | 16,7 млн. цветов |
| Контрастность | 400:1 |
| Углы обзора | 160 (гор.)/160 (верт.) |
| Входы |
|
| ТВ-тюнер | PAL/SECAM, прием эфирных и кабельных программ |
| Частота развертки | горизонтальная: 30-60 кГц |
| вертикальная: 50-75 Гц | |
| Форматы входного сигнала | телевизионные: нет данных |
| компонентные видеосигналы Y/Cb/Cr: нет данных | |
| аналоговые RGB-сигналы: VGA, SVGA, XGA | |
| Встроенная звуковая система | 2×2,5 Вт, стерео |
| Размеры (Ш×В×Г) | 518×333×198 мм |
| Масса | 5 кг |
| Потребляемая мощность | 75 Вт, 5 Вт в «спящем» режиме |
| Напряжение питания | 100-240 В, 50-60 Гц |
На момент написания статьи LCD-монитор-телевизор RoverScan Vision 171 стоил около $700 в розницу.
Внешний вид

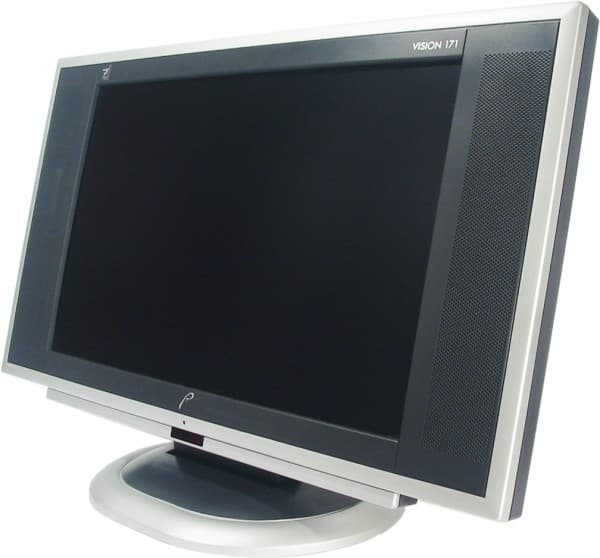

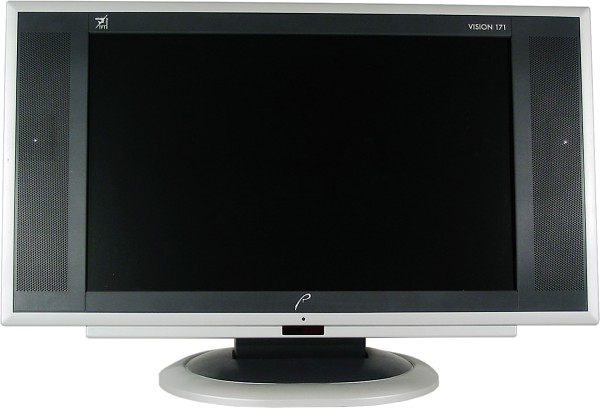

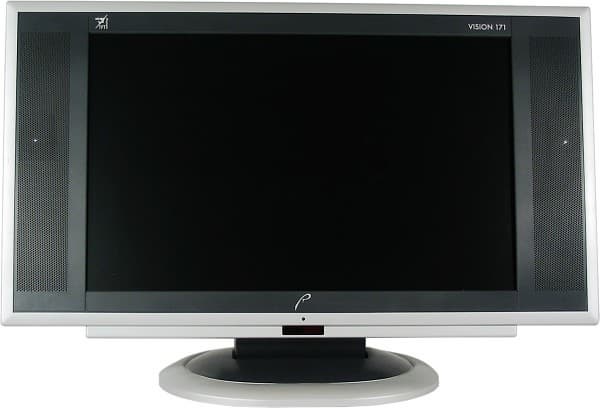

Дизайн тестируемого устройства достаточно строгий. Корпус монитора изготовлен из черной пластмассы, периметр экрана и подставки покрашены серебристой краской.

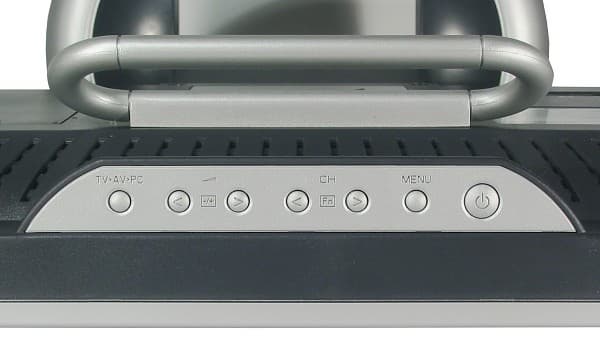

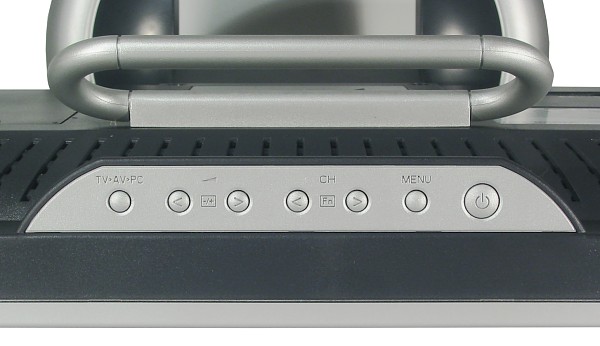

На передней плоскости находятся только три логотипа, индикаторный светодиод, окошко ИК-приемника, а по бокам экрана — пластмассовые решетки, за которыми расположены миниатюрные динамики. Шесть кнопок управления и кнопка включения-выключения размещаются сверху.

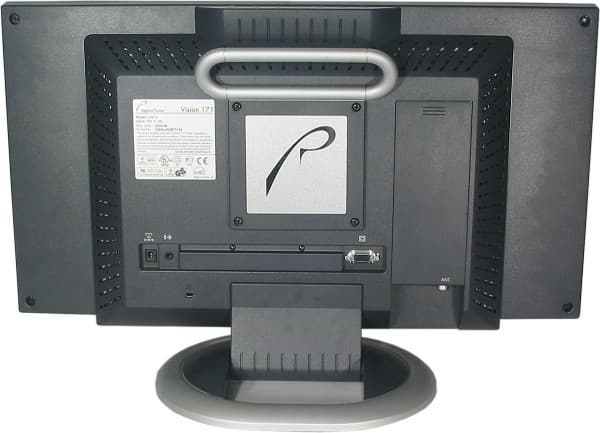

Сзади расположены: по центру — четырьмя винтами прикручена пластмассовая ручка, за которую монитор очень удобно переносить; в правой части — блок ТВ-тюнера, а в нижней — блок разъемов и разъем для замка Кенсингтона.
Подставка довольно простой конструкции, но обеспечивает хорошую устойчивость и позволяет регулировать наклон экрана. Подставку и ручку можно отсоединить и закрепить монитор на VESA-совместимом кронштейне.
Пульт

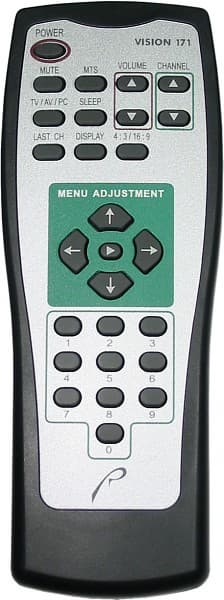

Пульт выполнен в едином стилевом решении с монитором: черный корпус, серебристая вставка. Практически до всех кнопок можно дотянуться большим пальцем, не перехватывая пульт. Кнопки навигации по меню расположены удачно, и пользоваться ими удобно. К сожалению, группа кнопок выбора ТВ-каналов разнесена с другой группой, в которой есть кнопки для изменения громкости и перебора каналов. То есть самые нужные при просмотре ТВ-передач кнопки находятся в разных частях пульта.
Меню
Экранное меню, когда активным является подключение к компьютеру, организовано, на мой взгляд, не очень удобно: в центре синего прямоугольника располагается текущая страница меню, а по периметру — пиктограммы для выбора нужной страницы. При этом кнопки вверх-вниз служат для перебора пиктограмм по часовой и против часовой стрелки, соответственно, а вправо-влево — для изменения текущего параметра.
Иногда кнопка входа в меню служит и для включения-выключения функции, или для входа в подменю. Меню для других режимов устроено более традиционно и понятно. Из двух возможных для экранного меню языков следует отдать предпочтение английскому, так как некоторые русские слова не переведены или написаны на смеси кириллицы и латиницы. Меню полупрозрачное, его положение на экране настраивается.
Подключение к источнику сигнала

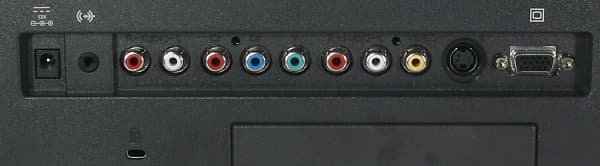

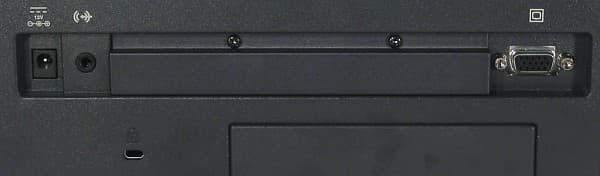

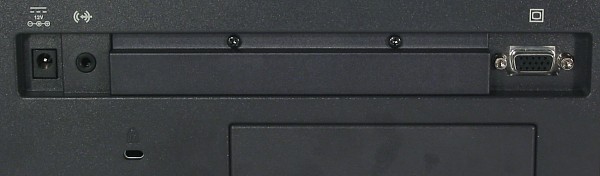

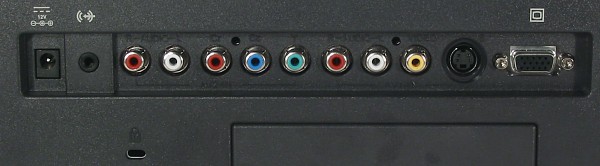

Так как это не просто монитор со встроенными колонками, а еще и телевизор, то наличие композитного и S-Video-входов нас не удивило, но вот что мы не ожидали обнаружить, так это три RCA-разъема для компонентного подключения. Все разъемы, кроме VGA, гнезда миниджек, антенного входа и питания, спрятаны за металлической крышкой.
Решение весьма разумное, так как защищает разъёмы от грязи и пыли. В тоже время, если потребуется подключить, например, DVD-плеер, — крышечку можно отсоединить. Переключение между пятью источниками изображения (ПК, S-Video, композитный, компонентный входы и ТВ-тюнер) осуществляется одной кнопкой TV/AV/PC на пульте, или на самом мониторе последовательным перебором. Для подключения встроенных колонок к аудиоисточнику при работе в режиме монитора предназначено гнездо стереоминиджек, при подключении по компонентному входу — 2 RCA, а на S-Video-вход и на композитный приходится еще одна пара аудиоразъемов RCA. Антенный кабель к ТВ-тюнеру подключается через стандартный коаксиальный разъем.
Настройка изображения

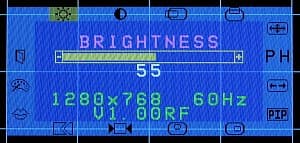

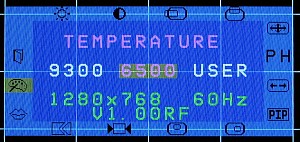

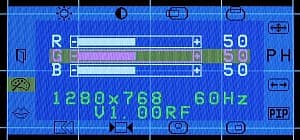

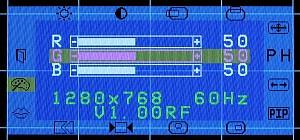

Экранное меню при работе в режиме монитора, то есть при VGA-подключении, дает доступ к регулировке яркости, контрастности и цветовой температуры. Последняя может принимать одно из двух предустановленных значений (9300 или 6500 K) или настраивается пользователем.

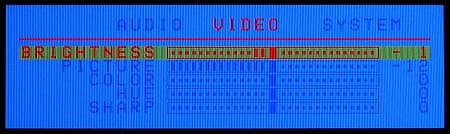

Если источником сигнала является не видеокарта, то можно настроить яркость, контрастность (PICTURE), насыщенность цветов, оттенок (при NTSC-видеосигнале) и краевую резкость (SHARP).
Значения настроек сохраняются для каждого типа подключения и для ТВ-режима. Любое изображение по умолчанию растягивается на весь экран, соотношение сторон у которого 16:9. Когда картинка от видеоисточника не является анаморфной, или когда текущий режим видеокарты имеет привычные соотношения сторон 4:3, то для сохранения правильных пропорций необходимо перевести монитор в режим 4:3 нажатием кнопки 4:3/16:9 на пульте ДУ. При этом по бокам изображения появляются черные полосы.
Дополнительные возможности

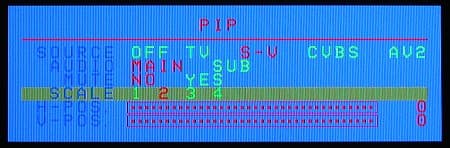

Тут стоит отметить достаточно мощную функцию картинка-в-картинке (PIP). При активном подключении к компьютеру поверх изображения от видеокарты можно вывести окно с картинкой от любого другого из четырех оставшихся видеоисточников.

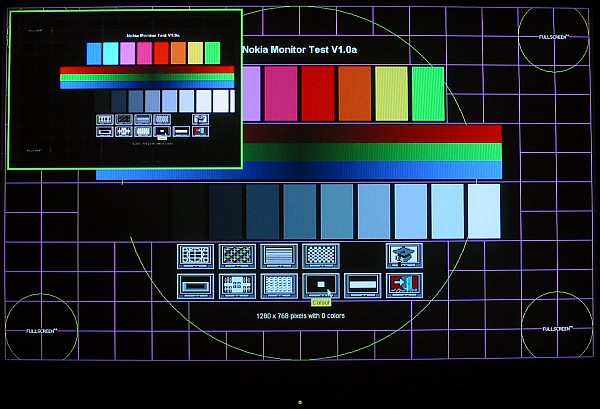

Изображение в дополнительном окне с зеленой каемочкой получено с S-Video-выхода видеокарты ASUS 9250VS. На цветопередачу просьба не обращать внимания, так как она определяется возможностями фотоаппарата и фотографа.
Настраивается как размер дополнительного окна, так и его положение.

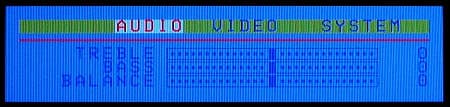

В меню также выбирается, откуда будет подаваться аудиосигнал на встроенные колонки — с входа, соответствующего подключению к компьютеру, или видеоисточнику для этого дополнительного окна.
Встроенные динамики
Если для компьютерного монитора встроенные колонки — это, скорее, просто дополнительная опция, то для устройства, именуемого телевизором, быть без громкоговорителей просто недопустимо. У RoverScan Vision 171 есть небольшие встроенные динамики, которые вполне способны озвучить телепередачу. Для звука присутствуют регулировки уровня низких и высоких частот.
Уровень громкости регулируется кнопками на пульте, или на корпусе монитора. Звук временно выключается с помощью кнопки MUTE пульта ДУ. Самое примечательное, что стереозвук возможен при приеме кабельного, или эфирного телевещания, так как тюнер этого монитора-телевизора декодирует как аналоговое, так и цифровое (NICAM) стереофоническое звуковое сопровождение телепрограмм. Как раз в последнем формате совсем недавно первый канал начал вещать на Москву и ее область.
LCD-матрица
Матрица способна воспроизвести 16,7 млн. цветов, но некоторые оттенки цвета получаются путем весьма качественного дизеринга. В руководстве на английском языке упоминается о такой особенности. Качество цветопередачи хорошее: цвета достоверные, малые градации интенсивности цветов различимы во всем динамическом диапазоне, цветовая температура сохраняется при переходе от светлых оттенков серого до самых темных. Серые полутона остаются натуральными до 90-95%. Такие показатели может продемонстрировать не каждый CRT-монитор.
Контрастность матрицы несколько ниже, чем могла бы быть, из-за пересвета лампы подсветки. Однако на реальном изображении это не сильно проявляется. Белое поле воспринимается как яркое и равномерное. Методика объективного определения параметров ЖК-мониторов, специальный датчик и высокоточная промышленная плата АЦП позволили нам измерять время отклика матрицы. Вот какие результаты мы получили:
| Положение регулировок | Время (мс) | |||
| яркости (%) | контрастности (%) | включения | выключения | сумма |
| 50 | 100 | 19,0 | 6,7 | 25,7 |
| 100 | 50 | 38,8 | 6,5 | 45,3 |
| 100 | 100 | 13,9 | 7,2 | 21,1 |
Доверительный интервал равен ±0,5 мс для времени включения и выключения и, соответственно, ±1 мс для суммы времен.
При максимальной яркости и контрастности времена отклика лучше, чем заявленные 15 мс на включение и 10 мс на выключение.
Стоит упомянуть еще об одном параметре, который в значительной степени определяет, насколько комфортно будет проведено время за данным монитором. Это углы обзора. Формально тут все замечательно: если смотреть на изображение, отклоняясь от нормали к экрану строго в вертикальной или горизонтальной плоскости, то картинка остается контрастной и насыщенной даже при углах, очень близких к 180 градусам. Таким образом, углы обзора никак не меньше заявленных 160 градусов в обеих плоскостях.
VGA-подключение
По всем внешним признакам данное устройство воспринимается как монитор, поэтому стоит предположить, что видеокарта компьютера будет для него основным источником видеосигнала. Прежде всего, хочется напомнить, что родным разрешением для этого монитора является 1280 на 768 пикселей. Только в этом режиме качество изображения будет максимальным. 1024 на 768 пикселей — это еще одно почти родное разрешение, но чтобы избежать интерполяции, необходимо кнопкой пульта перевести монитор в режим 4:3. Также в любом случае желательно выставить частоту обновления в 60 Гц. Тестирование с помощью программы Monitor Nokia Test не выявило каких-либо недостатков изображения. Тестирование выявило неуверенную работу автоподстройки под параметры VGA-сигнала, но можно и вручную согласовать монитор и видеокарту. Полученные параметры запоминаются, а значит, при очередном включении компьютера ничего подстраивать не придется. К сожалению, DVI-входа нет — при цифровом подключении ничего подстраивать не пришлось бы.
Текст и картинки воспринимаются хорошо, повышенной утомляемости при долгой работе за монитором автором этой статьи не обнаружено. Необычное соотношение сторон 16:9 не помешает при работе в графических редакторах, так как все панели инструментов и палитры располагаются по бокам экрана, не загораживая редактируемую картинку. Еще стоит упомянуть о преимуществах при работе в секвенсорах — полосочек влезет больше, а также возможность поместить контакт-лист ICQ так, что он не мешает главному приложению.
Работа с источником композитного и компонентного видеосигнала
Яркостная четкость составила не менее 540 ТВЛ при любом способе подключения, а при компонентном NTSC-сигнале — более 540 ТВЛ, что лежит вплотную к теоретически возможному пределу. Цветовая — 175 при компонентном, 130 при S-Video и 125 ТВЛ при композитном подключении, что также является практически идеальным показателем. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались хорошей цветопередачей и динамическим диапазоном. Прогрессивный компонентный сигнал (480p и 576p) с DVD-Video плеера не поддерживается.
Монитор пересчитывает чересстрочный видеосигнал в прогрессивный, собирая кадр из двух полей, тем самым вертикальная четкость видеоизображения, полученного с прогрессивного материала (кинопленки) соответствует общему числу строк в кадре (480 и 576 для NTSC и PAL) соответственно. В целом, работу функции деинтерлейсинга следует признать хорошей.
Тесты при подключении DVD-Video плеера
Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) с видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой (в NTSC и PAL). В тестах принимали участие диски с высокобитрейтовыми DVD-фильмами, DVD-диск (Video Essentials) с примерами статичных и динамичных сцен и с испытательными тестовыми таблицами. Также присутствовали диски DVD-R (PAL и NTSC, 8 Mбит/с) с разработанными нами тестовыми таблицами.
Впечатление от просмотра подборки DVD-дисков очень хорошее! Изображение четкое, яркое, цвета правильные, пиксельная структура, если не сидеть вплотную к экрану, незаметна. Темные фильмы смотрятся неплохо: детали в тенях хорошо различимы. Единственный совет: не стоит смотреть такие фильмы в полной темноте, так как черный — не очень глубокий.
ТВ-тюнер

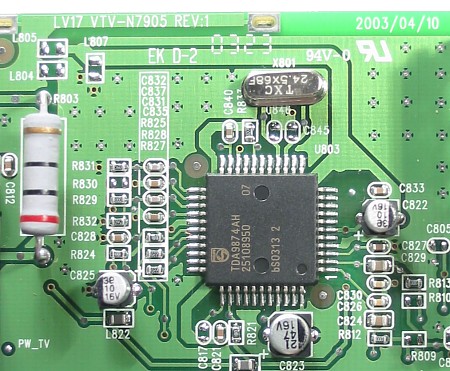

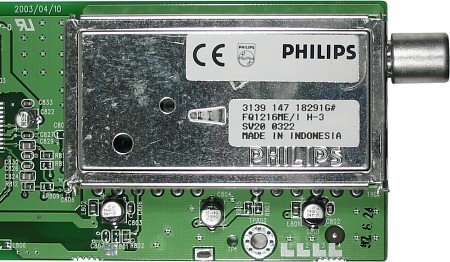

Телевизионный тюнер выполнен в виде пристегивающегося сзади блока. Элементная база тюнера основана на РЧ-сборке от Philips и чипе TDA9874AH, отвечающем за декодирование звука.
Монтаж аккуратный. Мультисистемность тюнера ограничивается стандартами PAL, SECAM и SECAM L, а также звуковыми системами B/G, D/K и I. Ни о какой сетке каналов тюнер не знает, поэтому программы можно найти только с помощью автоматического поиска с шагом в 0,05 МГц. Занимает этот процесс более 5 минут. Номера каналов в полученном списке можно поменять в меню. Есть тонкая подстройка частоты. Все основные функции управления телевизором доступны посредством кнопок на пульте: регулирование громкости, приглушение звука, последовательный перебор каналов, возврат к предыдущему каналу, прямой доступ к каналам по номерам. Для тех, кто любит засыпать под бормотание телеприемника, есть функция SLEEP с задержкой выключения от 10 до 90 минут с шагом в 10 минут.
Настройки изображения доступны только через экранное меню. Качество приема телевизионных программ никаких претензий не вызывает. Оно хорошее как на коллективную антенну, так и на комнатную. Картинка устойчивая и четкая, цвета правильные, звук без помех.
Выводы
Во время нашего подробного тестирования LCD-монитор-телевизор RoverScan Vision 171 проявил себя достаточно достойно во всех режимах. Небольшая модификация прошивки улучшила бы потребительские свойства этого устройства, но и в нынешнем виде Vision 171 является весьма неплохим и интересным решением, объединяющим в себе как монитор, так и телевизор формата 16:9, что понравится любителям DVD-фильмов. Изображение в фильмах четкое, яркое, цвета правильные, пиксельная структура незаметна. RoverScan Vision 171 в целом нам весьма понравился.
Достоинства:
- хорошее качество изображения как при подключении к видеокарте, так и к другим источникам видеосигнала;
- хорошее качество приема на встроенный тюнер;
- наличие стереодекодера как аналогового так и цифрового звукового сопровождения ТВ-программ;
- наличие четырех разных видеовходов (VGA, компонентный, S-Video и композитный).
Недостатки:
- неуверенная работа автоподстройки под параметры VGA-сигнала (корректируемая ручной настройкой);
- отсутствие поддержки прогрессивной развёртки при подключении DVD-Video плеера.
Благодарим компанию Rover Computers за предоставленный на тестирование монитор RoverScan Vision 171
