Мультимедийный LCD-проектор Philips bSure SV2


Довольно недорогой ($2 200) универсальный проектор от Philips, как выяснилось, обладает весьма неплохими характеристиками. Пожалуй, только отсутствие режима пониженной яркости, позволяет утверждать, что презентации — это его основное предназначение.

projector

Комплект поставки

Проектор нам достался в минимальной комплектации: проектор, кабель питания и листик краткого руководства. Что должно быть в поставке мы узнали из руководства, которое пришлось скачивать из Интернета.

Европейская комплектация:

  • Проектор
  • Краткое руководство
  • CD-ROM с руководством пользователя, программным обеспечением и т.д.
  • Кабели
    • Видео, VGA, mini D-sub 15 pin
    • Аудио-видео, композитное видео плюс стерео аудио, 3 RCA на 3 RCA
    • USB
    • Питания
  • Переходник SCART на 3 RCA (композитное видео и стереоаудио)
  • ИК-пульт ДУ и две AAA батарейки для него
  • Крышка для объектива

Еще существует комплектация Brilliance, в которой добавлена сумка для переноски и пульт ДУ с интегрированной лазерной указкой.

Паспортные технические характеристики

Технология проецирования LCD
Матрица 0,7″, активная TFT, 3-х панельная, 4:3
Разрешение матрицы 800×600
Объектив зум 1,2x, F = 1,8-2,2, f = 28,4-34 мм
Лампа 132 Вт UHP
Срок службы лампы 6000 ч
Световой поток 1500 лм (ANSI)
Глубина цвета 16,7 млн. цветов
Контрастность 300:1
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 1 м (1,5-1,9 м)
максимум 6,4 м (9,7-11,9 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, компонентный, 3 RCA
  • Видео, VGA, mini D-sub 15 pin
  • Аудио, стерео, 2 RCA
  • Аудио, 3,5 мм стереоминиджек
Возможно подключение RGBS-SCART
Выходы
  • USB
  • PS/2
Частота развертки горизонтальная 15-108 кГц
вертикальная 50-120 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): HDTV, SDTV, DVD (480i/480p/576i/720p/1080i)
аналоговые RGB-сигналы: VGA, SVGA, XGA, SXGA
Встроенная звуковая система 6 Вт, моно
Уровень шума 27 дБ
Размеры (Ш×В×Г) 235×108×335 мм
Масса 3,7 кг
Потребляемая мощность 170 Вт, 5 Вт в «спящем» режиме
Напряжение питания 100-240 В, 50-60 Гц

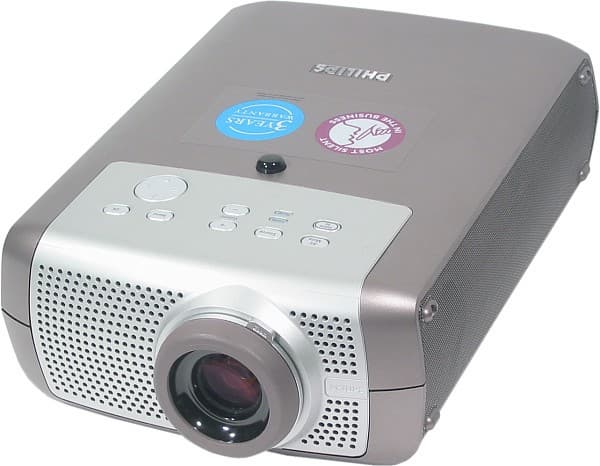

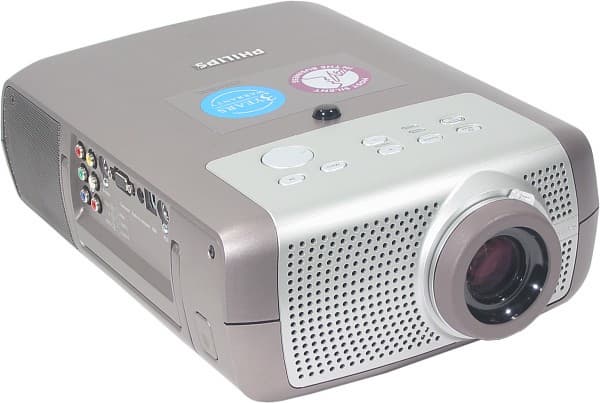

Внешний вид

Корпус проектора пластмассовый, покрашен в серебристо-серо-коричневый цвет, за исключением серебристо-светло-серой вставки спереди.

Дизайн неплохой, внешне проектор напоминает плотно сбитый «бумбокс». Сходство дополняют металлические решетки вентиляции по бокам: за такими обычно прячут динамики. Впрочем, один динамик под решеткой на левом боку есть и у этого проектора. Все разъемы, кроме питания, находятся на правом боку — подключаться удобно. Сзади — разъем питания и разъем для замка Кенсингтона. Сверху — 7 просто кнопок, одна четырехпозиционная навигационная и 2 индикаторных светодиода. Под кнопкой Stand by расположен еще один светодиод.

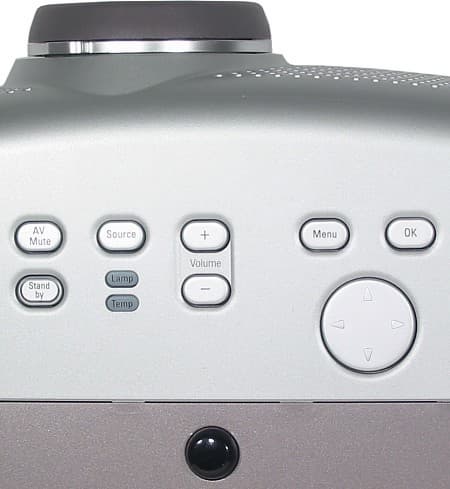

Приемное окошко ИК-приемника очень оригинальной конструкции: в виде полупрозрачного колпачка на верхней панели. По идее, такое решение может обеспечить прием сигнала ИК-пульта с любого направления в верхней полусфере. Не знаем, не проверяли, так как пульта у нас не было.

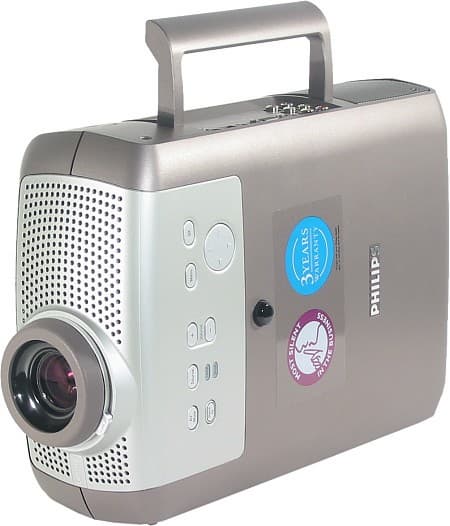

Для переноски проектора на правом его боку есть складная ручка, а на противоположном — четыре маленькие ножки.

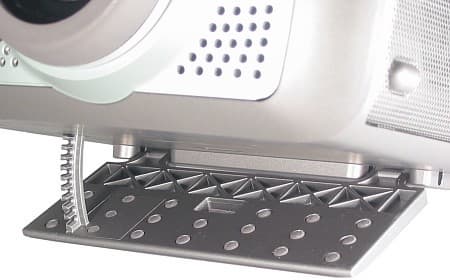

В рабочем положении проектор опирается на две обрезиненные задние ножки и на широкую откидывающуюся подобно пандусу переднюю. Кнопка ее высвобождения — на правом боку.

Такая конструкция позволит проектору очень устойчиво стоять на ровных поверхностях, но на неровных он может качаться, и придется под ножки что-нибудь подкладывать, так как высота задних ножек не регулируется. У проектора нет резьбовых отверстий для крепления к кронштейну — для потолочного крепления придется использовать специальный кронштейн от Philips.

Пульт

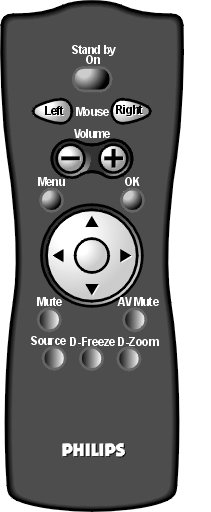

Как мы уже предупреждали, пульта нам не досталось, поэтому предлагаем полюбоваться на картинку из руководства.

Отметим, что если подключить проектор к компьютеру по интерфейсу USB или PS/2, то появляется возможность с пульта ДУ управлять курсором мыши и эмулировать нажатие на ее кнопки.


Меню

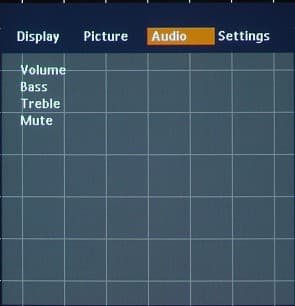

Экранное меню простое и понятное. Состоит из четырех страниц (Display, Picture, Audio и Settings).

Страницы Picture и Settings разбиты на две части, поэтому до некоторых установок долго добираться. Этот факт еще более усугублен тем, что реакция на нажатие курсорных кнопок сильно замедленная, и нет способа быстрого перехода между страницами. При настройках параметров изображения меню остается на экране и, хоть оно и полупрозрачное, мешает оценить влияние регулировок. В списке выбора языка меню русского нет.

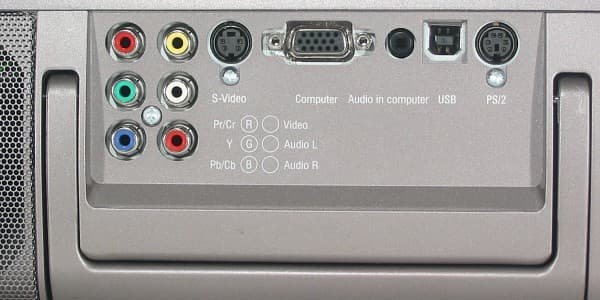

Подключение к источнику сигнала

Источники сигнала последовательно перебираются кнопками Source на пульте или на проекторе. Но эти кнопки могут и не понадобиться, так как по умолчанию включена функция определения активного входа. Достаточно сначала подключить источник видеосигнала, а затем включить проектор. Набор различных видеовходов хороший: компьютерный VGA (mini D-sub 15 pin), компонентный, S-Video, композитный.

Возможно также подключение к видеотехнике с разъемом SCART, но для этого потребуется переходник SCART на 4 RCA. При этом на компонентный видеовход проектора подаются сигналы цветности (RGB), а на композитный — сигнал синхронизации. Нет разве что цифрового входа DVI, но это нельзя назвать большим недостатком, так как видеотехника с таким видеовыходом пока еще не сильно распространена. По умолчанию включена функция автоматической подстройки под VGA-сигнал, она работает быстро и правильно. При необходимости параметры подстройки корректируются в меню.

Аудиовход стереоминиджек активен при подключении к компьютеру, в остальных случаях аудиоисточник подключается к двум RCA-разъемам. Возможно подключение дополнительного внешнего монитора, для этого понадобится опциональный VGA-разветвитель, а в меню Settings параметр Monitor Out необходимо переключить в On.

Управление проекцией

Наведение на резкость осуществляется с помощью внешнего резинового (дополнительная защита) ободка объектива, а зуммирование — рычажком на объективе. Положение объектива относительно матрицы настроено так, что нижний край изображения находится примерно на 1/10 высоты ниже оси объектива. Вертикальные трапецеидальные искажения корректируются только с помощью экранного меню. В меню Picture параметр Picture Format отвечает за выбор режимов трансформации изображения. Их 5: 4:3 — картинка формата 4:3 на весь экран; 16:9 — изображение растянуто до соотношения сторон 16:9; 16:9 enlarged — на экране только центральная часть картинки, растянутой до пропорций 16:9; 4:3 on a 16:9 screen — пропорции 4:3 сохраняются, но изображение уменьшается, так чтобы оно поместилось на более узкий экран, и 16:9 on a 4:3 screen — изображение растянуто по вертикали, так что при формате изображения типа LetterBox черных полос не остается.

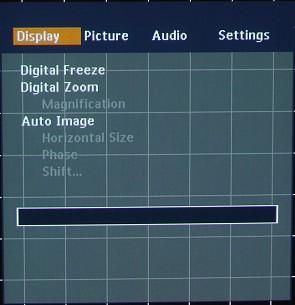

Текущий кадр останавливается с помощью кнопки D-Freeze пульта ДУ или пункта Digital Freeze на странице Display экранного меню. На той же странице пункт Digital Zoom (его дублер — кнопка D-Zoom на пульте) отвечает за включение режима цифрового увеличения. При этом параметр Magnification определяет степень увеличения, а курсорными кнопками перемещается область увеличения. Нажатие на кнопку A/V Mute пульта временно убирает изображение с экрана и выключает динамик проектора.

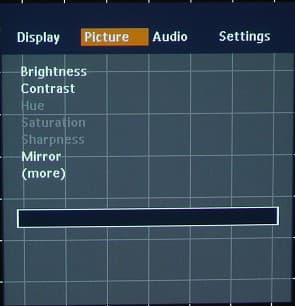

В на странице меню Picture в пункте Mirror выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор определенно длиннофокусный, поэтому может быть расположен за зрителями.

Настройка изображения

Настроек изображения немного: яркость, контрастность, оттенок (только при NTSC-сигнале), насыщенность и контурная резкость, (две последние отсутствуют при VGA-подключении).

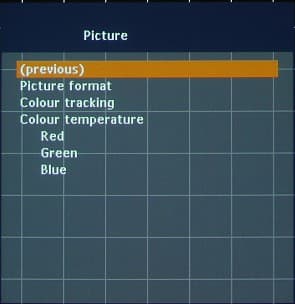

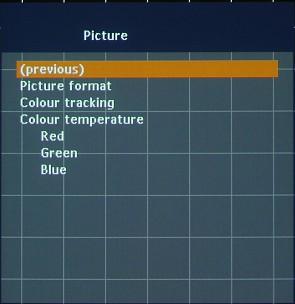

Параметр Colour tracking отвечает за «правильность» цветов. Дело в том, что спектр лампы проектора несколько отличается от идеального, поэтому для правильной цветопередачи его необходимо скорректировать, разумеется, за счет некоторого уменьшения светового потока. Если параметр Colour tracking принимает крайнее значение vivid, то такой коррекции не производится и яркость максимальна, а когда — natural, то коррекция максимальная. Выставить правильный цветовой баланс также поможет параметр Colour temperature (5 значений от warm до cool) и параметры Red, Green и Blue, влияющие на интенсивность трех основных цветов.

Предустановленных и пользовательских профилей нет. Значения яркости, контрастности и насыщенности сохраняются для каждого типа подключения. Оставшиеся настройки изображения автоматически запоминаются в двух профилях: один соответствует компьютерному VGA-подключению, другой — всем остальным.

Дополнительные возможности

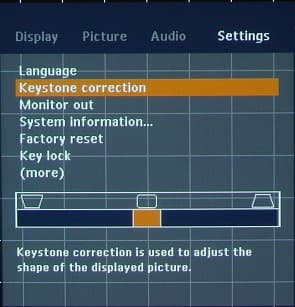

На странице Settings меню пункт Key lock позволяет заблокировать кнопки на пульте ДУ и на проекторе. Чтобы выйти из этого режима, достаточно 10 сек подержать нажатой кнопку OK.

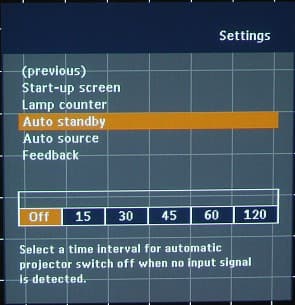

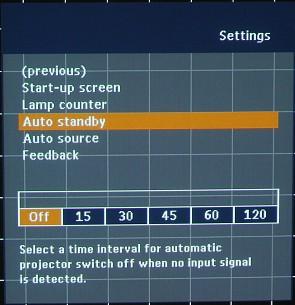

На этой же странице можно отключить заставку при старте, активизировать функцию автоматического отключения проектора при длительном отсутствие сигнала и отключить экранные сообщения.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI (подробности в этой статье).

Параметры Colour tracking и Colour temperature были выставлены на одну ступень ниже natural и cool, соответственно. Почему — см. ниже. Результаты измерений для проектора Philips bSure SV2:

Световой поток 1260 лм
Равномерность +6,4%, -26%
Контрастность 200:1

Световой поток не сильно меньше паспортного. Равномерность освещения удовлетворительная. Контрастность неплохая.

Звуковые характеристики

Динамик громкий, а уровень искажений невысокий. Что и не удивительно ведь по паспорту его мощность целых 6 Вт, а вещает он не через дырочки на верхней пластмассовой резонирующей панели, а через жесткую металлическую сетку сбоку. Громкость регулируется кнопками на пульте, или на проекторе, или через меню.

В меню или кнопкой на пульте можно избирательно выключить звук, оставив изображение. Уровень нижних и верхних частот подстраивается только через меню, хотя, при таком маленьком динамике о пользе этих параметров говорить не приходится. Про шум от системы вентиляции мы не вспоминали, до тех пор, пока программа наших тестов не дошла до соответствующего пункта. Тут мы поняли, что это самый тихий проектор, из всех, которые у нас побывали.

VGA-подключение

Тестирование качества изображения проводилось при подключении к видеокарте ASUS 9250VS, установленной в компьютере под управлением Windows XP Professional, программами Monitor Nokia Test версии 1 и 2. Подключение к VGA-разъему проектора осуществлялось с помощью DVI-VGA-переходника и VGA-кабеля от монитора Samsung.

Белое поле равномерное. На черном поле присутствуют едва заметные цветные разводы и парочка зеленоватых пятен. Выше изображения видна светлая полоска параллельная верхнему краю экрана. Границей между пикселями довольно тонкая. Геометрия идеальная. Любые сетки пикселей воспроизводятся на отлично. Шкала серого с достаточным количеством оттенков, а при значениях параметров Colour tracking и Colour temperature на одну ступень ниже natural и cool, соответственно, практически без отклонений от серости, только самые светлые оттенки имеет слегка желтоватый оттенок (настройками не исправляется). Цвета воспроизводятся ярко, насыщенно и с правильным цветовым балансом. Хроматические аберрации объектива составляют в среднем 0,5 пикселя, но в правом нижнем углу цвета разбегаются более, чем на 1 пиксель. Максимальная вертикальная частота при исходном разрешении 800 на 600 — 200 Гц (выше 150 — замыливание), 1024 на 768 — 140 Гц, 1280 на 960 — 85 Гц и 1600 на 1200 пикселей — 60 Гц.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) с видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой (в NTSC). Подключение по компоненте производилось с помощью метрового кабеля Supra AV3 (~$100/метр, Швеция). Использовались диски с высокобитрейтовыми DVD-фильмами, DVD-диск «Video Essentials» (NTSC) с примерами статичных и динамичных сцен и с испытательными тестовыми таблицами и DVD-RW (PAL и NTSC, 8 Mбит/с) с оригинальными тестовыми таблицами.

Яркостная четкость составила более 540 ТВЛ при любом способе подключения. Цветовая четкость закономерно увеличивается: 90 при композитном, 130 при S-Video- и около 200 ТВЛ при компонентном подключении, достигая 270 ТВЛ по горизонтали при прогрессивном (480p) видеосигнале. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались правильной цветопередачей, хорошей яркостью и отсутствием артефактов. Немного подкорректировав яркость и контрастность, легко добиться воспроизведения деталей как в темных, так и в светлых частях изображения. Параметр контурной резкости (Sharpness) практически не оказывал никакого влияния на изображение при компонентном сигнале, но при композитном и S-Video-подключении картинка выглядела четкой при среднем значении Sharpness. При минимальном значении — изображение теряло в горизонтальной четкости, а при больших — появлялись артефакты. В проекторе нет пересчета чересстрочного изображения в прогрессивное, однако прогрессивный видеосигнал (480p) никаких затруднений у проектора не вызвал.

При подключении к источнику телевизионного формата SECAM (видеовыход телевизора) проектор продемонстрировал стабильное и четкое изображение с правильными цветами.

Для оценки кинотеатрального эффекта было отсмотрено несколько фрагментов фильмов с DVD-дисков различного качества.

Выяснилось, что при просмотре фильмов формата 4:3 пиксельная структура изображения не бросается в глаза, но при соотношении сторон изображения 16:9 и более разрешения по вертикали явно недостаточно. Однако самым главным недостатком с точки зрения кинотеатрального применения является невысокий уровень черного. Причина этого даже не в невысокой контрастности (все-таки 200:1 — неплохой результат для LCD-проектора), а в большом световом потоке, который полезен для презентаций в освещенных помещениях, но скорее вредит в условиях затемненного домашнего кинозала. Тут бы пригодился режим пониженной яркости, но его нет. В результате темные сцены фильмов выглядят слишком светлыми, а серые полосы сверху и снизу изображения с соотношением сторон более, чем 4:3, снижают эффект вовлеченности в происходящее на экране. Есть, правда, довольно глупый способ, уменьшить последствия невысокого уровня черного. Для этого необходимо высоту экрана подогнать точно по высоте изображения, чтобы убрать серые полосы, а пространство за экраном (но не сам экран!) слегка подсветить. В этом случае визуально уровень черного повысится, так как для глаза черный на экране будет самым темным.

Выводы

Рассмотрим отдельно достоинства и недостатки этого проектора с точки зрения его применимости для проведения презентаций и использования в домашнем кинотеатре.

Презентации

Достоинства:

  • Достаточно большой световой поток (1260 лм)
  • Относительно небольшие вес и размеры
  • Удобное подключение и наличие ручки для переноски
  • Пульт ДУ эмулирует мышь
  • Качественный динамик

Недостатки:

  • Нет лазерной указки, встроенной в пульт ДУ
  • В комплектации отсутствует сумка для переноски

Домашний кинотеатр

Достоинства:

  • Хорошее качество изображения
  • Очень низкий уровень шума системы вентиляции (27 дБ)
  • Большой срок службы лампы (6000 ч)

Недостатки:

  • Невысокий уровень черного
  • Низкое разрешение матрицы (800 на 600 пикселей)

Проектор Philips bSure SV2 неплохой мультимедийный аппарат для проведения презентаций, но работа в домашнем кинотеатре ему показана только по совместительству.

Благодарим представительство Philips в России за предоставленный на тестирование проектор Philips bSure SV2
