Мультимедийный LCD-проектор
Panasonic PT-LM1E


Размер имеет значение. По крайней мере, размер и вес проектора при проведении мобильных презентаций. Нести с собой тяжелый проектор (плюс ноутбук и, не дай бог, экран) удовольствие ниже среднего. PT-LM1E — самый легкий (1,6 кг) и компактный представитель мультимедийных проекторов от Panasonic — наверняка заинтересует тех, кому приходится часто проводить презентации вне офиса. И еще одно соображение в пользу маленьких проекторов — миниатюрное устройство, проецирующее изображение на большой экран, выглядит очень стильно.

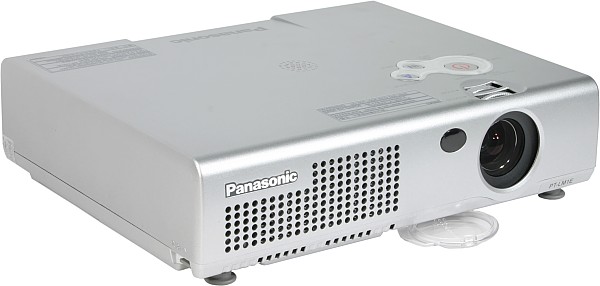

Projector, general view

Комплект поставки

  • Проектор
  • Инструкция по эксплуатации
  • Кабели
    • Видео, VGA, mini D-sub 15 pin, 1,8 м
    • Питания
  • ИК пульт ДУ и батарейка CR2025 для него
  • Мягкая сумка-чехол

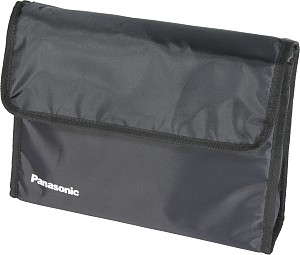

Softcase

На сумке нет ни ручек, ни наплечного ремня. Стенки у нее тоненькие и никакой защитной функции не выполняют, разве что от пыли предохраняют. Отделение для мелочей и кабелей тоже отсутствует. Видимо предполагается, что проектор будет перевозиться, например, в сумке вместе с ноутбуком. Нам кажется, что лучше все-таки комплектовать мобильный проектор сумкой, в которой его удобно переносить, где есть отделения для аксессуаров и имеется хорошая защита от внешних воздействий. Разумеется, чехол тоже не помешает, но как дополнительная опция. В общем, отсутствие полноценной сумки мы отметим как недостаток.

Паспортные технические характеристики

Технология проецирования LCD
Матрица 0,55″, активная TFT, 3-панельная, 4:3
Разрешение матрицы 800x600
Объектив зум 1,2x; F = 1,8-1,9; f = 17-20,4 мм
Лампа 130 Вт, UHM
Срок службы лампы 2000 ч
Световой поток 1200 лм (ANSI)
Глубина цвета 16,7 млн. цветов
Контрастность 400:1 (full on/full off)
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,84 м (N/A — 1,17 м)
максимум 7,62 м (9,23 — 10,99 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, VGA, mini D-sub 15 pin (совместим через переходники с компонентными Y/Pb/Pr сигналами)
  • Аудио, стерео, 2 RCA
Частота развертки горизонтальная: 15-91 кГц
вертикальная: 50-85 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Pb/Pr: DVD, SDTV, HDTV (480i/480p/576i/576p/720p/1080i)
аналоговые RGB-сигналы: VGA — UXGA (640×480 — 1600×1200 пикселей)
Встроенная звуковая система 1 Вт, моно
Размеры (Ш×В×Г) 257×69×209 мм
Масса 1,6 кг
Потребляемая мощность 180 Вт (5 Вт в «спящем» режиме)
Напряжение питания 100-240 В, 50-60 Гц
Цена (на момент написания статьи) $1200
Ссылка на сайт производителя www.panasonic.ru

Внешний вид

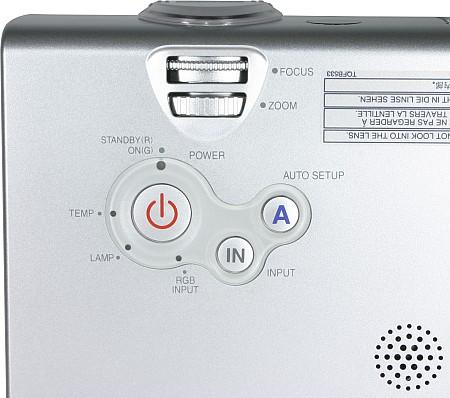

Корпус проектора изготовлен из пластика с серебристым покрытием. Объектив и разъемы утоплены внутрь — так меньше вероятность их повредить при транспортировке. Для дополнительной защиты объектив закрывается полупрозрачной крышкой, привязанной к корпусу шнурком. На верхней панели находятся круглая решетка миниатюрного динамика, 4 индикаторных светодиода и 3 кнопки.

Control panel

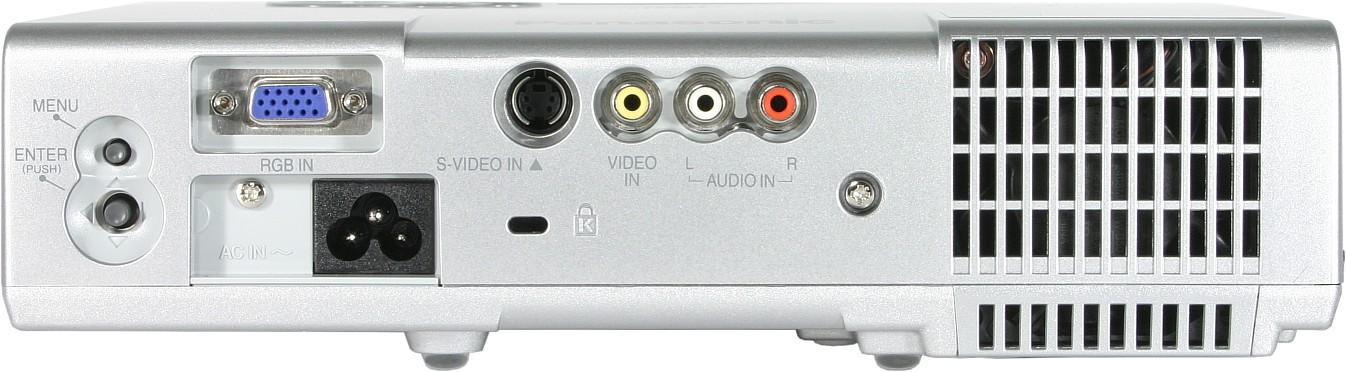

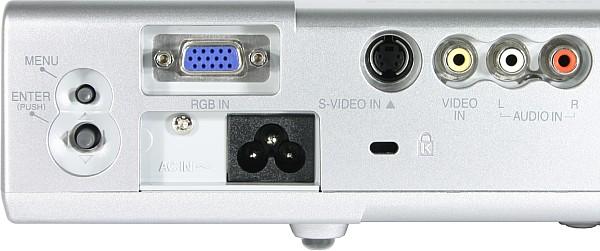

На задней панели — кнопка вызова меню, пятипозиционный джойстик, электрические разъемы и разъем для замка Кенсингтона.

Rear panel

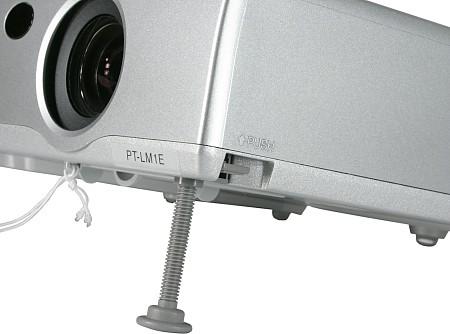

ИК-приемник только один — спереди за овальным окошком. Передние пластмассовые регулируемые по высоте ножки высвобождаются кнопками по бокам проектора.

Adjustable foot

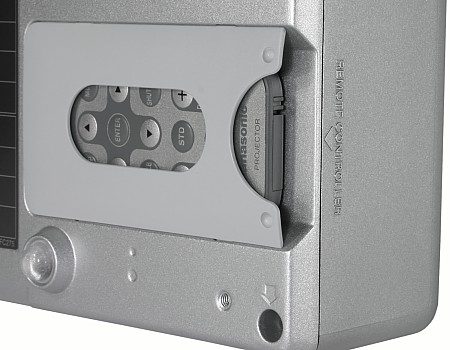

Снизу на корпусе имеется 3 отверстия с резьбой, предназначенные для крепления кронштейна. При транспортировке и хранении пульт ДУ надежно закрепляется в специальном кармане на днище проектора.

RC holder

Пульт

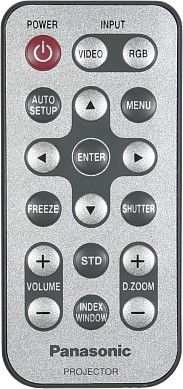

Remote control

Пульт очень маленький (40×86×6,5 мм, 18 г), кнопки слегка выпуклые и одинаково круглые — пользоваться пультом на ощупь практически невозможно. Никаких презентационных функций, например, перелистывания слайдов или лазерной указки, нет. В общем, типичный пример миниатюрности в ущерб функциональности.

Меню

Меню типичное для проекторов от Panasonic: структура простая, двухуровневая, используется крупный, хорошо читаемый шрифт, в подпунктах все настройки помещаются на одной странице, а в нижней строке всегда находится подсказка. Пользоваться им очень удобно. Единственная претензия — использование только заглавных букв и небольшие промежутки между строчками немного затрудняют восприятие информации. Заводские значения параметров помечены треугольниками, а при отклонении от них параметры выделяется зеленым цветом.

OSD, bright

Нажатие на кнопку STD на пульте возвращает все настройки на текущей странице к заводским значениям, а, когда какой-либо параметр изменяется в отдельном окне, то только его значение будет возвращено к заводскому. Русификация грамотная и понятная.

Menu

Коммутация

У проектора всего 3 видеовхода: VGA (mini D-sub 15 pin), S-Video и композитный (RCA). VGA-вход с помощью стандартного VGA-кабеля может быть подсоединен к VGA-выходу видеокарты компьютера или с использованием кабеля-переходника mini D-sub 15 pin на 3 RCA — к источнику компонентного Y/Pb/Pr. Выбор нужного входа осуществляется кнопкой INPUT (IN) на корпусе проектора или кнопками VIDEO и RGB пульта ДУ из группы INPUT. Нажатие на кнопку VIDEO последовательно активирует, подключает S-Video и композитный вход, а на кнопку RGB — VGA-вход. Автоопределения активного входа нет. Источник звука подключается к двум RCA-разъемам.

Управление проекцией

Фокусировка изображения на экране и зуммирование осуществляются вращением ребристых колец на объективе, доступных через прорези в корпусе. Вращаются они легко, палец хорошо цепляется за выступы, поэтому выполнять данные действия достаточно удобно.

Нажатие на кнопку AUTO SETUP на корпусе проектора или на пульте, кроме запуска функции автоподстройки под параметры VGA-сигнала, также вызывает процедуру автоматической коррекции трапецеидальных искажений (±30 градусов), которая возможна благодаря наличию встроенного датчика, определяющего отклонение от горизонтального положения.

Menu, password

Данную интеллектуальную функцию можно отключить и/или скорректировать трапецеидальные искажения вручную (пункт KEYSTONE в главном меню).

В меню POSITION можно выбрать один из четырех режимов трансформации изображения (пункт ASPECT): 4:3 (изображение формата 4:3 показывается во весь экран), 16:9 (изображение поджимается сверху и снизу до формата 16:9, оптимально для анаморфированных фильмов), S4:3 (изображение уменьшается так, что при соотношении сторон 4:3 помещается на узком экране 16:9) и режим AUTO, при котором проектор переключается в режим 16:9 автоматически, когда обнаруживает присутствие сигнала S1 в S-Video-сигнале. При VGA-RGB-подключении изображение всегда интерполируется к разрешению матрицы.

Функция цифрового увеличения (кнопки +/- из группы D.ZOOM на пульте) позволяет увеличить изображение до x2 (x3 при VGA-подключении) с шагом 0.1, при этом область увеличения сдвигается курсорными кнопками.

Проекция изображения на экран временно выключается кнопкой SHUTTER на пульте (в главном меню есть одноименный пункт), а «замораживается» изображение — кнопкой FREEZE. Не обошлось и без «фирменной» функции INDEX WINDOW (см. обзор про Panasonic LC56E), позволяющей выводить на экран одновременно стоп-кадр и текущее изображение.

В меню OPTION2 выбирается тип проекции (потолочное / настольное размещение — DESK/CEILING; проекция на просвет / фронтальная — FRONT/REAR).

Menu, password

На самом максимуме зума проектор достаточно короткофокусный, чтобы при проведении презентаций размещаться на линии первого ряда зрителей или непосредственно перед ними.

Настройка изображения

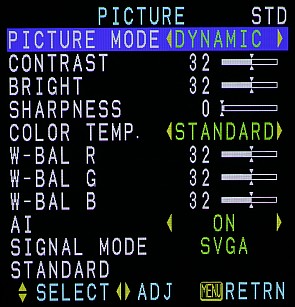

Независимо от типа подключения всегда можно настроить контрастность, яркость, контурную резкость и выбрать один из трех (STANDARD, HIGH или LOW) профилей цветовой температуры.

Menu, PICTURE, PC

Параметр насыщенности (COLOR) доступен при компонентном, S-Video и композитном подключении, а оттенок (TINT) можно настроить только при NTSC-сигнале. Только при VGA-RGB-подключении настраивается баланс по трем основным цветам (W-BAL R/G/B). Есть 3 предустановленных профиля (NATURAL, STANDARD и DYNAMIC), каждый последующий, фактически, увеличивает крутизну гамма-кривой, чтобы повысить визуальный контраст изображения. Это тем более необходимо, чем больше интенсивность посторонней засветки на экран. Пользовательских профилей нет, зато настройки изображения запоминаются для каждого типа подключения индивидуально. В меню OPTION2 параметр LAMP POWER отвечает за мощность лампы. Очевидно, что при проекции в затемненном помещении на небольшой экран разумнее выставить этот параметр в LOW — тем самым шум от системы вентиляции значительно уменьшается, а время жизни лампы продлевается. На режим работы лампы также влияет параметр AI (в меню PICTURE), если установить его в ON, то проектор сам будет управлять мощностью лампы — снижать для темных и повышать для светлых изображений. В меню OPTION1 находится параметр NR, включение которого может улучшить качество картинки за счет подавления видеошумов. Если S-Video или композитное подключение используется для демонстрации неподвижных изображений (что маловероятно), то имеет смысл включить режим STILL MODE, тем самым будет устранено вертикальное дрожание изображения. Только учтите, что при этом на подвижных изображениях артефактов не избежать, так как алгоритм деинтерлейсинга примитивный.

Дополнительные возможности

Ограничить несанкционированное использование проектора поможет функция блокировки кнопок на самом проекторе (параметр CONTROL KEY в меню OPTION2) и защита паролем (меню SECURITY).

Menu, SECURITY

Проектор можно (правда, мы считаем, что только в крайнем случае) отключать от источника тока сразу после выключения, так как вентиляторы системы охлаждения будут работать от внутреннего источника энергии, пока не охладят лампу до безопасной температуры.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Panasonic PT-LB10NTE:

Световой поток
   - нормальный режим 1030 лм
   - режим пониженной мощности лампы 880 лм
Равномерность +9,5%, -31%
Контрастность (ANSI) 215:1

Световой поток на 170 лм не дотягивает до паспортного значения, но для такого компактного проектора все равно довольно большой. Получается, что при проведении презентаций в незатемненном помещении оптимально использовать экран шириной до 1,5 м. Неравномерность освещенности экрана удовлетворительная. Контрастность, по сравнению с другими презентационными LCD-проекторами, высокая.

Звуковые характеристики

В режиме нормальной яркости проектор шумит достаточно громко, включение режима пониженной мощности лампы на несколько децибел снижает уровень шума. Спектр шума такой, что особого раздражения он не вызывает. Встроенный динамик негромкий и воспроизводит только средние частоты. Громкость звука регулируется кнопками +/- из группы VOLUME или посредством экранного меню (одноименный пункт на главной странице). Включение режима SHUTTER выключает звук.

VGA-подключение

И белое, и черное поле кажутся слегка неравномерными по освещенности, но без цветных разводов и бликов. Геометрия идеальная. Сетки пикселей воспроизводятся без артефактов, только в верхней части экрана наблюдается легкая расфокусировка изображения. На шкале серого оттенки различимы во всем диапазоне и имеют примерно одинаковую цветовую температуру, зависящую от настроек. Цвета яркие, правильные и насыщенные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/2 пикселя.

Функция автоподстройки под параметры VGA-сигнала (по умолчанию запускается при смене видеорежима) работает быстро и точно, ручной подстройки не требуется.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 130 Отлично
компонентный более 270 Отлично

Компонентное подключение находится вне конкуренции — только «отлично». На тестовых таблицах отсутствовали какие-либо артефакты, а детали изображения хорошо различались как на светлых участках, так и в тенях.

Универсальность проектора является весьма весомым доводом в пользу его приобретения. Конечно, почему бы в свободное от презентационной нагрузки время, не использовать проектор для просмотра фильмов? У Panasonic PT-LM1E есть хорошие задатки для такой универсальности — высокая контрастность, он довольно тихий (в режиме пониженной яркости), имеет отличные параметры видеотракта, но все портит заметная пикселизация изображения, обусловленная двумя причинами: невысоким разрешением матрицы и отсутствием «правильного» преобразования чересстрочной развертки в прогрессивную.

Выводы

LCD-проектор Panasonic PT-LM1E является отличным инструментом (и главное — легким!) для проведения мобильных презентаций. Удобное меню, эргономичная конструкция, быстрый старт и простота настройки позволят оперативно начать презентацию, потратив минимум времени на технические моменты. Пожалуй, самым большим недостатком можно считать отсутствие управления ходом презентации — придется или самому на кнопки ноутбука нажимать, или прибегнуть к чьей-либо помощи, или дополнительно приобрести полнофункциональный пульт ET-RM200 с лазерной указкой и эмуляцией «мыши».

Достоинства:

  • Небольшие размеры и вес
  • Быстрый старт
  • Функциональный дизайн корпуса
  • Можно отключать питание, не дожидаясь полного охлаждения лампы
  • Удобное и русифицированное меню

Недостатки:

  • Нет штатных средств по управлению ходом презентации
  • В комплект поставки не входит сумка для переноски (только мягкий чехол)
  • Высокий уровень шума


Благодарим компанию Polymedia
за предоставленный на тестирование проектор Panasonic PT-LM1E
