Мультимедийный LCD-проектор
Panasonic PT-LB30NTE


Panasonic PT-LB30NTE всего на 400 г тяжелее и немного больше, чем PT-LB20NTE, но в 1,5 раза ярче. Как утверждает компания Panasonic это самый легкий проектор с яркостью 3000 лм (на май 2005 г). Естественно, повышенная яркость не уменьшила функциональность проектора, а стала приятным дополнением к беспроводному адаптеру IEEE 802.11b/g, моментальному старту (2 сек), функции Daylight View и т. д.

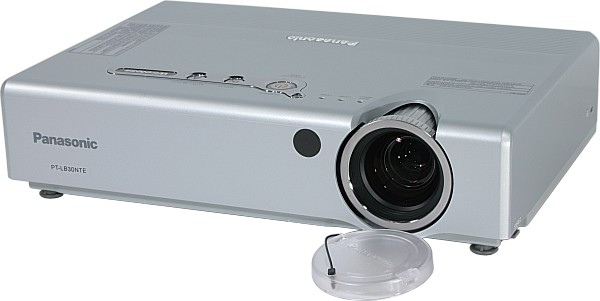

Projector, general view

Комплект поставки

  • Проектор
  • CD-ROM с руководствами и программным обеспечением
  • Кабели
    • Видео, VGA, mini D-sub 15 pin, 1,8 м
    • Питания
  • ИК пульт ДУ и батарейка CR2025 для него
  • Сумка для переноски

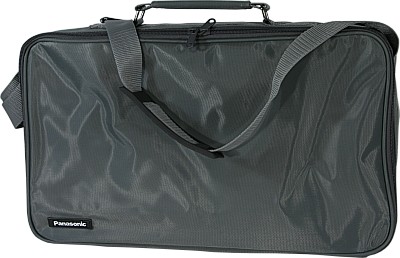

Bag

В сумке есть большое отделение для проектора и второе, поменьше, — для проводов. Под пульт отведен небольшой кармашек-сеточка в перегородке. Стенки по узкому периметру довольно толстые, но боковые стенки тонкие, что несколько снижает защитные функции сумки.

Паспортные технические характеристики

Технология проецирования 3LCD
Матрица 0,8″, активная TFT с микролинзами, 3 панели, 4:3
Разрешение матрицы 1024×768
Объектив зум 1,2x; F = 1,7-1,8; f = 24-28,8 мм
Лампа 220 Вт, UHM
Срок службы лампы 2000 ч, 3000 ч режиме пониженной яркости
Световой поток 3000 лм, ANSI
Глубина цвета 16,7 млн. цветов
Контрастность 400:1 (full on/full off, в режиме AI)
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,84 м (N/A — 1,1 м)
максимум 7,62 м (9,1 — 10,8 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео RGB 1IN, VGA, mini D-sub 15 pin (совместим с компонентными Y/Pb/Pr сигналами)
  • Видео, RGB 2IN/1OUT, VGA, mini D-sub 15 pin (совместим с компонентными Y/Pb/Pr сигналами, переключается в режим видеовыхода)
  • Аудио, стерео, 2 RCA (для композитного и S-Video)
  • Аудио, 3,5 мм стереоминиджек, 2 шт. (для входов D-sub)
  • RS232, mini DIN 8 pin
Выходы Видео, RGB 2IN/1OUT, VGA, mini D-sub 15 pin Аудио, 3,5 мм стереоминиджек
Частота развертки горизонтальная: 15-91 кГц
вертикальная: 50-85 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): DVD, SDTV, HDTV (480i/480p/576i/576p/720p/1080i)
аналоговые RGB-сигналы: VGA — UXGA (640×400@85 Гц — 1600×1200@60 Гц)
Встроенная звуковая система 1 Вт, моно, овальный 4×3 см
Размеры (Ш×В×Г) 327×83×233 мм
Масса 2,6 кг
Потребляемая мощность 300 Вт (3 Вт в «спящем» режиме)
Напряжение питания 100-240 В, 50-60 Гц
Цена (на момент написания статьи) $2900
Ссылка на сайт производителя www.panasonic.ru

Внешний вид

Пластмассовый корпус имеет проверенную поколениями презентационных проекторов от Panasonic конструкцию — почти правильный параллелепипед, объектив и разъемы не выступают за его габариты — и цвет — серебристый (кроме днища). Сверху на корпусе — 3 индикатора (еще есть четвертый — подсвечиваемый ободок вокруг кнопки POWER), 3 кнопки и датчик освещенности системы Daylight View,

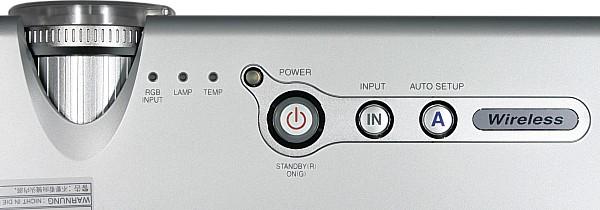

Control panel

на задней панели — электрические разъемы, кнопка вызова меню и навигационный джойстик.

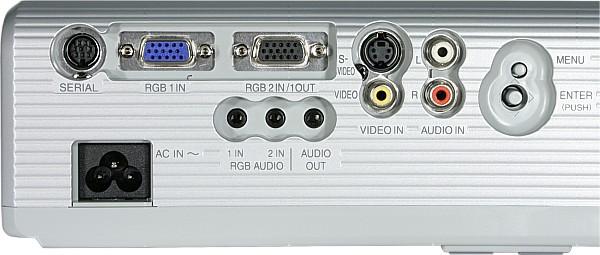

Rear panel

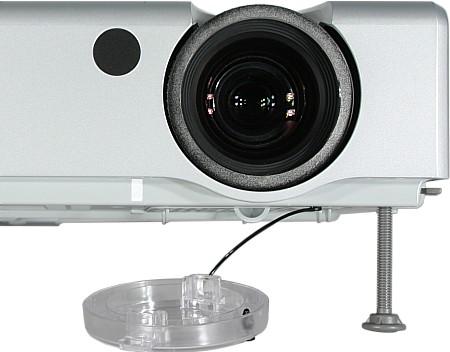

Окошко ИК-приемника расположено на передней панели, а разъем для замка Кенсингтона — на левой. Весь правый бок представляет собой решетку, за которой можно разглядеть большой вентилятор и маленький овальный динамик. Передние, регулируемые по высоте ножки, пластмассовые.

Front view

В днище проектора вделаны 4 металлические втулки с резьбой, которые позволяют закрепить его на кронштейне.

Пульт

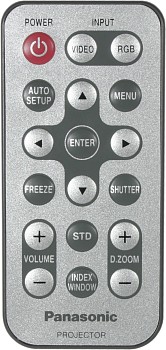

Remote control

Пульт переходит по наследству от ранних моделей к поздним. Он маленький (40×86×6,5мм, 18 г), круглые кнопки слегка выпуклые, пользоваться пультом на ощупь очень сложно.

Меню

Меню удобное: шрифт крупный, надписи хорошо читаются, навигация быстрая. В главном списке меню и на страницах услужливо выделяются пункты, к которым пользователь обращался в предыдущий раз. При настройке изображения меню вовремя исчезает с экрана, оставляя только ползунок с изменяемым параметром.

OSD

Специальные пометки треугольниками и цветом, а также кнопка STD пульта позволяют оценивать отклонение значений параметров от предустановленных и легко к ним возвращаться. Для меню можно выбрать русский язык. Небольшое неудобство заключается в том, что списки параметров в некоторых разделах не уместились на одной странице — приходится перелистывать.

OSD OSD

Коммутация

Источники VGA- и компонентных видеосигналов подключаются к двум разъемам D-sub. При компонентном подключении потребуется кабель-переходник с трех RCA на разъем mini D-sub 15 pin. Режим работы видеовходов проектор определяет автоматически, также предусмотрена ручная установка типа видеосигнала и телевизионного стандарта. Второй разъем D-sub (RGB 2IN/1OUT) можно переключить в режим VGA-выхода, в этом режиме он будет передавать на внешний монитор VGA-сигналы от источника, подключенного к первому разъему (RGB 1IN). При включении и при запуске функции Auto Setup проектор выполняет поиск активного подключения и переключается на него (автопоиск можно отключить). Выбор источника сигнала вручную осуществляется перебором всех входов по циклу кнопкой INPUT на корпусе, или укороченными перебором из двух D-sub и беспроводным режимом кнопкой RGB пульта и переключением между S-Video и композитным входами кнопкой пульта VIDEO. Три аудиовхода соответствуют трем группам видеовходов: два традиционных для компьютерного звука миниджека идут в пару к двум D-sub, а разъемы RCA обслуживают «бытовые» входы — композитный и S-Video. Внешнюю аудиосистему можно подключить к аудиовыходу AUDIO OUT, встроенный динамик при этом отключается.

Управление проекцией

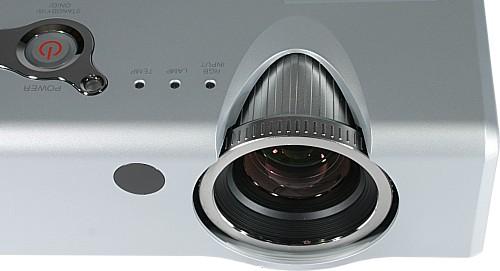

Прорезь в корпусе открывает доступ к кольцам фокусировки и зуммирования. Недостатком реализации такой конструкции является скользкая поверхность колец.

Lens

В проекторе есть автоматическая коррекция трапецеидальных искажений (±30 градусов). Огрехи ее работы можно исправить вручную, правда, как показали наши тесты, для вертикально висящего экрана прибегать к ручной настройке нет необходимости, так как гравитационный датчик проектора правильно определяет отклонение корпуса от горизонтального положения.

Режимов трансформации немного: 4:3 (изображение формата 4:3 показывается во весь экран), 16:9 (изображение поджимается сверху и снизу до формата 16:9, оптимально для анаморфированных фильмов), S4:3 (изображение уменьшается так, что при соотношении сторон 4:3 помещается на узком экране 16:9) и режим АВТО, при котором проектор переключается в режим 16:9 автоматически, когда обнаруживает присутствие сигнала S1 в S-Video-сигнале. Масштабирование к разрешению матрицы отключается присвоением параметру ИЗМЕН. РАЗМ. значения ВЫКЛ.

Есть функция цифрового увеличения (кнопки +/- из группы D.ZOOM на пульте, область увеличения сдвигается курсорными кнопками), стоп-кадра (кнопка FREEZE), и временного выключения проекции (кнопка SHUTTER или пункт ЗАТВОР в главном меню). Также присутствует «фирменная» функция INDEX WINDOW (ИНДЕКС. ОКНО), позволяющая выводить на экран одновременно стоп-кадр и текущее изображение с различными соотношениями сторон.

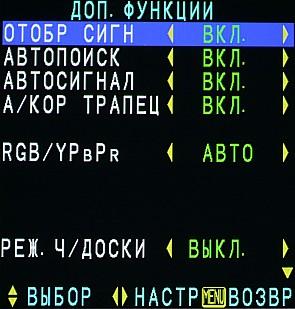

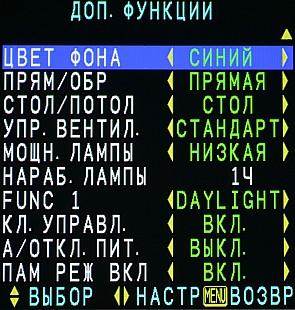

В меню ДОП. ФУНКЦИИ выбирается тип проекции (настольное / потолочное размещение — СТОЛ/ПОТОЛОЧН; проекция фронтальная / на просвет — ПРЯМАЯ/ОБРАТНАЯ). На самом широком зуме проектор достаточно короткофокусный — при фронтальной проекции его можно размещать на линии первого ряда зрителей или непосредственно перед ними.

Настройка изображения

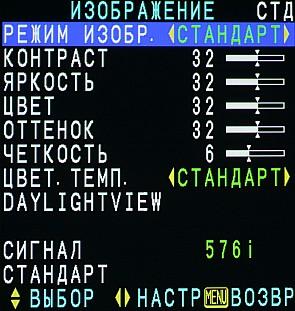

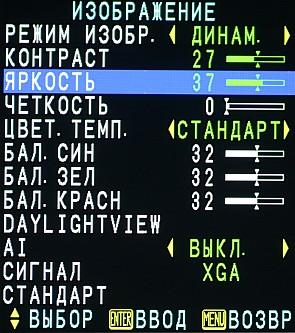

Количество доступных настроек изображения зависит от типа видеосигнала. Всегда можно настроить контрастность, яркость, контурную резкость и выбрать один из трех (СТАНДАРТ, ВЫСОКАЯ или НИЗКАЯ) профилей цветовой температуры. Параметр насыщенности (ЦВЕТ) доступен при компонентном, S-Video и композитном подключениях, а оттенок можно настроить только при NTSC-сигнале. При VGA-RGB-подключении настраивается баланс по трем основным цветам (БАЛ. СИН/ЗЕЛ/КРАСН). Есть 4 предустановленных профиля (ЕСТЕСТВ., СТАНДАРТ, ДИНАМ. и Ч/ДОСКА, последний рекомендуется выбирать при проекции на школьную доску). Пользовательских профилей нет, зато настройки изображения запоминаются для каждого типа подключения индивидуально.

OSD OSD

Фирменные функции AI и Daylight View, будучи включенными, автоматически корректируют изображение. AI снижает световой поток для темных и повышает его для светлых изображений, а Daylight View повышает насыщенность цветов при ярком внешнем освещении, снижая тем самым «выцветание» картинки. Интенсивность внешней засветки определяется оптическим датчиком на корпусе проектора.

Дополнительные возможности

Проектор очень быстро включается (по данным производителя выходит на рабочий режим за 2 секунды), а отключать его от сети можно сразу после завершения презентации (но не убирать в сумку!), так как вентиляторы, используя запасенную в емкостях энергию, обеспечат правильный температурный режим охлаждения лампы.

Ограничить несанкционированное использование проектора призваны функция блокировки кнопок на самом проекторе (параметр КЛ. УПРАВЛ.) и защита паролем (меню ЗАЩИТА). Паролем защищается доступ к функции ОТОБР ТЕКСТА, которая позволяет внизу экрана вывести текстовое сообщение (например, название фирмы) длиной до 22 символов, кроме того, можно включить запрос пароля при включении проектора, при этом до ввода правильного пароля будут заблокированы все кнопки, кроме кнопки выключения.

Проектором можно управлять по интерфейсу RS-232. Распайка разъема, список и формат команд есть в руководстве.

Презентация без проводов

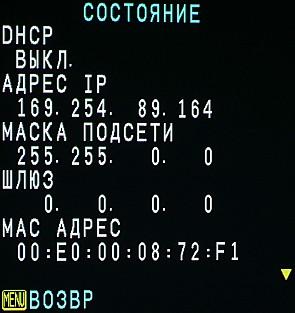

Для беспроводной передачи изображения с компьютера на проектор необходимо установить в компьютер адаптер IEEE 802.11(b или g), если его там еще нет, а на компьютер — программу Wireless Manager ME 2.0 (ее инсталлятор находится на комплектном CD). Проектор может работать в сетях типа «точка-точка» и «инфраструктура». Поддерживается шифрование WEP (64 и 128 бит), передаваемые по сети изображение и звук шифруются по методу AES.

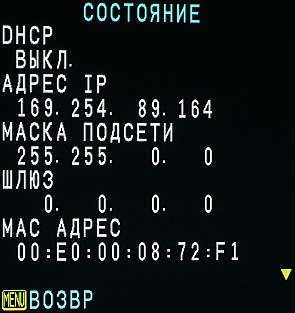

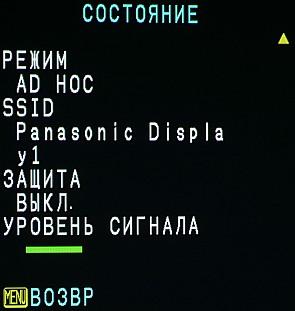

OSD OSD

Самый простой способ установить соединение с проектором — это использовать один из четырех профилей сетевых настроек. Продвинутые пользователи могут установить параметры соединения вручную. Установив соединение, Wireless Manager сворачивается до панельки с индикатором и кнопками.

Wireless Manager

Есть 4 режима передачи изображения с компьютера на проектор: Live Mode, Multi Live Mode, One Shot и Moving picture transmission. Изображение самой панельки не передается, хотя она и находится поверх всех окон. Включаются режимы первыми четырьмя кнопками на панельке.

Live Mode и One Shot — очень простые режимы, в первом на проектор постоянно передается все, что отображается на дисплее компьютера, а во втором — только снимок экрана в момент нажатия кнопки на панельке.

Режим Multi Live Mode предназначен для совместной одновременной работы до 16 компьютеров на один проектор. В этом режиме со стороны проектора (кнопкой INDEX WINDOW или выбором пункта ИНДЕКС. ОКНО в меню) выбирается один из трех стилей: Standard style — экран проектора делится на 4 части, четверть экрана, куда будет выводиться изображение с данного компьютера, выбирается в Wireless Manager, 4-screen index style — внизу экрана демонстрируются 4 уменьшенные копии экранов с четырех компьютеров, а над ними — увеличенное изображение, соответствующее выбранному (с помощью пульта проектора) компьютеру, и 16-screen index style — на экран выводится 16 изображений с 16 компьютеров, со стороны компьютера пользователь может выбрать первую незанятую ячейку. В индексных стилях курсорными кнопками пульта можно выбрать уменьшенную копию экрана, а, нажав на кнопку ENTER пульта, вывести ее на весь экран, повторное нажатие на ENTER возвращает режим миниатюр.

В режимах Live Mode и Multi Live Mode (если изображение с одного компьютера занимает весь экран) нажатие на курсорные кнопки вверх-вниз пульта передаются на компьютер как нажатие на клавиши Page Up и Page Down, что позволяет с пульта перелистывать слайды презентации.

Для передачи видеоизображения со звуком предназначен режим Moving picture transmission. Видеофайлы (ASF, WMV, AVI и MPEG) запускаются на проигрывание с помощью специального плеера. Видеоизображение при этом на монитор компьютера не выводится, а значит, ресурсы компьютера-передатчика высвобождаются на кодирование и передачу данных, что увеличивает качество видео, проецируемого на экран.

Wireless Manager

С одного компьютера можно передавать изображение сразу нескольким проекторам (до восьми). Для этого в первом окне Wireless Manager, удерживая Ctrl, следует выбрать несколько проекторов. В этом случае доступны только Live Mode (без звука) и One Shot.

Кроме выбора режимов кнопки на панельке Wireless Manager позволяют выключить проекцию (только в Live Mode), вызвать заглавную страницу встроенного в проектор WEB-сервера (со страниц которого доступны настройки проектора),

Projector Control Window

вывести список всех обнаруженных в сети проекторов (как при старте Wireless Manager), открыть окно с настройками (где в частности режимам передачи изображения можно назначить быстрые клавиши) и изменить стандартный курсор мыши на экране проектора на красную точку, обведенную красным кружком (только в режиме Live Mode).

Все режимы (кроме трансляции на несколько проекторов одновременно) были опробованы при совместной работе проектора и десктопа (AMD Athlon, 1400 МГц, системная плата GigaByte GA-7VTX на VIA KT266, ОЗУ 512 Мбайт DDR PC2700, видеокарта ASUS V9520VS, звук SB Live!, контроллер USB 2.0 VIA VTS2221A3, USB-адаптер D-Link AirPlus G DWL-G122 и все это под управлением Windows XP Professional). Беспроводное соединение с использованием профилей устанавливается легко и быстро. Все функции и режимы работают так, как и описано в руководстве, сбоев не наблюдалось. К сожалению, следствием невысокой производительности нашего компьютера и USB-версии адаптера Wi-Fi явилась очень большая загрузка ЦП в режиме беспроводной передачи видеоизображения. Наш тестовый компьютер просто не смог передавать больше 10 кадров/сек.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Panasonic PT-LB30NTE:

Световой поток
   - нормальный режим 2940 лм
   - режим пониженной мощности лампы 1990 лм
Равномерность +15%, -35%
Контрастность 186:1

Световой поток соответствует паспортному значению. Неравномерность освещенности экрана, в общем-то, небольшая, а контрастность более чем достаточная для проведения презентаций.

Звуковые характеристики

Шум от системы вентиляции умеренный и не раздражает. Встроенный динамик негромкий, а попытки увеличить громкость приводят к перегрузкам и большим искажениям.

VGA-подключение

Белое и черное поля немного неравномерны: белое чуть темнее в углах, а черное — светлее в центре. Геометрия идеальная. Оттенки серого различимы во всем диапазоне, а равномерность цветовой температуры на шкале серого хорошая. Сетки пикселей воспроизводятся без артефактов. Цвета яркие, правильные и насыщенные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций объектива, не превышает 1/3 пикселя. Функция автоподстройки под параметры VGA-сигнала работает быстро и точно, ручной подстройки параметров не требуется.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 90 Средне
S-Video 150 Отлично
компонентный более 270 Отлично

Четкость изображения высокая. Детали различимы как в тенях, так и в светах. Если РЕЖ СТ/КАДРА включен, то проектор складывает поля в полный кадр и выводит его на экран. В результате при композитном и S-Video подключениях (при компонентном этот режим почему-то недоступен) неподвижная картинка выводится с удвоенной четкостью по вертикали и без дрожания, но объекты в движении получаются хуже, на их границах возможно появление характерной «расчески».

Высокая яркость и относительно низкая контрастность приводят к тому, что темные сцены в фильмах смотрятся плохо — там, где должен быть черный цвет, получается серый. Яркие сцены выглядят лучше. Пикселизация изображения выражена слабо, так как матрица имеет относительно большое разрешение. В режиме пониженной яркости проектор довольно тихий. В итоге, если не сильно привередничать, на этом проекторе можно смотреть фильмы в свободное от презентаций время и желательно на большом экране.

Выводы

Panasonic PT-LB30NTE — это удобный инструмент для проведения мобильных презентаций с использованием как традиционного проводного соединения с ноутбуком, так и быстрого радиоинтерфейса IEEE 802.11b/g. Высокая яркость позволит проводить эффектные презентации даже на большом экране и при включенном освещении.

Достоинства:

  • Высокая яркость (3000 лм) при малом весе (2,6 кг)
  • Беспроводной интерфейс IEEE 802.11 b/g
  • Удобное и функциональное программное обеспечение для проведения беспроводных презентаций и совместной работы
  • Специальный режим для беспроводной передачи видеоизображения
  • Быстрый старт
  • Можно отключать питание, не дожидаясь полного охлаждения лампы
  • Функциональный дизайн корпуса
  • Русифицированное меню

Недостатки:

  • Неудобный пульт ДУ


Благодарим компанию «Сервис Компьютеров»
за предоставленный на тестирование проектор Panasonic PT-LB30NTE
