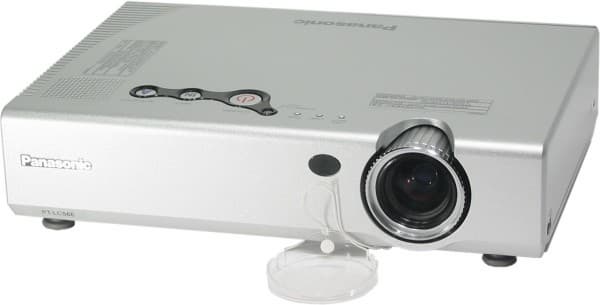

Универсальный LCD-проектор Panasonic PT-LC56E


Часто возникает желание «угодить и вашим, и нашим». В применении к проекторам это означает, что хочется иметь такое устройство, с которым не только не стыдно показаться на презентации, но и которое можно использовать для просмотра фильмов в спокойной домашней обстановке. В конце концов, от казенного проектора, простаивающего большую часть времени, не убудет, если на нем парочку раз в неделю посмотреть фильм-другой. Также универсальный проектор пригодится PR-щикам: попеременно демонстрировать предполагаемый рост продаж и примеры рекламных роликов. А на корпоративных вечеринках проектор сможет поучаствовать в укреплении командного духа, если в закутке организовать совместный просмотр кинофильмов. Типичным представителем таких универсалов является проектор Panasonic PT-LC56E с весьма демократичной ценой в $1 800.

projector

Комплект поставки

  • Проектор
  • Сумка
  • Руководство пользователя
  • Кабели
    • Аудио/видео, композитное видео плюс стерео аудио, 3 RCA на 3 RCA, 3 м
    • Видео, VGA, 3 м
    • Питания, 3 м
  • ИК-пульт ДУ и батарейка CR2025 для него

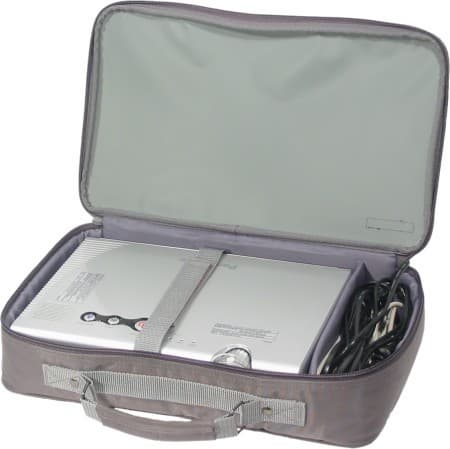

Если проектор покупается для проведения мобильных презентаций, то у него просто обязана быть удобная сумка. Хорошо бы при этом, чтобы она была еще и стильной: лишний раз произвести положительное впечатление никому не помешает. Данному проектору похвастаться нечем: сумка полужесткая капроновая, без карманов. Есть только отделение для кабелей — и на том спасибо.

Два наиболее часто используемых кабеля (VGA и композитного видео) в комплект входят и длина их (как и кабеля питания) вполне достаточная. Правда, чтобы подключиться к звуковому выходу ноутбука (там, вроде, только стереоминиджек встречается), придется приобрести переходник.

Паспортные технические характеристики

Технология проецирования LCD
Матрица 0,7″, активная TFT, 3-х панельная, 4:3
Разрешение матрицы 800×600
Объектив зум 1,2x, F2,0-2,3, f = 22-26,2 мм
Лампа 160 Вт UHM
Срок службы лампы 2000 ч
Световой поток 1600 лм (ANSI)
Глубина цвета 16,7 млн. цветов
Контрастность 400:1
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,84 м (N/A-1,1 м)
максимум 7,62 м (9,2-11 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, VGA, совмещен с компонентным Y/Cb/Cr (Y/Pb/Pr), mini D-sub 15 pin, 2 входа
  • Аудио, стерео, 2 RCA
  • RS-232, mini DIN, 8 pin
Выходы Видео, VGA
Частота развертки горизонтальная 15-91 кГц
вертикальная 50-85 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): HDTV, SDTV, DVD (480i/480p/576i/720p/1080i)
аналоговые RGB-сигналы: VGA, SVGA, XGA, SXGA, UXGA
Встроенная звуковая система 2 Вт, моно
Уровень шума 32 дБ
Размеры (Ш×В×Г) 297×72×209 мм
Масса 2,2 кг
Потребляемая мощность 120 Вт, 3 Вт в «спящем» режиме
Напряжение питания 100-240 В, 50-60 Гц

Внешний вид

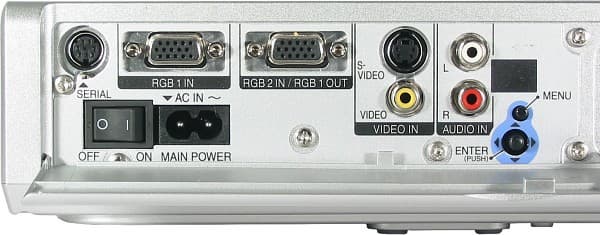

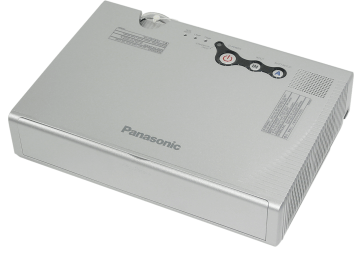

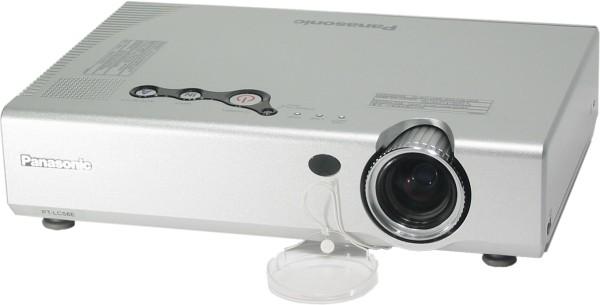

Строгий серебристый немного угловатый корпус проектора выглядит солидно. Становиться понятно, что развлечения — это не то, для чего он предназначен. Все разъемы находятся под крышкой сзади. Пульт ДУ штатно хранится в этой же крышке, в специальном углублении.

Замечательное конструкторское решение: пульт всегда находится при проекторе, а значит, потеряется с меньшей вероятностью. Под задней крышкой также обнаружились кнопка вызова меню и миниатюрный джойстик. В сочетании с тремя кнопками сверху они позволяют управлять проектором без пульта ДУ.

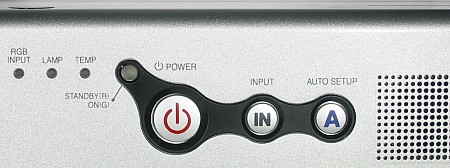

Справа от кнопок находится решетка динамика, а слева — 3 индикаторных светодиода. На правом боку расположена большая вентиляционная решетка, а на левом — необходимый атрибут любой дорогой техники, которую можно легко унести в руках, — разъем для замка Кенсингтона. Два ИК-приемника (спереди и сзади) значительно расширяют зону действия пульта ДУ.

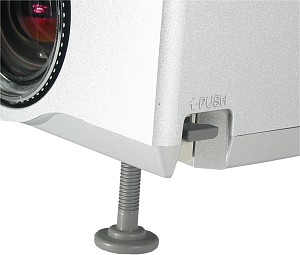

Две пластмассовые не очень надежные на вид (впрочем, проектор легкий) ножки выпадают при нажатии на фиксатор, а их высоту можно тонко настроить, благодаря имеющейся резьбе. Резиновые нашлепки на ножках не дают проектору скользить на гладких поверхностях. Полупрозрачная защитная крышка объектива шнурком прикреплена к корпусу проектора.

Пульт

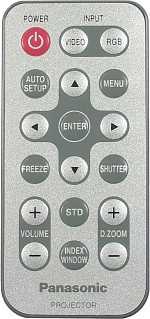

Пульт форм-фактора кредитной карточки, масса — 18 г, размеры — 40×6,5×86 мм. Пользоваться им с одной стороны удобно, так как все кнопки расположены близко друг от друга, с другой — не очень, потому что на ощупь все кнопки едва ощущаются и абсолютно одинаковые — такова плата за миниатюрность.


Меню

Меню без излишеств, текстовое (только в главном меню есть иконки).

Навигация удобная, а в нижней строке подписаны текущие функции кнопок. При настройке параметров изображения меню автоматически убирается с экрана, остается только небольшая полоска с названием параметра и его текущим значением, чтобы проще было оценить влияние регулировки.

С помощью кнопки STD на пульте выделенный параметр можно вернуть к фабричному значению. Меню не русифицировано, всегда полупрозрачное и располагается по центру экрана.

Подключение к источнику сигнала

Четыре видеовхода (VIDEO, S-VIDEO, RGB 1 и RGB 2) последовательно перебираются кнопкой INPUT на проекторе. Удобнее выбирать входы с помощью пульта. Кнопка VIDEO на нем активирует входы VIDEO или S-VIDEO, а кнопка RGBRGB 1 или RGB 2.

Для подключения DVD-плеера с компонентным выходом потребуется переходник VGA (mini D-sub 15 pin) на 3 RCA. Выбор режима работы входов RGB (VGA или компонентный) можно оставить на совести проектора (параметр RGB/YPbPr равен AUTO) или задать принудительно. При включении и смене сигнала проектор сам определяет, какой из входов RGB активен. Эта функция отключается присвоением параметру AUTO RGB IN значения OFF. По умолчанию проектор сам подстраивается под RGB-сигнал (достаточно быстро и корректно), в тоже время имеется возможность отключить эту функцию и (или) осуществить подстройку вручную. В случае возникновения проблем, параметры TV-SYSTEM, VGA60/525p и SXGA MODE позволяют вмешаться в работу автоматики при определении параметров видеосигнала. Когда на один из входов RGB подается сигнал, на корпусе проектора горит светодиод RGB INPUT, при том даже «в спящем» режиме. Присвоение параметру RGB2 SELECT значения OUTPUT переключит соответствующий вход в режим передачи VGA-сигнала с входа RGB 1. Это позволит получить изображение с компьютера как на экране, так и на дополнительном мониторе.

Управление проекцией

Наведение на резкость и зуммирование осуществляется двумя ребристыми кольцами на объективе, доступными через вырез на корпусе проектора, но только сверху. Положение объектива относительно матрицы фиксировано и настроено так, что нижний край изображения находится примерно на 1/6 высоты ниже оси объектива. Нажатие на кнопку AUTO SETUP на пульте или на самом проекторе не только вызовет процедуру автоматической подстройки под RGB-сигнал, но и заставит проектор определить отклонение от горизонтали, а затем исправить трапецеидальные искажения. При необходимости (например, когда экран висит не вертикально) трапецеидальные искажения корректируются вручную через меню, а функция автокоррекции запрещается присвоением параметру AUTO KEYSTN значения OFF.

Режимов трансформации изображения не много. Они позволяют смотреть картинку 4:3 на экране таком же экране 4:3 (режим 4:3), анаморфированную картинку на экране 4:3 (режим 16:9) и картинку 4:3 в случае, если проектор настроен на экран 16:9 (режим S4:3). Последний режим сохраняет пропорции 4:3, но уменьшает изображение, так чтобы оно поместилось на более узкий экран. Кроме перечисленных режимов трансформации в списке ASPECT (меню POSITION) есть элемент под названием AUTO. Его выбор заставит проектор автоматически переключаться в режим 16:9, когда он обнаружит соответствующий сигнал S1 на входе S-Video. Режимы трансформации выбираются только через меню и не доступны при входном VGA-RGB-сигнале. Зато при любом видеосигнале изображение можно увеличить, при этом кнопками +/- из группы D.ZOOM на пульте меняется степень, а курсорными — сдвигается область увеличения. Еще две функции могут пригодиться при проведении презентаций: временное приостановление вывода изображения и звука (включается кнопкой SHUTTER на пульте или через меню) и «замораживание» изображения (кнопка FREEZE). Функция INDEX WINDOW (вызывается одноименной кнопкой ДУ или через меню) делит экран на две половины.

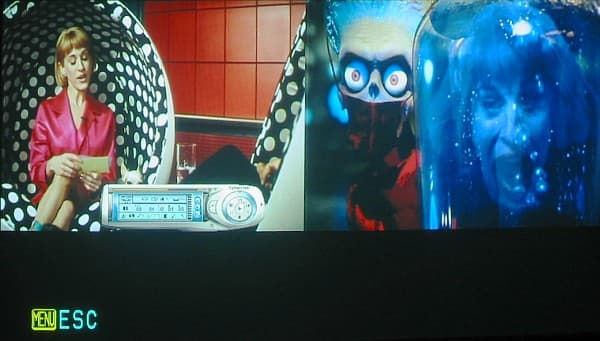

На одной проецируется стоп-кадр в момент вызова этой функции, а на другой текущее изображение. Нажатие на ENTER обновляет стоп кадр. Курсорными стрелками вправо-влево стоп-кадр и видеоокно меняются местами, а стрелками вверх-вниз изменяется соотношение сторон картинок.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании будет располагаться около зрителей, притом скорее даже перед ними.

Настройка изображения

Настроек изображение не много: контрастность, яркость, насыщенность (отсутствует при VGA-подключении), оттенок (только для NTSC), резкость и цветовая температура (может принимать значения: STANDARD, HIGH и LOW).

Кроме того, при VGA-подключении параметры W-BAL R, W-BAL G и W-BAL B помогут настроить цветовой баланс. Гамма-кривая меняется выбором в списке PICTURE MODE одного из трех режимов (STANDARD, DYNAMIC и NATURAL). Нет ни предустановленных профилей, ни пользовательских. Тем не менее, установки для каждого из источников сигнала запоминаются, притом даже учитывается тип видеосигнала (например, отдельно для PAL или NTSC). Яркость изображения понижается при выборе экономного режима лампы (когда параметр LAMP POWER установлен в LOW). Этот режим актуален при просмотре фильмов в темном помещении, а также продлит срок службы лампы. Производителем заявлено о поддержке цветового пространства sRGB.

Дополнительные возможности

Из дополнительных функций стоит отметить возможность поставить пароль на доступ ко всем функциям проектора. Не зная правильного пароля, проектор можно только включить и любоваться приглашением его ввести.

Кроме того, если кнопки на корпусе проектора заблокировать (пункт CONTROL KEY меню OPTION2), то установки нельзя будет изменить без пульта ДУ. Также есть возможность включить небольшую текстовую строку (22 символа) внизу экрана. Текст при этом набирается с помощью виртуальной клавиатуры на экране.

Имеется возможность управлять проектором по интерфейсу RS232. Параметры сигнала, распайка разъема mini DIN 8 pin и немногочисленные команды приведены в инструкции.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI (подробности в этой статье).

Результаты измерений для проектора Panasonic PT-LC56E

Световой поток 1325 лм (920 лм в режиме пониженной яркости)
Равномерность +12%, -22%
Контрастность 160:1

Яркости достаточно для проведения презентаций в слегка затемненном помещении (при расчете на зал вместимостью человек в 100), а режим пониженной яркости подойдет для домашнего кинотеатра. Равномерность освещения удовлетворительная. Контрастность даже для LCD-проектора довольно низкая.

Звуковые характеристики

Динамик весьма средненький и по максимальной громкости и по качеству. Шум от системы вентиляции приемлем для проведения презентаций, но высоковат для просмотра фильмов. Впрочем, в режиме пониженной яркости проектор становится значительно тише.

VGA-подключение

Белое поле достаточно равномерное со слегка заметными розоватыми разводами. Черное поле не поражает глубиной черного, немного неравномерное и имеет три зеленых пятна — блики от оптической системы. Геометрия идеальная. С вертикальной и горизонтальной сетками и с сеткой в шахматном порядке проблем нет. Шкала серого с достаточным количеством оттенков, без отклонений от серости. Цвета воспроизводятся достоверно, ярко и обладают хорошей глубиной. Хроматические аберрации объектива плюс несведение в самом худшем случае (в правом нижнем углу) составляют около одного пикселя, а на большей части экрана — менее 0,5 пикселя. Максимальная вертикальная частота при исходном разрешении 800 на 600 — 85 Гц, 1024 на 768 — 85 Гц, 1280 на 1024 — 72 Гц и 1600 на 1200 пикселей — 60 Гц.

Работа с источником композитного и компонентного видеосигнала

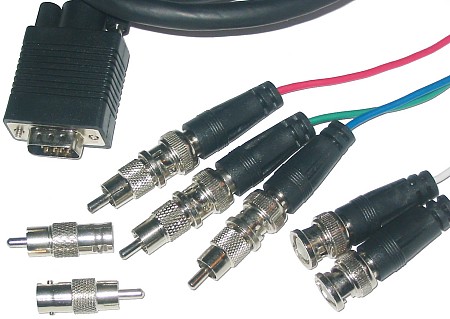

Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) с видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой (в NTSC). У проектора нет стандартных RCA-разъемов для подключения к источнику компонентного сигнала. Тем не менее такое подключение все же возможно, так как входы RGB являются универсальными и «понимают» компонентный видеосигнал. Кабель-переходник с mini D-sub 15 pin на 3 RCA — довольно большая редкость. Его можно изготовить самостоятельно из компонентного кабеля и разъема mini D-sub 15 pin (его распайка стандартная, в инструкции к проектору приведена) или воспользоваться продающимся во многих компьютерных магазинах кабелем VGA на 5BNC, докупив к нему три переходника BNC-RCA в магазине радиодеталей.

Первый вариант лучше, так как позволяет изготовить кабель минимально необходимой длины приличного качества без использования лишних переходников. В наших тестах принимали участие как самодельный кабель (1,5 м), так и второй вариант (1,8 м). Разницы в качестве картинки мы не обнаружили, что, при такой малой длине кабелей, и не удивительно.

В тестах принимали участие диски с высокобитрейтовыми DVD-фильмами, DVD-диск (Video Essentials, NTSC) с примерами статичных и динамичных сцен и с испытательными тестовыми таблицами и диски DVD-RW (PAL и NTSC, 8 Mбит/с) с оригинальными тестовыми таблицами.

При различных способах подключения качество изображения закономерно ухудшалось в ряду компонентное > S-Video > композитное. Яркостная четкость составила не менее 540 ТВЛ при компонентном, 520 при S-Video и 500 (NTSC — не более 480) ТВЛ при композитном подключении. Цветовая четкость при компонентном подключении достигла 200 ТВЛ, при S-Video — 120 ТВЛ, а при композитном — 110 ТВЛ цветовой четкости. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались правильной цветопередачей, хорошей яркостью и отсутствием артефактов.

В проекторе есть функции пересчета чересстрочного изображения в прогрессивное. Но работает она только в случае S-Video и композитного подключения и только на неподвижных кадрах. При любом движении в кадре появляется масса артефактов. Таким образом, при просмотре фильмов ее необходимо отключать (присвоить параметру STILL MODE в меню PICTURE значение OFF). Прогрессивный видеосигнал 480p поддерживается и изображение при этом очень хорошее.

При подключении к источнику телевизионного формата SECAM (видеовыход телевизора) проектор продемонстрировал стабильное и четкое изображение, с правильным цветовым балансом.

Для оценки кинотеатрального эффекта строгой комиссией было отсмотрено несколько фрагментов фильмов с DVD-дисков различного качества.

Хорошие результаты, полученные на дисках с тестовыми таблицами, не были опровергнуты в ходе кинотеатрального испытания. Проектору отлично удаются яркие фильмы. Фильмы с темными сценами несколько хуже: детали в тенях различимы, но неглубокий черный цвет (из-за невысокой контрастности) снижает эффект вовлеченности. Также несколько портят впечатление хорошо видимые границы между пикселями и невысокое разрешение матрицы. Все-таки 800 на 600 пикселей маловато, особенно для фильмов формата 16:9.

Выводы

Достоинства:

  • Невысокая цена
  • Приятный дизайн
  • Небольшой вес и размеры

Недостатки:

  • Невысокая контрастность (160:1)
  • Низкое разрешение матрицы (800 на 600 пикселей)
  • Меню не русифицировано

Проектор Panasonic PT-LC56E относиться к классу портативных проекторов, предназначенных для проведения презентаций. Отсутствие лазерной указки, встроенной в пульт ДУ, и возможности управлять презентацией с пульта компенсируется невысокой ценой, а неплохие кинотеатральные задатки являются обоснованной претензией на универсальность.
