ЖК-телевизор BBK-LT2008S


В программу тестирования ЖК-телевизора BBK-LT2008S вошли не только подробные аппаратные тесты матрицы, но и ТВ-тюнер подвергся тщательному исследованию в рамках разработанной нами методики, примененной пока всего лишь во второй раз.

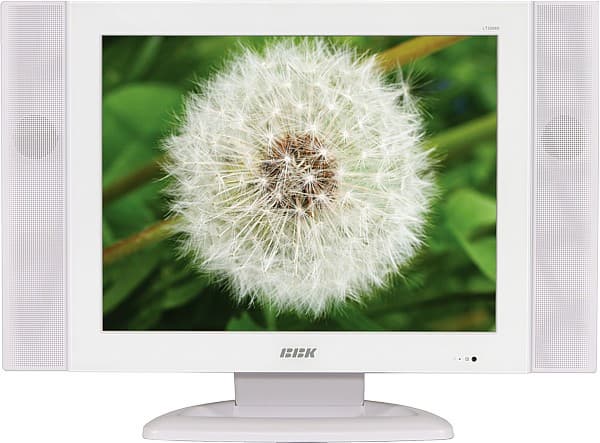

На экране - имитация :)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

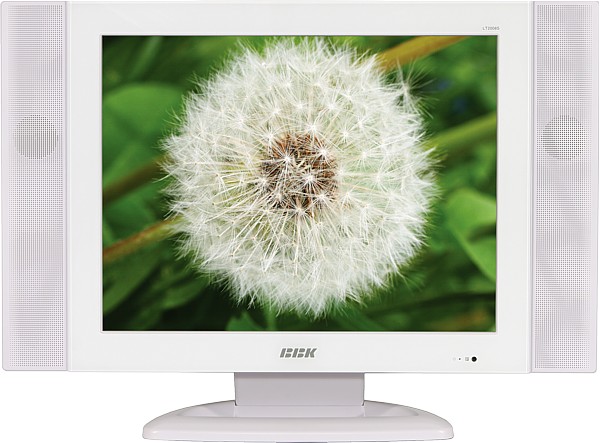

Внешний вид

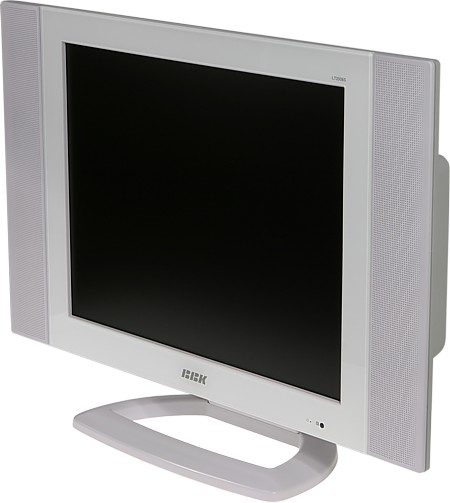

Телевизоры BBK-LT2008S выпускаются двух видов: серебристо-черный и белый. Нам достался белый. Как выглядит серебристо-черный можно посмотреть на сайте BBK. Конечно, белый телевизор далеко не всегда впишется в интерьер, но, например, на кухне, как раз черный в большинстве случаев будет выглядеть инородным телом. Нам белый BBK понравился. К нему, кстати, прилагаются белые кабели питания и VGA.

Side

Белая рамка вокруг экрана прикрыта накладкой из тонкого оргстекла. Накладка эта выполняет, скорее, защитную функцию, чем декоративную — любые загрязнения легче удаляются с гладкого оргстекла, чем с матово-белой поверхности. Боковые решетки динамиков, наоборот, большей частью декоративные, так как сами динамики небольшие и обошлись бы гораздо меньшей зарешеченной площадью. Внизу, справа под экраном находятся индикатор состояния и ИК-приемник, в остальном, не считая светло-серых логотипа и названия модели, передняя панель девственно чиста и бела. Кнопки управления расположены сверху на площадке за передней панелью и чуть ниже верхнего края, поэтому спереди их не видно и пользоваться ими приходится в основном на ощупь.

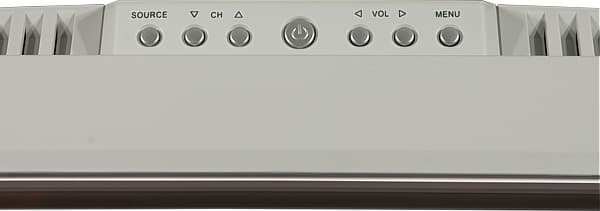

Buttons

Конечно, кнопки на корпусе самого телевизора — это исключительно запасной вариант, но вместо круглых и одинаковых кнопок можно было бы применить более удобные кнопки-качалки. Все разъемы находятся на задней панели.

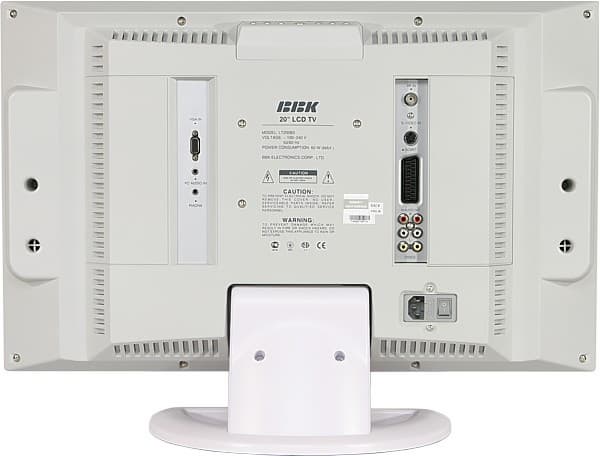

Rear

Подключение кабелей к ним при установке телевизора не вызывает никаких затруднений. Однако когда телевизор уже будет установлен на свое постоянное место, тогда, чтобы подключить к нему временные источники (типа видеокамеры или фотоаппарата) и наушники, придется повозиться.

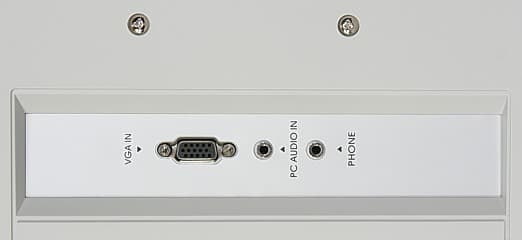

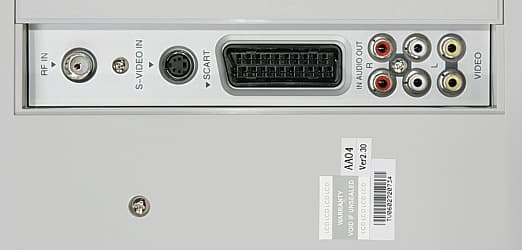

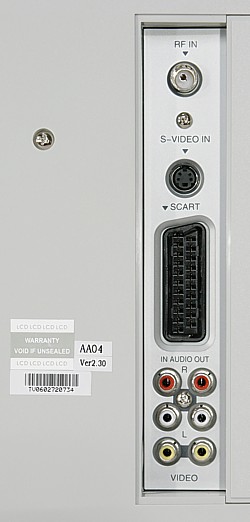

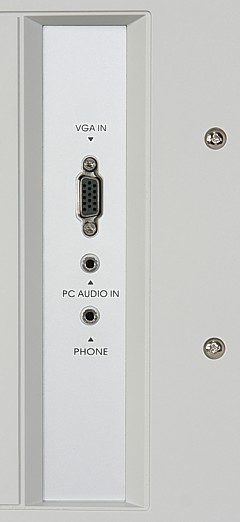

Connectors     Connectors

Блок питания встроен в телевизор. Чтобы совсем обесточить телевизор, можно воспользоваться механическим выключателем, расположенным на задней панели рядом с разъемом питания. Активной вентиляции, видимо, нет. Судя по выпуклостям на задней панели, динамикам выделен некоторый рабочий объем и даже имеются небольшие отверстия фазоинвертора. Посмотрим, как они будут звучать. Подставка позволяет наклонять экран немного вперед и чуть больше назад. Стоит телевизор довольно устойчиво, но подставке не хватает жесткости — при толчках телевизор немного раскачивается. Телевизор не предназначен для настенного монтажа, об этом можно судить по отсутствию резьбовых отверстий под VESA-совместимый кронштейн (да и под любой другой тоже) и по характеру расположения разъемов.

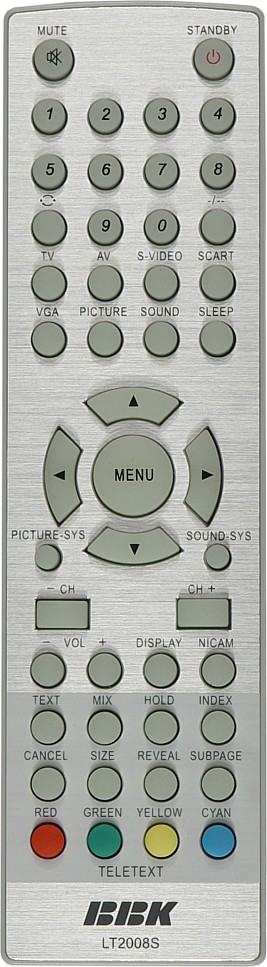

Пульт

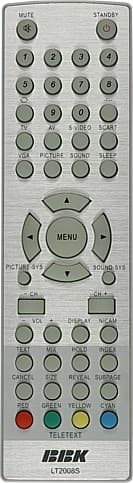

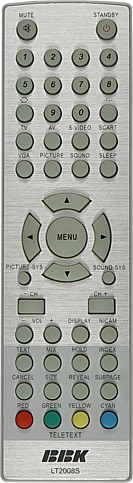

Remote control

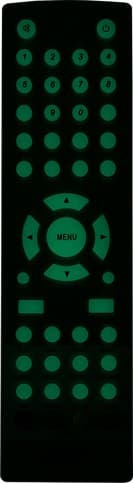

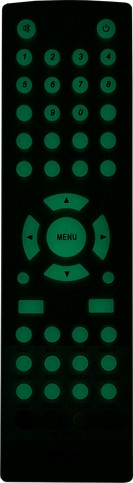

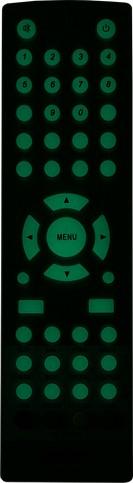

Светлый в тон телевизору пульт ДУ имеет средние размеры и в руке лежит комфортно. Кнопок много. На ощупь удобно пользоваться только кнопками курсорной группы и несколькими рядом с ней, так как остальные кнопки имеют небольшой размер, одинаково круглые и расположены рядами. Светло-серые и некрупные подписи к кнопкам читаются плохо. В чем разработчики промахнулись совсем, так это в том, что вынесли самые нужные для телевизора функции переключения каналов и изменения громкости на отдельные и неудобно расположенные кнопки. В темноте кнопки некоторое время слабо фосфоресцируют зеленоватым цветом.

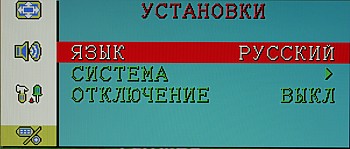

Меню

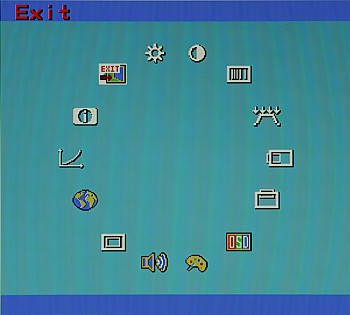

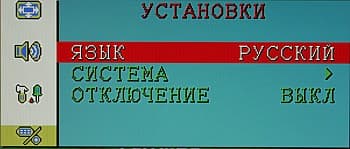

Телевизор имеет два вида меню: первое доступно при приеме ТВ-программ или видеосигнала от внешних источников, кроме VGA, второе — при VGA-подключении (в руководстве приведены картинки с другим меню).

OSD

OSD

Оба меню простые и максимум двухуровневые, но в первом иконки выбора страниц первого уровня расположены традиционно в вертикальном списке слева, а во втором — размещены по кругу, что менее удобно. Оба варианта меню крупные, имеют удобочитаемый шрифт (из-за размера букв, а не начертания шрифта) и русифицированы. Настройка яркости и контрастности при VGA-подключении несколько затруднена, так как все квадратное меню с каруселью иконок остается на экране.

Коммутация

Телевизор можно подключить источникам видеосигнала четырех типов: композитному, S-Video, SCART-RGB и VGA. Разъемы стандартные. VGA-вход работает в паре со своим аудиовходом (миниджек 3,5 мм), композитный и S-Video делят между собой RCA-стереопару, а в SCART-е есть работающие контакты, предназначенные для ввода стереозвука. Для переключения между источниками сигнала (в том числе и на ТВ-тюнер) можно воспользоваться специальным экранным меню, вызываемым кнопкой SOURCE на телевизоре, или пятью кнопками на пульте — каждая отвечает за свой источник. В режиме ТВ-приемника на отдельные разъемы RCA выводится композитный ТВ-сигнал и ТВ-звук.

Звук

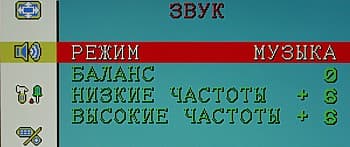

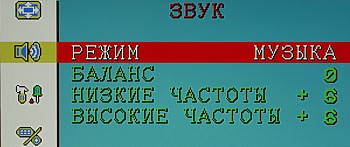

Настроек звука всего 3: регулировка уровня высоких и низких частот и настройка баланса. Есть три предустановленных профиля с сочетанием двух первых настроек, и один пользовательский профиль.

OSD

Запаса громкости встроенных динамиков достаточно для озвучивания средних размеров комнаты. Нас приятно удивило качество звука, конечно, не Hi-Fi, но явно выше уровня типичного для телевизоров данного класса. Низких частот, разумеется, практически нет, но средний диапазон воспроизводится неплохо, и только при максимальной громкости корпус телевизора начинает резонировать, ухудшая звук. Стереобаза присутствует. Интересно, что при VGA-подключении можно выбирать источник звука, в том числе и переключаться на звук от ТВ-тюнера. Как уже упоминалось, в телевизоре есть выход на наушники, подключение наушников отключает встроенные динамики.

ТВ-тюнер

С приемом эфирного телевидения телевизор справляется неплохо: ТВ-картинка обладает хорошим цветовым и яркостным балансом и высокой четкостью. ТВ-программы с ослабленным сигналом принимаются телевизором уверенно — видеошум присутствует, но сохраняются цвет и устойчивая синхронизация. Автопоиск находит все работающие каналы. Кроме того, можно запустить поиск до первого активного канала и добавить найденный в список. Список каналов можно отсортировать. По умолчанию система цвета определяется автоматически, однако ее можно выбрать в меню или кнопкой PICTURE-SYS пульта. Аналогично, кнопка на ДУ SOUND-SYS предназначена для выбора системы звука.

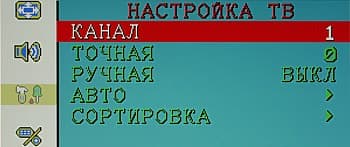

OSD

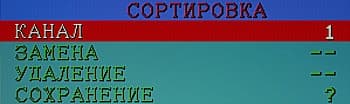

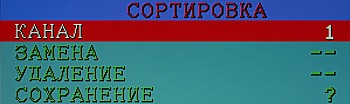

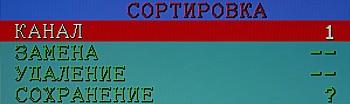

ТВ-каналы переключаются традиционным способом: 0-9 — нажатием на цифровые кнопки, а для ввода двузначного номера нужно переключить режим кнопкой -/--. На пульте присутствует и кнопка быстрого переключения между двумя последними каналами. Есть простенький таймер на выключение (от 30 до 120 мин, с шагом 30 мин), который работает только при просмотре ТВ-программ. Телевизор декодирует и показывает TeleText в русской кодовой таблице.

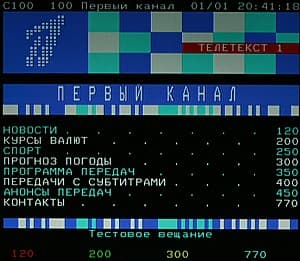

OSD

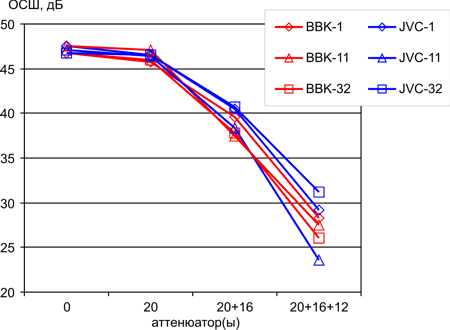

При аппаратном тестировании чувствительности ТВ-тюнера телевизор BBK-LT2008S продемонстрировал хорошие результаты.

Значения ОСШ для трех каналов при различных сочетаниях подключенных аттенюаторов практически совпали, а значение ОСШ в случае ослабления двумя аттенюаторами для всех трех каналов было выше 35 дБ. Если на антенный вход подавать сильный (без ослабления) сигнал, то, как показали тестовые таблицы, можно получить примерно 450 ТВЛ яркостной четкости и 100 ТВЛ цветовой, при этом слабые градации оттенков различимы как в тенях, так и в светах.

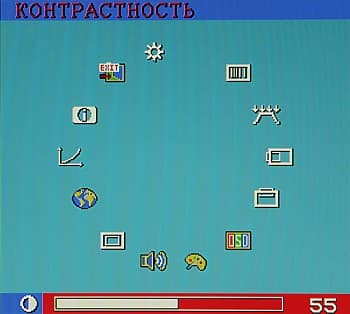

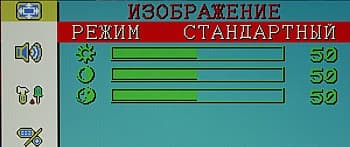

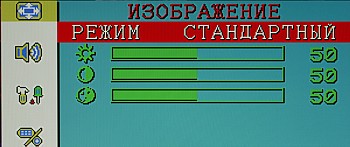

Всегда можно настроить яркость и контрастность.

OSD

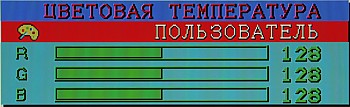

Выбрать альтернативный профиль гамма-коррекции (ОСВЕЩЕННОСТЬ 2) и настроить цветовую температуру (6500, 8700, 9300 или подстройка RGB вручную) можно только при VGA-подключении и наоборот, только в этом режиме нельзя подправить насыщенность цветов.

OSD

OSD

Также при VGA-подключении не получится воспользоваться одним из трех предустановленных профилей и запомнить настройки в пользовательском. Впрочем, настройки автоматически сохраняются для каждого типа подключения, в том числе и для VGA. Режимов геометрической трансформации нет — эта функция делегирована источнику видеосигнала.

При подключении к VGA-выходу видеокарты телевизор поддерживает максимальное разрешение 800×600 пикселей — оно соответствует разрешению матрицы. Автоподстройка под параметры VGA-сигнала выполняется быстро и четко, но запускать ее приходится вручную. Цвета при VGA-подключении правильные, тонкие градации оттенков различаются как на светлых участках, так и на темных. Ступенчатой вариации цветовой температуры на шкале серого мы не обнаружили.

Яркостная четкость (ТВЛ)
Композитныйболее 540Отлично
S-Videoболее 540Отлично
SCART-RGBболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный110Очень хорошо
S-Video120Очень хорошо
SCART-RGB270Отлично

Четкость изображения высокая. Цвета яркие и правильные. Тонкие градации оттенков различаются как в тенях, так и в светах. Никакого хитрого деинтерлейсинга нет — изображение выводится по полям.

Тестирование ЖК-матрицы

Основываясь на субъективных впечатлениях, можно сказать, что матрица имеет неплохую цветопередачу и приемлемое для обычной работы и просмотра фильмов скорость переключения пикселей. Углы обзора хорошие при горизонтальном отклонении и хуже при вертикальном — при отклонении вверх оттенки немного плавают, а при отклонении вниз контраст изображения резко падает.

Часть параметров матрицы мы проверили с помощью наших приборов. Если не указано иное, то тест проводился при заводских значениях (КОНТРАСТНОСТЬ = 55, ЯРКОСТЬ = 60). Все тесты проводились при VGA-подключении.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Времена отклика при переходах от черного к белому
Значение настройки Время (мс)
КОНТРАСТНОСТЬ ЯРКОСТЬ вкл. выкл. сумма
55 60 34,2 1,6 35,8
100 60 17,2 2,9 20,1
100 100 10,0 5,8 15,8


Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе от полутона X до белого.



Времена отклика при переходе между полутонами с разницей 20%.

Никаких специальных технологий для ускорения переключения пикселей в данной матрице не применяется. Как результат — сильная зависимость скорости переключения от настроек КОНТРАСТНОСТЬ и ЯРКОСТЬ (особенно от первой) и невысокое быстродействие при переходах между полутонами. В принципе, при максимальных значениях этих двух настроек удалось получить заявленные 16 мс, однако в этом режиме яркостный баланс далек от идеального.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены яркость белого поля и цветовая температура на участках шкалы серого, полученные при параметре ЦВЕТОВАЯ ТЕМПЕРАТУРА, установленном в 6500.

Цветовая температура на различных участках шкалы серого, К Яркость,
кд/м2
50%*75%100%
8060 7490 6900 180
* 0% — черный, 100% — белый.

Цветовая температура стабильно выше целевой. Ниже приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Curves
ЦВЕТОВАЯ ТЕМПЕРАТУРА = 6500

Графики получились неплохие, видимо, достаточно несколько увеличить интенсивность красного, чтобы приблизить цветовую температуру к целевым 6500 К. Благо возможность для этого имеется.

Максимальная яркость, измеренная в центре экрана с помощью яркомера «Аргус-02», составила 360 кд/м2, максимальная рабочая яркость, при которой различаются оттенки, как в светах, так и в тенях несколько ниже — примерно 250-300 кд/м2. В принципе, такой яркости экрана достаточно для комфортного просмотра телепередач и фильмов освещенной комнате, но, возможно, в очень ярко освещенном помещении будет ощущаться недостаток яркости экрана.

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана.

В таблице приведены средние значения и минимальные, и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 1,0 кд/м2 -11,0 11,0
Яркость белого поля 176 кд/м2 -7,9 13,6
Контрастность 177:1 -12,0 9,9

Измерения проводились при горизонтальном положении телевизора экраном вверх. Возможно, в этих условиях пассивная вентиляция не может эффективно охлаждать матрицу, поэтому параметры и контрастность в частности может отличаться от измеренных при вертикальном положении. Дополнительные измерения показали, что реальная контрастность достигает отличного значения в 220:1. Равномерность остаточной засветки черного поля и яркости белого хорошая.

Чтобы выяснить, как меняется яркость при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном.

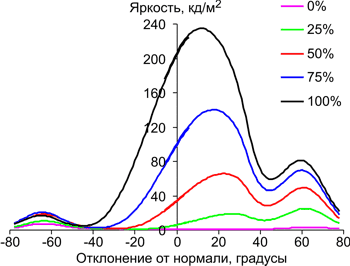

В вертикальной плоскости

В вертикальной плоскости.

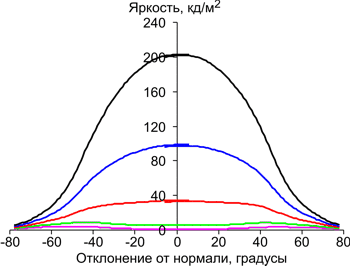

В горизонтальной плоскости

В горизонтальной плоскости.

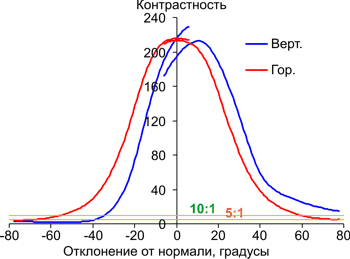

В диагональной плоскости

Контрастность.

Графики подтвердили наши визуальные наблюдения. Горизонтальные углы обзора вполне приличные — где-то 120 градусов до контраста 10:1, смотреть телевизор немного сверху можно — контраст сохраняется вплоть до 78 градусов (горб справа на первом графике показывает, что оттенки при этом меняют яркость, однако их кривые не пересекаются). Но лучше не ставить телевизор выше уровня глаз без наклона экрана вперед, так как контраст падает до 10:1 уже при 35 градусах, а черный сливается с темно-серым при 18 градусах отклонения вниз.

Выводы

Мы не будем рекомендовать использовать телевизор BBK-LT2008S в домашнем кинотеатре или, даже по совместительству, в качестве компьютерного монитора. В первом случае ограничением будет являться соотношение сторон и размер матрицы, во втором — низкое по современным меркам разрешение. В то же время, ТВ-тюнер и видеотракт телевизора позволяют получать изображение хорошего качества, поэтому телевизор отлично справляется с показом телепередач и других видеоматериалов.

Достоинства:

  • Неплохой дизайн
  • Хорошее качество изображения
  • Отличное качество приема на встроенный ТВ-тюнер
  • Относительно хороший звук встроенных динамиков

Недостатки:

  • Неудобный пульт ДУ
  • Небольшие углы обзора по вертикали
