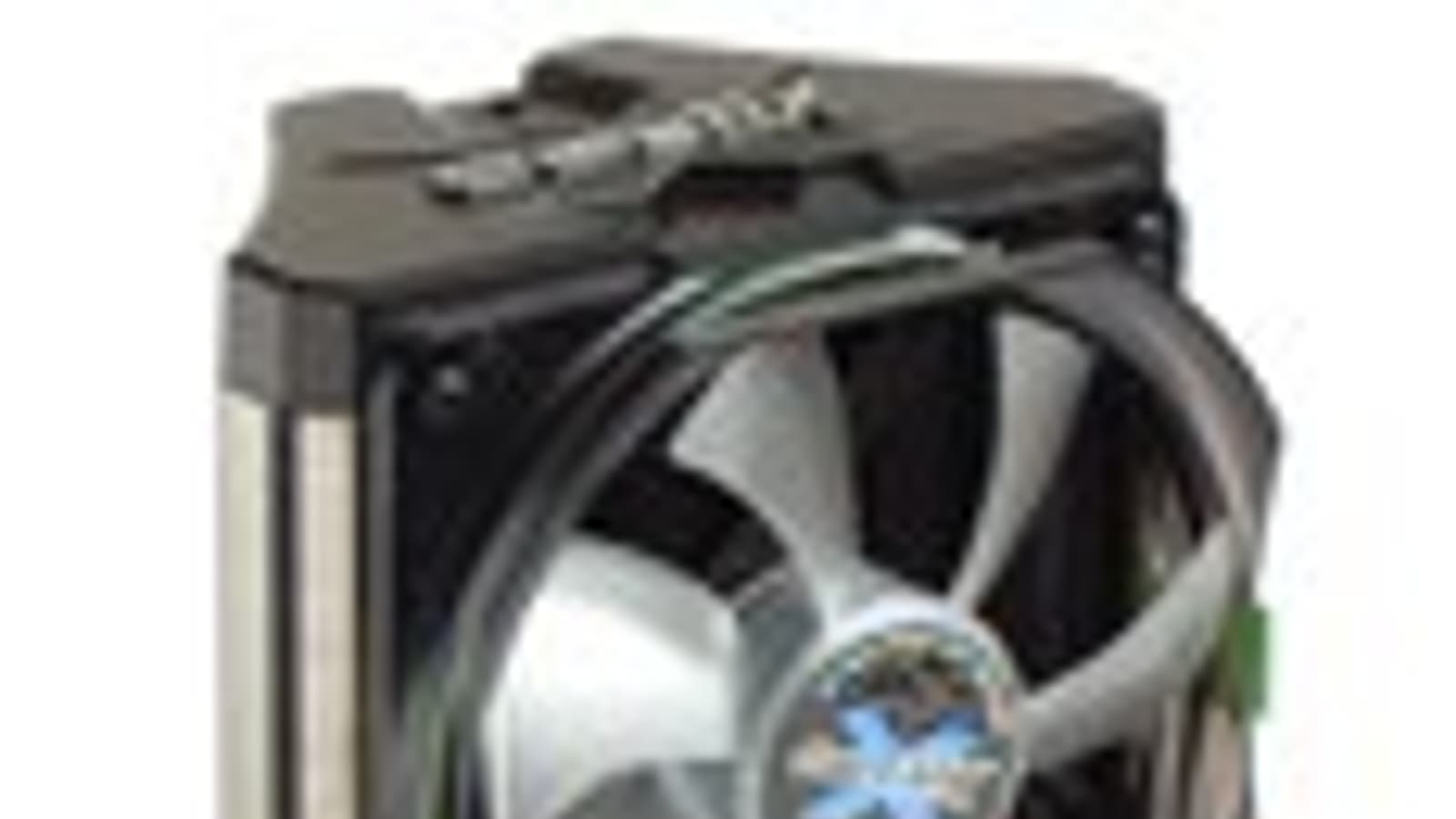

Кулер Zalman CNPS11X Extreme


Есть на белом свете редкий тип людей, которые постоянно что-то мастерят и изобретают: буквально дня не проходит, чтобы они чего-нибудь такого не нафантазировали. Из мотоцикла сварганить футуристический «луноход» (или лучше сказать — «землеход»)? Да не проблема! Из простенькой ножовочки сообразить разлапистый «швейцарский нож»? Всегда пожалуйста! Из тривиального ветряка сконструировать некое подобие «атомной электростанции»? Пустяки! Раз плюнуть! И пусть даже иногда о таких людях за глаза говорят не совсем лицеприятные вещи (и крутят пальцем у виска), именно они являются, как нынче принято выражаться, трендсеттерами, которые вносят очень существенный вклад в формирование современной технологической картины мира.

Будет вполне естественным предположить, что подобная «редкая порода» может обнаружиться и среди компаний (ведь компании — это те же люди, только организованные в иерархические и сетевые сообщества). Особенно, если покопаться в интересующей нас отрасли систем охлаждения ПК, в которой, кстати, нет слишком уж строгих технических шор, что априори создает весьма неплохие стимулы к инженерному творчеству. И надо же — так оно и получается на самом деле! Есть такая буква! Заглавная буква «Z» в звучном и совсем не типичном, для корейских компаний, наименовании «Zalman»!

Без лишнего преувеличения отметим — как раз именно эта компания является бессменным «возмутителем спокойствия» в кулеростроительной отрасли! Практически каждый ее продукт становится заметным событием и в новостной, и обзорной ленте, а некоторые модельные серии умудрились так вжиться в рынок, что до сих пор еще присутствуют в продаже, по прошествии пяти и более лет (почти немыслимое дело для такого динамично сектора, как индустрия ПК!), породив при этом множество различных «клонов». Бывали на нашей памяти и «отступления от правил» — скажем, та же серия CNPS10X, которая основана на вполне классическом башенном конструктиве. Однако и там не обошлось без оригинальной изюминки (хотя, конечно, еще вопрос: что на самом деле способствовало росту популярности этой серии — большая доля «классицизма», или меньшая — «авангардизма»?)

Касательно же кулера CNPS11X Extreme, обозначенного в титрах сегодняшнего обзора (к которому, по идее, уже давно пора бы приступить :)), то этот продукт, после экспериментов специалистов Zalman с серией CNPS10X, является «возвращением на круги своя»: здесь многое нестандартно и оригинально, вполне в фирменном стиле компании. Хорошо это для нас? Или не совсем хорошо? Что ж, давайте разберемся!

Конструктивные и эксплуатационные особенности

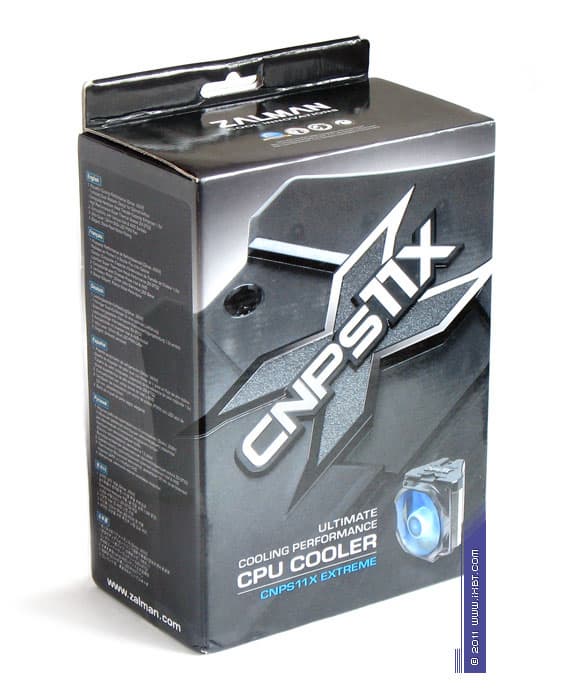

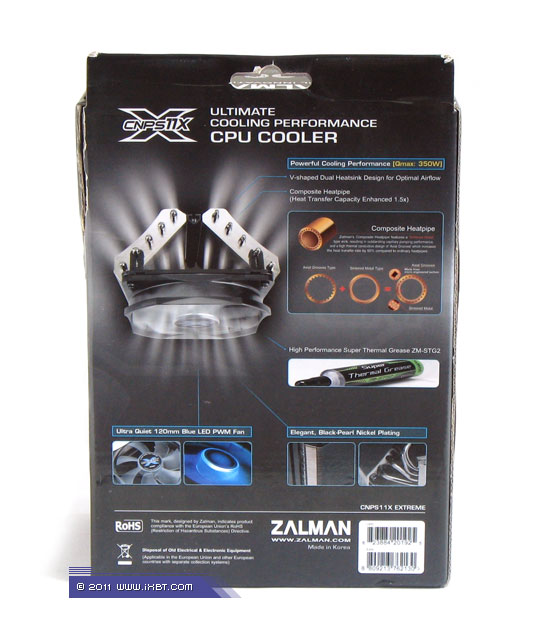

Комплектация. Продукт поставляется в большой картонной упаковке с внутренним пластиковым блистером. Упаковка оформлена в довольно строгой цветовой гамме и имеет все необходимые ориентиры, характеризующие внутреннее содержимое — богатый иллюстративный материал и подробный список техническо-эксплуатационных параметров.

Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

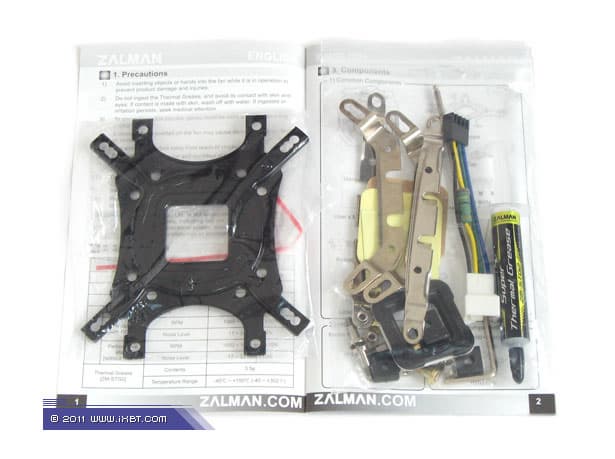

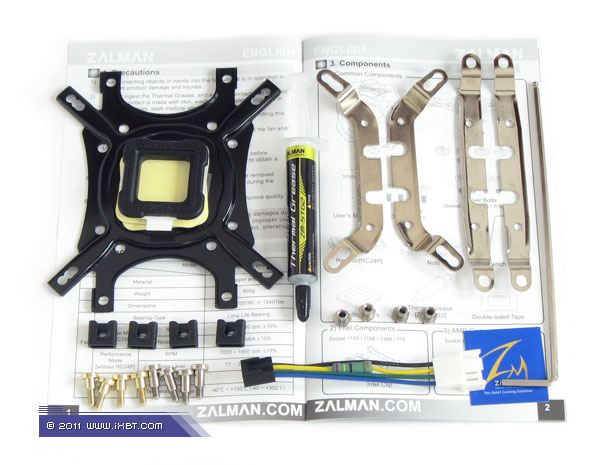

Поставка включает собственно сам кулер, комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и AMD Socket AM2/AM3), большой шприц с фирменной термопастой, переходник электропитания, фирменный стикер и техническое руководство.

Кулер Zalman CNPS11X Extreme

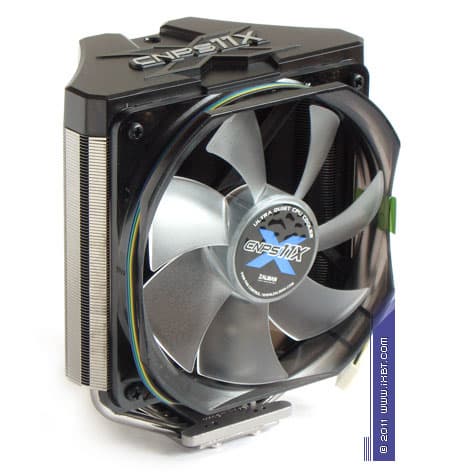

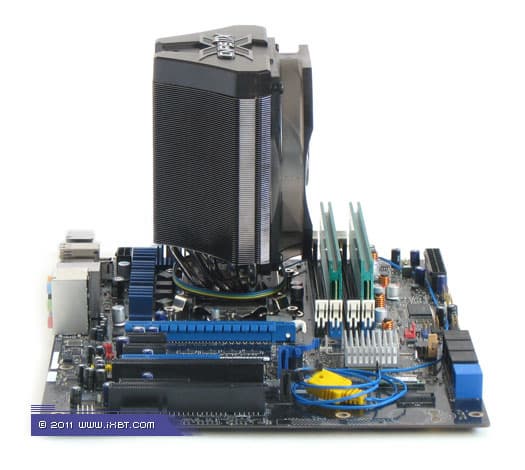

Общетехническая характеристика. Кулер представлен двухсекционным радиатором «башенного» конструктива, который оснащен предустановленным вентилятором типоразмера 120×120×25 мм. Габариты 132×80×154 мм. Вес 585 г (без учета крепежа).

Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

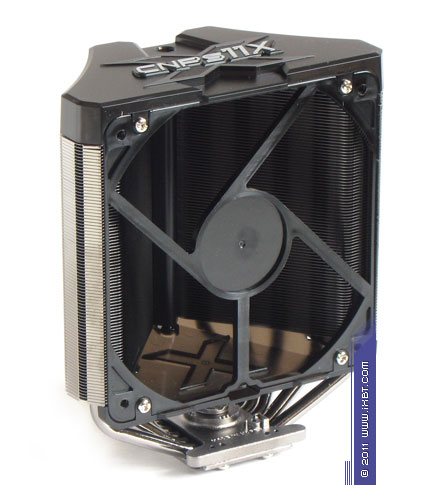

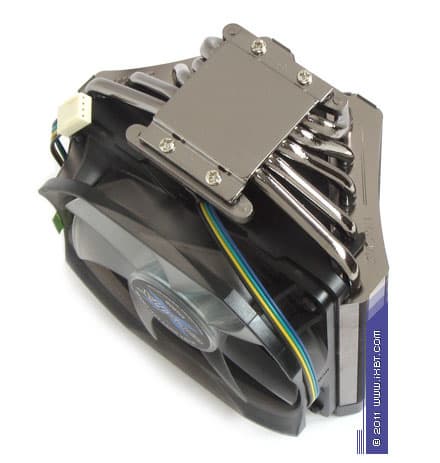

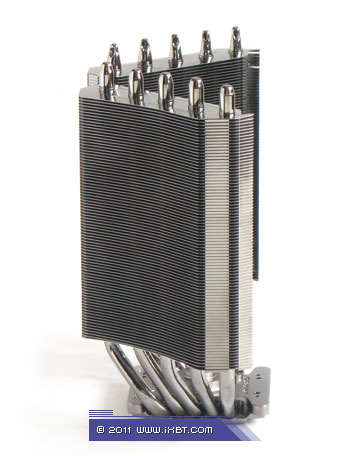

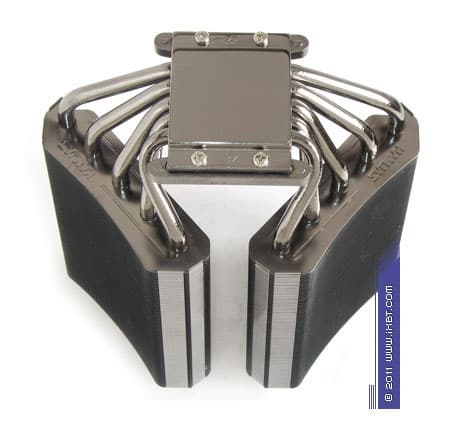

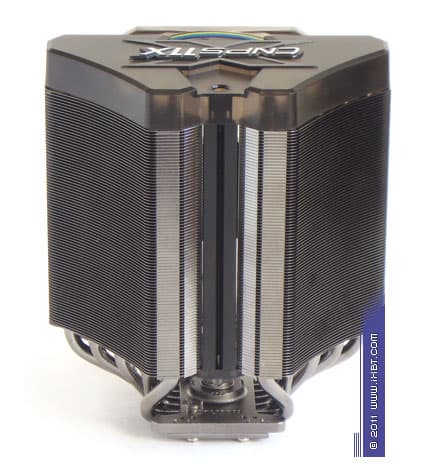

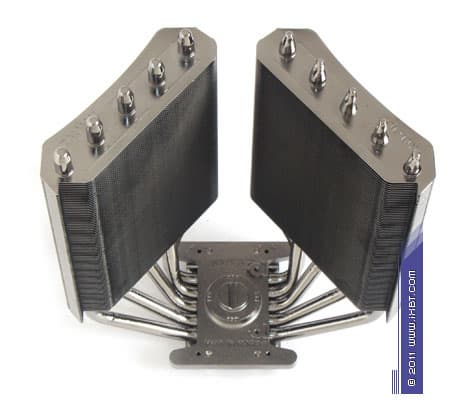

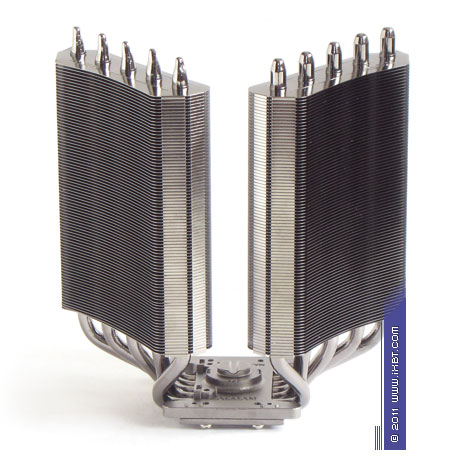

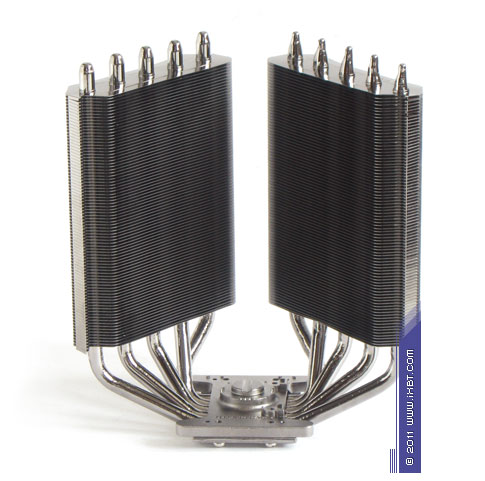

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 40×54×5 мм, пяти медных тепловых трубок диаметра 6 мм и двух секций алюминиевого V-образного оребрения (84 пластины в каждой секции, общая площадь поверхности теплообмена порядка 7500 см²).

Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

Достоинствами конструктива CNPS11X Extreme являются:

  • развитая поверхность теплообмена
  • насыщенный теплотранспорт (5 трубок)
  • размеренная постановка трубок в секции оребрения (без скученности и взаимного подогрева)
  • специализированная V-образная конфигурация радиатора, дополненная пластиковыми накладками сверху и снизу радиатора вкупе с тыльной «заслонкой», которые образуют воздуховод (такие технические мероприятия позволяют включить в вентиляционный «канал» практически всю доступную поверхность теплообмена, без образования «мертвой зоны», характерной для типовых башенных конфигураций)
  • высокое качество сопряжения всех рабочих элементов (аккуратная пайка в парах «теплосъемник-трубки» и «трубки-оребрение»)
  • добротная финишная обработка поверхности (никелировка способствует меньшему загрязнению оребрения, с сохранением его рабочих характеристик в пределах заданных)
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

Специалисты Zalman также указывают на особое внутреннее обустройство тепловых трубок радиатора CNPS11X — Composite Heatpipe, где пористая капиллярная структура (характерная для типовых трубок, применяемых в кулерах) совмещается с дополнительными конструкционными элементами-канавками (характерными для крупногабаритных тепловых трубок увеличенного диаметра, 10 мм и более). Однако применительно к тепловым трубкам процессорных систем охлаждения, которые обычно работают в режимах с относительно невысокой тепловой нагрузкой (до 200 Вт), подобные нововведения, если подходить к ним технически строго, на поверку не дают сколько-нибудь существенных преимуществ перед классическим вариантом «порошковой» капиллярной структуры (sintered wick structure, в англоязычной терминологии).

Экспертно-техническая оценка радиатора: отлично.

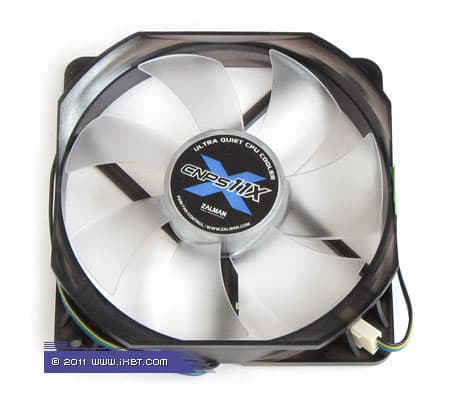

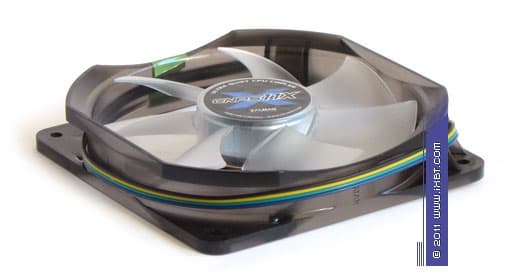

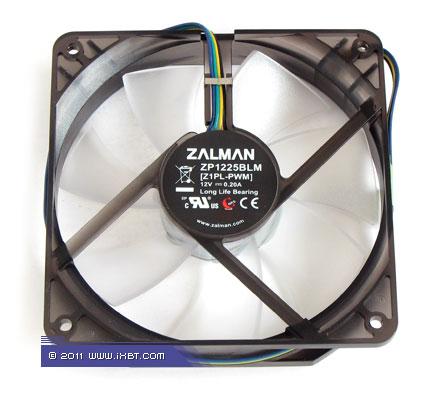

Конструктивные особенности (вентилятор). Кулер укомплектован фирменным вентилятором (модель ZP1225BLM, номинальная скорость вращения крыльчатки 2000 об/мин).

Кулер Zalman CNPS11X Extreme

К сильным сторонам этого вентилятора можно отнести:

  • умеренно-агрессивную аэродинамику с неплохим напором
  • добротную механику (улучшенный подшипник скольжения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговые компоненты (прозрачный пластик крыльчатки, четыре ярко-голубых светодиода)
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

В техническом плане ZP1225BLM идентичен штатной «вертушке» известного кулера CNPS10X Performa (модель ZP1225ALM) — вместе с отмеченными достоинствами, он также наследует неоптимальные шумовые характеристики ZP1225ALM на повышенных оборотах (с заметной аэродинамической составляющей — так называемым «гулом крыльчатки», который выделяется в шуме при скорости более 1300 об/мин). Тем не менее, за вычетом этого нюанса, каких-то других слабых сторон вентилятор ZP1225BLM не обнаруживает.

Экспертно-техническая оценка вентилятора: отлично.

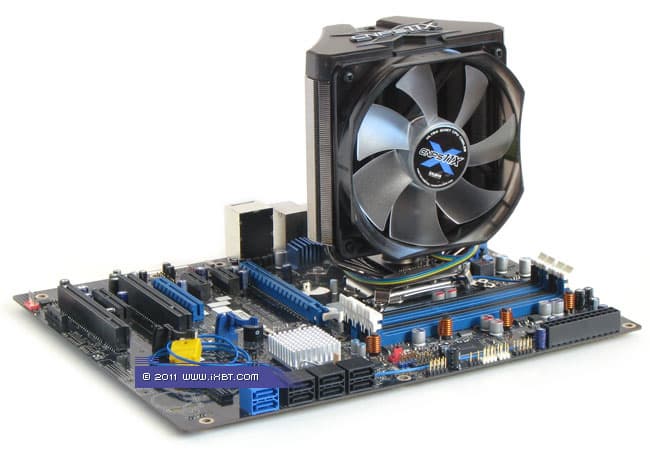

Эксплуатационная эргономика. Новая серия CNPS11X перенимает от своих предшественников не только вентилятор, но и инсталляционный комплекс, который хорошо зарекомендовал себя в рамках кулера CNPS10X Performa. Уже знакомые нам крепежные планки (две пары, одна специализирована под сокеты Intel LGA775/1156/1155/1366, другая — под AM2/AM3) задействованы тут в очень похожих установочных процедурах — сначала они фиксируются непосредственно на радиаторе, и далее с помощью шестигранного ключа прикручиваются винтами к универсальной пластине-супинатору, оснащенной предварительно собранными монтажными приспособлениями (гайки в пластиковых ограничителях, прокладки-уплотнители).

Кулер Zalman CNPS11X Extreme

В общем и целом, этот комплект представляется вполне удобным — инсталляция кулера обходится без излишних манипуляций, с обеспечением комфортной и надежной посадки радиатора во всех совместимых сокетах, будь то платформы Intel, или же AMD. Так что, как и в случае с CNPS10X Performa, здесь мы вновь можем похвалить специалистов Zalman — теперь уже не за модные нынче «инновации» (которые нередко попадают не туда, куда нужно), а просто за добросовестную адаптацию проверенных (и хорошо отлаженных) средств к новым техническим реалиям.

Эксплуатационными плюсами CNPS11X Extreme также засчитываются:

  • высокоэффективная термопаста ZM-STG2
  • дополнительный переходник электропитания вентилятора (RC24P)
  • широкий диапазон ШИМ-регулировки (300-2000 об/мин)
Кулер Zalman CNPS11X Extreme
Кулер Zalman CNPS11X Extreme

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, результативность CNPS11X Extreme при максимальном обесшумливании далека от идеальной: он уступает практически всем серьезным соперникам и вместе с родственным кулером более низкого класса — CNPS10X Performa, замыкает ряды аутсайдеров этого тестового режима. Впрочем, такие показатели вряд ли можно назвать неожиданными, ведь те же модели Scythe Kama Angle или Kama Cross, которые в идеологическом наполнении близки к CNPS11X Extreme, никогда не блистали какой-то выдающейся эффективностью в сборках с тихоходными вентиляторами. И даже если учесть тот факт, что радиатор нашего подопытного «обрамлен» специализированным воздуховодом, его плотное V-образное оребрение по-прежнему требует усиленного напора со стороны вентилятора. В этом смысле весьма красноречиво выглядит сборка CNPS11X Extreme, оснащенная эталонным вентилятором серии Slip Stream — наблюдаем пусть небольшое, но все-таки отставание от штатной конфигурации, что указывает на сугубо негативное влияние более слабого напора «тихони» Slip Stream, дополнительно подтверждая неприспособленность CNPS11X Extreme к обесшумленным функциональным режимам.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, с повышением рабочих оборотов вентиляторов каких-то кардинальных изменений в конкурентной расстановке не отмечается — CNPS11X Extreme старается изо всех сил, но выйти за рамки объективных лимитов своего конструктива он все еще не может. И в случае со штатной конфигурацией, и в случае с дополнительной тестовой сборкой напора вентилятора явно не хватает, чтобы продуть плотное оребрение! Ситуацию также усугубляют температурные показатели, формально превышающие порог безопасного функционирования процессора. То есть, чтобы обеспечить нормативное охлаждение при реальных тепловых нагрузках порядка 180—190 Вт, пользователю придется либо повышать скорость вентилятора до следующей референсной отметки, либо обращаться к каким-то другим, более эффективным решениям. Будьте внимательны!

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Вот он — момент истины! Наконец-то «страдальцу» CNPS11X Extreme удается вырваться из порочного круга! Конечно, его показатели все еще далеки от чемпионских высот, но общая расстановка сил меняется, и весьма существенно — теперь CNPS11X Extreme держится на подобающем для хай-эндового продукта уровне, лишь немного уступая таким серьезным соперникам, как Scythe Mugen 2 и Thermaltake Frio. Довольно интересным оказывается и перекрестное сравнение с тестовой сборкой, оснащенной вентилятором Slip Stream — она получает некоторое преимущество перед штатной конфигурацией, по всей видимости, за счет повышенной скорости потока, генерируемого вентилятором (то есть, для оборотов 900 об/мин и более, «проницаемость» оребрения CNPS11X Extreme в большей мере определяется чистовой скоростью потока, а не статическим давлением). Все это дает очень весомые основания ожидать от нашего подопытного по-настоящему достойной результативности при эргономичных скоростных установках вентилятора.

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Итак, наши прогнозы получают вполне четкое подтверждение: CNPS11X Extreme демонстрирует весьма интересные показатели, уверенно соперничая с известными гигантами охлаждения — Noctua NH-D14 и Scythe Mine 2. Пожалуй, именно этот режим следует засчитать наиболее оптимальным для его практического использования, о чем также свидетельствует весьма неплохое месторасположение CNPS11X Extreme в итоговом рейтинге, составленным по величинам соотношения эффективность-шум. Тем не менее, если подойти к делу, так сказать, со всей строгостью закона, то при сопоставлении CNPS11X Extreme и продукта более низкого класса — CNPS10X Performa, хорошо видно, что наш сегодняшний подопытный уходит от него совсем недалеко, и каких-то действительно реальных преимуществ не выявляет. А значит, специалистам Zalman здесь еще есть над чем поразмыслить! И над чем поработать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Каким бы позитивным ни был наш настрой после финальных аккордов в испытаниях сегодняшнего тестового объекта, все-таки нужно признать: CNPS11X Extreme — продукт весьма неоднозначный! Здесь легко можно провести параллели с чисто имиджевой серией CNPS9900 — конечно, «новичок» CNPS11X Extreme очень хорош не только в плане стиля, но и в функциональном отношении, особенно для эргономичных шумовых режимов (где он почти на равных соперничает с гигантами воздушного охлаждения — Noctua NH-D14 и Scythe Mine 2, и нисколько не тушуется своих легковесных и визуально «худощавых» форм), тем не менее, его результативность в обесшумленных рабочих режимах явно оставляет желать лучшего. Причем, подобное поведение обусловлено как раз теми конструктивными особенностями, которые, собственно говоря, и создают оригинальный образ CNPS11X Extreme: в нем как бы уже изначально была заложена своего рода инженерно-техническая дилемма со строгими условиями — или «уникальный конструктив плюс отличная результативность с высокооборотистым вентилятором», или «скучный конструктив плюс отличная результативность с тихоходным вентилятором». Как видим, весь свой молодецкий задор CNPS11X Extreme потратил в пользу первого решения. А это, понятное дело, подходит далеко не всем компьютерным энтузиастам.

Что ж, по итогам нашего исследования, за оригинальные конструктивные наработки кулер Zalman CNPS11X Extreme получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Zalman новых успехов и свершений в деле создания хай-эндовых кулеров, которые, следуя доброй традиции, еще не раз смогут порадовать потребителя истинно оригинальным и интересным комплексом технических качеств. Ну, а вынесение итогового вердикта касательно всей модельной серии CNPS11X мы пока отложим. До появления кулеров, предположительно поименованных CNPS11X Quiet и CNPS11X Performa. ;)

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(1)
