Пятерка премиум-кулеров от ASUS, Noctua, Scythe, Thermalright и Thermaltake



Часть 1. ASUS Royal Knight

Noctua NH-C12P

Комплектация. Продукт поставляется в красочной картонной упаковке (с такой же экологичной внутренней выкладкой из картона). Упаковка Noctua традиционно отличается богатым иллюстративным материалом — расписаны все технические детали о продукте, с четкими и внятным указанием ключевых параметров.

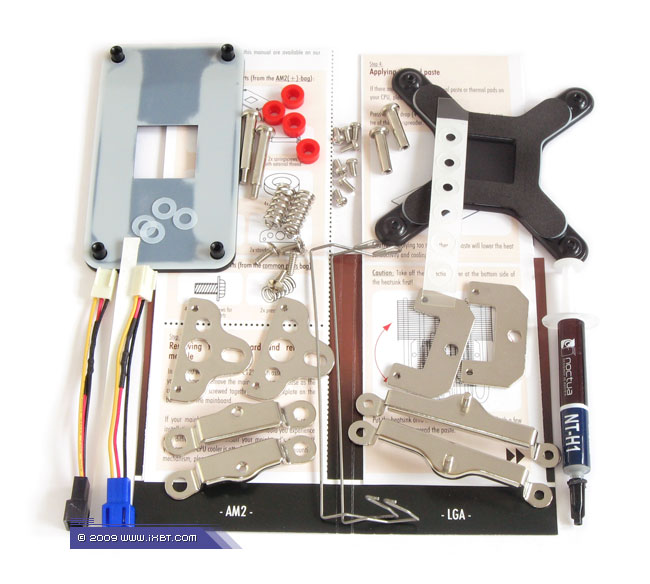

Поставка включает радиатор, вентилятор (артикул NF-P12), отсортированный набор фирменного крепежа SecuFirm (поддерживаются платформы Intel LGA775 и AMD Socket AM2), фирменную термопасту NT-H1, инструктивный буклет, а также дополнительные примочки (переходники электропитания, крепежные клипсы и смягчающие прокладки, предназначенные для набортного вентилятора).

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм. Габариты 126×152×115 мм. Вес 725 г (без учета крепежа).

Конструктивные особенности (радиатор). «Рабочее тело» кулера образует комбинация составного медно-алюминиевого теплосъемника 60х45х12 мм, 6 медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (44 пластины, из них 15 напрямую контактируют с теплосъемником, общая площадь поверхности теплообмена составляет порядка 4500 см2).









Достоинствами конструктива NH-C12P являются:

  • широкий шаг размещения пластин (3 мм)
  • высокое качество сопряжения рабочих элементов (пайка в парах «теплосъемник-трубки», «теплосъемник-оребрение» и «трубки-оребрение»)
  • дополнительное взаимодействие теплосъемника и оребрения в подсекции из 15 пластин (что дает некоторую термическую разгрузку теплосъемника)
  • размеренная постановка трубок в оребрении (без скученности и взаимного подогрева)
  • специализированный волнообразный профиль кромки пластин (облегчает аэродинамическое взаимодействие вентилятора и радиатора)
  • добротная финишная обработка всех элементов (никелировка), с сопутствующими конструкционными улучшайзерами (4 стальных стержня, скрепляющие оребрение, вырезы-упоры в пластинах)

Спорным моментом выступают «проемы» в боковинах оребрения, которые потенциально занижают эффективность радиатора (но в процедурах инсталляции без них, увы, не обойтись).

Экспертно-техническая оценка радиатора: отлично.

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором NF-P12 (номинальная скорость вращения крыльчатки 1300 об/мин).

В качестве сильных сторон этого вентилятора можно выделить:

  • специализированную аэродинамику (уплотненное «рабочее поле» с очень хорошим напором, улучшайзеры Vortex Control Notches — «зубцы» на задней кромке лопасти)
  • превосходную механику (SSO-Bearing, продвинутый гидродинамический подшипник с магнитным стабилизатором вала)
  • добротную электронику (SC-Drive, управляющая схема с «мягкой» коммутацией обмоток)

Слабых сторон в конструктиве NF-P12 не обнаруживается даже при самом строгом рассмотрении предмета.
Экспертно-техническая оценка вентилятора: отлично.

Эксплуатационная эргономика. Инсталляционный комплекс продукта предстает излишне усложненным: установочные процедуры на платформе Intel LGA775 включают достаточно трудоемкую фиксацию специализированных крепежных приспособлений, не легче обстоит дело и с платформой AMD Socket AM2, где ситуацию дополнительно усугубляет обязательный демонтаж стандартной рамки сокета. Впрочем, фирменный крепеж SecuFirm располагает и вполне очевидными достоинствами, компенсирующими пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» надежность фиксации радиатора на материнской плате.

Хорошим дополнением к эксплуатационному потрету NH-C12P выступают:

  • высокоэффективная термопаста NT-H1
  • переходники электропитания L.N.A и U.L.N.A, понижающие обороты вентилятора (до 1100 об/мин и 900 об/мин соответственно, с последовательным включением — до 600 об/мин)
  • удлиненная проводка электропитания вентилятора NF-P12 (40 см), облегчающая его подключение к доступным разъемам материнской платы


Экспертно-техническая оценка эксплуатационных параметров: отлично.

Часть 3. Scythe Mugen 2
Часть 4. Thermalright IFX-14
Часть 5. Thermaltake BigTyp 14Pro
Часть 6. Результаты тестовых испытаний, сводная итоговая таблица
Часть 7. Дополнительные тестовые испытания. Исследование двухвентиляторных сборок Scythe Mugen 2 и Thermalright IFX-14, а также некоторые практические аспекты использования испытуемых кулеров. Итоги эксперимента
Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулер Noctua NH-C12P предоставлен Noctua
