Корпусные вентиляторы Corsair размером 140 мм: ML140 Pro LED Blue и AF140 Quiet Edition

В данной статье рассмотрены две модели корпусных вентиляторов типоразмера 140 мм компании Corsair: ML140 Pro LED Blue и AF140 Quiet Edition. Вентиляторы данного форм-фактора могут устанавливаться в качестве приточно-вытяжных в компьютерных корпусах или на большого размера радиатор жидкостной системы охлаждения.

Содержание:

Паспортные характеристики и цена

ПроизводительCorsair
Название моделиML140 Pro LED BlueAF140 Quiet Edition
Код моделиCO-9050048-WWCO-9050009-WW
Сокращение в статьеCorsair ML140 Pro LEDCorsair AF140 Quiet Edition
Размер, мм140×140×25
Масса, гНет данных
Управление ШИМЕстьНет
Скорость вращения, об/мин400—20001150
Воздушный поток, м³/ч (фут³/мин)34—165 (20—97)115 (67,8)
Статическое давление, Па (мм H2O)1,96—29,4 (0,2—3,0)8,24 (0,84)
Уровень шума, дБА16—3724
Максимальный потребляемый ток, А0,2760,1 или 0,15
Описание на сайте производителя:corsair.comcorsair.com
Цена на сайте производителя$34,99$24,99
Средняя цена по данным Яндекс.МаркетT-14180111T-8332249
Предложения по данным Яндекс.МаркетL-14180111-5L-8332249-5

Corsair ML140 Pro LED Blue

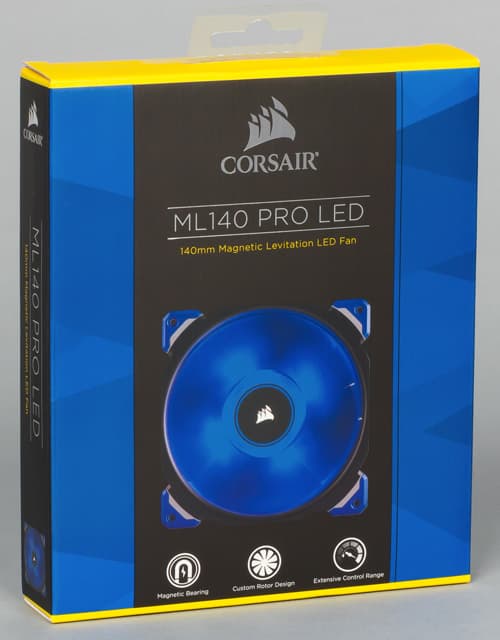

Коробочка из плотного картона имеет яркое оформление.

Corsair ML140 Pro LED Blue

На гранях коробочки изображен сам вентилятор, перечислены его основные особенности (есть немного текста и на русском языке), а также приведены технические характеристики продукта. Вентилятор защищен вставкой-поддоном из картона с двойными стенками. Корпус вентилятора, изготовленный из прочного пластика, массивный, есть ребра жесткости, стойки к центральной части толстые. Для обычного ПК такое усиленное исполнение выглядит избыточным, поэтому его стоит воспринимать как элемент дизайна.

Corsair ML140 Pro LED Blue

Corsair ML140 Pro LED Blue

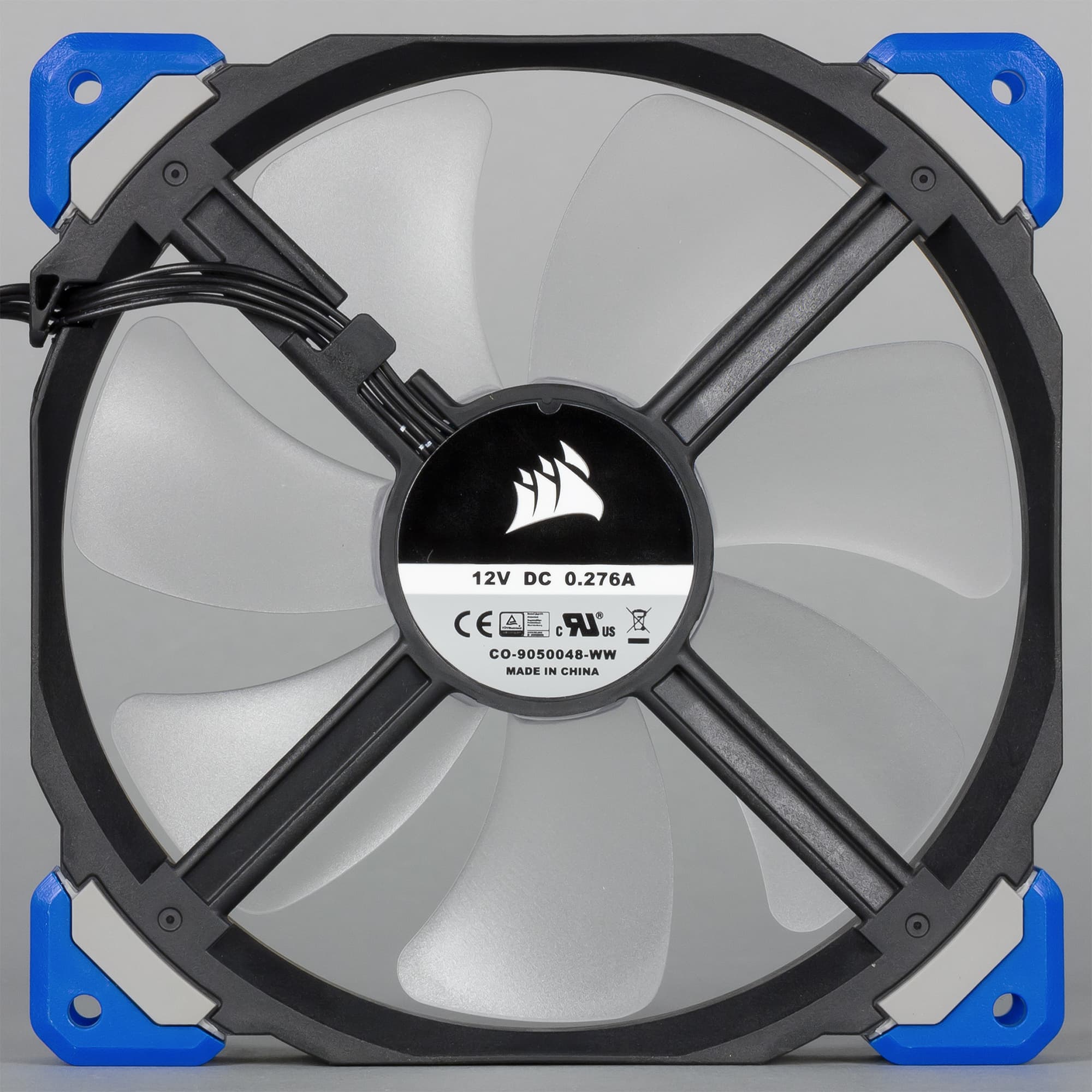

Проушины выполнены в виде отдельных деталей из твердого и прочного пластика в данном подвиде вентилятора — синего. К корпусу они крепятся через проставки из упругого пластика.

Corsair ML140 Pro LED Blue

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости проставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может, и эти детали можно также рассматривать в качестве элементов дизайна.

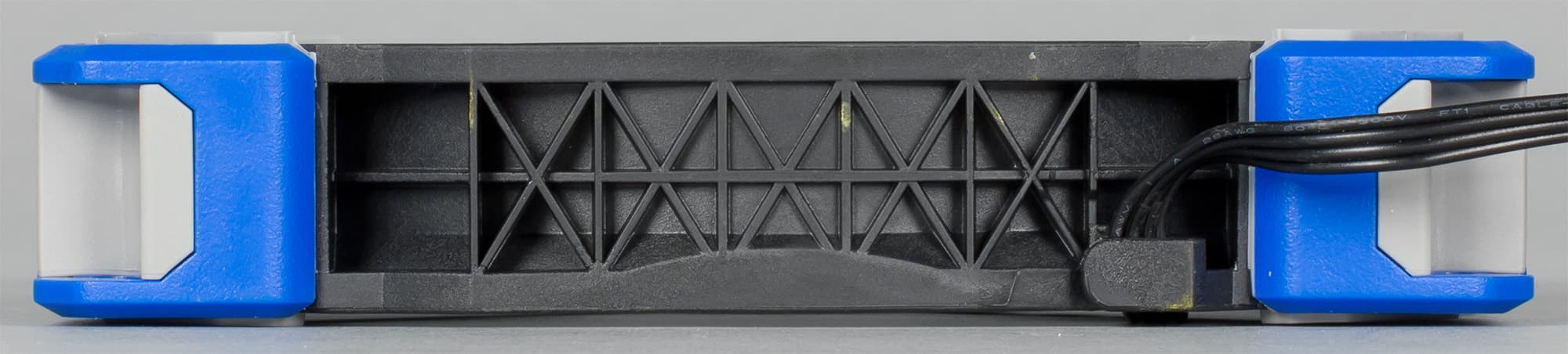

К особенностям конструкции, которые как-то могут влиять на аэродинамические и шумовые характеристики вентилятора, можно отнести следующее: закругленные на входе и скошенные на выходе внутренние края кожуха, скругленные и скошенные по направлению вращения стойки, тонкие, но широкие лопасти со скругленными краями, шершавая поверхность корпуса и крыльчатки.

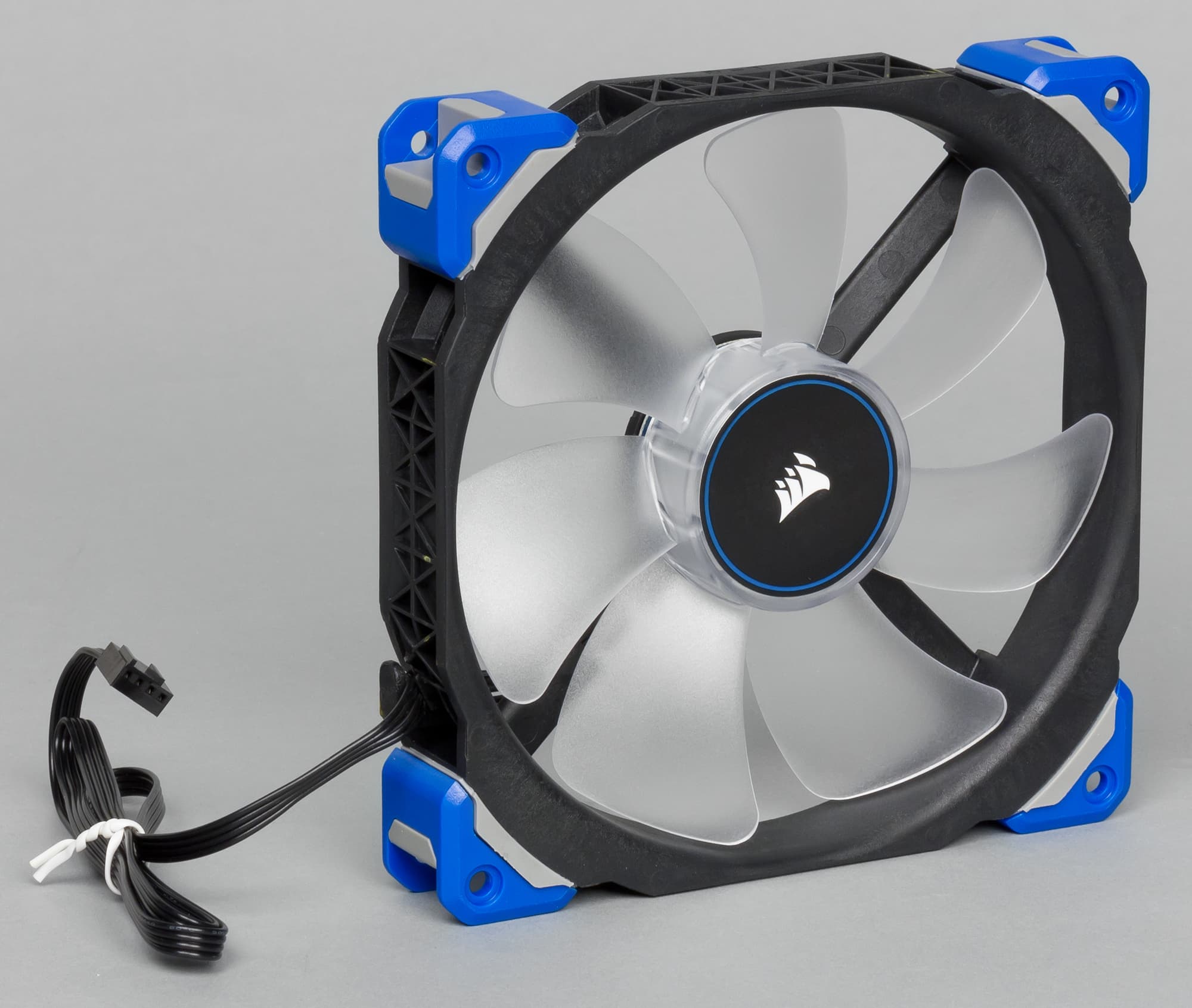

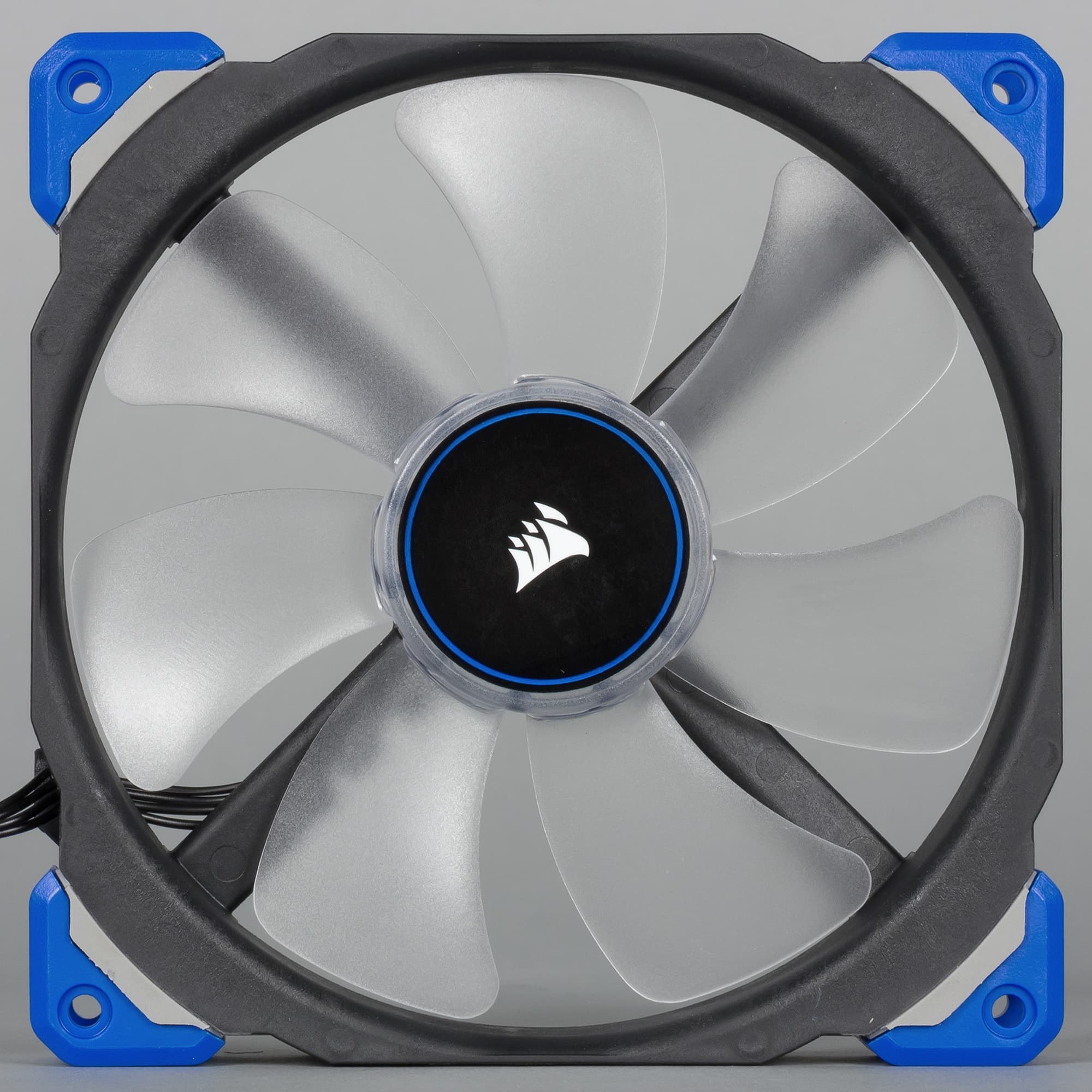

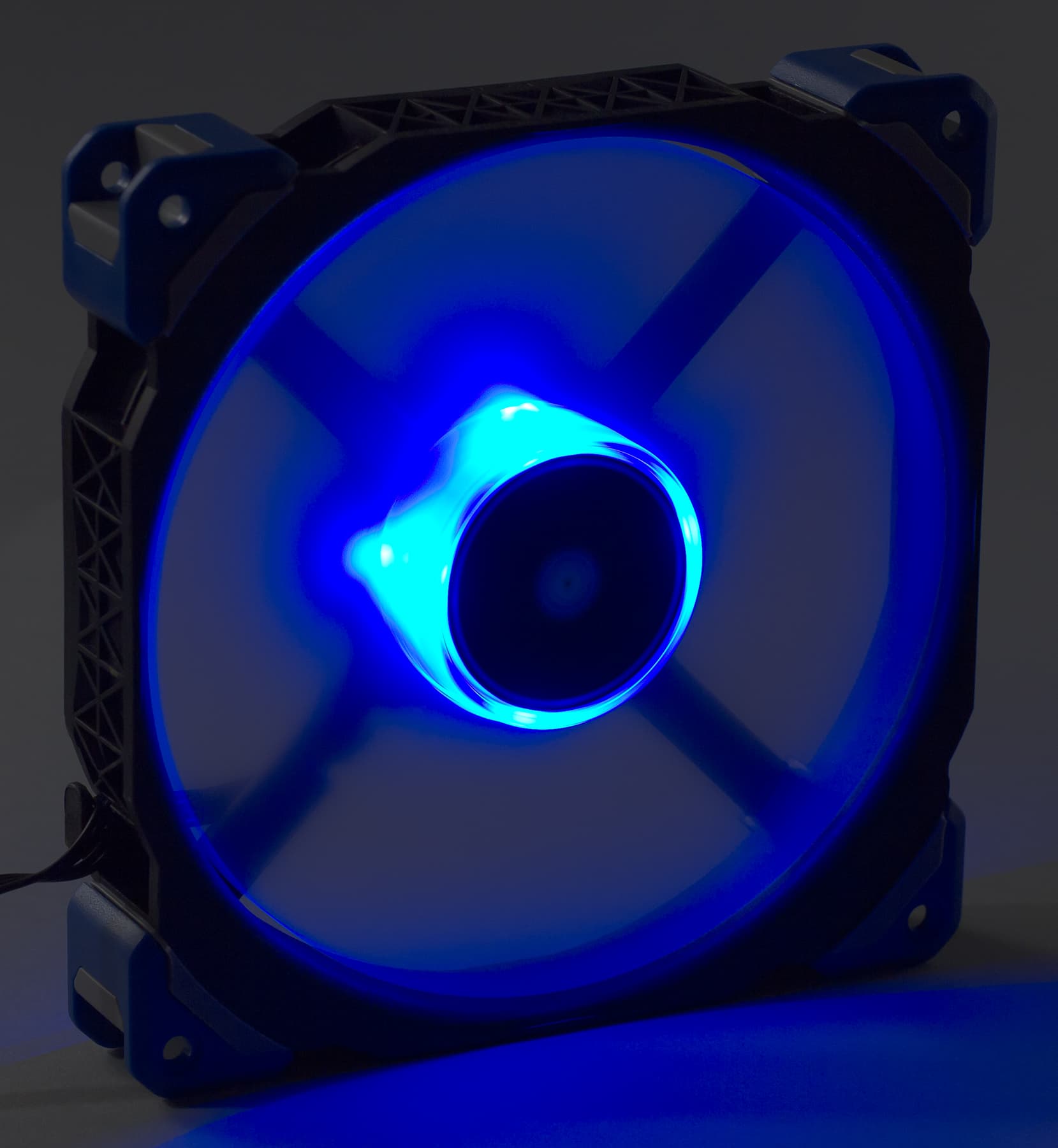

Крыльчатка изготовлена из прочного прозрачного пластика. В центральной части под ротором установлены четыре в данном подвиде модели синих светодиода, которые ровно светятся при работе вентилятора.

Corsair ML140 Pro LED Blue

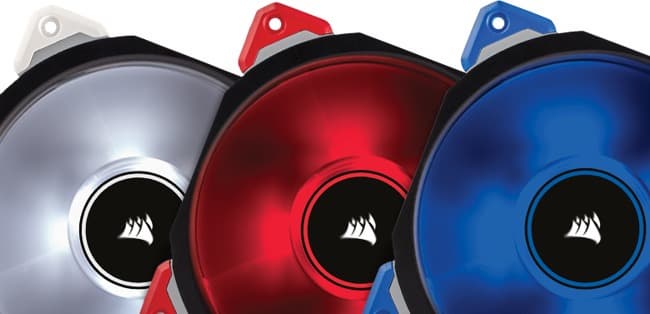

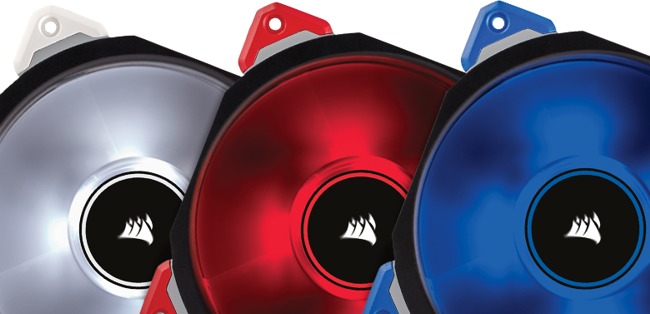

Всего производитель обещает три варианта подсветки у трех модификаций вентиляторов серий ML1х0 Pro LED: синюю, красную и белую.

Corsair ML140 Pro LED Blue

Впрочем, с технической точки зрения больший интерес представляет не подсветка, а магнитная левитация, которая используется в вентиляторе. Производитель заявляет, что магнитная левитация обеспечивает снижение шума, повышает производительность и увеличивает срок службы. На сайте Corsair можно найти документ с информацией о вентиляторах серии ML, из которого мы приведем схему привода.

Corsair ML140 Pro LED Blue

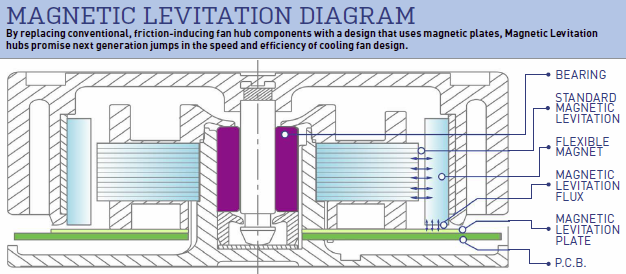

Из нее следует, что в данном случае магнитная левитация частично поддерживает ротор в подвешенном состоянии. В теории это может снизить нагрузку на подшипник и действительно обеспечить заявляемые преимущества. К сожалению, разобрать вентилятор, без потери его работоспособности, с виду невозможно, поэтому как это выглядит в реальности, мы не демонстрируем. Кстати, на вентилятор предлагается пятилетняя гарантия.

Скорость вращения регулируется с помощью ШИМ по отдельному проводу (хотя никто не запрещает и менять напряжение питания). Соответственно, вентилятор оснащен четырехпроводным кабелем со стандартным разъемом. Кабель просто плоский, без декоративной оболочки, то есть он обладает минимальным аэродинамическим сопротивлением и ни за что не будет цепляться во время монтажа вентилятора в корпус.

Corsair ML140 Pro LED Blue

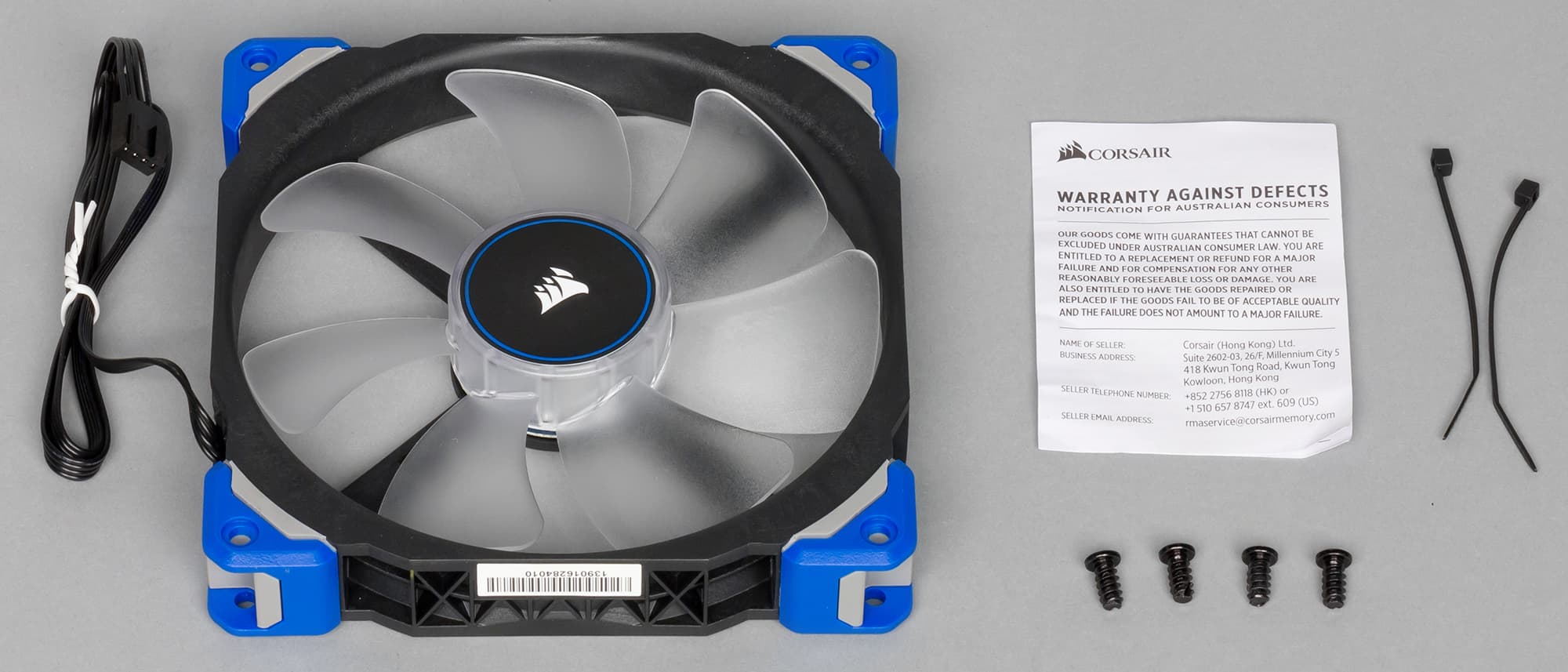

В комплект поставки входят четыре самореза, две короткие черные пластиковые стяжки (видимо, для фиксации кабеля) и листик с описанием гарантии.

Corsair ML140 Pro LED Blue

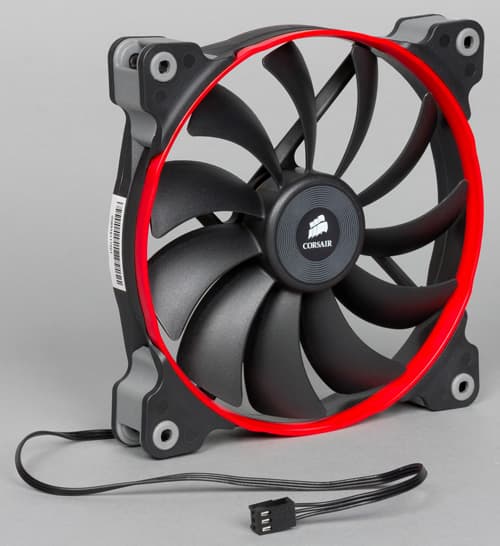

Corsair AF140 Quiet Edition

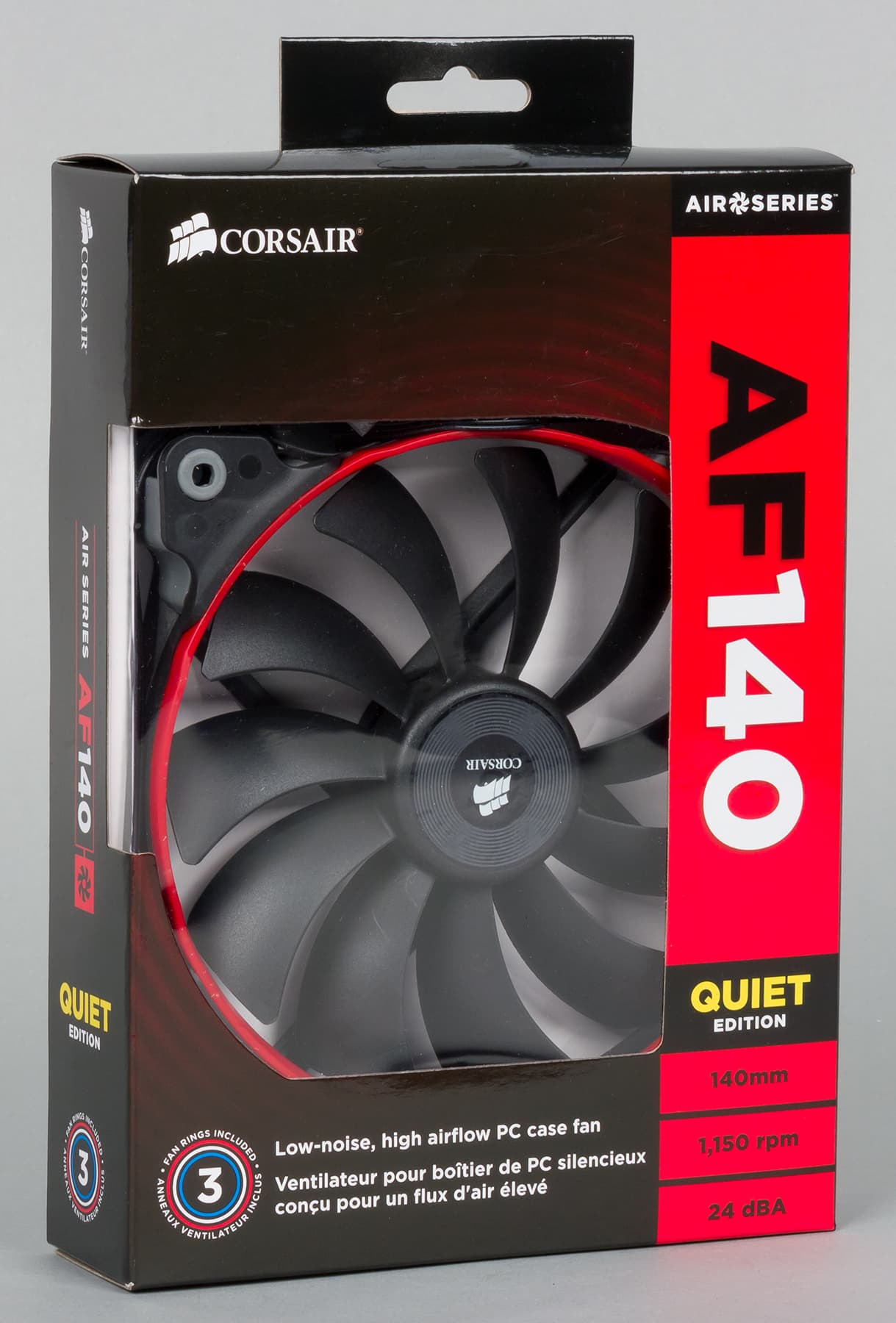

Коробочка из плотного картона имеет яркое оформление. Находящийся внутри вентилятор видно сквозь окно, прикрытое жестким прозрачным пластиком.

Corsair AF140 Quiet Edition

На гранях коробочки показан вариант установки этих вентиляторов в корпус, перечислены его основные особенности (есть абзац текста и на русском языке), а также приведены технические характеристики продукта. Вентилятор защищен вставкой-поддоном из гофркартона. Корпус вентилятора изготовлен из прочного пластика.

Corsair AF140 Quiet Edition

Corsair AF140 Quiet Edition

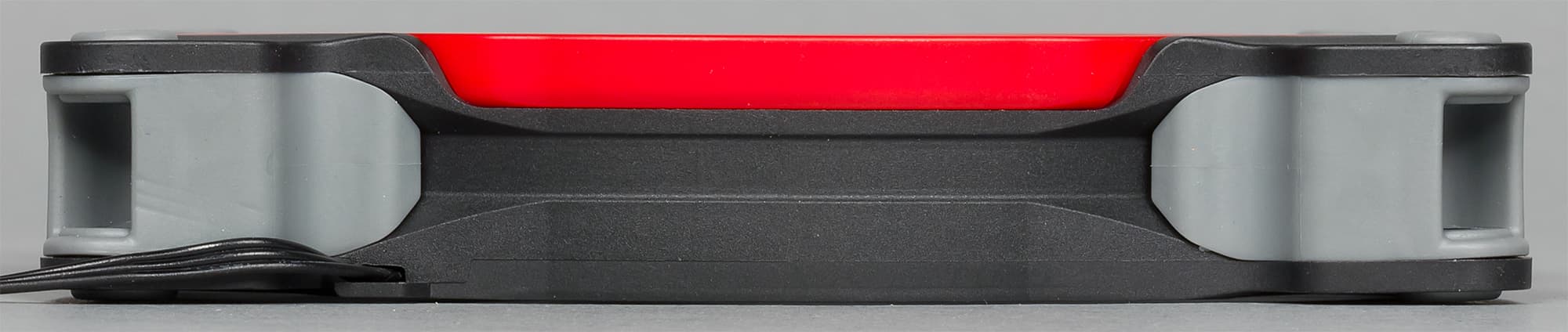

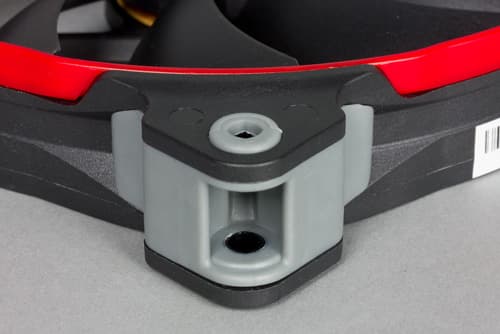

Проушины и кожух составляют единое целое, но внутрь проушин вставлены элементы из упругого пластика, которые немного выходят наружу через большие отверстия в проушинах. При этом в отверстия этих элементов утоплены гильзы из твердого пластика.

Corsair AF140 Quiet Edition

В итоге при установке в корпус кожух вентилятора прилегает к панелями корпуса через упругий элемент, и между крепежным саморезом и кожухом вентилятора также нет жесткой связи. По замыслу разработчиков это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости элементов из упругого пластика, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может, и эти детали можно все также рассматривать в качестве элементов дизайна.

К особенностям конструкции, которые как-то могут влиять на аэродинамические и шумовые характеристики вентилятора можно отнести следующее: скошенные на выходе внутренние края кожуха, скошенные по направлению вращения три стойки из четырех и скругленный профиль четвертой с пропущенным кабелем, тонкие узкие лопасти со скругленными краями.

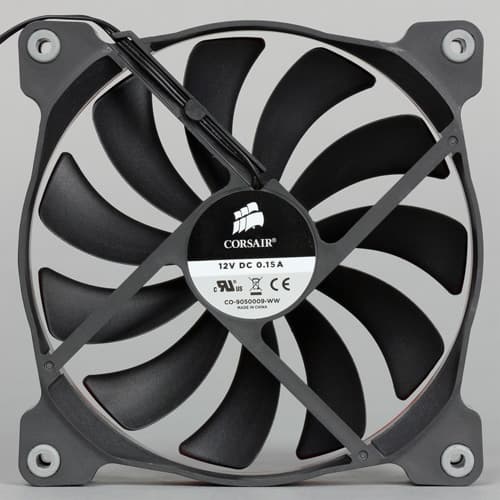

Corsair AF140 Quiet Edition

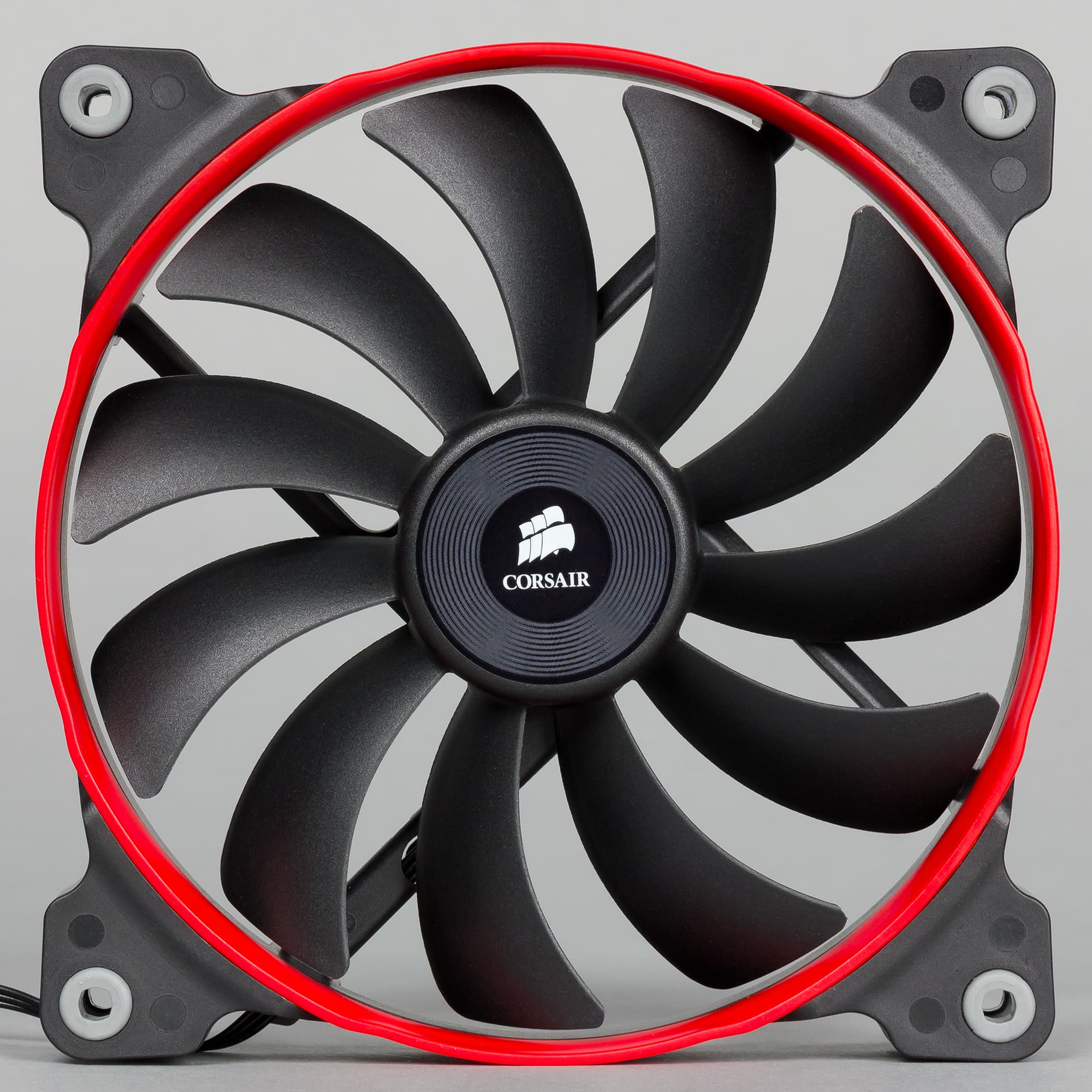

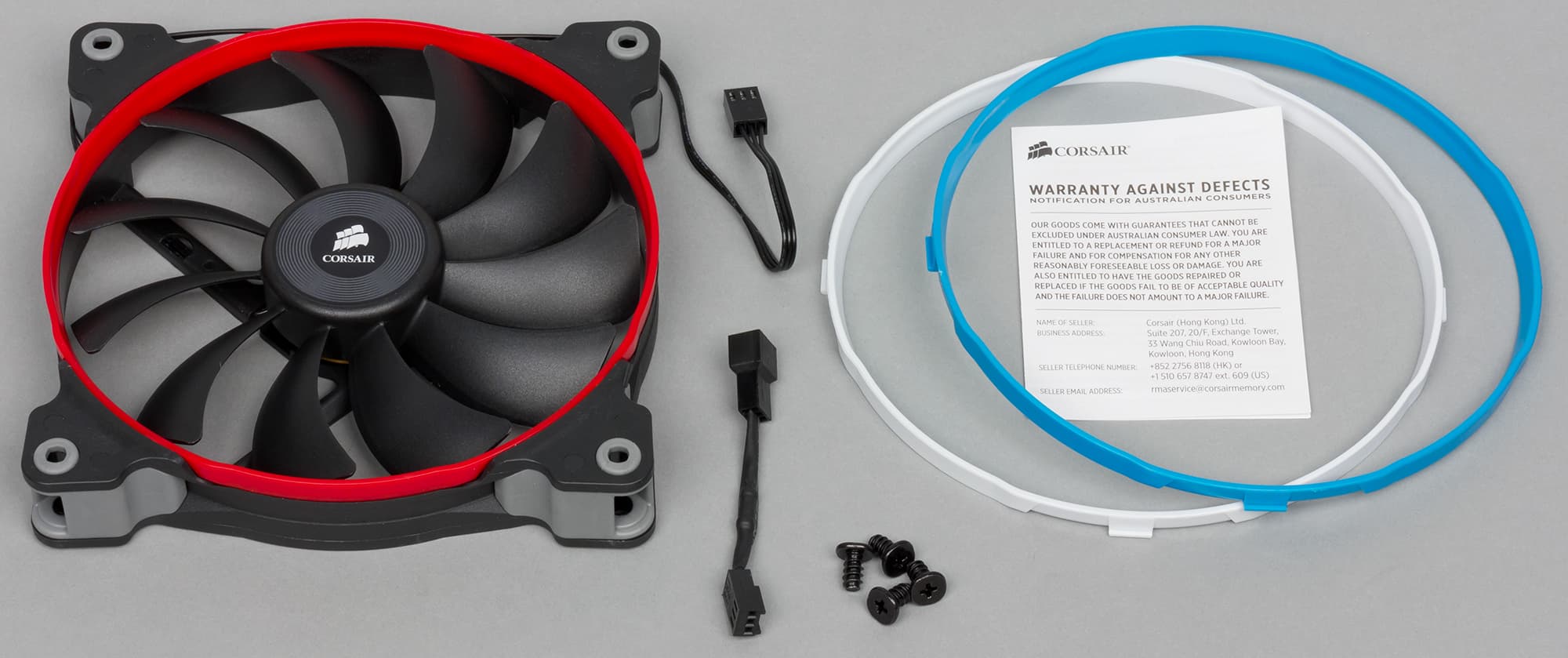

Крыльчатка изготовлена из прочного черного пластика. Декоративным элементом является сменное кольцо из пластика. В комплекте три таких кольца — красное, голубое и белое. Картинка на боковой грани коробки подсказывает, как снять кольцо, поддев его плоской отверткой.

Corsair AF140 Quiet Edition

Скорость вращения регулируется с помощью изменения напряжения питания (указан рабочий диапазон напряжения 7—12 В). Соответственно, вентилятор оснащен трехпроводным кабелем со стандартным разъемом. Кабель просто плоский, без декоративной оболочки, то есть он обладает минимальным аэродинамическим сопротивлением и ни за что не будет цепляться во время монтажа вентилятора в корпус. В комплект поставки входят четыре самореза, три кольца (красное уже установлено на кожухе), вставка в кабель для снижения скорости вращения и листик с описанием гарантии.

Corsair AF140 Quiet Edition

Раз нет особых оговорок, то нужно считать, что на этот вентилятор предлагается стандартная для вентиляторов Corsair двухлетняя гарантия.

Тестирование

Приведем результаты ряда измерений.

Название моделиML140 Pro LED BlueAF140 Quiet Edition
Габариты, мм140,5×140,5×27,5140×140×25
Масса, г232180
Длина кабеля вентилятора, см5930
Максимальный потребляемый ток, А0,230,07/0,06*
Напряжение запуска, В (КЗ** = 100%)2,93,8/4,2*
Напряжение остановки, В (КЗ** = 100%)2,83,7/3,8*
* установлена вставка
** коэффициент заполнения ШИМ

Комплектная к AF140 Quiet Edition вставка имеет длину в 48 мм (гибкая часть). В этой вставке в разрыв плюсового провода питания вставлен резистор сопротивлением 30 Ом и мощностью предположительно 0,5-1 Вт.

Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

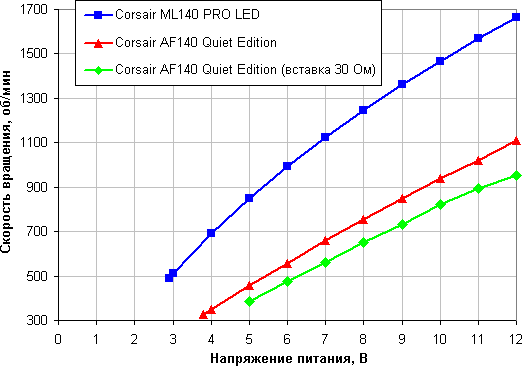

Зависимость скорости вращения от напряжения питания

Зависимость скорости вращения вентилятора от напряжения питания

Характер зависимостей одинаковый — плавный и чуть нелинейный рост скорости вращения от напряжения запуска до 12 В.

Зависимость скорости вращения от коэффициента заполнения ШИМ

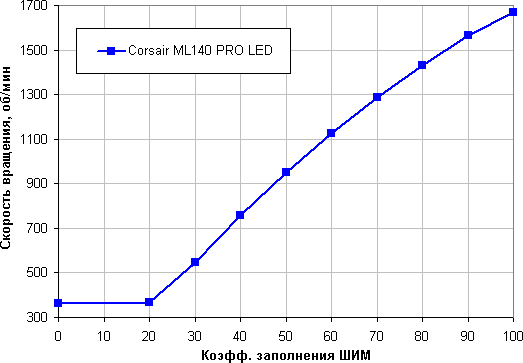

Зависимость скорости вращения вентилятора от коэффициента заполнения ШИМ

Corsair AF140 Quiet Edition со своим трехпроводным кабелем на этом графике не представлен. Диапазон регулировки у ML140 Pro LED Blue составляет от 20% до 100%   с плавным ростом скорости вращения. При снижении КЗ ниже 20% Corsair ML140 Pro LED Blue продолжает вращаться на постоянной минимальной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

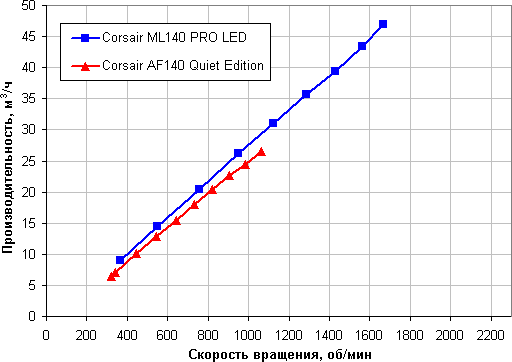

Объемная производительность от скорости вращения

Зависимость объемной производительности от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Несмотря на видимые различия в конструкции, производительность в случае этих двух моделей определяется в основном скоростью вращения крыльчатки вентилятора.

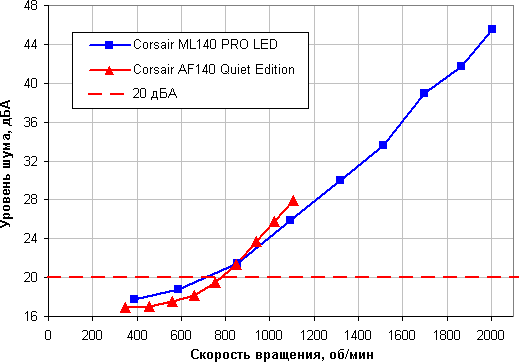

Уровень шума от скорости вращения

Зависимость уровня шума от скорости вращения вентилятора

Здесь красной пунктирной линией мы показываем фактический нижний предел измерений шума с заявленной для шумомера точностью, ниже которого показания являются лишь ориентировочными.

На самых низких скоростях вращения Corsair AF140 Quiet Edition, видимо, чуть тише, чем ML140 Pro LED Blue, но при столь низких значениях уровня шума это уже не очень принципиально. И наоборот, на максимальных оборотах AF140 Quiet Edition примерно на 2 дБ шумнее, чем ML140 Pro LED Blue при той же скорости вращения, но и эта разница, в общем-то, несущественная.

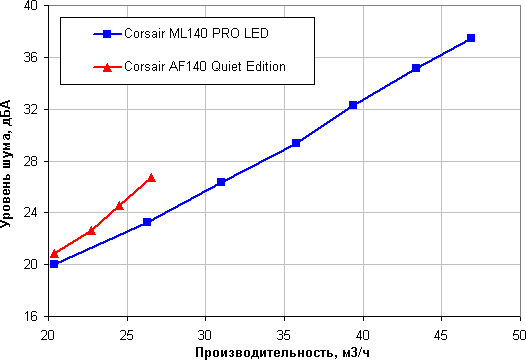

Уровень шума от объемной производительности

Уровень шума от объемной производительности

Влияние небольших отличий в производительности и шумности на этом графике вылилось в существенную разницу в эффективности, то есть при той же производительности Corsair AF140 Quiet Edition заметно шумнее, чем ML140 Pro LED Blue. Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентиляторов от Corsair была выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Чтобы привести данные в соответствие друг с другом мы проводили нелинейную интерполяцию уровня шума к тем скоростям вращения, которые были при замере производительности.

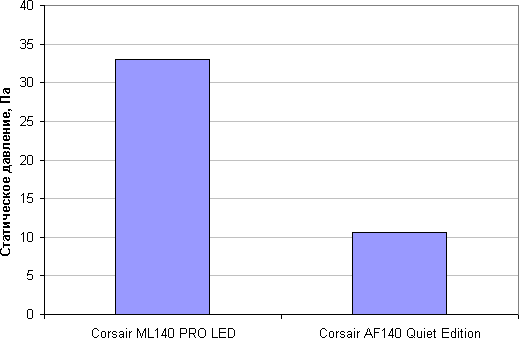

Максимальное статическое давление

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Этот тест пока разрабатывается и в методике не описан. Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Его предел измерения — ±25 Па, поэтому в случае вентилятора Corsair ML140 Pro LED Blue потребовалось выполнить нелинейную экстраполяцию до максимальной для него скорости вращения.

Вентилятор Corsair ML140 Pro LED Blue в этом тесте намного опередил AF140 Quiet Edition. Впрочем, сам производитель позиционирует AF140 Quiet Edition как оптимизированный для создания большого потока при небольшом давлении, что и отмечено в его названии — AF (от Air Flow — воздушный поток). Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, противопылевыми фильтрами в корпусе.

Выводы

Из двух моделей, участвовавших в данном тесте, по полученным значениям характеристик наиболее привлекательным выглядит вентилятор Corsair ML140 Pro LED Blue, так как он перекрывает широкий диапазон производительности и статического давления при относительно невысоком уровне шума для соответствующей скорости вращения. К достоинствам этой модели также относятся дизайн, антивибрационные вставки, наличие подсветки, длинный плоский кабель и гарантия в 5 лет. Однако для этой модели на своем североамериканском сайте производитель заявляет цену в $35. Если допустимо снизить требования к максимальным значениям производительности и статического давления, то хорошей альтернативой будет Corsair AF140 Quiet Edition, который также оснащен антивибрационными проушинами, однако на AF140 Quiet Edition висит ценник уже в $25, что, впрочем, все равно немало. AF140 Quiet Edition лучше использовать в ненагруженном режиме, для прокачки воздуха в корпусе без фильтров или в качестве вспомогательного, работающего на выдув. Интерес к этой модели добавляют входящие в комплект вставка для снижения скорости вращения и декоративные сменные кольца трех цветов.

Вентиляторы предоставлены на тестирование производителем
