Беспроводные адаптеры TRENDnet:
Cardbus-адаптер TEW-601PC и PCI-адаптер TEW-603PI

В этом обзоре мы рассмотрим беспроводные IEEE 802.11g адаптеры TRENDnet: TEW-601PC и TEW-603PI с режимом повышения производительности и радиуса действия беспроводной связи MIMO.

Технология MIMO (Multiple Input Multiple Output) позволяет повысить производительность и радиус действия беспроводной связи. Данная технология может работать только в режиме Infrastructure и включается автоматически при использовании беспроводных адаптеров в паре с точками доступа, поддерживающими данную технологию.

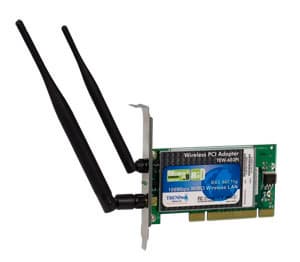

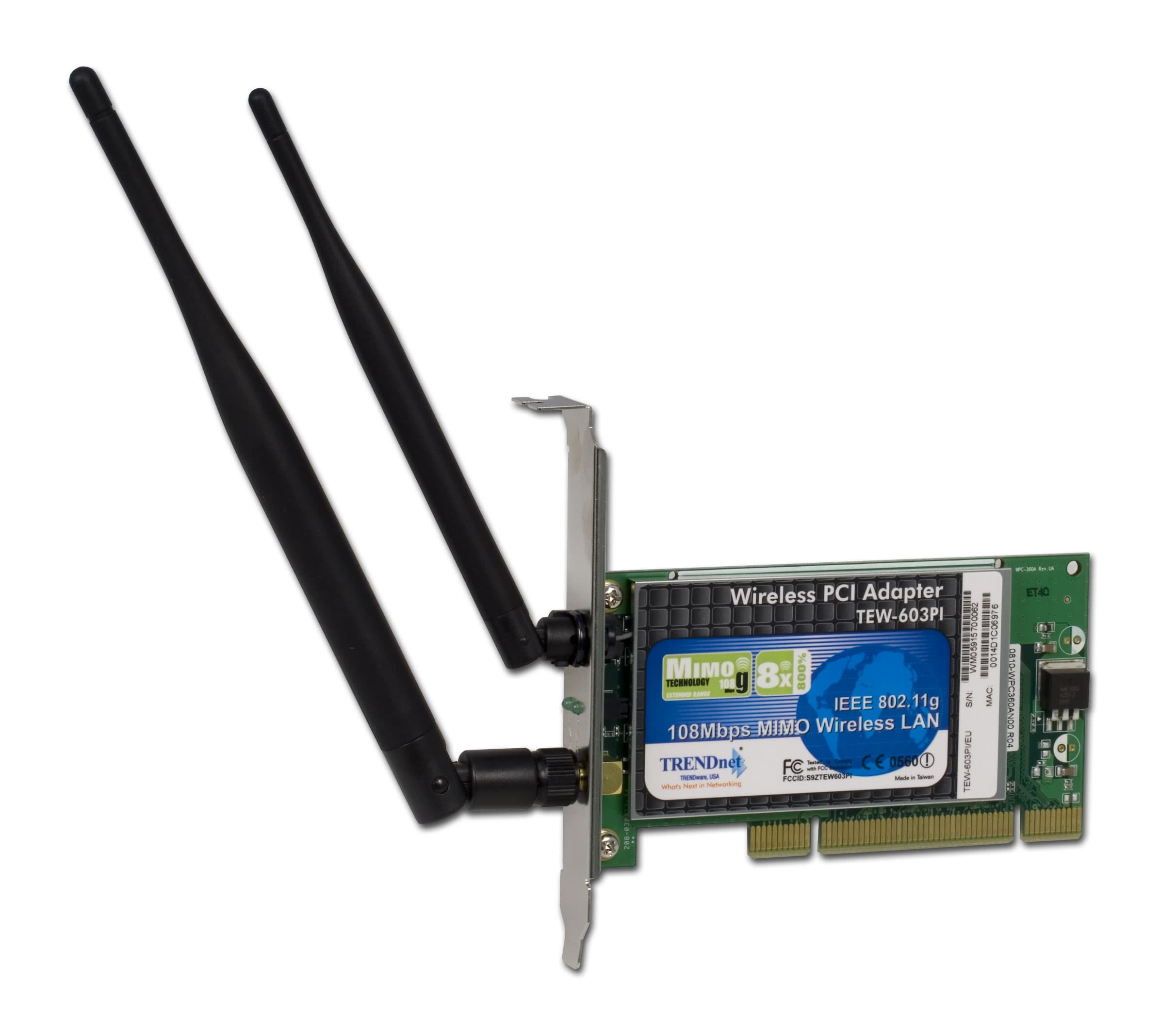

Беспроводной PCI-адаптер TEW-603PI

Комплект поставки:

• Беспроводной адаптер
• Краткая инструкция по установке и настройке на 5-ти языках (в том числе на русском)
• Всенаправленная антенна, 5 dBi, r-SMA
• Диск с драйверами и документацией

Электроника адаптера скрыта под экраном, закрепленным на плате адаптеры.

Спецификация:

• Интерфейс: PCI 2.2
• Поддерживаемые скорости: 1, 2, 5.5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54, 108 Мбит/с
• Безопасность: 64/128/152 бит WEP, WPA (EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-LEAP) - AES или TKIP-шифрование, WPA-PSK - AES или TKIP-шифрование
• Количество каналов: 13
• Выходная мощность: IEEE 802.11g -16 dBm, IEEE 802.11b - 18 dBm
• Размеры: 122 * 64 * 6 мм
• Вес: 50 г
• Антенны:
  1. Несменная, всенаправленная, 2 dBi
  2. Сменная, всенаправленная, 5 dBi
• Чувствительность приемника:
  IEEE 802.11b: -84 dBm при BER 10^-5
  IEEE 802.11g: -74 dBm при BER 10^-5

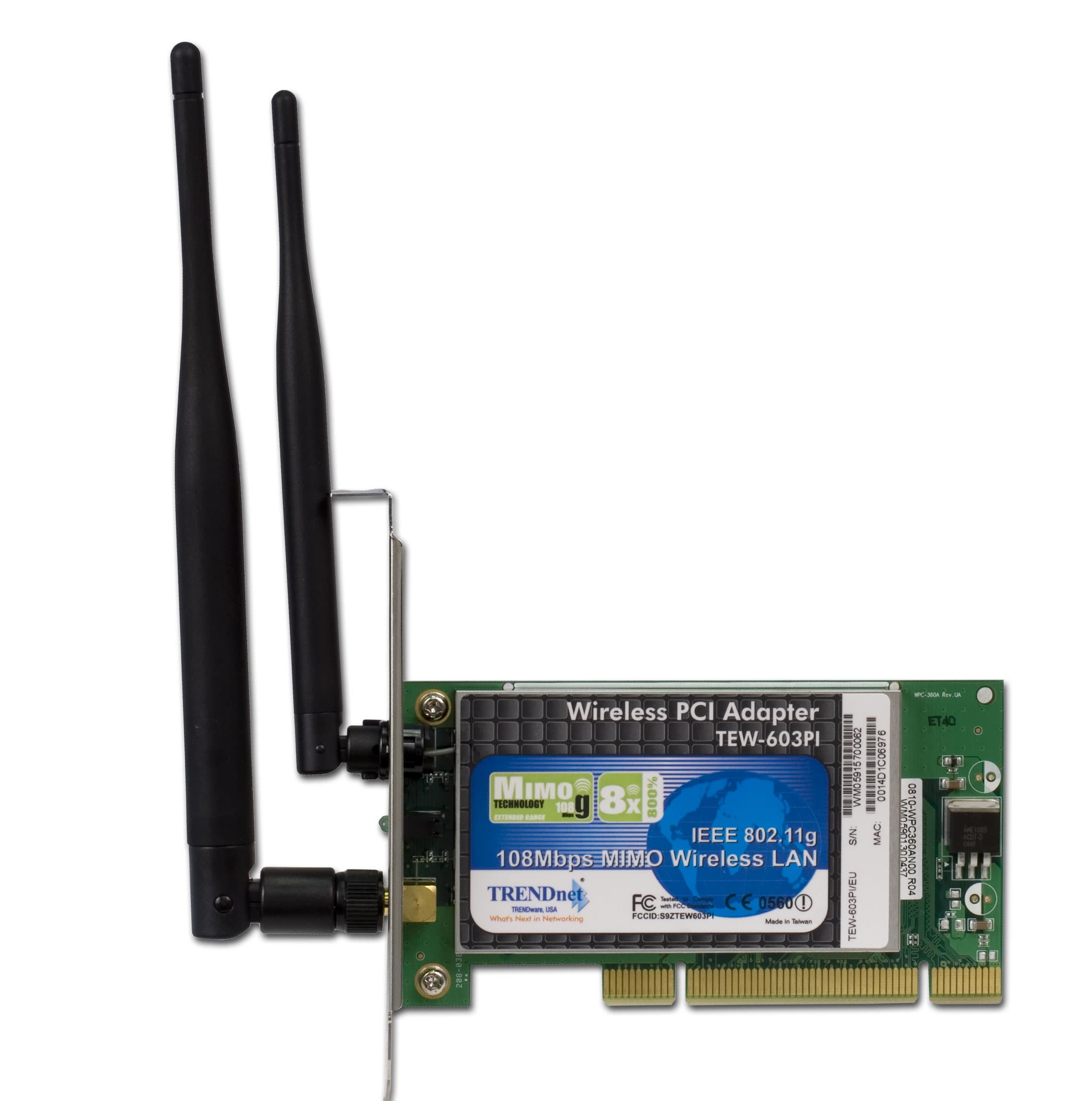

На адаптере устанавливается 2 антенны, из которых только одна является сменной. В документации к беспроводному адаптеру ничего не говорится о необходимости использования именно 2-х антенн.

Конфигурация

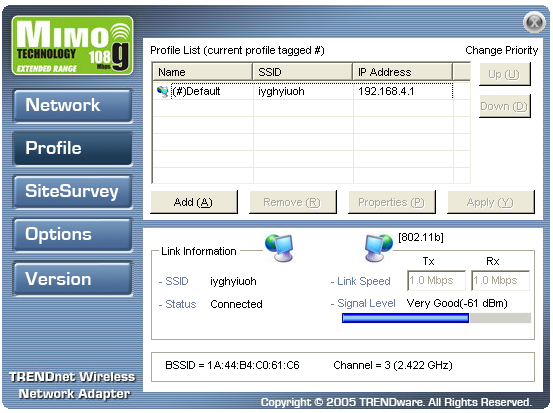

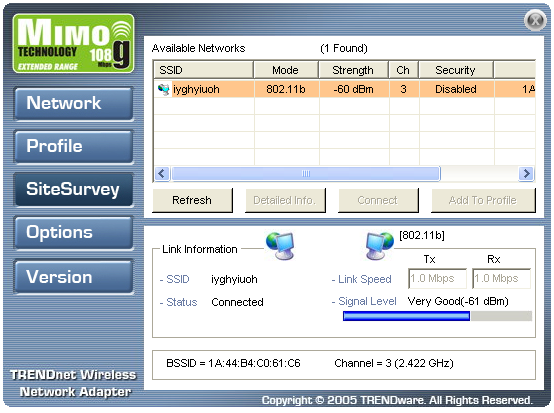

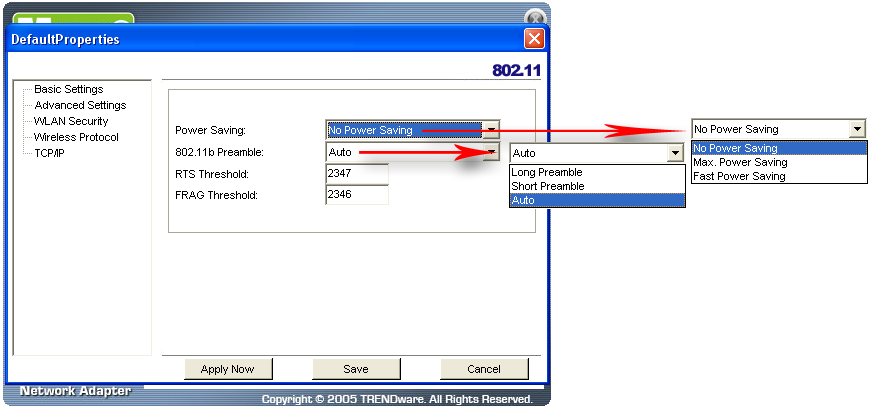

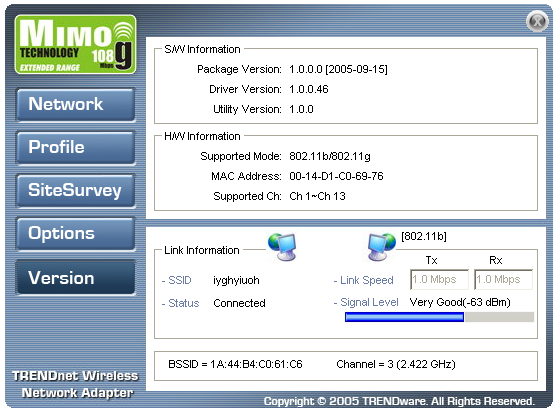

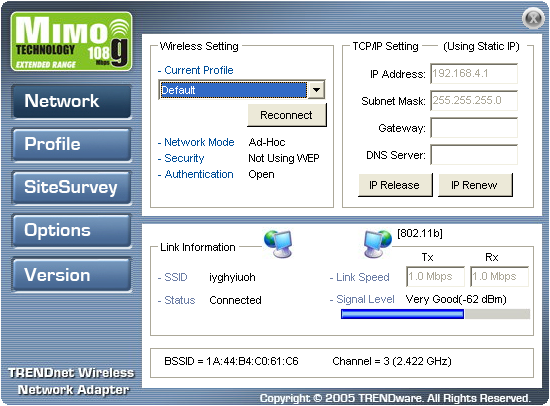

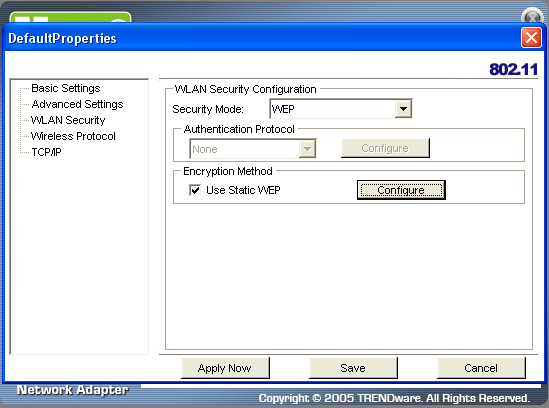

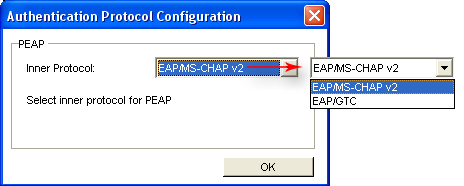

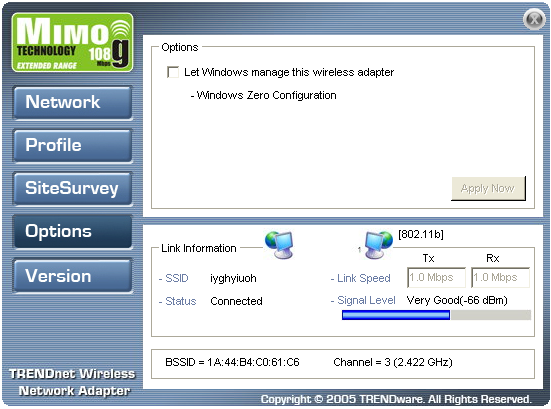

Настройку беспроводного адаптера можно производить с помощью Windows Zero Config (встроенная утилита Windows XP) или с помощью утилиты настройки TRENDnet, скриншоты которой приведены ниже

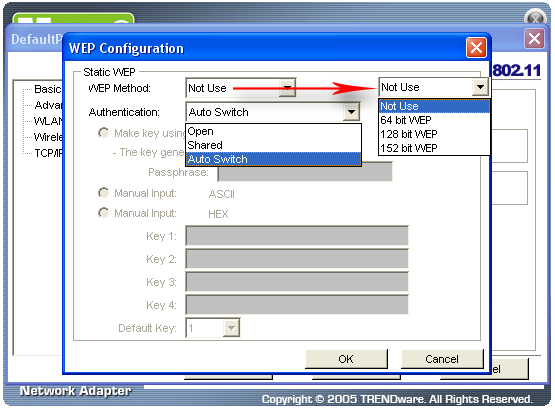

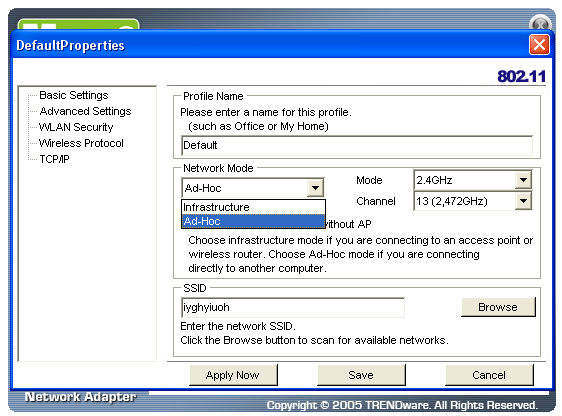

Настройки устройства не позволяют выбрать скорость беспроводной связи. В режиме AdHoc возможно использование только WEP-шифрования. Остальные виды шифрования могут быть использованы только в режиме Infrastructure.

Использование режима повышения производительности беспроводной связи (Turbo-режим) возможно только в режиме Infrastructure, он включается автоматически при поддержке точкой доступа.

В режиме AdHoc скорость соединения составляет 11 Мбит/с вне зависимости от того выбран ли режим IEEE 802.11b или IEEE 802.11g.

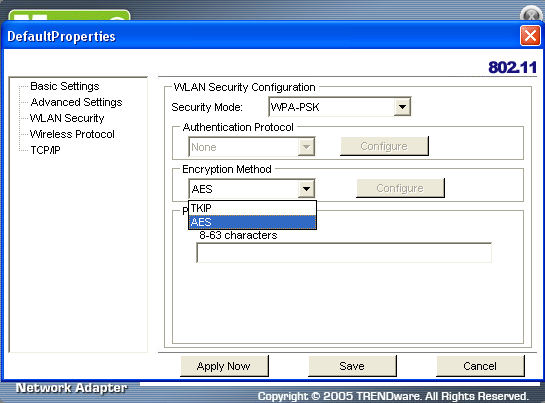

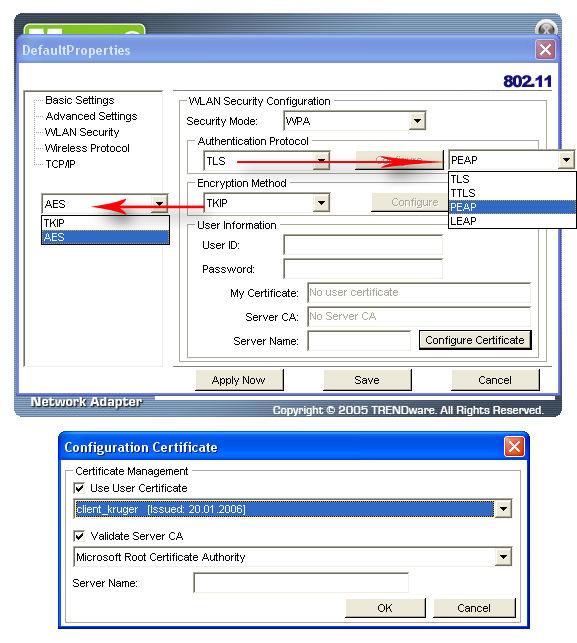

Беспроводной адаптер позволяет использовать алгоритм AES при WPA-шифровании.

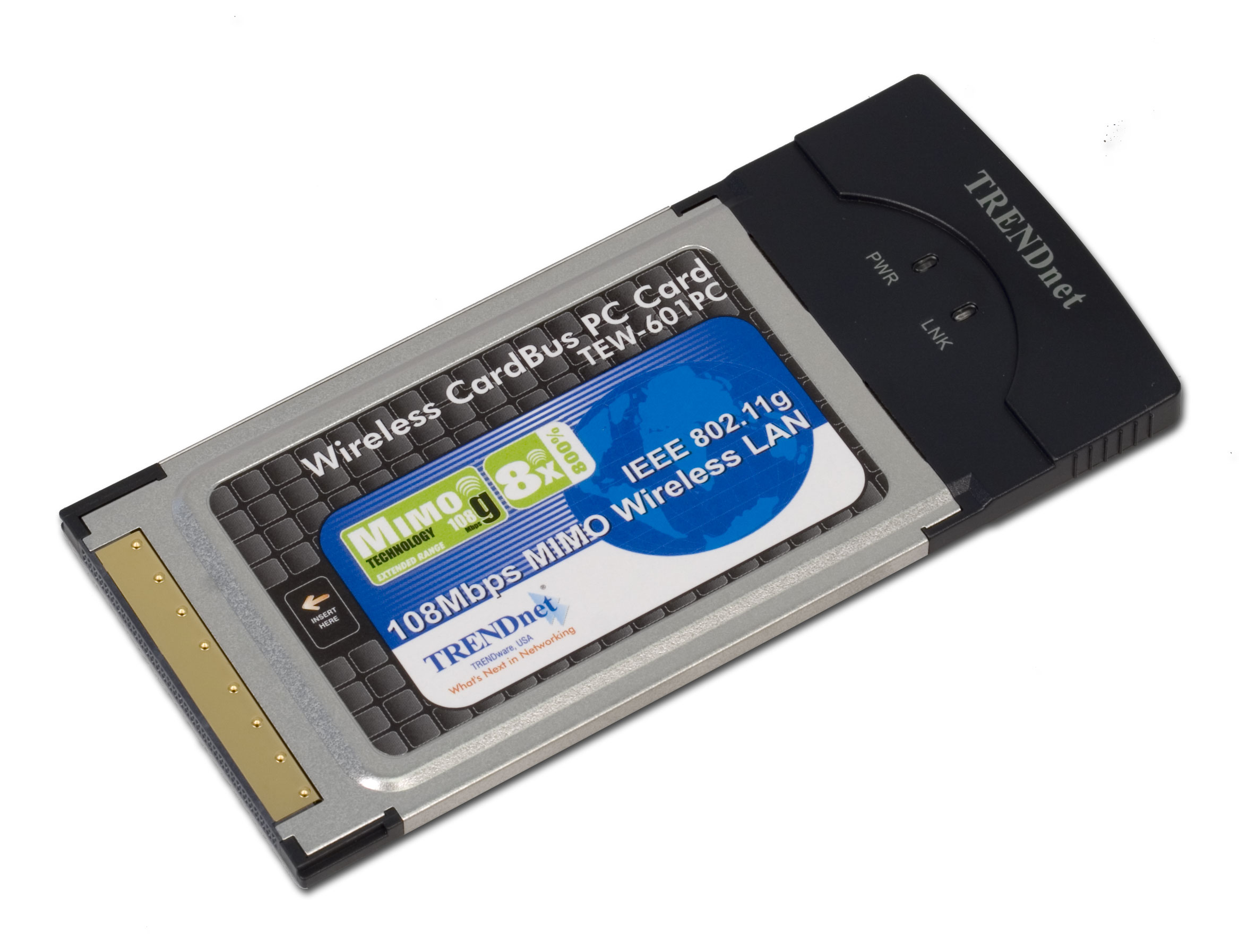

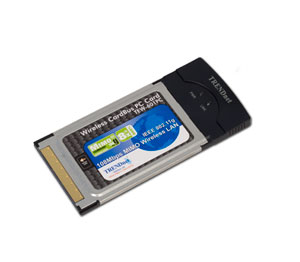

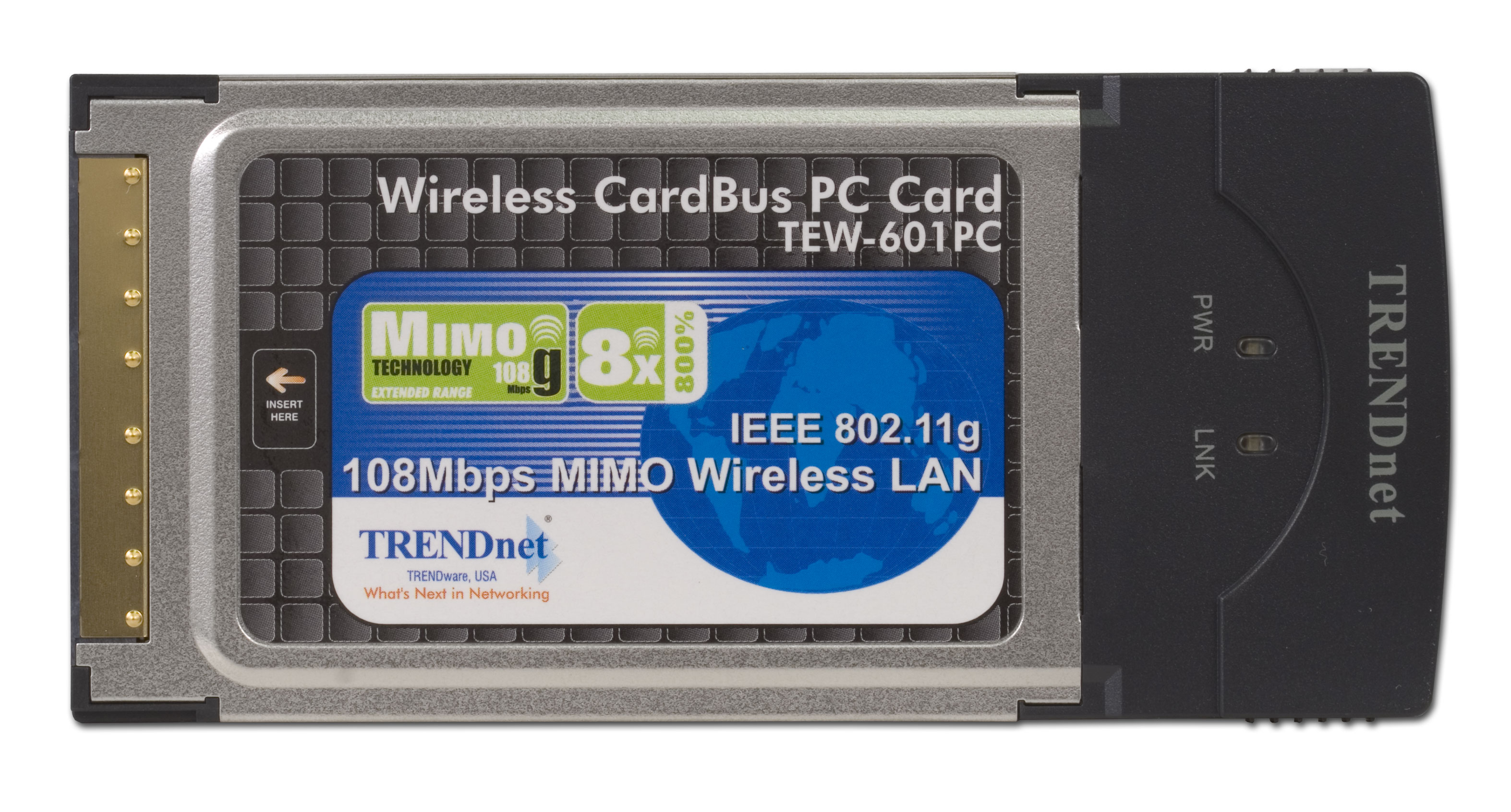

Беспроводной Cardbus-адаптер TEW-601PC

Комплект поставки:

• Беспроводной адаптер
• Краткая инструкция по установке и настройке на 5-ти языках (в том числе на русском)
• Диск с драйверами и документацией

Спецификация:

• Интерфейс: Cardbus
• Поддерживаемые скорости: 1, 2, 5.5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54, 108 Мбит/с
• Безопасность: 64/128/152 бит WEP, WPA (EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-LEAP) - AES или TKIP-шифрование, WPA-PSK - AES или TKIP-шифрование
• Количество каналов: 13
• Выходная мощность: IEEE 802.11g -16 dBm, IEEE 802.11b - 18 dBm
• Размеры: 114 * 54 * 3 мм
• Вес: 40 г
• Чувствительность приемника:
  IEEE 802.11b: -85 dBm при BER 10^-5
  IEEE 802.11g: -74 dBm при BER 10^-5

Что бросается в глаза сразу после установки беспроводного адаптера - очень яркие светодиоды синего цвета сильно "бьющие" по глазам, пришлось сразу искать приспособления для того чтобы этого света не было видно.

Конфигурация

Утилита конфигурации беспроводного Cardbus-адаптера по своему внешнему виду полностью аналогична утилите конфигурации PCI-адптера TEW-603PI, которая рассмотрена чуть выше.

Тестирование производительности

Тестирование беспроводного сегмента

Были проведены следующие тесты:

• Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI - беспроводной Cardbus-адаптер TEW-601PC, режим AdHoc"

Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI - беспроводной Cardbus-адаптер TEW-601PC, режим AdHoc" - Трафик гонялся между компьютером с беспроводным PCI-адаптером TRENDnet TEW-603PI и ноутбуком с беспроводным Cardbus-адаптером TRENDnet TEW-601PC. Соединение устанавливалось в режиме AdHoc. Скорость соединения устанавливалась автоматически. Несмотря на то, что скорость соединения составляла 11 Мбит/с как в режиме IEEE 802.11b так и в режиме IEEE 802.11g, тестирование для них проводилось отдельно. Расстояние между точками не превышало 5 метров.

Обозначения:

• Cardbus - беспроводной Cardbus-адаптер TRENDnet TEW-601PC
• PCI - беспроводной PCI-адаптер TRENDnet TEW-603PI
• fdx - fullduplex, трафик гоняется в обоих направлениях одновременно

Максимальная скорость: 6.08 Мбит/с. Выбор различных режимов в настройках беспроводного адаптера не оказывает значительного влияния как на производительность, так и на распределение скоростей. В полнодуплексном режиме, скорость от Carbdbus-адаптера к PCI-адаптеру почти в 2 раза ниже, чем в обратном направлении.

Доступность

Средняя розничная цена по Москве на рассматриваемое в статье устройство на последний момент:

На момент написания обзора, розничная цена каждого беспроводного адаптера превышает 80$ - на мой взгляд это достаточно высокая стоимость.

Выводы

Как показали тесты, рассмотренные в данном обзоре беспроводные адаптеры позволяют устанавливать соединение в режиме AdHoc только на скорости 11 Мбит/с.

Технология MIMO, позволяющая повысить производительность и радиус действия беспроводной связи, может быть использована только в режиме Infrastructure, поэтому она будет рассмотрена при тестировании адаптеров с беспроводным маршрутизатором, поддерживающим данную технологию.

Плюсы:

• Поддержка технологии MIMO
• Возможность использования алгоритма AES при WPA-шифровании

Минусы:

• Высокая стоимость
• Яркие синие светодиоды на Cardbus-адаптере сильно "бьют" по глазам
• В режиме AdHoc возможна работа на скоростях не выше 11 Мбит/с
