Двухдиапазонный беспроводной роутер
TP-Link TL-WDR4300 и адаптер TL-WDN4800


Современные домашние роутеры высокого уровня кроме поддержки 802.11n и гигабитных портов должны также обеспечивать работу в двух диапазонах — 2,4 и 5 ГГц. Это позволит пользователю получить более высокую производительность в совместимых клиентах. По крайней мере, пока у всех соседей не появятся такие же устройства, и загруженность диапазона 5 ГГц не догонит диапазон 2,4 ГГц, в котором в обычных городских квартирах можно увидеть пару десятков сетей. Любовь производителей к большим цифрам привела к тому, что в названиях моделей стали часто использовать такие обозначения, как N600, N750, N900, которые получаются суммированием скоростей подключения 300 и 450 Мбит/с для двух диапазонов. Странно, что не стали добавлять еще и 1000 от гигабитных проводных портов.

Еще прошлой весной на выставке CeBit мы познакомились с новыми двухдиапазонными моделями роутеров TP-Link, а сегодня одна из них, наконец, добралась до нашей лаборатории. Всего в топовой линейке этого производителя сегодня представлены четыре модели — две на 300+300 Мбит/с, одна 300+450 и одна 450+450. Кроме двух диапазонов беспроводного модуля, они интересны гигабитным проводными портами и USB 2.0 для подключения внешних устройств. В этой статье мы посмотрим на средний вариант — TL-WDR4300, обозначаемый «N750». Посмотрим, сможет ли эта модель при своей более привлекательной стоимости конкурировать с топовыми устройствами других производителей.

Комплект поставки

Упаковка мало отличается от более доступных устройств TP-Link. Оформлена она в знакомых зеленых тонах. Приводится фотография модели, ее технические характеристики, особенности подключения, сравнение с другими устройствами этого производителя. На русском языке есть буквально только пара слов.

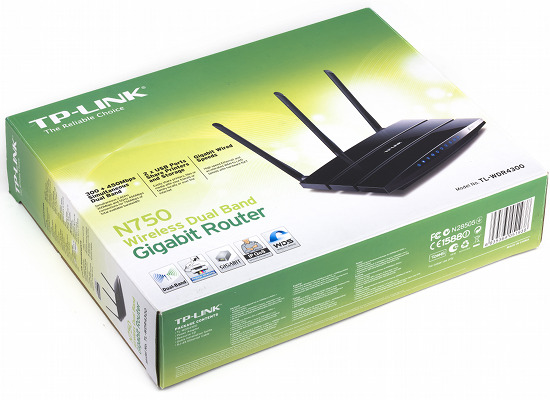

Упаковка роутера TP-Link TL-WDR4300

Комплект поставки стандартный: роутер, три антенны, внешний блок питания 12 В 1,5 А, сетевой патч-корд, краткое руководство пользователя на нескольких языках (включая русский), компакт-диск, гарантийный талон, несколько дополнительных листовок. На диск записана электронная версия руководства (на английском языке), утилита настройки роутера и программа для подключения сетевого принтера. На сайте компании в разделе техподдержки можно загрузить обновления программ и утилит, а также документацию. Полной версии руководства на русском языке на момент тестирования там не было.

Внешний вид

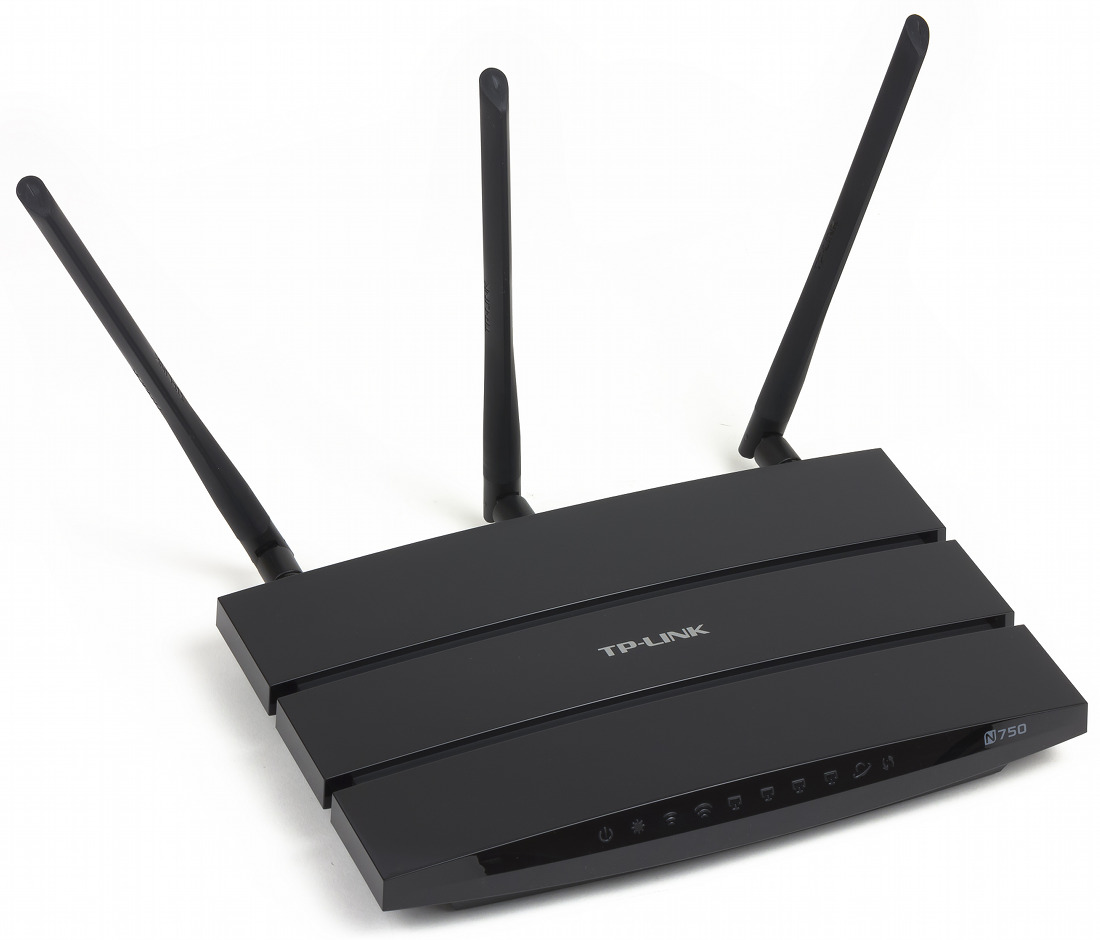

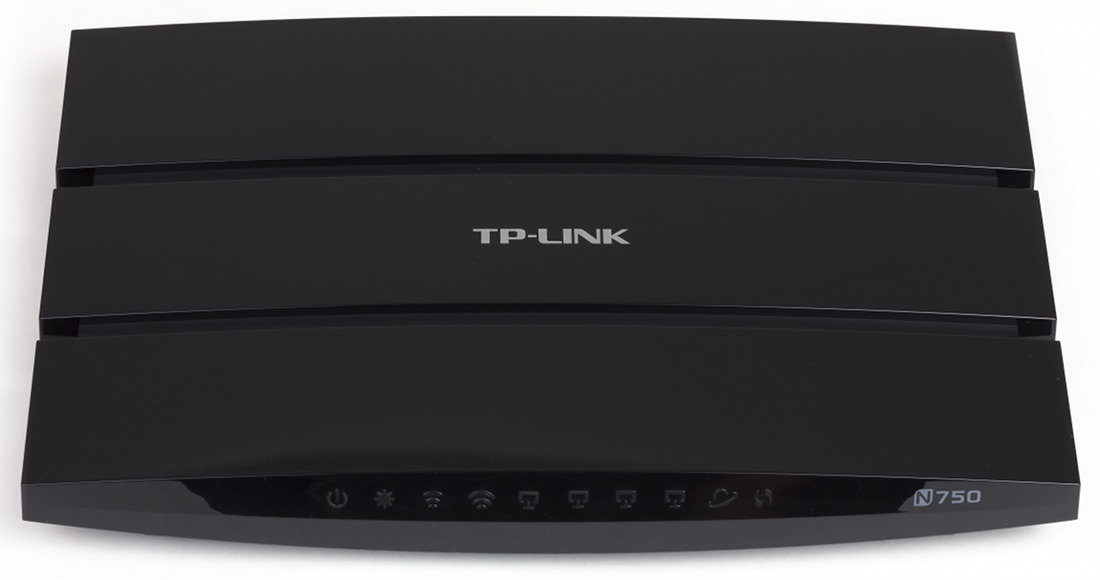

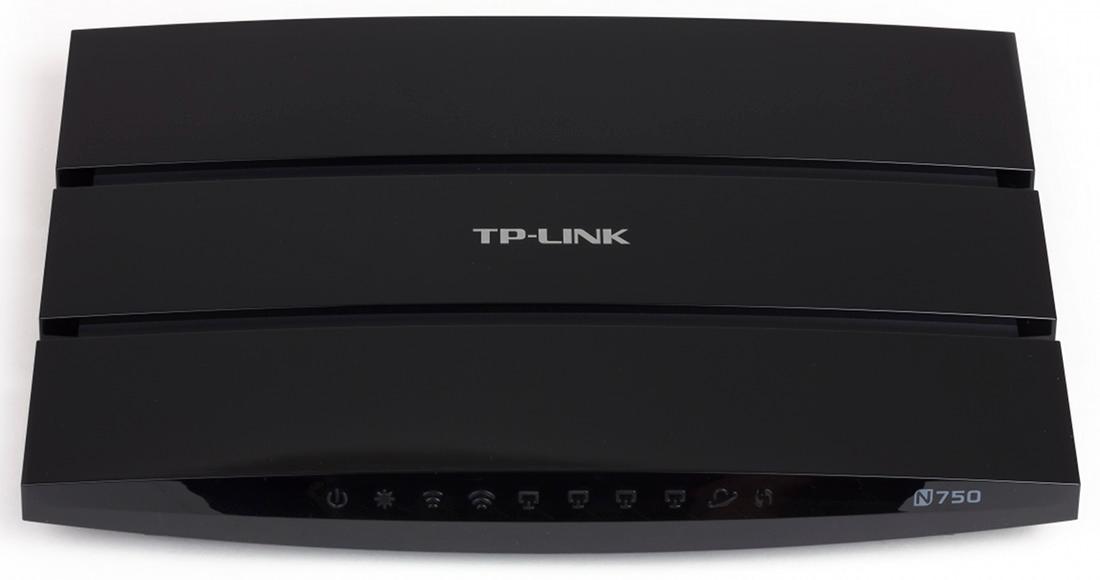

Для двухдиапазонных моделей производитель выбрал черный цвет пластика корпуса. Жаль, что верхняя крышка использует глянцевое покрытие, поскольку тряпочки для ее протирки в комплект не положили. Размеры устройства составляют примерно 24,5×15,5×3,5 см.

Форма корпуса немного отличается от традиционных вариантов, но оригинальной назвать ее сложно. При этом ширина явно «завышена» — боковые выступы являются просто декоративными. На дне и верхней крышке есть решетки вентиляции.

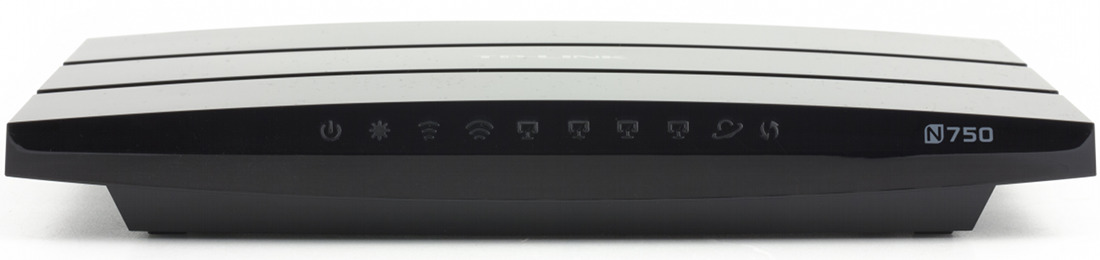

На переднем немного скошенном крае находятся светодиоды. Все они голубого свечения, а значение индикаторов показывается формой окошка для световода — питание, статус, активность беспроводных сетей и проводных портов, WPS.

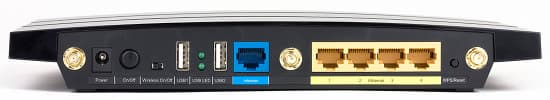

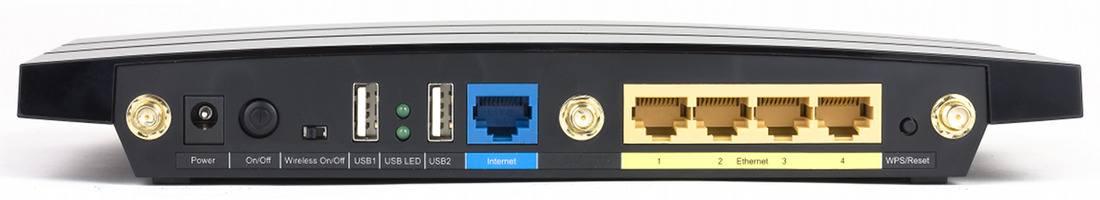

Относительно крупный корпус позволил без особых проблем разместить на заденем торце все разъемы и кнопки: три для подключения внешних антенн, четыре гигабитных порта LAN и один гигабитный WAN (без индикаторов скорости подключения), два порта USB и два индикатора для них, аппаратный выключатель Wi-Fi, вход блока питания и выключатель. Претензия может быть только к кнопке WPS — вполне можно было бы найти для нее и более удобное место, но если четвертый порт LAN не будет занят, то добраться до нее будет несложно.

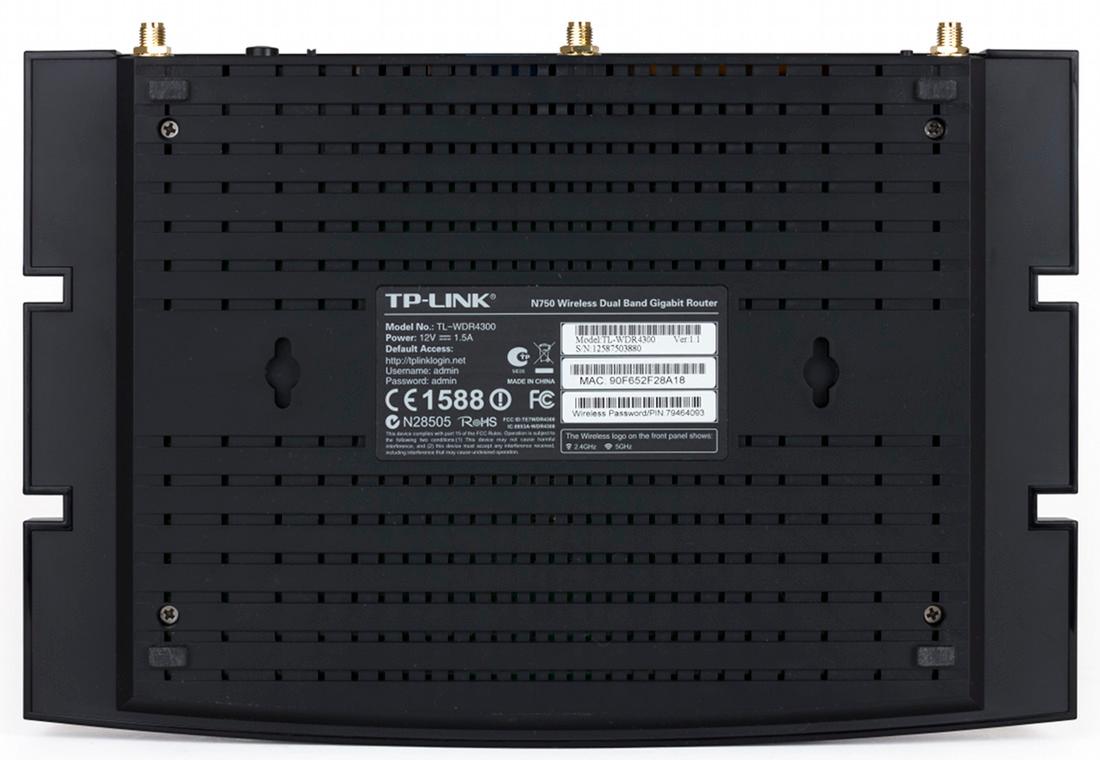

Отметим, что на дне кроме знакомых ножек (к сожалению не резиновых, а из пластика) для горизонтальной установки есть также отверстия для крепления на стену. По внешнему дизайну модель не претендует на награды, но достаточно удобна в установке и работе.

Аппаратная конфигурация

Для TL-WDR4300 была выбрана платформа Qualcomm/Atheros: центральный процессор AR9344 (MIPS 74Kc, 560 МГц, имеет встроенный контроллер Wi-Fi на 2,4 ГГц с поддержкой режима 2T2R до 300 Мбит/с), второй радиоблок AR9580 для работы в диапазоне 5 ГГц (3T3R, до 450 Мбит/с) и гигабитный коммутатор AR8327 (поддержки Jumbo Frames в текущей версии прошивки нет). Объем оперативной памяти устройства составляет 128 МБ, а для прошивки установлено 8 МБ флэш-памяти. Дополнительно на плате можно обнаружить USB-хаб GL850G.

Кабели антенн припаяны к контактным площадкам. Однако предусмотрены и микроразъемы. Также надо отметить наличие места для консольного разъема (но для последней версии прошивки знакомые root/5up для входа уже не подходят). Интересно, что микросхемы роутера не имеют ни радиаторов ни экранов. Учитывая достаточно высокую производительность, рекомендуем пользователям обратить внимание на место установки устройства, поскольку в неблагоприятных условиях возможен перегрев и нестабильная работа. Странно, что при наличии достаточного пространства для радиаторов производитель не подумал об их установке. Кроме как желанием снизить стоимость, объяснить такое решение сложно.

Тестирование роутера проводилось с прошивкой версии 3.13.23 Build 121225 Rel.37950n, выпущенной в конце прошлого года.

Настройка и возможности

Ничего нового или необычного с настройкой роутера не придумали. Все тот же web-интерфейс, защищенный паролем. Дизайн его также традиционный — дерево меню в левой части, страницы с параметрами в центре окна, справочная информация справа. В текущей версии прошивки интерфейс только на английском языке. Выпуск русифицированной версии ожидается в феврале. Для первой настройки можно использовать «Quick Setup», но в нем не предусмотрены такие варианты как PPTP и L2TP. Доступ к настройкам можно ограничить — предусмотрено указание четырех MAC-адресов для локального доступа и один IP-адрес для удаленного. В последнем случае можно также изменить номер порта.

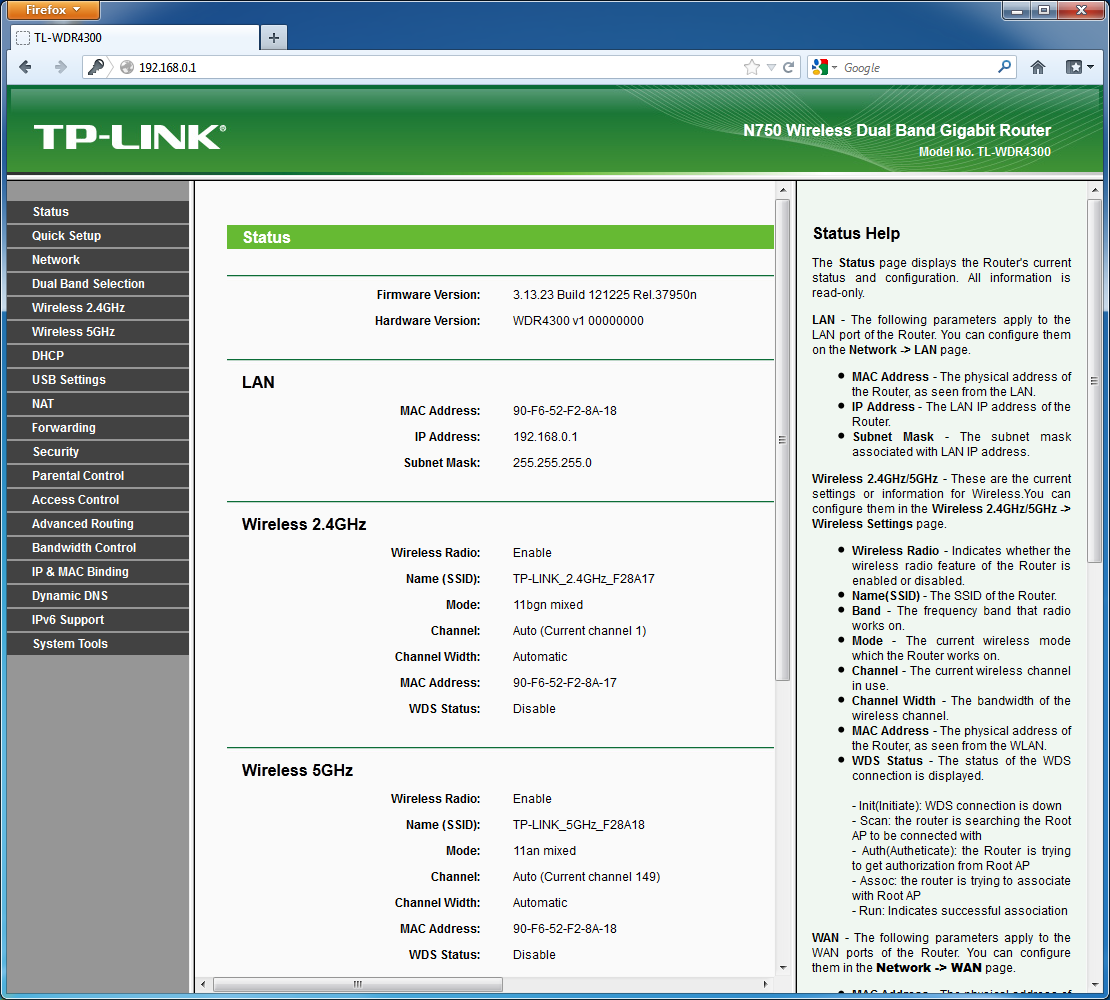

После входа в интерфейс пользователь попадает на страницу статуса, где можно проверить версию прошивки и текущие сетевые параметры устройства.

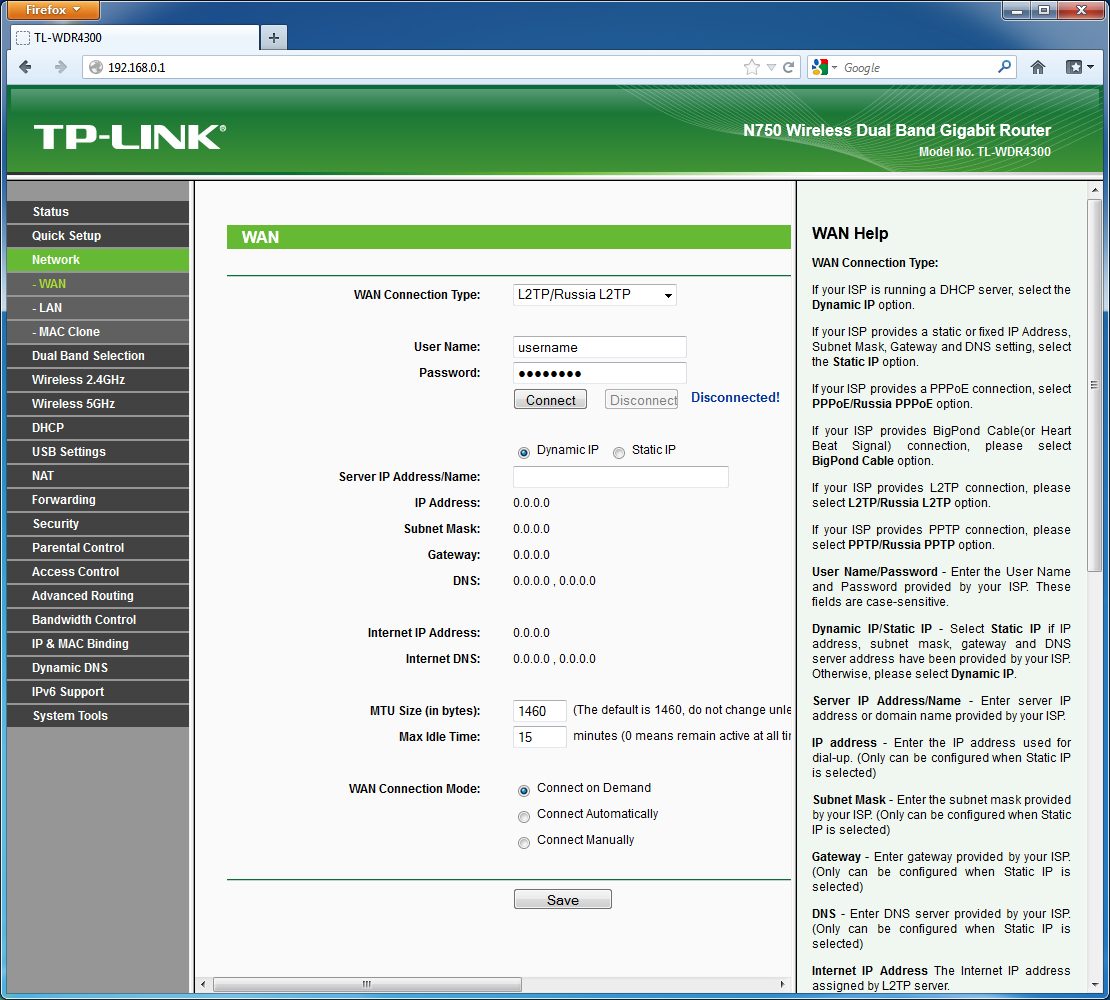

Для подключения к интернету поддерживаются все популярные варианты, включая IPoE, PPPoE, PPTP и L2TP. Возможно изменение MAC-адреса порта WAN и MTU, есть доступ к локальной сети провайдера при установленном VPN-соединении. Выбрать в ручном режиме IP-адреса можно только для физического интерфейса и PPPoE, но этого вполне достаточно для большинства конфигураций. Роутер имеет встроенный клиент DDNS с поддержкой трех провайдеров.

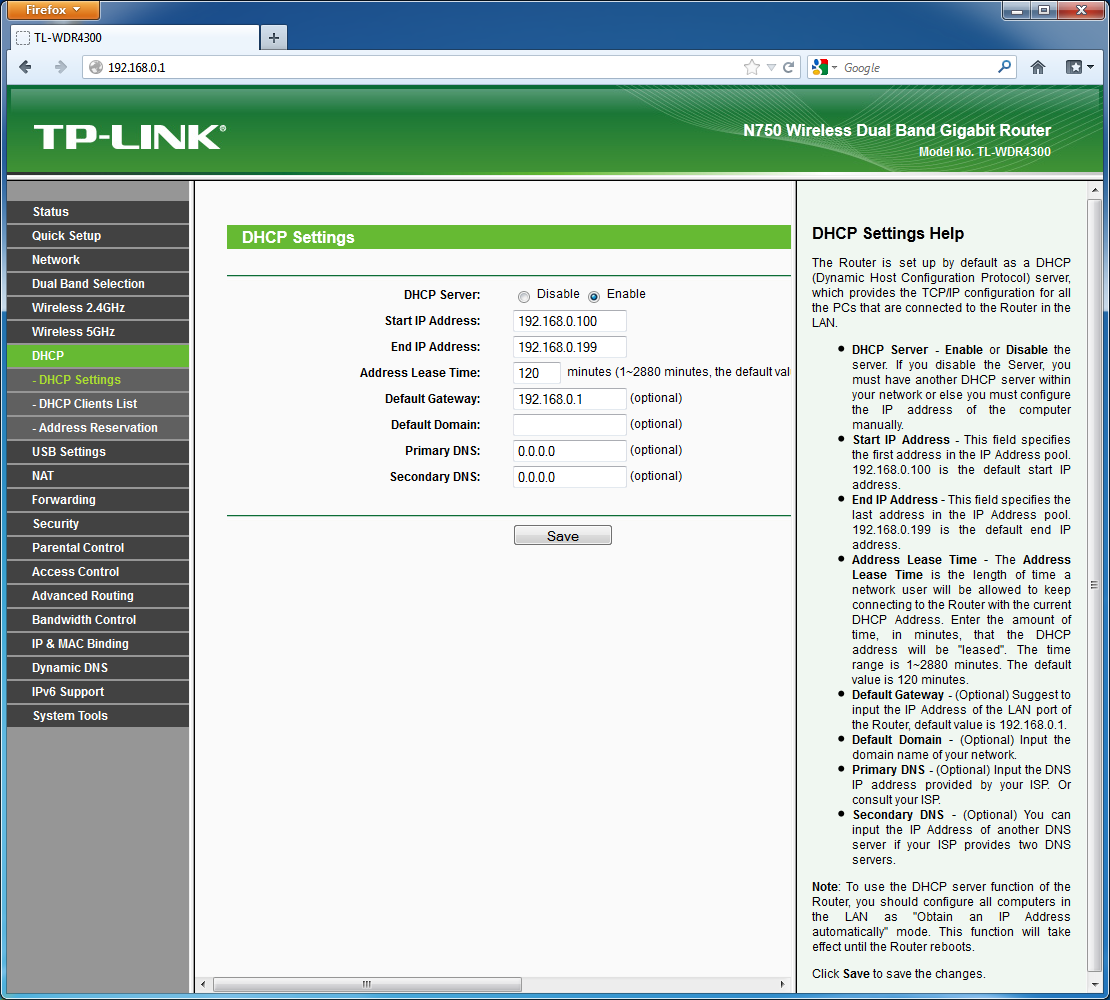

В настройках LAN, кроме выбора адреса и маски, можно включить IGMP Proxy для работы IPTV в режиме мультикаст. Настройка адресов локальных клиентов осуществляется сервером DHCP. В нем есть возможность указать адреса гейта и DNS и настроить фиксированные соответствия MAC—IP (адреса надо будет указывать вручную). Пользователь может проверить таблицу маршрутизации роутера и при желании добавить в нее свои записи.

Как и в большинстве домашних устройств, для обеспечения доступа в интернет используется технология трансляции адресов (NAT), при необходимости ее можно отключить. Отметим также наличие опции «аппаратного NAT», который может заметно повысить скорость маршрутизации при некоторых типах подключений к интернету.

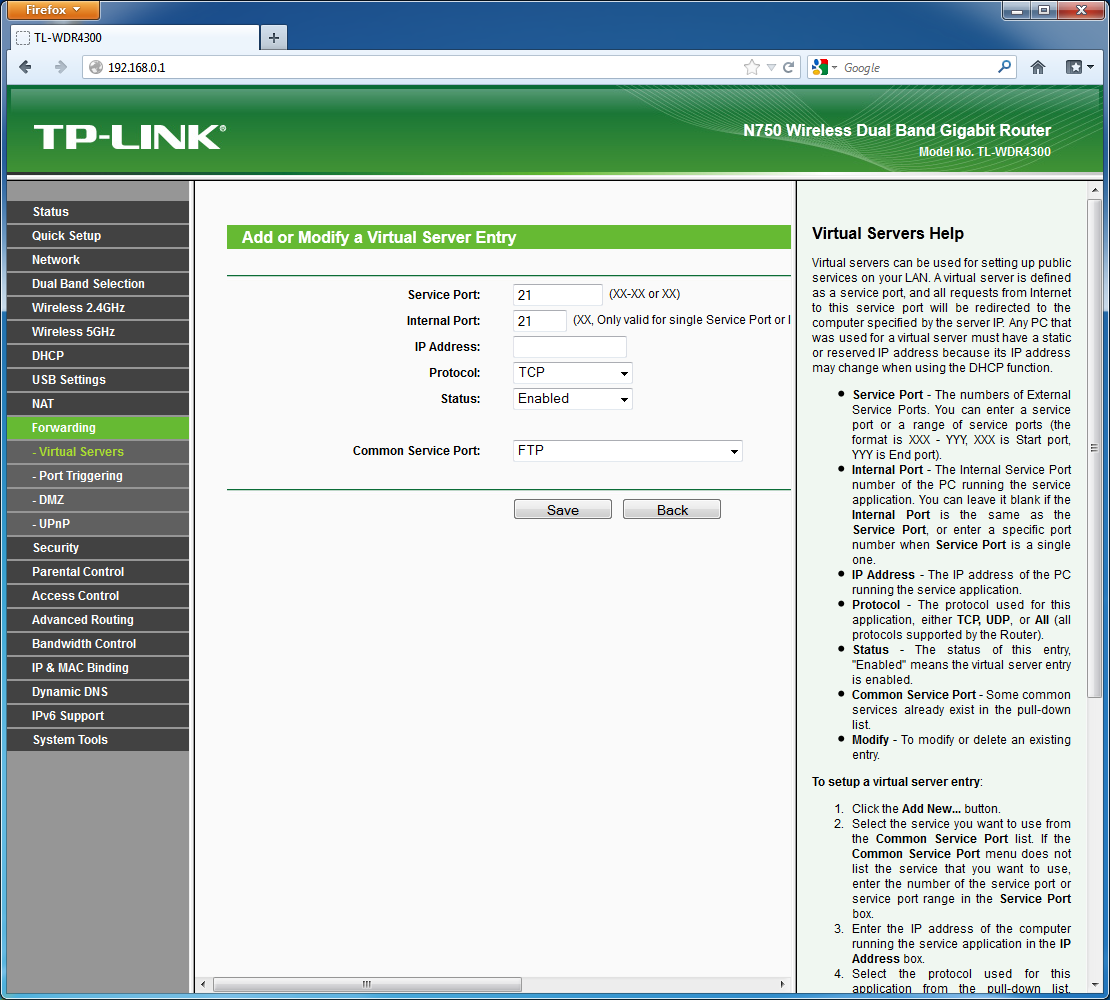

Для некоторых приложений, например удаленного доступа или p2p, может пригодиться сервис трансляции портов. В рассматриваемой модели можно использовать DMZ, UPnP, правила открытия портов (возможно использование разных внешних и внутренних номеров, но только для одиночных портов). Кроме этого, поддерживается работа с соединениями VPN и ALG для некоторых популярных протоколов.

В последней версии прошивки появилась поддержка протокола IPv6, что может стать актуальным для многих пользователей уже в этом году.

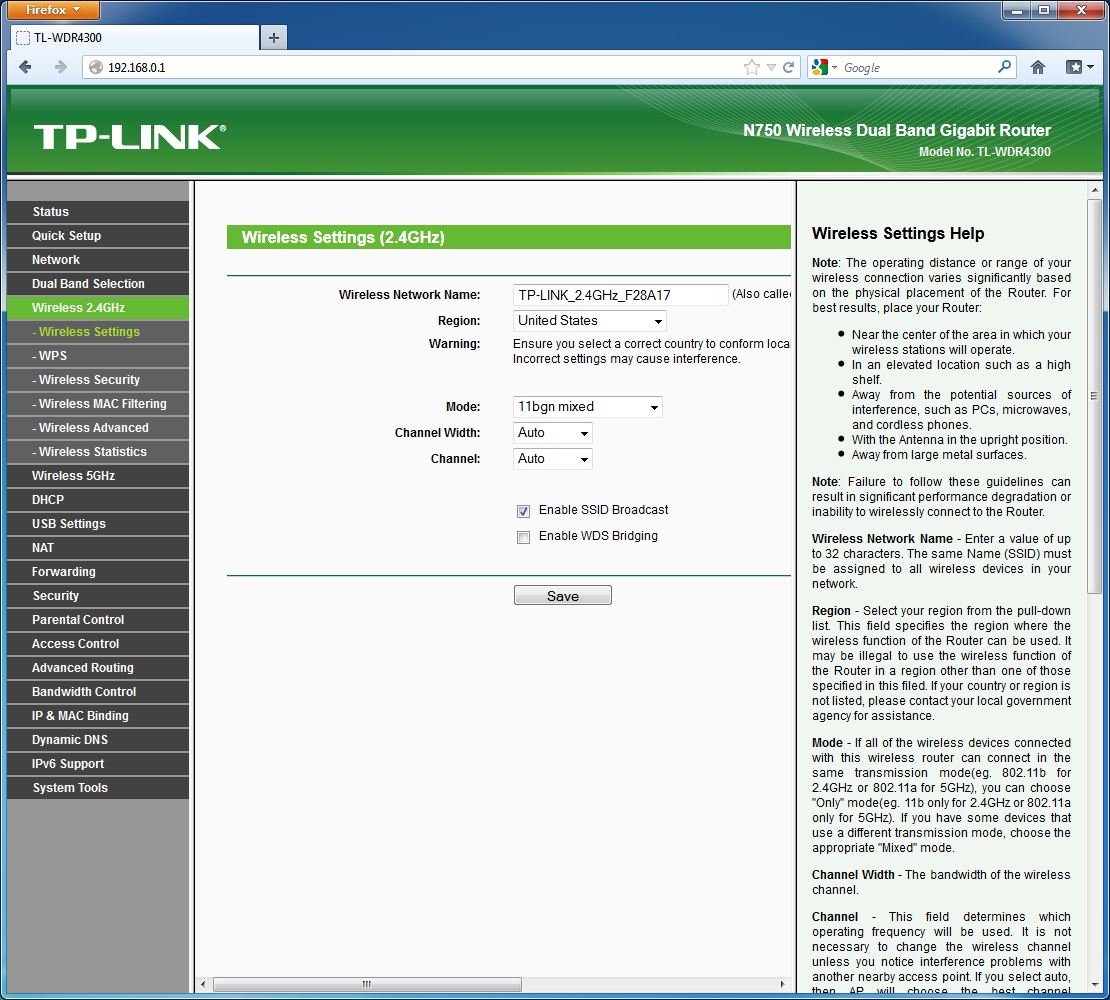

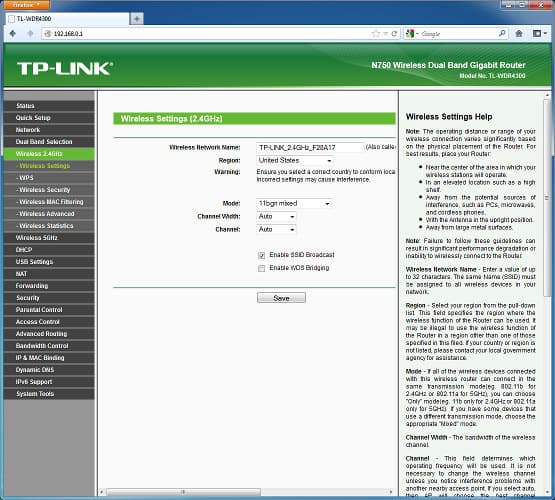

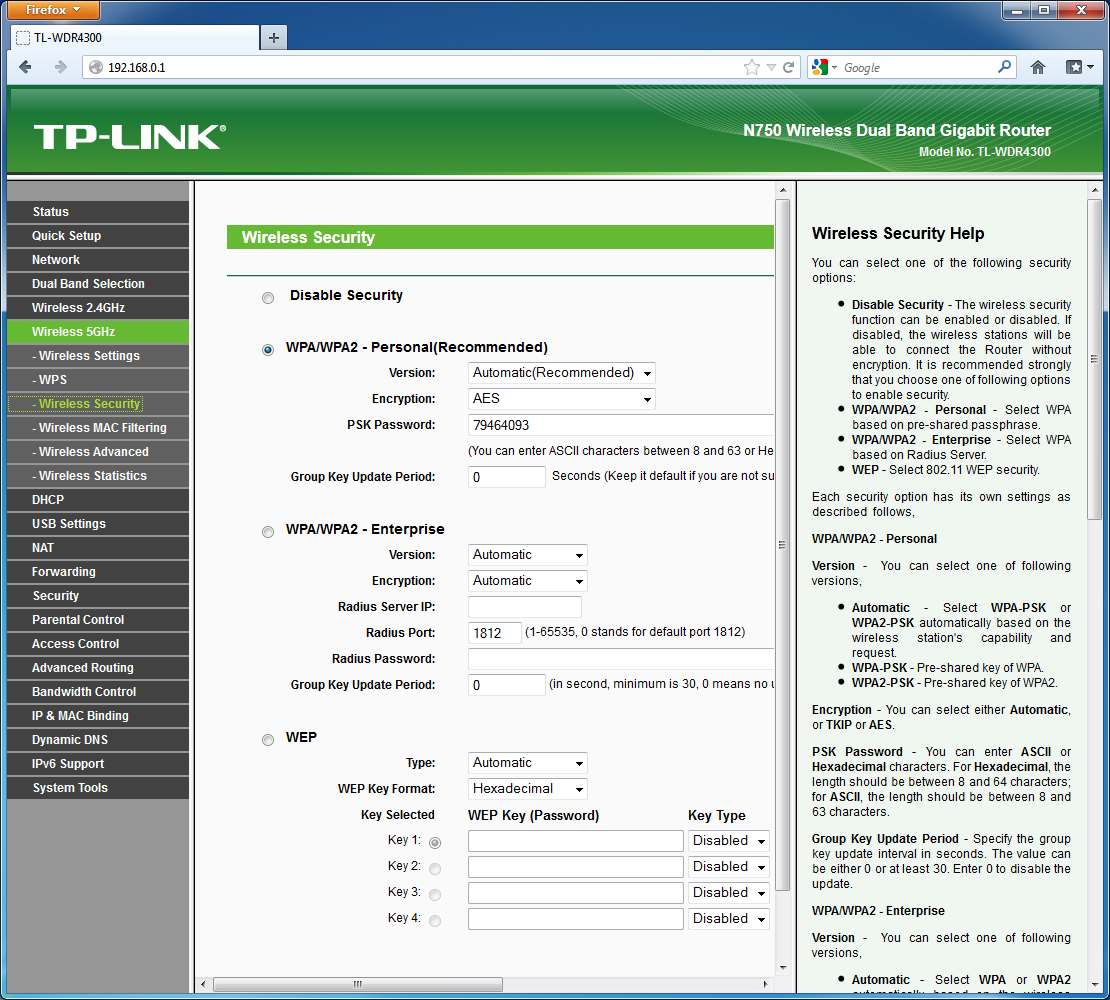

Роутер имеет два независимых радиоблока, что позволяет ему создать одновременно две беспроводные сети. При необходимости, можно работать только в одном диапазоне. Настройки интерфейсов позволяют выбрать регион, ограничить набор стандартов 802.11*, выбрать канал (есть тринадцать в диапазоне 2,4 ГГц и восемь в 5 ГГц), режим 20/40 МГц. Выбор режимов ограничения доступа включает в себя открытую сеть, WEP, WPA/WPA2-PSK и WPA/WPA2 через сервер Radius. Предусмотрен и фильтр MAC-адресов беспроводных клиентов. В дополнительных опциях есть выбор мощности передатчиков, включение WMM, короткого защитного интервала, блокировки прямого обмена данными между клиентами и другие параметры.

Для упрощения подключения клиентов реализована технология WPS. Повысить безопасность ее использования можно отключением режима с вводом PIN-кода или даже совсем ее запретить. В заводских настройках включены обе беспроводные сети. Им присвоены имена с учетом MAC-адреса роутера и включен режим WPA2-PSK, хотя и с достаточно простым цифровым паролем.

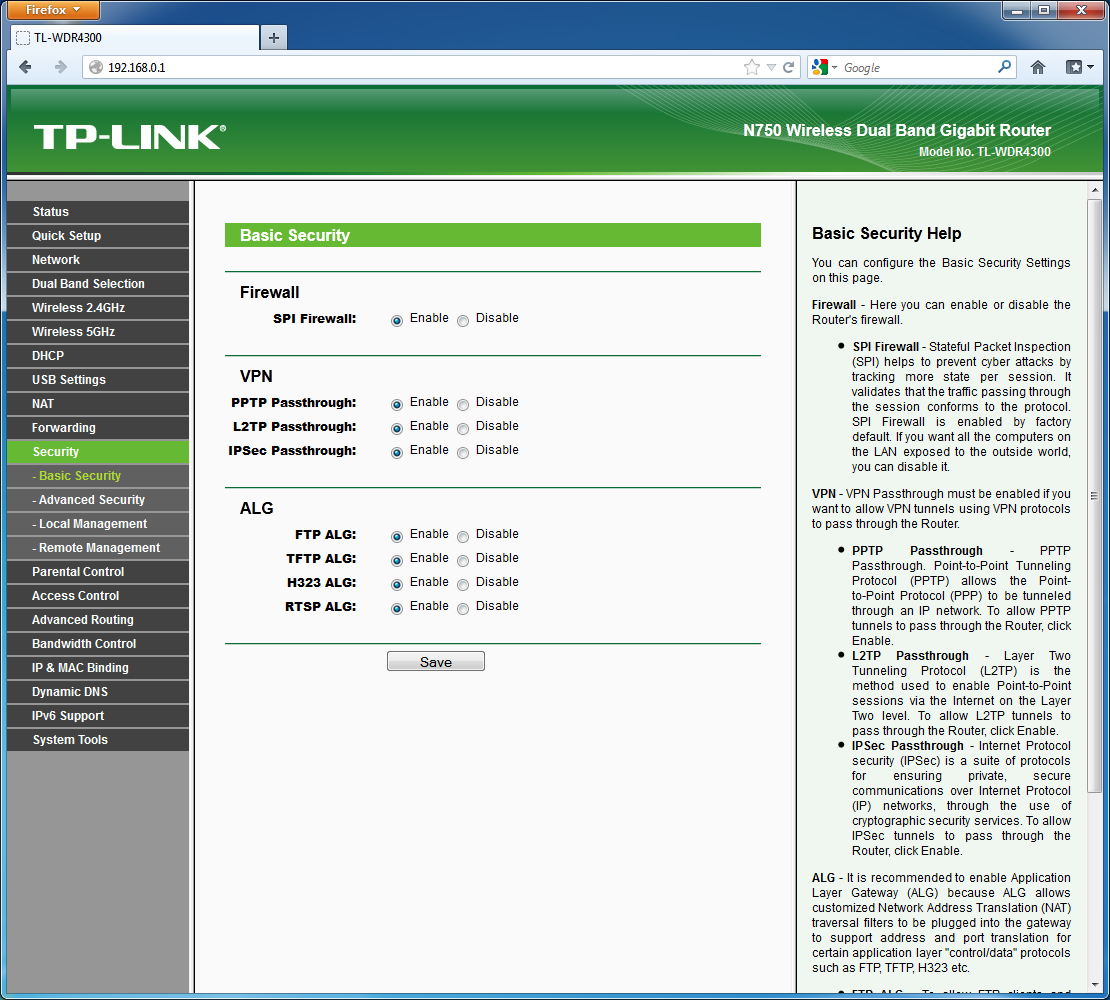

Кроме базового варианта SPI Firewall, в роутере есть отдельный раздел детальной настройки правил фильтров. Причем предусмотрено использование шаблонов для локальных и удаленных хостов, а также расписания. Для более жесткого контроля может пригодиться функция привязки адресов в протоколе ARP. Функция «Родительского контроля» позволяет создать правила для MAC-адресов клиентов с разрешением доступа только к указанным (до восьми) сайтам. Этот сервис также поддерживает работу по расписанию.

Для подобного оборудованного быстрым процессором устройства может пригодиться и контроль полосы пропускания. К сожалению, документация по этой функции практически отсутствует. Пользователь может запрограммировать несколько правил, указав в них адрес или диапазон источника и номера его портов. Трафику, который подходит под данный фильтр можно указать минимальную и максимальные скорости приема и передачи. Подобный подход может помочь ограничить скорости выбранных клиентов. Проверка показала, что если не использовать указание портов, то работает все в целом неплохо. Но, как и у других устройств, из-за повышения загрузки процессора, максимальные скорости маршрутизации могут уменьшиться в случае высокой сетевой нагрузки.

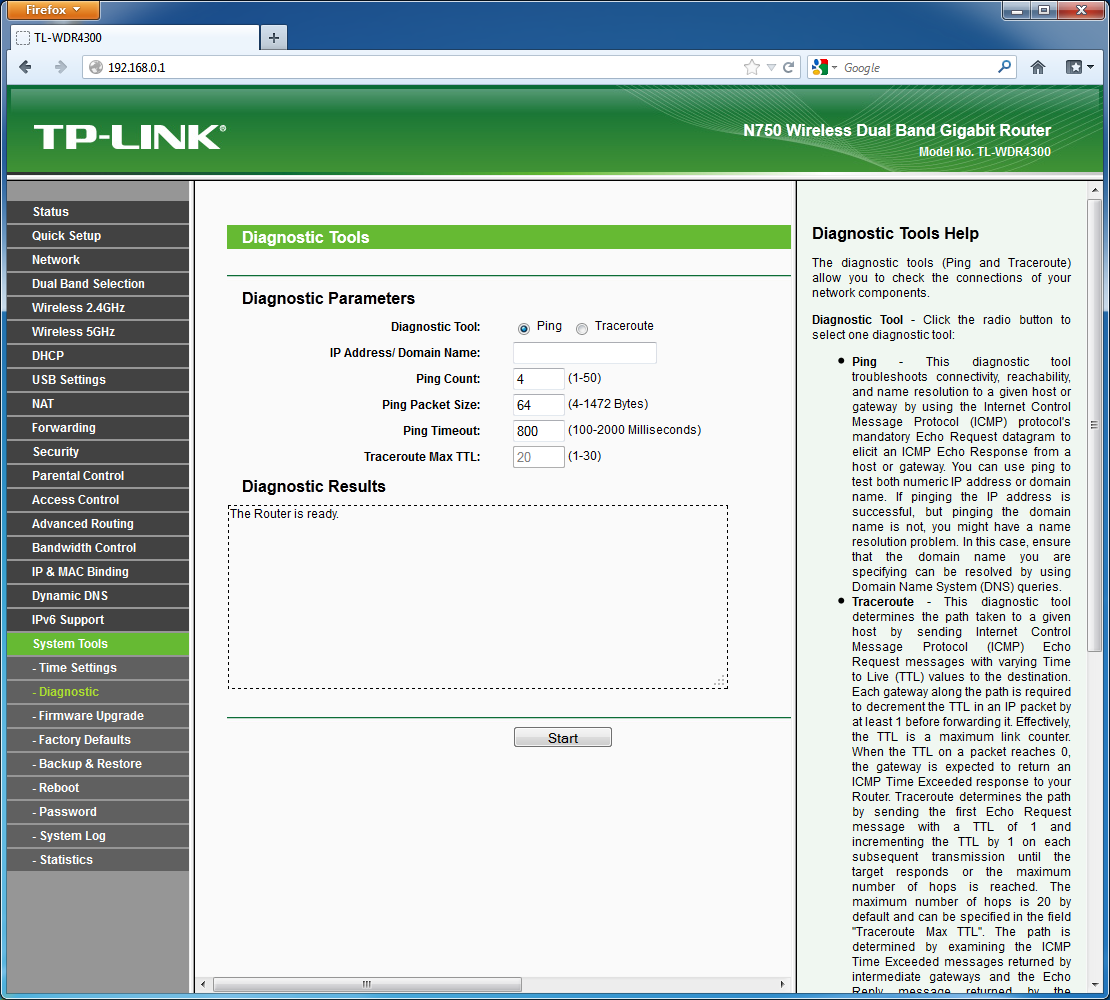

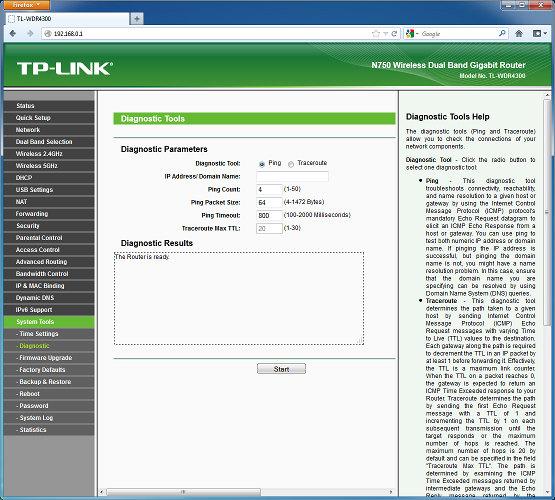

Системные настройки включают в себя установку часов, обновление прошивки, изменение пароля администратора, сохранение/восстановление/сброс конфигурации. Предусмотрены утилиты ping и traceroute для диагностики соединения, а также удаленная перезагрузка устройства. Роутер ведет обычный системный журнал. Есть возможность настроить регулярную отправку его по электронной почте.

Встроенная система подсчета трафика позволяет вести статистику принятых и отправленных данных (суммарно) по клиентам и проверять их текущие скорости.

Использование портов USB

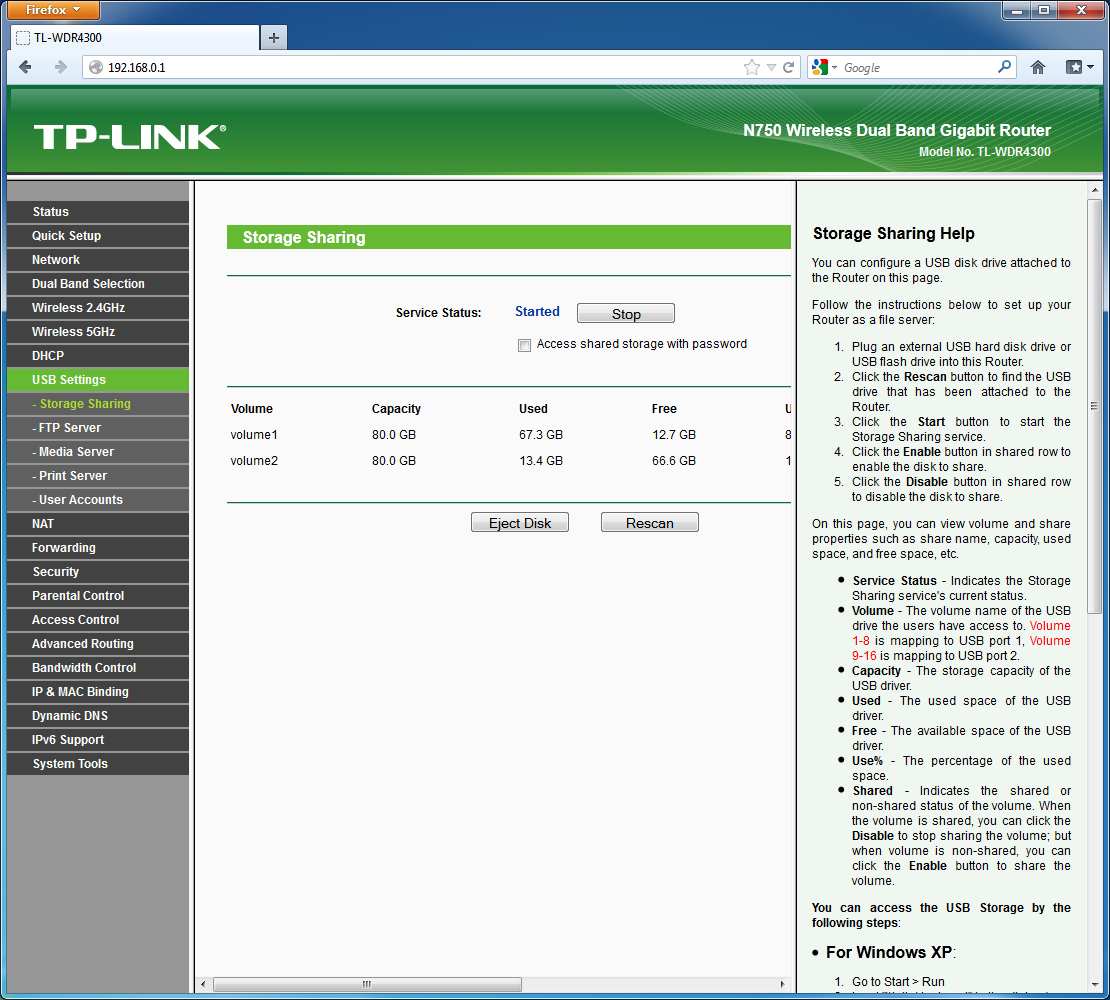

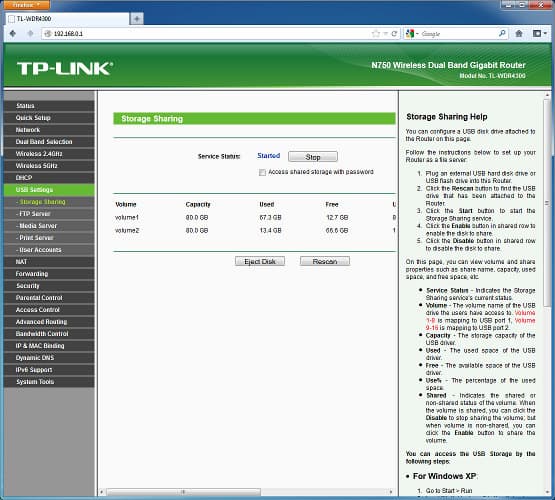

Роутер имеет два порта USB 2.0, которые могут быть использованы для подключения накопителей или принтера. В первом случае поддерживаются флэшки и жесткие диски, которые можно подключать и через хаб, набор совместимых файловых систем ограничен FAT32 и NTFS, можно иметь несколько разделов. В случае SMB каждый будет представлен отдельным сетевым ресурсом. Возможности выбрать имя устройства или название рабочей группы нет.

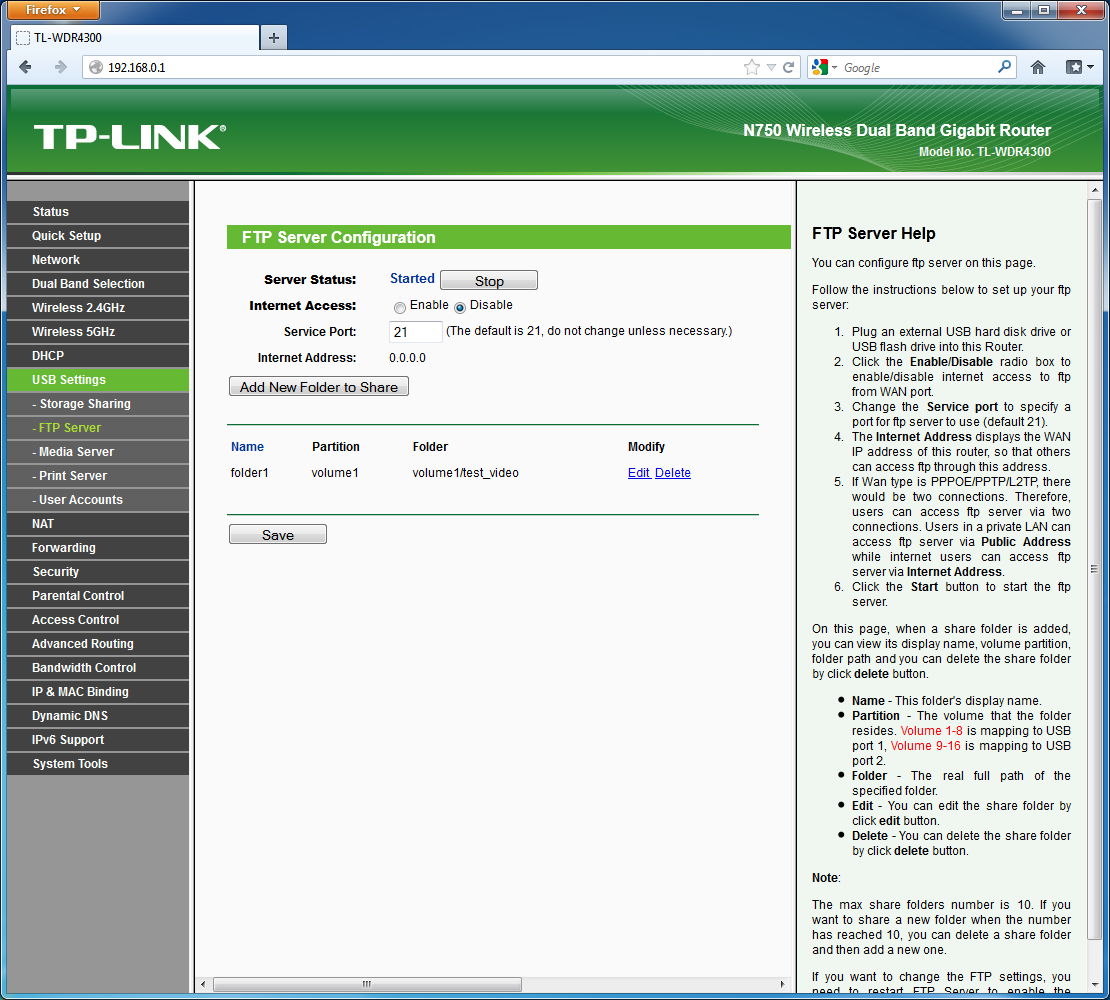

Для FTP все немного интереснее — пользователь сам указывает нужные папки на разделе, которые будут представлены в корне сервера. Можно предоставить доступ и к разделу целиком. Сервер FTP допускает изменение номера основного порта, может быть включен для интерфейса WAN (доступ из интернета), поддерживает пассивный режим и UTF-8 (форсирован). Есть возможность запрограммировать несколько пользователей и установить для каждого права (одновременно ко всем ресурсам) — только чтение или чтение и запись. Также можно запретить пользователю доступ по FTP.

Скорость работы с диском составляет от 10 до 20 МБ/с в зависимости от протокола и файловой системы. По современным меркам, это обычные результаты для роутера. Жаль, что нет поддержки EXT2/3/4. Эти файловые системы часто обеспечивают немного более высокие результаты.

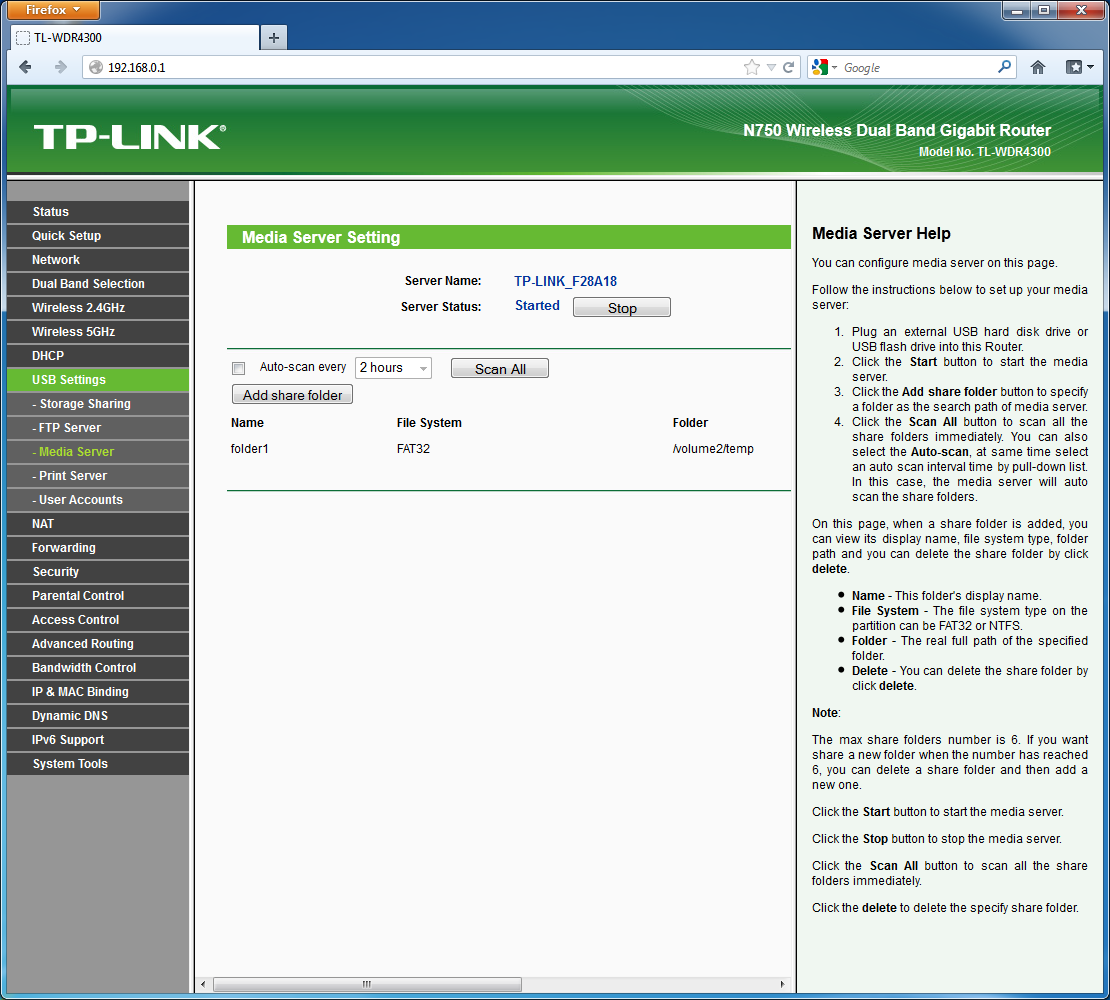

Для доступа к медиафайлам предусмотрен DLNA-сервер. В его настройках можно указать требуемые директории для индексации и интервал сканирования. Поддерживаются многие популярные форматы файлов, включая JPEG, MP3, WAV, M4A, AAC, WMA, AVI, MKV, WMV, TS, M2TS, MP4. Ситуация с тегами не очень понятна, по крайней мере WMP не смог использовать этот вариант сортировки. Но если ваш клиент поддерживает режим «по папкам» (как, например некоторые программы для мобильных устройств), то при наличии правильно организованной библиотеки проблем не будет.

Отключение дисков осуществляется только через Web-интерфейс. Обратить внимание также нужно на то, что просто подключить накопитель для работы FTP и медиасервера будет недостаточно. Эти сервисы требуют обязательной настройки доступных ресурсов.

Работа с принтерами и МФУ (включая сканирование) возможна в операционных системах Windows XP/Vista/7 и Mac OS после установки специального программного обеспечения на компьютер клиента. В этой же программе есть встроенная утилита сканирования, но можно использовать для этой цели и любые другие программы. В случае наличия нескольких клиентов, переключение устройства между ними осуществляется в ручном режиме с системой запросов и разрешений. Отметим, что список совместимых моделей очень большой, кроме того, во многих случаях будут работать и отсутствующие в нем устройства.

Адаптер TP-Link TL-WDN4800

Совместно с роутером мы также протестировали адаптер TL-WDN4800, который позволяет добавить в настольный ПК поддержку наиболее производительного сегодня варианта беспроводного соединения с поддержкой скоростей до 450 Мбит/с и двух диапазонов. Конечно, в каждый момент времени контроллер может работать только с одной сетью —на 2,4 или на 5 ГГц.

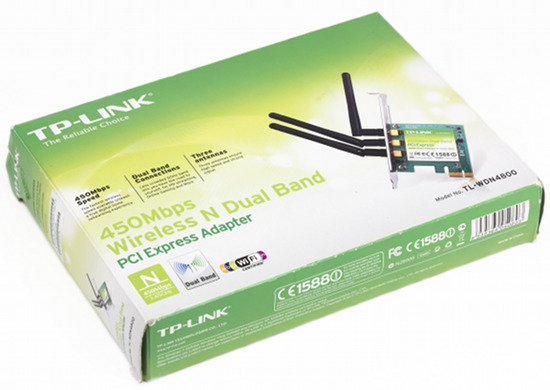

Упаковка адаптера TP-Link TL-WDN4800

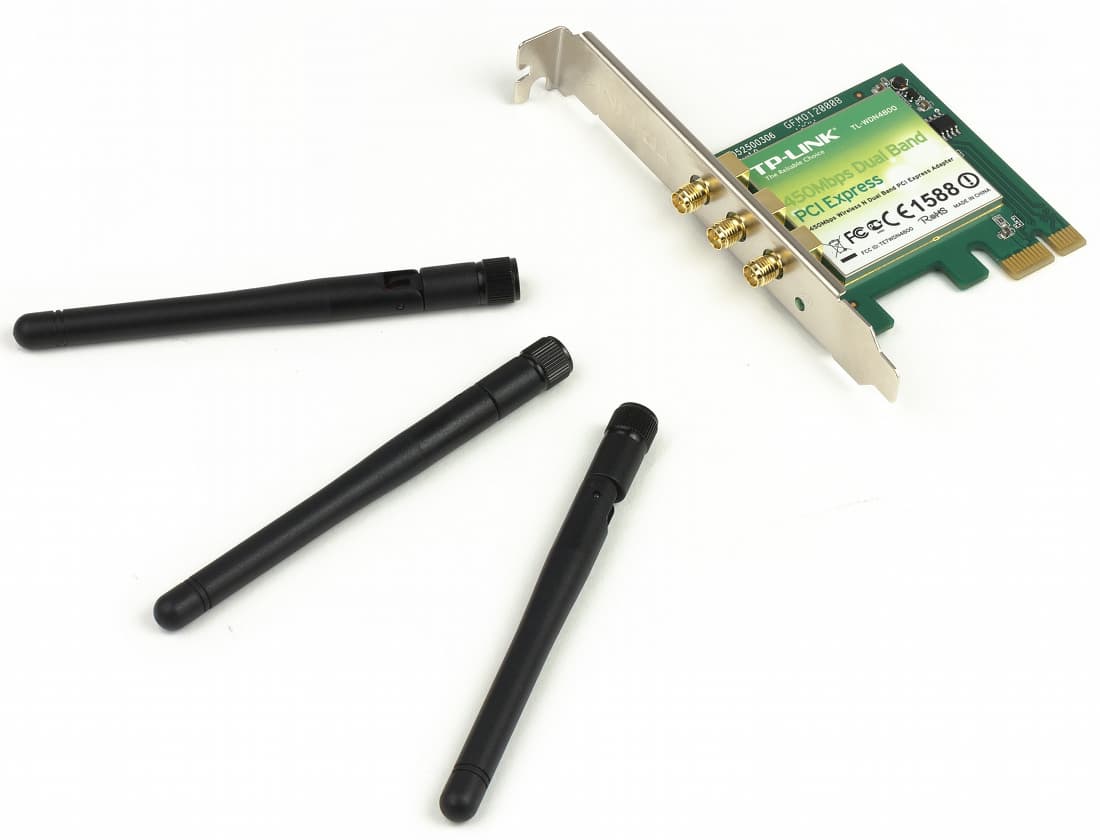

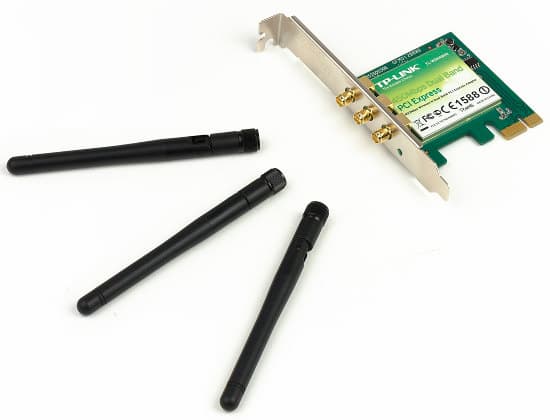

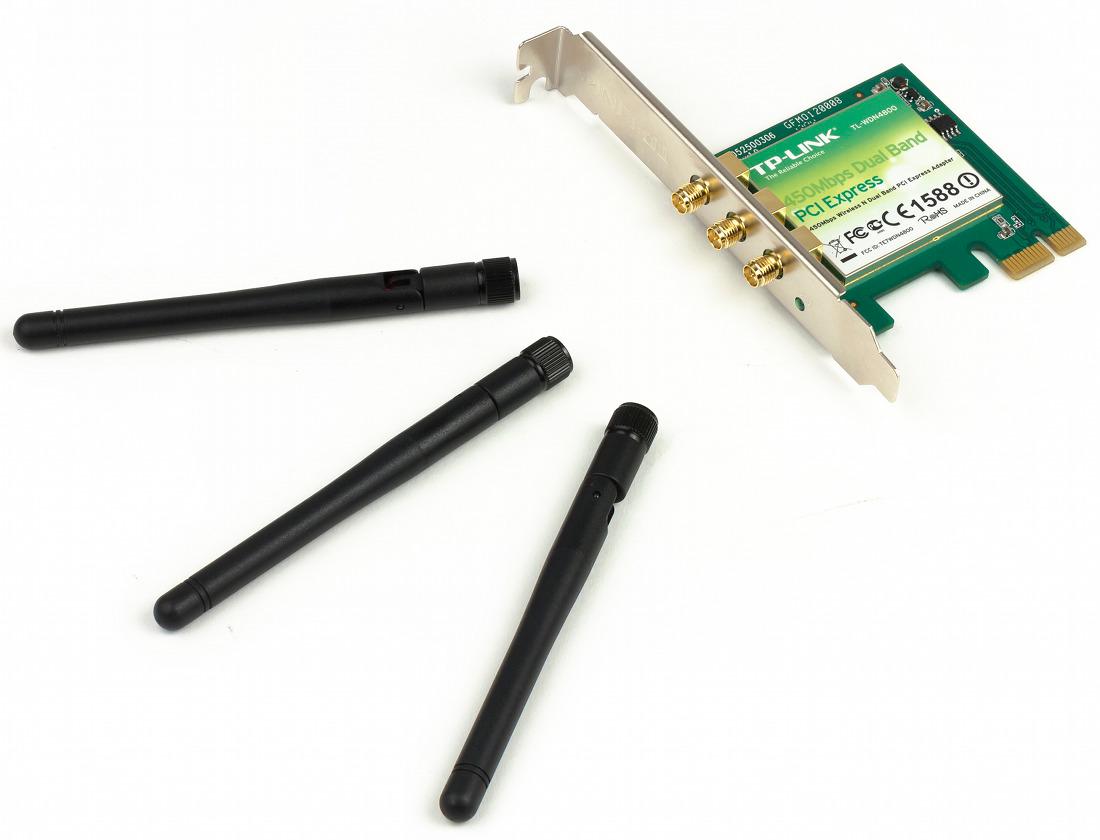

Поставляется устройство в небольшой традиционно оформленной картонной коробке. В комплекте с адаптером идут три небольшие съемные антенны, компакт-диск с драйверами, несколько инструкций и листовок.

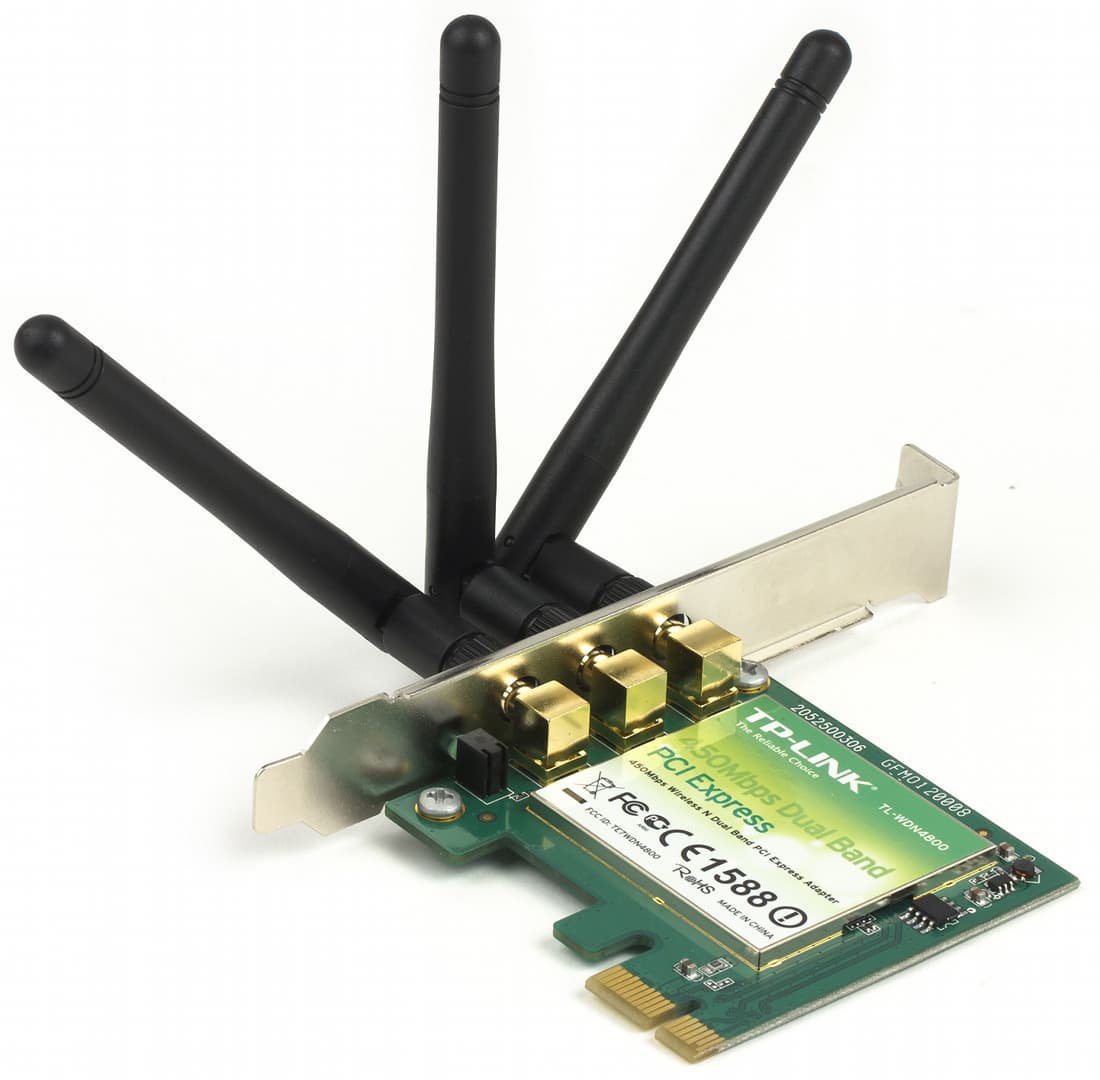

Дизайн платы также мало отличается от других моделей. Она имеет интерфейс PCIe x1, три разъема для антенн и один индикатор на задней панели. Практически вся «начинка» скрыта под несъемным экраном. По высоте плата вполне походит и для низкопрофильных корпусов, однако в комплекте нет сменной планки для них. Это, безусловно, не очень хорошо, поскольку подобный высокопроизводительный контроллер так и просится в HTPC и другие компактные решения.

Также обратим внимание на то, что разъемы находятся очень близко друг от друга и напрямую к ним можно подключить только «тонкие» варианты антенн.

Основой адаптера служит чип Atheros AR9380. К счастью, компания не стала изменять идентификатор устройства, так что вместо предлагаемых ей драйверов позапрошлого года, можно использовать и более свежие версии от производителя чипа.

Производительность

Учитывая установленный процессор, на массово доступных каналах до 100 Мбит/с роутер проблем иметь не должен. В частности на IPoE 100 Мбит/с uTorrent легко справлялся с сотней задач, достигая скорости более 10 МБ/с. Даже с этой нагрузкой при открытии в браузере интерфейса ротуера или интернет-сайтов никаких заметных задержек не было. К подключению «Билайн Интернет» тоже нет никаких замечаний. В режиме L2TP можно было полностью использовать скорость тарифного плана в 50 Мбит/с, в том числе и с p2p. Роутер поддерживает IPTV в сети этого провайдера, при этом просмотр трансляции работает стабильно и с одновременной нагрузкой торрентами. Отметим, что мульитикаст потоки IPTV можно транслировать на клиента и по Wi-Fi.

Тестирование оценки максимальных скоростных характеристик устройства использовался специальный стенд и программа IxChariot. Проверялись все поддерживаемые режимы подключения к сети Интернет — IPoE, PPPoE, PPTP и L2TP. В настройках роутера изменялся только тип соединения с провайдером, все остальное соответствовало заводским опциям.

Результаты показывают, что рассматриваемую модель можно с успехом использовать в любых режимах на высокоскоростных тарифных планах до 100 Мбит/с и выше. Максимальные цифры для прямого подключения практически соответствуют гигабитным скоростям, хотя провайдеров с такими возможностями сегодня еще придется поискать.

В этот раз мы также проверили p2p-нагрузку с разными типами подключений на стенде. Роутер успешно справился с задачей и показал результат более 9,5 МБ/с во всех вариантах, включая PPTP и L2TP. Напомним, что максимальная скорость доступного нам канала составляет 100 Мбит/с.

При работе с VPN можно использовать одновременный доступ к локальной сети провайдера и интернету. Мощная платформа устройства позволяет и в этом случае получить отличные скорости, что видно по второму графику.

Для изучения скорости беспроводных соединений между сегментами LAN и WLAN мы использовали самые быстрые двухдиапазонные адаптеры из нашего набора: Atheros AR5BXB112, Intel Centrino Ultimate-N 6300, Netgear WNDA4100 и фирменный контроллер от TP-Link — TL-WDN4800. Формально он построен на том же чипе, что и первый в нашем списке. Так что будет интересно посмотреть, удалось ли полностью раскрыть потенциал одной из лучших на сегодня микросхем. Настройки роутера изменялись минимально — режим «только n» и WPA2-PSK AES. Расстояние между тестируемыми устройствами составляло около четырех метров без препятствий. На первом графике приводятся цифры для диапазона 2,4 ГГц. Интересно, что роутер решил не отключать второй канал при установке параметра в «Auto», хотя в эфире явно присутствовали другие сети. Направление указывается относительно роутера.

В данном диапазоне устройство работает на скоростях соединения до 300 Мбит/с. Результаты тестов показывают, что оно способно эффективно использовать этот режим и обеспечить реальную производительность на уровне 150 Мбит/с. Отметим, что TL-WDN4800 выступил на уровне своего аналога.

В 5 ГГц поддерживается соединение на 450 Мбит/с, что позволяет получить еще большую скорость. Лучшие адаптеры, в роли которых выступает пара на чипе Atheros AR9380, способны передавать данные на скоростях 200 Мбит/с и более. Отметим, что TL-WDN4800 использовался со своими комплектными антеннами, тогда как с AR5BXB112 были установлены «безымянные» модели, хотя и заметно большего размера. Замена последних позволила AR5BXB112 достичь результатов адаптера TP-Link.

Дополнительное тестирование между сегментами WAN и WLAN с разными типами подключения к интернету проводилось с адаптером TL-WDN4800. Результаты представлены на последней паре графиков.

Несмотря на высокопроизводительную платформу, можно отметить у TL-WDR4300 некоторое снижение скорости работы беспроводного клиента с интернетом по сравнению с локальным сегментом. Однако в большинстве случаев, ограничением будет являться именно сам канал в интернет, так что данная ситуация не очень существенна с практической точки зрения.

В целом роутер показал себя с хорошей стороны. Приятно, что программисты компании смогли эффективно использовать аппаратные ресурсы использованной платформы и реальная скорость вполне соответствует ее мощности. Причем это относится как к задачам маршрутизации, так и к беспроводным контроллерам.

Выводы

TP-Link TL-WDR4300 является представителем нового поколения домашних беспроводных роутеров, ориентированных на пользователей, которым требуется высокая скорость локальных портов, маршрутизации и беспроводного соединения. Наличие USB позволяет также организовать хранение файлов с локальным и удаленным доступом и трансляцию мультимедиафайлов. Отметим у данной модели достаточно удачную реализацию работы с принтерами и МФУ с поддержкой как печати, так и сканирования.

Если не считать обслуживания USB-устройств, то по своим программным возможностям роутер мало отличается от более простых моделей. Некоторые новые функции (например, «Родительский контроль»), реализованы несколько странно и на наш взгляд, не являются действительно полезными. Возможно, программистам стоило обратить внимание на более популярные задачи, такие как гостевые беспроводные сети, расписание работы Wi-Fi или выделение порта для приставки IPTV. Отметим здесь стабильную работу прошивки, которая хорошо зарекомендовала себя за все время тестирования.

Производительность роутера в целом заслуживает отличной оценки. Устройство позволяет использовать тарифные планы до 100 Мбит/с на любых нагрузках и вариантах подключений. Что касается гигабита, то его обработка на высокой скорости возможна только в случае IPoE. Для высокоскоростных соединений пригодится аппаратная реализация NAT. Беспроводные контроллеры также показали отличные результаты: с хорошими адаптерами в диапазоне 2,4 ГГц можно получить около 150 Мбит/с, а на 5 ГГц некоторые модели способны более чем на 200 Мбит/с.

Определенной категории пользователей может быть интересна возможность использования с TL-WDR4300 альтернативных прошивок, в частности серии OpenWRT. Хотя модель имеет относительно небольшой объем флэшпамяти, наличие быстрого процессора, 128 МБ оперативной памяти и двух портов USB поможет реализовать на базе устройства множество дополнительных сервисов.

Адаптер TP-Link TL-WDN4800 построен на базе одного из наиболее быстрых сегодня чипов для беспроводных контроллеров. Он отлично подойдет для использования в стационарном ПК в случае, если пользователь забыл проложить для него кабель. Еще один вариант — работа в составе HTPC. Плата может быть установлена и в низкопрофильные корпуса (правда нужно будет что-то придумывать с заглушкой), а высокая скорость соединения позволит просматривать видео высокого разрешения.

Немаловажным для большинства пользователей будет и то, что рассмотренные устройства предлагаются по очень привлекательной стоимости. Средняя цена в Москве, актуальная на момент чтения вами данной статьи, составляет: TP-Link TL-WDR4300 — $110(28), TP-Link TL-WDN4800 — $42(18).
