Описания нескольких сетевых адаптеров

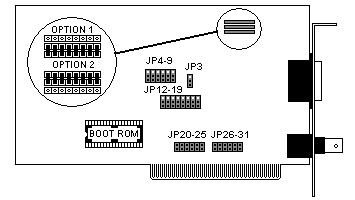

EtherLink 3C501

Изготовитель3COM CORPORATION3c501
Протокол, Скорость Ethernet, 10 Мбит/с
Топология шина
Тип шины, Разрядность ISA, 8 бит
Тип выходаRG-58A/U (BNC)
DB-15 (AUI)
Удаленая загрузкавозможна

Назначение перемычек на карте:

I/O BASE ADDRESS

 JP4JP5JP6JP7JP8JP9
300hpin 2&3pin 2&3pin 2&3pin 2&3pin 1&2pin 1&2
310hpin 1&2pin 2&3pin 2&3pin 2&3pin 1&2pin 1&2

INTERRUPT REQUEST

 JP20JP21JP22JP23JP24JP25
2 ClosedOpenOpenOpenOpenOpen
3 OpenClosedOpenOpenOpenOpen
4 OpenOpenClosedOpenOpenOpen
5 OpenOpenOpenClosedOpenOpen
6 OpenOpenOpenOpenClosedOpen
7 OpenOpenOpenOpenOpenClosed

DMA CHANNEL

 JP26JP27JP28JP29JP30JP31
DMA 1ClosedOpenOpenClosedOpenOpen
DMA 2OpenClosedOpenOpenClosedOpen
DMA 3OpenOpenClosedOpenOpenClosed

CABLE TYPE

 Setting
RG-58A/U (BNC)Option 1
DB-15 (AUI)Option 2

BOOT ROM

 JP3
Disabledpin 2 & 3 closed
Enabledpin 1 & 2 closed

BOOT ROM ADDRESS

 JP12JP13JP14JP15JP16JP17JP18JP19
CC000hpin 2&3pin 2&3pin 1&2pin 1&2pin 2&3pin 2&3pin 1&2pin 1&2
EC000hpin 2&3pin 2&3pin 1&2pin 1&2pin 2&3pin 1&2pin 1&2pin 1&2

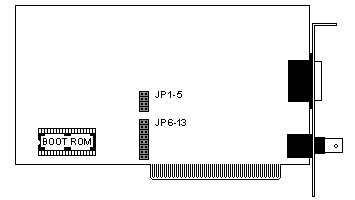

EtherLink II 3C503

Изготовитель3COM CORPORATION3c503
Протокол, СкоростьEthernet, 10 Мбит/с
Топологияшина
Тип шины, РазрядностьISA, 8 бит
Тип выходаRG-58A/U (BNC)
DB-15 (AUI)
Удаленая загрузкавозможна

Назначение перемычек на карте:

I/O BASE ADDRESS

 JP6JP7JP8JP9JP10JP11JP12JP13
250hOpenOpenOpenOpenClosedOpenOpenOpen
280hOpenOpenOpenOpenOpenClosedOpenOpen
2A0hOpenOpenOpenOpenOpenOpenClosedOpen
2E0hOpenOpenOpenOpenOpenOpenOpenClosed
300hClosedOpenOpenOpenOpenOpenOpenOpen
310hOpenClosedOpenOpenOpenOpenOpenOpen
330hOpenOpenClosedOpenOpenOpenOpenOpen
350hOpenOpenOpenClosedOpenOpenOpenOpen

BOOT ROM

 JP1JP2JP3JP4JP5
DisabledClosedOpenOpenOpenOpen

BOOT ROM ADDRESS

 JP1JP2JP3JP4JP5
C8000hOpenOpenOpenOpenClosed
CC000hOpenOpenOpenClosedOpen
D8000hOpenOpenClosedOpenOpen
DC000hOpenClosedOpenOpenOpen

INTERRUPT REQUEST (IRQ) и CABLE TYPE выставляются программно.

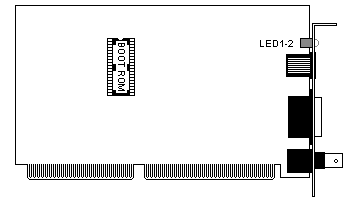

EtherExpress Pro

ИзготовительINTEL CORPORATIONepro
Протокол, СкоростьEthernet, 10 Мбит/с
Топологияшина
Тип шины, РазрядностьISA, 16 бит
Тип выходаRG-45 (TPC)
RG-58A/U (BNC)
DB-15 (AUI)
Удаленая загрузкавозможна
INTERRUPT REQUEST
3, 4, 5, 7, 9, 10, 11, 12
I/O BASE ADDRESS
25 значений в пределах от 200h до 39Fh с шагом 16-байт (10h)
DIAGNOSTIC LEDs
ACT — активность и LNK — соединение

Вся конфигурация данной карты выполняется программно.

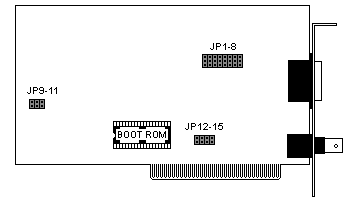

NE1000

ИзготовительNOVELL INCORPORATEDne1000
Протокол, СкоростьEthernet, 10 Мбит/с
Топологияшина
Тип шины, РазрядностьISA, 8 бит
Тип выходаRG-58A/U (BNC)
DB-15 (AUI)
Удаленая загрузкавозможна

Назначение перемычек на карте:

INTERRUPT REQUEST

JP12JP13JP14JP15
2ClosedOpenOpenOpen
3OpenClosedOpenOpen
4OpenOpenClosedOpen
5OpenOpenOpenClosed

I/O BASE ADDRESS and BOOT ROM ADDRESS

BOOT ROM ADDRESSJP9JP10JP11
300hDisabledClosedClosedOpen
320hDisabledOpenClosedOpen
340hDisabledClosedOpenOpen
360hDisabledOpenOpenOpen
300hC8000hClosedClosedClosed
320hCC000hOpenClosedClosed
360hD4000hOpenOpenClosed

CABLE TYPE

 JP1-8
RG-58A/U (BNC)pin 2 & 3 closed
DB-15 (AUI)pin 1 & 2 closed

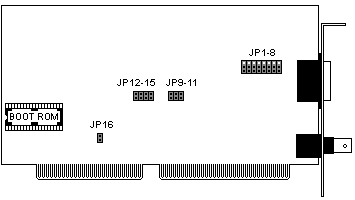

NE2000

ИзготовительNOVELL INCORPORATEDne2000
Протокол, СкоростьEthernet, 10 Мбит/с
Топологияшина
Тип шины, РазрядностьISA, 16 бит
Тип выходаRG-58A/U (BNC)
DB-15 (AUI)
Удаленая загрузкавозможна

Назначение перемычек на карте:

INTERRUPT REQUEST

JP12JP13JP14JP15
2/9ClosedOpenOpenOpen
3OpenClosedOpenOpen
4OpenOpenClosedOpen
5OpenOpenOpenClosed

BOOT ROM

 JP11
DisabledClosed
EnabledOpen

I/O BASE ADDRESS and BOOT ROM ADDRESS

BOOT ROM ADDRESSJP9JP10
300hC8000hClosedClosed
320hCC000hOpenClosed
340hD0000hClosedOpen
360hN/AOpenOpen
ПРИМЕЧАНИЕ : Адрес 360h нельзя использовать при определенном BOOT ROM.

CABLE TYPE

JP1-8
RG-58A/U (BNC)pin 2 & 3 closed
DB-15 (AUI)pin 1 & 2 closed






5 декабря 1997 Г.
