AUI разъем

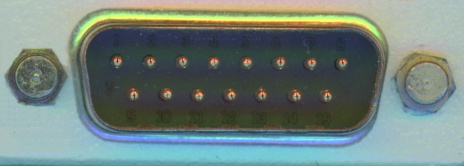

Разъем, расположенный на трансивере (папа).

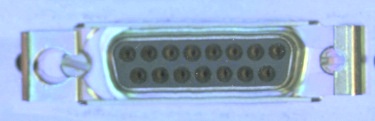

Разъем, расположенный на сетевой карте (плате) или хабе (мама).

1	Control In Circuit Shield
2	Control In Circuit A
3	Data Out Circuit A
4	Data In Circuit Shield
5	Data In Circuit A
6	Viltage Common
9	Control In Circuit B
10(A)	Data Out Circuit B
11(B)	Data Out Circuit Shield
12(C)	Data In Circuit B
13(D)	Viltage Plus
14(E)	Viltage Shield Shell Protective Ground

3 Data Out Circuit A
10 Data Out Circuit B
11 Data Out Circuit Shield

5 Data In Circuit A
12 Data In Circuit B
4 Data In Circuit Shield

2 Control In Circuit A
9 Control In Circuit B
1 Control In Circuit Shield

6 Viltage Common
13 Viltage Plus
14 Viltage Shield Shell Protective Ground
