Разъемы для витой пары
Восьмиконтактный модульный соединитель (Вилка, Plug)
Народное название "RJ-45"
Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов.
| 1 - контакты 8 шт.
2 - фиксатор разъема 3 - фиксатор провода |
 |
|
Вид со стороны контактов
Контакт 1
2
3
4
5
6
7
Контакт 8
|
 |
| Вид со стороны кабеля |  |
| Вид спереди
На новой, неиспользованной вилке, контакты выходят за пределы корпуса. |
  |
| В процессе обжима, они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнуться в жилу(1). |   |
Вилки делятся на экранированные и неэкранированные, со вставкой и без,
для круглого и для плоского кабеля, для одножильного и для многожильного
кабеля, с двумя и с тремя зубцами.
Полезно вместе с вилкой на кабель устанавливать защитный
колпачок.

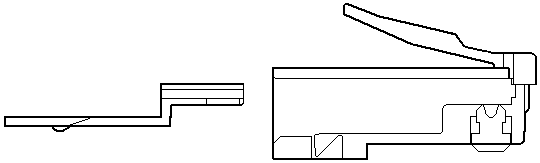

Вилка со вставкой
Расплетенные и расположенные в соответствии с выбранным вами способом, провода кабеля вставляются во вставку до упора, лишнее обрезается, затем вставка вместе с кабелем вставляется в вилку. Вилка обжимается. При данном способе монтажа длина расплетения получается минимальной, монтаж проще и быстрее, чем при использовании обычной вилки без вставки. Такая вилка несколько дороже чем обычная.
