Популярность мобильных решений подключения к компьютерным сетям в последнее время сильно возросла. Это во многом связано с принятием стандарта IEEE 802.11b для беспроводной
связи в диапазоне 2.4GHz, что позволило многим производителям выпускать совместимое
беспроводное оборудование. И сегодня таких компаний уже больше 12.
Преимуществ использования беспроводной сети много, вот некоторые из них:
конференции, участники которых, используя мобильные ПК, могут легко обмениваться
информацией без использования проводов и дискет
легкое перемещение с ПК при сохранении постоянного высокоскоростного подключения
к сети
быстро устанавливаемые сети в исторических зданиях, арендованных офисных помещениях
и временных рабочих пространствах, где желателен доступ к сети, но прокладка проводов
затруднена или невыгодна
добавление или перемещение пользователей в пределах сети немедленно, без дорогостоящего
перемонтажа
В начале 2000 года компании Intel и Symbol Technologies подписали соглашение о
многолетнем сотрудничестве в области беспроводных компьютерных сетей. Intel также
планирует инвестировать в Symbol Technologies порядка $100 миллионов. И вот, уже 5
июня появились первые результаты такого сотрудничества — Intel анонсировал два продукта
для wireless networking:
сетевая беспроводная карта Intel PRO/Wireless 2011 LAN PC Card: устройство, предназначенное
для установки в мобильные ПК, работающее в диапазоне 2.4GHz по стандарту IEEE802.11b
и обеспечивающее скорость до 11Mbps
беспроводный хаб/мост Intel PRO/Wireless 2011 LAN Access Point: устройство для
связи между собой мобильный устройств, а также обеспечивающее связь проводной и беспроводной
сети. Оно обладает расширенными возможностями конфигурирования и мониторинга (http,
telnet, snmp)
Позже в этом году Intel планирует добавить PCI адаптер беспроводной сети, предназначенный
для установки в настольные ПК.
Intel отмечает следующие привлекательные стороны его продукции:
Высокоскоростное 11Mbps подключение по технологии IEEE 802.11b (Wireless Ethernet)
совместимо с другими устройствами, работающими по технологии IEEE 802.11b WiFi™
обратно совместимо с IEEE 802.11 Direct Sequence устройствами на скоростях 1 и
2Mbps
автоматический выбор скорости, исходя из качества сигнала
динамическая настройка скоростей для минимизации интерференции
автоматическая балансировка нагрузки и приоритетов оптимизирует подключение каждого
клиента
прозрачное постоянное соединение между отдельными сегментами сетей Ethernet
технология Mobile IP позволяет перемещаться между разными IP сетями без
перезагрузки ОС
Надежный и защищенный доступ к сети из любой точки
защита информации на основе 40 или 128 битного Wired Equivalent Privacy (WEP)
протокола без потерь в скорости работы
двунаправленное установление подлинности ограничивает доступ в LAN
Простота установки и настройки
адаптер использует технологию Plug'n'Play
для настройки можно использовать любой интернет-браузер
полная поддержка SNMP v2
поддержка DHCP
индикаторы в task tray показывают текущий уровень сигнала
технология Location profiles позволяет легко перемещаться между офисами
расширенное управление питанием (APM) увеличивает время работы батарей мобильного
ПК
использование flash памяти для хранения firmware позволяет легко менять прошивку
В нашем тестировании участвовала PC Card радиокарта и мост Acces Point (AP).
В комплект поставки Intel PRO/Wireless 2011 LAN PC Card кроме, собственно, адаптера
входит набор из кратких описаний установки адаптера и точки доступа, и, конечно, компакт
диск с полными описаниями, драйверами и утилитами. Также на компакт диске есть программа
для создания инсталляционной дискеты с драйверами, что упрощает установку на ПК без
устройства чтения CD-ROM.
Параметры Intel PRO/Wireless 2011 LAN PC Card:
слот: Type II 16-bit PC card
скорость: 11, 5,5, 2, 1Mbps по стандарту IEEE 802.11b
поддержка ОС: Windows 95, 98, 2000, NT
драйвера: NDIS2, NDIS3, NDIS4, NDIS5, ODI
утилиты: настройка профилей, real-time оценка качества сигнала, изменение конфигурации,
Firmware upgrade.
1Mbps: 460 m open environment / 90 m office environment
11Mbps: 120 m open environment / 30 m office environment
чувствительность приемника
-87dBm @ 1Mbps
-85dBm @ 2Mbps
-84dBm @ 5,5Mbps
-81dBm @ 11Mbps
выходная мощность: обычно 18 dBm, минимум 14 dBm
потребление питания (обычно/максимально):
передача 300 mA / 500 mA
прием 170 mA / 300 mA
sleep 10 mA / 25 mA

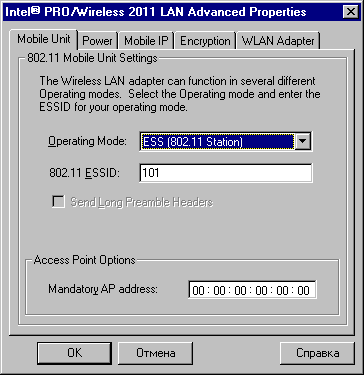

Установка карты в ноутбук под управлением Windows 98 прошла легко. Можно сказать,
что описания "Quick Installation Guide" вполне достаточно. После инсталляции
драйверов мы настроили параметры карты через свойства адаптера в "панель
управления" / "сеть":
На этом настройка сетевого адаптера была закончена. Для исследования его работы
мы установили с прилагаемого компакт диска набор утилит: AP Discovery, WLAN Info,
WLAN Monitor, WLAN Update. В состав драйверов входит также динамическая библиотека
"My WLAN Places" (кстати, созданная компанией Symbol Technologies), с помощью
которой можно заранее создать несколько профилей подключения к беспроводной сети,
а потом быстро их переключать (но все равно с перезагрузкой).
Рассмотрим эти утилиты подробнее.
AP Discovery используется для поиска точек доступа в TCP/IP сети,
к которой подключен адаптер. Причем ищутся не только устройства от Intel, но и совместимые
точки доступа. После поиска есть возможность конфигурировать некоторые параметры
AP — название, ESSID, IP адрес, шлюз через SNMP, WEB, telnet.
WLAN Info — программа выдает множество информации об адаптере,
включая hardware параметры (порт, прерывание, MAC адрес), версии ПО (firmware и драйверов),
текущие режимы работы, доступные AP, статистику по скоростям и многое другое.
Полезной может оказаться функция записи статистики в HTML файл:
WLAN Info Adapter Information
Logging Date (MM/DD/YYYY): 11/07/2000
Adapter Information: Driver Version: V2.0.0.7
Firmware Version: V2.00-17
Association: In range
Hardware Properties MAC Address: 00:02:B3:04:6B:AE
Adapter Type: PC Card
Transmit / Recieve Statistics (Rates = MBits)
Transmit
Receive
Time
Directed Packets
Non Directed Packets
Directed Packets
Non Directed Packets
H:M:S
1
2
5.5
11
1
2
5.5
11
1
2
5.5
11
1
2
5.5
11
20:58:47
0
0
0
0
0
0
59
19844
860
0
0
0
0
0
29
14001
20:58:53
0
0
0
0
0
0
59
19844
860
0
0
0
0
0
29
14001

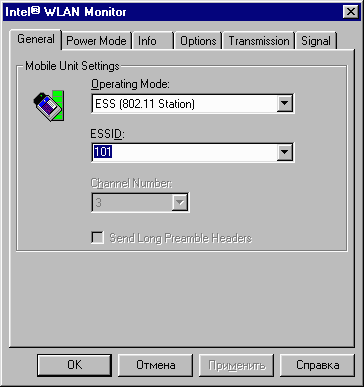

WLAN Monitor — программа мониторинга состояния адаптера, вызываемая
из трея:
С ее помощью также можно настроить некоторые параметры радиоадаптера без перезагрузки
ПК, просмотреть текущие режимы работы карты, проверить связь с IP хостом (закладка
"Transmision") и, что самое интересное, оценить качество сигнала. Однако, к
сожалению, оценка качества сигнала не очень информативна.
WLAN Update — совсем простая программа установки новой версии
firmware:
Стандарт IEEE 802.11b определяет две основных архитектуры беспроводной сети:
Одноранговая — каждый адаптер работает сам по
себе со всеми доступными рядом адаптерами (режим IBSS 802.11 Ad Hoc)
С точкой доступа (или несколькими) - все
ПК связываются друг с другом (и, возможно, проводной сетью) через точку доступа (режим
ESS 802.11 Station)
Настойка первого варианта достаточно проста. Необходимо выбрать этот режим в драйвере
адаптеров, установить у всех одинаковое имя сети (ESSID, другое название этого параметра
— Net_ID) и опции шифрования. Допускается использование до 256 устройств в одной группе.
Для второго варианта используется специальное устройство — точка доступа, объединяющая
всех клиентов наподобие хаба. Intel представил свой вариант такого устройства, обладающего
широкими возможностями:
Intel PRO/Wireless 2011 LAN Access Point представляет собой внешнее устройство,
размерами примерно 4,5 × 15,2 × 21,5 см и весом 0,5 кг. Все разъемы расположены на
задней части устройства:
Там Вы можете найти — разъемы питания, последовательного порта для подключения ПК или модема, и, конечно, RJ45 разъем 10BaseT
сети. Антенны радиоканала также расположены сзади. Они съемные и могут ориентироваться
в любом направлении. Использование двух антенн (первая — прием/передача, вторая -
только прием) позволяет немного повысить дальность действия устройства. Отметим, что
Intel, как и многие другие производители радиоустройств, использовал в своем Intel
PRO/Wireless 2011 LAN Acces Point комбинацию из беспроводной PC Card радиокарты (производства
Symbol Technologies) и управляющего микрокомпьютера. Питание устройства осуществляется
от внешнего блока питания на 12В 1А или с помощью специального адаптера оно подается
по проводу 10BaseT сети. Снаружи есть 3 индикатора — питание, активность Ethernet,
активность радиосети.
Технические характеристики:
встроенная система диагностики при подаче питания
встроенная двойная антенна
беспроводный MAC интерфейс
флеш память для хранения firmware
порт 10BaseT Ethernet с высокоскоростной обработкой пакетов
последовательный порт PC/AT
поддержка до 127 мобильных устройств
шифрование данных
поддержка SNMP, расширений MIB, Mobile IP, DHCP, HTTP Web сервера
поддержка short RF preamble, режима wireless AP
В комплект поставки входят: сам Intel Wireless Access Point с блоком питания и
двумя антеннами; как и для радиоадаптера — комплект из двух Quick Installation Guide
(адаптера и моста) и компакт диска с полными описаниями, драйверами и утилитами; универсальный
комплект для крепления устройства на стену.
Простейший вариант установки — использование устройства в роли беспроводного
хаба для связи между собой ПК с радиокартами. Однако поскольку радиокарты между собой
в принципе могут работать и без моста, то интереснее подключить его к 10BaseT хабу.
При этом, с параметрами по умолчанию, устройство функционирует как мост, объединяющий
радио и проводные сети. Никакой специальной настройки не требуется. Все беспроводные
адаптеры (с ESS/Net ID по умолчанию также равным "101") становятся доступны
и из проводной сети. В данном режиме допускается работа по любым (TCP/IP, IPX, NetBEUI)
протоколам. Сеть функционирует так, как будто все адаптеры находятся на одном хабе.
Приведем несколько вариантов подключения AP:
один AP без подключения к проводной сети используется для организации peer-to-peer
/ одноранговой беспроводной сети
один AP с подключением к проводной сети используется как мост между проводной
и беспроводной сетями
несколько AP могут раздельно сосуществовать в одном физическом пространстве при
организации сетей с разными Net_ID
несколько AP, подключенные к одной проводной сети позволяют увеличить зону работы
беспроводой сети
в режиме WLAP (Wireless AP), несколько AP, взаимодействуя друг с другом по беспроводному
каналу могут использоваться:
для соединения двух Ethernet сетей
для расширения зоны беспроводной сети без использования проводного соединения
AP

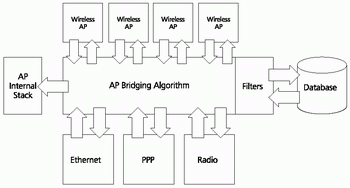

Однако Intel PRO/Wireless 2011 LAN AP это очень сложное устройство и имеет множество
интересных возможностей. Алгоритмы функционирования Intel AP очень разнообразны. В
общем случае его можно понимать как аналог коммутатора в обычных проводных сетях,
но внутренняя схема сложнее:
Кроме маршрутизации на основе MAC адресов по интерфейсам Ethernet, Radio, PPP есть
возможность объединять до 4-х устройств в режиме WLAP (Wireless Access Point). В этом
случае отдельные устройства используют радиоканал для передачи информации между собой.
Функции фильтрации и контроля доступа включают в себя: ограничение по MAC адресам
мобильных устройств, имеющих возможность работать с данным AP, список адресов получателей,
пакеты к которым не обрабатываются, фильтр по типу пакета Ethernet (16-и битовое поле
DIX Ethernet Type).
Интерфейс PPP может использоваться в двух вариантах: подключение удаленного AP
со своими беспроводными клиентами для передачи всей информации от них в местную Ethernet
сеть (режим моста, протокол Data-Link Bridging (DLB)) или подключение удаленного ПК
с маршрутизацией протокола TCP/IP (например, для настройки всех AP в сети через telnet).
Для управления/конфигурирования AP можно использовать следующие варианты:
прямое подключение через последовательный COM порт
подключение через модем
протокол SNMP
telnet
через Web-browser
Поскольку конфигурация через прямое подключение к последовательному порту слишком
проста, и сетевыми устройствами хочется управлять именно через сеть, мы решили испробовать
telnet и Web интерфейсы. Однако сразу это так легко не получилось. Возникло несколько
вопросов: какой IP адрес у устройства (мы не использовали протокол DHCP) и какой логин
и пароль нужно использовать. Оказалось, что эта информация неточна. Обидно, что такая
серьезная компания, как Intel, не смогла подготовить правильную документацию. Тем
не менее, после нескольких попыток все-таки удалось подключиться к устройству по telnet:
А еще через некоторое время заработал и web интерфейс:
С помощью этих интерфейсов можно изменить все параметры устройства. Приведем здесь
только полный список меню:
Easy Setup
Easy Setup
Configuration
Security
System
RF
Wireless AP
SNMP
PPP/Modem
Filtering
Firmware
Special Functions
Statistics
System Properties
Interface
Forwarding Counts
Ethernet
RF
Wireless AP
Miscellaneous
Retry Histogram
Known APs
Mobile Units
Known Mobile Units
Home Agents
Foreign Agents
Поскольку внутренняя программа хранится во флэш памяти, возможно ее изменение с
использованием протокола TFTP, через последовательный порт и протокол X-modem и даже
через Web. Очень интересной возможностью является одновременная настройка общих параметров
и изменение прошивки для всех AP с одинаковым Net_ID (ESS). Для визуального нахождения
конкретного устройства среди многих есть функция "All LED flashing".
При тестировании мы измеряли дальность работы и скорость передачи данных. Для практической
оценки дальности работы карты использовалась программа WLAN Monitor. В наших условиях
(улица, немного деревьев) получилась цифра порядка 70 м для работы по открытому пространству
на скорости 11Мбит. К сожалению, вопрос о переходе на пониженную скорость карта решала
с трудом и скорее писала, что связи нет совсем, чем постепенно снижала скорость,
и поэтому выяснить дальность работы на скоростях 5,5/2/1Mbps не удалось. Возможно,
что для стабильной работы алгоритма выбора скорости необходима более тонкая настройка
AP. При работе в здании связь на 11Mbps была возможна даже при размещении мобильного
ПК через 3 железобетонные стены от точки доступа (и расстоянии ~15м). Кстати, Intel
предлагает специальную программу для нахождения количества и наиболее выгодных расположений
точек доступа (AP) Site Survey. Она используется для практической оценки качества
сигнала в различных точках при разработке беспроводных сетей на предприятиях, в офисных
помещениях и т.п.
Вторым результатом тестирования является цифра 450kbps. Это скорость передачи файлов
с настольного ПК через сеть 10BaseT, Intel Wireless Access Point и беспроводную
карту на ноутбук (Windows 98, сеть Microsoft, протокол NetBEUI). Напомним, что для
соединения двух ПК по сети 10BaseT аналогичный параметр составляет порядка 700-800kbps.
Конечно, можно сделать скидку на обработку сигнала в AP, однако это не должно вызывать
такое сильно падение скорости, тем более что в описании AP указано, что оно имеет "10baseT
Ethernet port interface with full-speed filtering".
В целом оборудование вызвало несколько противоречивые ощущения.
С одной стороны, это продукция известной компании Intel, которая, безусловно, является
одним из самых популярных поставщиков сетевого оборудования, когда основными требованиями
выступают надежность, возможности, управляемость. С этой точки зрения никаких
несовместимостей или сложностей при работе не возникло. Оборудование Intel PRO/Wireless
2011 LAN очень интересное, имеет широкий набор функций, богатый набор ПО, поддерживает
самые современные стандарты. С другой, неточное описание, единственная версия драйверов
и программ, наводят на мысль, что это оборудование не является для Intel действительно
важным направлением, и было представлено скорее для расширения спектра сетевой продукции,
так, чтобы можно было создавать современные решения целиком на основе решений Intel.
Популярность мобильных решений подключения к компьютерным сетям в последнее время сильно возросла. Это во многом связано с принятием стандарта IEEE 802.11b для беспроводной
связи в диапазоне 2.4GHz, что позволило многим производителям выпускать совместимое
беспроводное оборудование. И сегодня таких компаний уже больше 12.
Преимуществ использования беспроводной сети много, вот некоторые из них:
конференции, участники которых, используя мобильные ПК, могут легко обмениваться
информацией без использования проводов и дискет
легкое перемещение с ПК при сохранении постоянного высокоскоростного подключения
к сети
быстро устанавливаемые сети в исторических зданиях, арендованных офисных помещениях
и временных рабочих пространствах, где желателен доступ к сети, но прокладка проводов
затруднена или невыгодна
добавление или перемещение пользователей в пределах сети немедленно, без дорогостоящего
перемонтажа
В начале 2000 года компании Intel и Symbol Technologies подписали соглашение о
многолетнем сотрудничестве в области беспроводных компьютерных сетей. Intel также
планирует инвестировать в Symbol Technologies порядка $100 миллионов. И вот, уже 5
июня появились первые результаты такого сотрудничества — Intel анонсировал два продукта
для wireless networking:
сетевая беспроводная карта Intel PRO/Wireless 2011 LAN PC Card: устройство, предназначенное
для установки в мобильные ПК, работающее в диапазоне 2.4GHz по стандарту IEEE802.11b
и обеспечивающее скорость до 11Mbps
беспроводный хаб/мост Intel PRO/Wireless 2011 LAN Access Point: устройство для
связи между собой мобильный устройств, а также обеспечивающее связь проводной и беспроводной
сети. Оно обладает расширенными возможностями конфигурирования и мониторинга (http,
telnet, snmp)
Позже в этом году Intel планирует добавить PCI адаптер беспроводной сети, предназначенный
для установки в настольные ПК.
Intel отмечает следующие привлекательные стороны его продукции:
Высокоскоростное 11Mbps подключение по технологии IEEE 802.11b (Wireless Ethernet)
совместимо с другими устройствами, работающими по технологии IEEE 802.11b WiFi™
обратно совместимо с IEEE 802.11 Direct Sequence устройствами на скоростях 1 и
2Mbps
автоматический выбор скорости, исходя из качества сигнала
динамическая настройка скоростей для минимизации интерференции
автоматическая балансировка нагрузки и приоритетов оптимизирует подключение каждого
клиента
прозрачное постоянное соединение между отдельными сегментами сетей Ethernet
технология Mobile IP позволяет перемещаться между разными IP сетями без
перезагрузки ОС
Надежный и защищенный доступ к сети из любой точки
защита информации на основе 40 или 128 битного Wired Equivalent Privacy (WEP)
протокола без потерь в скорости работы
двунаправленное установление подлинности ограничивает доступ в LAN
Простота установки и настройки
адаптер использует технологию Plug'n'Play
для настройки можно использовать любой интернет-браузер
полная поддержка SNMP v2
поддержка DHCP
индикаторы в task tray показывают текущий уровень сигнала
технология Location profiles позволяет легко перемещаться между офисами
расширенное управление питанием (APM) увеличивает время работы батарей мобильного
ПК
использование flash памяти для хранения firmware позволяет легко менять прошивку
В нашем тестировании участвовала PC Card радиокарта и мост Acces Point (AP).
В комплект поставки Intel PRO/Wireless 2011 LAN PC Card кроме, собственно, адаптера
входит набор из кратких описаний установки адаптера и точки доступа, и, конечно, компакт
диск с полными описаниями, драйверами и утилитами. Также на компакт диске есть программа
для создания инсталляционной дискеты с драйверами, что упрощает установку на ПК без
устройства чтения CD-ROM.
Параметры Intel PRO/Wireless 2011 LAN PC Card:
слот: Type II 16-bit PC card
скорость: 11, 5,5, 2, 1Mbps по стандарту IEEE 802.11b
поддержка ОС: Windows 95, 98, 2000, NT
драйвера: NDIS2, NDIS3, NDIS4, NDIS5, ODI
утилиты: настройка профилей, real-time оценка качества сигнала, изменение конфигурации,
Firmware upgrade.
1Mbps: 460 m open environment / 90 m office environment
11Mbps: 120 m open environment / 30 m office environment
чувствительность приемника
-87dBm @ 1Mbps
-85dBm @ 2Mbps
-84dBm @ 5,5Mbps
-81dBm @ 11Mbps
выходная мощность: обычно 18 dBm, минимум 14 dBm
потребление питания (обычно/максимально):
передача 300 mA / 500 mA
прием 170 mA / 300 mA
sleep 10 mA / 25 mA
Установка карты в ноутбук под управлением Windows 98 прошла легко. Можно сказать,
что описания "Quick Installation Guide" вполне достаточно. После инсталляции
драйверов мы настроили параметры карты через свойства адаптера в "панель
управления" / "сеть":
На этом настройка сетевого адаптера была закончена. Для исследования его работы
мы установили с прилагаемого компакт диска набор утилит: AP Discovery, WLAN Info,
WLAN Monitor, WLAN Update. В состав драйверов входит также динамическая библиотека
"My WLAN Places" (кстати, созданная компанией Symbol Technologies), с помощью
которой можно заранее создать несколько профилей подключения к беспроводной сети,
а потом быстро их переключать (но все равно с перезагрузкой).
Рассмотрим эти утилиты подробнее.
AP Discovery используется для поиска точек доступа в TCP/IP сети,
к которой подключен адаптер. Причем ищутся не только устройства от Intel, но и совместимые
точки доступа. После поиска есть возможность конфигурировать некоторые параметры
AP — название, ESSID, IP адрес, шлюз через SNMP, WEB, telnet.
WLAN Info — программа выдает множество информации об адаптере,
включая hardware параметры (порт, прерывание, MAC адрес), версии ПО (firmware и драйверов),
текущие режимы работы, доступные AP, статистику по скоростям и многое другое.
Полезной может оказаться функция записи статистики в HTML файл:
WLAN Info Adapter Information
Logging Date (MM/DD/YYYY): 11/07/2000
Adapter Information: Driver Version: V2.0.0.7
Firmware Version: V2.00-17
Association: In range
Hardware Properties MAC Address: 00:02:B3:04:6B:AE
Adapter Type: PC Card
Transmit / Recieve Statistics (Rates = MBits)
Transmit
Receive
Time
Directed Packets
Non Directed Packets
Directed Packets
Non Directed Packets
H:M:S
1
2
5.5
11
1
2
5.5
11
1
2
5.5
11
1
2
5.5
11
20:58:47
0
0
0
0
0
0
59
19844
860
0
0
0
0
0
29
14001
20:58:53
0
0
0
0
0
0
59
19844
860
0
0
0
0
0
29
14001
WLAN Monitor — программа мониторинга состояния адаптера, вызываемая
из трея:
С ее помощью также можно настроить некоторые параметры радиоадаптера без перезагрузки
ПК, просмотреть текущие режимы работы карты, проверить связь с IP хостом (закладка
"Transmision") и, что самое интересное, оценить качество сигнала. Однако, к
сожалению, оценка качества сигнала не очень информативна.
WLAN Update — совсем простая программа установки новой версии
firmware:
Стандарт IEEE 802.11b определяет две основных архитектуры беспроводной сети:
Одноранговая — каждый адаптер работает сам по
себе со всеми доступными рядом адаптерами (режим IBSS 802.11 Ad Hoc)
С точкой доступа (или несколькими) - все
ПК связываются друг с другом (и, возможно, проводной сетью) через точку доступа (режим
ESS 802.11 Station)
Настойка первого варианта достаточно проста. Необходимо выбрать этот режим в драйвере
адаптеров, установить у всех одинаковое имя сети (ESSID, другое название этого параметра
— Net_ID) и опции шифрования. Допускается использование до 256 устройств в одной группе.
Для второго варианта используется специальное устройство — точка доступа, объединяющая
всех клиентов наподобие хаба. Intel представил свой вариант такого устройства, обладающего
широкими возможностями:
Intel PRO/Wireless 2011 LAN Access Point представляет собой внешнее устройство,
размерами примерно 4,5 × 15,2 × 21,5 см и весом 0,5 кг. Все разъемы расположены на
задней части устройства:
Там Вы можете найти — разъемы питания, последовательного порта для подключения ПК или модема, и, конечно, RJ45 разъем 10BaseT
сети. Антенны радиоканала также расположены сзади. Они съемные и могут ориентироваться
в любом направлении. Использование двух антенн (первая — прием/передача, вторая -
только прием) позволяет немного повысить дальность действия устройства. Отметим, что
Intel, как и многие другие производители радиоустройств, использовал в своем Intel
PRO/Wireless 2011 LAN Acces Point комбинацию из беспроводной PC Card радиокарты (производства
Symbol Technologies) и управляющего микрокомпьютера. Питание устройства осуществляется
от внешнего блока питания на 12В 1А или с помощью специального адаптера оно подается
по проводу 10BaseT сети. Снаружи есть 3 индикатора — питание, активность Ethernet,
активность радиосети.
Технические характеристики:
встроенная система диагностики при подаче питания
встроенная двойная антенна
беспроводный MAC интерфейс
флеш память для хранения firmware
порт 10BaseT Ethernet с высокоскоростной обработкой пакетов
последовательный порт PC/AT
поддержка до 127 мобильных устройств
шифрование данных
поддержка SNMP, расширений MIB, Mobile IP, DHCP, HTTP Web сервера
поддержка short RF preamble, режима wireless AP
В комплект поставки входят: сам Intel Wireless Access Point с блоком питания и
двумя антеннами; как и для радиоадаптера — комплект из двух Quick Installation Guide
(адаптера и моста) и компакт диска с полными описаниями, драйверами и утилитами; универсальный
комплект для крепления устройства на стену.
Простейший вариант установки — использование устройства в роли беспроводного
хаба для связи между собой ПК с радиокартами. Однако поскольку радиокарты между собой
в принципе могут работать и без моста, то интереснее подключить его к 10BaseT хабу.
При этом, с параметрами по умолчанию, устройство функционирует как мост, объединяющий
радио и проводные сети. Никакой специальной настройки не требуется. Все беспроводные
адаптеры (с ESS/Net ID по умолчанию также равным "101") становятся доступны
и из проводной сети. В данном режиме допускается работа по любым (TCP/IP, IPX, NetBEUI)
протоколам. Сеть функционирует так, как будто все адаптеры находятся на одном хабе.
Приведем несколько вариантов подключения AP:
один AP без подключения к проводной сети используется для организации peer-to-peer
/ одноранговой беспроводной сети
один AP с подключением к проводной сети используется как мост между проводной
и беспроводной сетями
несколько AP могут раздельно сосуществовать в одном физическом пространстве при
организации сетей с разными Net_ID
несколько AP, подключенные к одной проводной сети позволяют увеличить зону работы
беспроводой сети
в режиме WLAP (Wireless AP), несколько AP, взаимодействуя друг с другом по беспроводному
каналу могут использоваться:
для соединения двух Ethernet сетей
для расширения зоны беспроводной сети без использования проводного соединения
AP
Однако Intel PRO/Wireless 2011 LAN AP это очень сложное устройство и имеет множество
интересных возможностей. Алгоритмы функционирования Intel AP очень разнообразны. В
общем случае его можно понимать как аналог коммутатора в обычных проводных сетях,
но внутренняя схема сложнее:
Кроме маршрутизации на основе MAC адресов по интерфейсам Ethernet, Radio, PPP есть
возможность объединять до 4-х устройств в режиме WLAP (Wireless Access Point). В этом
случае отдельные устройства используют радиоканал для передачи информации между собой.
Функции фильтрации и контроля доступа включают в себя: ограничение по MAC адресам
мобильных устройств, имеющих возможность работать с данным AP, список адресов получателей,
пакеты к которым не обрабатываются, фильтр по типу пакета Ethernet (16-и битовое поле
DIX Ethernet Type).
Интерфейс PPP может использоваться в двух вариантах: подключение удаленного AP
со своими беспроводными клиентами для передачи всей информации от них в местную Ethernet
сеть (режим моста, протокол Data-Link Bridging (DLB)) или подключение удаленного ПК
с маршрутизацией протокола TCP/IP (например, для настройки всех AP в сети через telnet).
Для управления/конфигурирования AP можно использовать следующие варианты:
прямое подключение через последовательный COM порт
подключение через модем
протокол SNMP
telnet
через Web-browser
Поскольку конфигурация через прямое подключение к последовательному порту слишком
проста, и сетевыми устройствами хочется управлять именно через сеть, мы решили испробовать
telnet и Web интерфейсы. Однако сразу это так легко не получилось. Возникло несколько
вопросов: какой IP адрес у устройства (мы не использовали протокол DHCP) и какой логин
и пароль нужно использовать. Оказалось, что эта информация неточна. Обидно, что такая
серьезная компания, как Intel, не смогла подготовить правильную документацию. Тем
не менее, после нескольких попыток все-таки удалось подключиться к устройству по telnet:
А еще через некоторое время заработал и web интерфейс:
С помощью этих интерфейсов можно изменить все параметры устройства. Приведем здесь
только полный список меню:
Easy Setup
Easy Setup
Configuration
Security
System
RF
Wireless AP
SNMP
PPP/Modem
Filtering
Firmware
Special Functions
Statistics
System Properties
Interface
Forwarding Counts
Ethernet
RF
Wireless AP
Miscellaneous
Retry Histogram
Known APs
Mobile Units
Known Mobile Units
Home Agents
Foreign Agents
Поскольку внутренняя программа хранится во флэш памяти, возможно ее изменение с
использованием протокола TFTP, через последовательный порт и протокол X-modem и даже
через Web. Очень интересной возможностью является одновременная настройка общих параметров
и изменение прошивки для всех AP с одинаковым Net_ID (ESS). Для визуального нахождения
конкретного устройства среди многих есть функция "All LED flashing".
При тестировании мы измеряли дальность работы и скорость передачи данных. Для практической
оценки дальности работы карты использовалась программа WLAN Monitor. В наших условиях
(улица, немного деревьев) получилась цифра порядка 70 м для работы по открытому пространству
на скорости 11Мбит. К сожалению, вопрос о переходе на пониженную скорость карта решала
с трудом и скорее писала, что связи нет совсем, чем постепенно снижала скорость,
и поэтому выяснить дальность работы на скоростях 5,5/2/1Mbps не удалось. Возможно,
что для стабильной работы алгоритма выбора скорости необходима более тонкая настройка
AP. При работе в здании связь на 11Mbps была возможна даже при размещении мобильного
ПК через 3 железобетонные стены от точки доступа (и расстоянии ~15м). Кстати, Intel
предлагает специальную программу для нахождения количества и наиболее выгодных расположений
точек доступа (AP) Site Survey. Она используется для практической оценки качества
сигнала в различных точках при разработке беспроводных сетей на предприятиях, в офисных
помещениях и т.п.
Вторым результатом тестирования является цифра 450kbps. Это скорость передачи файлов
с настольного ПК через сеть 10BaseT, Intel Wireless Access Point и беспроводную
карту на ноутбук (Windows 98, сеть Microsoft, протокол NetBEUI). Напомним, что для
соединения двух ПК по сети 10BaseT аналогичный параметр составляет порядка 700-800kbps.
Конечно, можно сделать скидку на обработку сигнала в AP, однако это не должно вызывать
такое сильно падение скорости, тем более что в описании AP указано, что оно имеет "10baseT
Ethernet port interface with full-speed filtering".
В целом оборудование вызвало несколько противоречивые ощущения.
С одной стороны, это продукция известной компании Intel, которая, безусловно, является
одним из самых популярных поставщиков сетевого оборудования, когда основными требованиями
выступают надежность, возможности, управляемость. С этой точки зрения никаких
несовместимостей или сложностей при работе не возникло. Оборудование Intel PRO/Wireless
2011 LAN очень интересное, имеет широкий набор функций, богатый набор ПО, поддерживает
самые современные стандарты. С другой, неточное описание, единственная версия драйверов
и программ, наводят на мысль, что это оборудование не является для Intel действительно
важным направлением, и было представлено скорее для расширения спектра сетевой продукции,
так, чтобы можно было создавать современные решения целиком на основе решений Intel.
