Принцип переделки внутреннего модема ISA-Courier для подключения к COM-порту


Базовая идея переделки курьера из isa в com (из внутреннего во внешний ) очень проста:

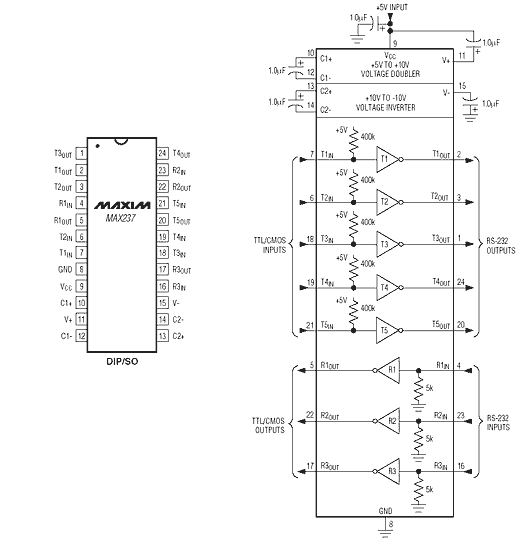

Одной из частей внутренего курьера является формирователь COM-порта типа 16pnp550. Выше приведена его блок-схема. Отсюда видно, что выводы 6, 51, 49, 60, 50, 59, 61, 62 фактически образуют полный интерфейс COM-порта. Естественно, их надо еще преобразовать в стандарт rs232. В этом нам поможет микросхема max 237, вот её блок-схема и разводка контактов:

Далее, если мы глянем на наличие контактов на isa-шине модема, то увидим, что ему для нормальной работы требуется источник питания с напряжением +5, +12, -12 вольт, которые можно получить даже обыкновенным линейным тансформатором. Вот, пожалуй, и всё. Возможно, еще потребуется поставить RC цепочку на сигнал reset, хотя у меня переделанный модем работал и без этой цепочки. Я намеренно не описываю саму процедуру переделки подробно, тот, кто сможет понять то, о чем я рассказал - сможет и сделать это самостоятельно, иначе можно просто испортить модем. Фотографий не привожу, так как делал я это месяц назад, и к модему доступа уже не имею.

От редакции: Еще с одним вариантом переделки внутреннего ISA-Курьера для работы с COM-портом ( с подробной информацией и фотографиями) можно ознакомиться здесь.


Петр (pvaraksin@mtu-net.ru)

Опубликовано -- 29 декабря 2001 г.
Последнее обновление -- 28 апреля 2002 г.
