Высокопроизводительный двухдиапазонный
беспроводной роутер ASUS RT-N66U

Часть 2. Тестирование производительности


В первой части статьи мы рассмотрели комплект поставки, внешний вид и возможности наиболее мощного на сегодня роутера производства ASUS. Вторая часть будет посвящена изучению производительности устройства, в том числе в новых тестах, которые могут быть включены в следующие версии методики тестирования. Одновременно с рассмотрением новых тестов, мы также провели усовершенствование тестового стенда, который используется с марта этого года. Его новая версия обеспечивает немного большую производительность.

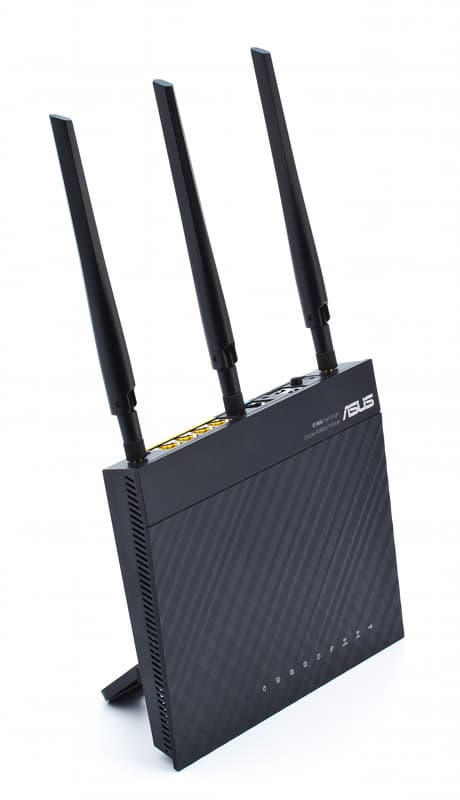

Внешний вид беспроводного роутера ASUS RT-N66U

В данной статье роутер ASUS RT-N66U тестировался с прошивкой версии 3.0.0.3.108.

Производительность

Для тестирования устройства с реальным провайдером использовалось подключение к «Билайн Интернет» в режиме L2TP на скорости 30/15 Мбит/с. Нагрузка в виде клиента p2p, конечно, не стала для устройства сложной задачей. Скорость загрузки стабильно держалась на уровне 3,2 МБ/с, а число подключений достигало тысячи и более. Одновременно можно было использовать доступ в интернет другими приложениями и смотреть IPTV на этом ПК и даже другой ТВ-канал по Wi-Fi (через встроенный в роутер UDP proxy).

Работа с прямым подключением на 100 Мбит/с тоже не вызвала у RT-N66U никаких проблем. uTorrent успешно скачивал данные на скорости 10 МБ/с, а доступ к интернету и web-интерфейсу устройства работали без нареканий.

Нужно отметить, что производитель достаточно часто обновляет прошивки, что может существенно повлиять на скорость работы роутера. Опыт показывает, что первые несколько версий могут не обеспечивать максимальных скоростей. Так что если вы читаете статью через несколько месяцев после ее выхода, некоторые данные уже могут потерять актуальность. Редакция не имеет возможности перепроверять результаты с новыми прошивками после выхода материала, и в этом случае можно получить дополнительную информацию в ветке обсуждения модели в Конференции.

При изучении предельных возможностей сначала посмотрим на наши стандартные однопоточные тесты в программе IxChariot. Как обычно, проверяются все варианты подключения к сети Интернет: прямое, PPPoE, PPTP и L2TP.

Результаты тестирования показывают, что при работе с прямым подключением роутер обеспечивает практически полную скорость гигабитного канала — более 700 Мбит/с. В остальных случаях цифры заметно ниже — загружать данные из сети Интернет для PPPoE и PPTP можно на скорости около 200 Мбит/с, в режиме L2TP — около 120 Мбит/с. Пользователей гигабитных каналов у нас пока немного, а для стандартных FastEthernet рассматриваемого роутера в большинстве случаев будет достаточно. Кроме того, есть большая вероятность того, что прошивку доработают отечественные энтузиасты. Если судить по аппаратным характеристикам, роутер способен на большее.

Устройство позволяет не терять доступ к локальной сети провайдера при работе с VPN. На следующем графике приводятся скорости получения информации при одновременной работе с сетью провайдера и интернетом.

Результаты тестирования в этом сценарии вполне достойные. Небольшой приоритет отдается локальному трафику, но данные из интернета продолжают поступать на высокой скорости.

Один из вариантов расширения набора тестов — использование мультипоточной нагрузки. В данном случае мы увеличиваем число одновременно передающихся потоков и смотрим на общую производительность. Исследовались варианты степеней двойки от 1 до 128 для передачи данных, приема и одновременной передачи и приема (на графиках — «fdx»). Напомним, что в данном шаблоне участники теста стараются передавать данные на максимально возможных скоростях без каких-либо задержек. В реальной жизни такой вариант встречается достаточно редко.

При работе с прямым подключением рост числа потоков до 64 приводит к увеличению общей производительности примерно до 930 Мбит/с. А на 128 потоках роутер заметно снижает показатели.

Подключения через сервер доступа ведут себя схожим образом, с поправкой на меньшую общую производительность. Сначала увеличение числа потоков позволяет увеличить скорость, а далее она начинает снижаться. Отметим, что скорости более 100 Мбит/с в любом режиме подключения обеспечиваются при числе потоков до 32 включительно.

Интерес представляет и производительность встроенного сервера VPN. Он работает по протоколу PPTP и позволяет подключаться десяти пользователям. Проверка скорости его работы осуществлялась в режиме без шифрования и со 128-битным шифрованием с отключением компрессии в настройках клиента, входящего в поставку Windows 7. Скорость указывается относительно подключенного через интернет внешнего клиента. На первом графике указаны результаты при работе без шифрования трафика.

Во всех режимах обеспечивается скорость не менее 50 Мбит/с, а если у вас используется прямое подключение, то вы можете рассчитывать и на 100 Мбит/с.

Включение шифрования MPEE 128 существенно повышает нагрузку на процессор роутера и снижает скорость доступа.

Так что если требуется безопасное подключение, то вы сможете получить около 30-50 Мбит/с.

Надо отметить, что одновременное использование сервера удаленного доступа при VPN-подключении к интернету действительно дается сложно. Например, в случае L2TP при нагрузке роутера четырьмя потоками (два на сегмент локальная сеть — интернет и два на удаленный клиент с шифрованием — локальная сеть), общая скорость будет чуть более 45 Мбит/с.

Одной из наиболее привлекательных сторон новой модели является наличие у нее двух независимых радиоблоков с поддержкой режимов 3T3R (техническая скорость до 450 Мбит/с). Как мы упоминали в прошлой публикации, слабым звеном в тестировании Wi-Fi у нас стал используемый ноутбук. Так что в этой статье мы заменили его на современный настольный ПК, а карты miniPCIe подключали в него через специальный переходник. В тестировании принятии участие и уже знакомые USB-адаптеры D-Link DWA-140, LevelOne WUA-0603, NETGEAR WNA1100, TP-Link TL-WN821N. Все они поддерживают только диапазон 2,4 ГГц. Работа на 5 ГГц проверялась на Intel Ultimate N Wi-Fi Link 5300, Intel Centrino Ultimate-N 6300 и Atheros AR5BXB112 (чип AR9380). Эти устройства поддерживают два диапазона с 3T3R. Дополнительно в тестах участвовал адаптер ASUS EA-N66 с интерфейсом Ethernet. Он основан на двухдиапазонном чипсете Ralink RT3883. Подробнее об этом устройстве мы расскажем в отдельной статье. Направление передачи данных на графиках указывается относительно роутера. Расстояние между устройствами составляло около пяти метров. Настройка роутера включала в себя установку режима WPA2-PSK AES и активацию второго канала (на 2,4 ГГц она отключена в заводских настройках).

Новичок нашего тестирования — адаптер Atheros AR5BXB112, который используется в новых моделях ПК от Apple, удивил скоростью приема более 200 Мбит/с в диапазоне 2,4 ГГц, передача информации от него осуществляется на 100 Мбит/с. Адаптеры Intel показывают при работе с RT-N66U скорость 140-170 Мбит/с при работе в одном направлении. Аналогично ведет себя и EA-N66. Совсем немного отстает от этой группы DWA-140. Хотя он поддерживает только режим 2T2R, скорость его работы — более 120 Мбит/с. Устройство от TP-LINK на прием обеспечивает около 165 Мбит/с, а на передачу 86 Мбит/с. Одноканальные устройства от LevelOne и NETGEAR выступили тоже неплохо. При их использовании можно получить более 80 Мбит/с.

Посмотрим, что изменится на диапазоне 5 ГГц. Число участников с его поддержкой в этом тестировании заметно увеличилось по сравнению с прошлыми статьями.

Лидером остался контроллер на чипсете AR9380. На 5 ГГц он работает существенно быстрее — почти 270 Мбит/с на прием и около 220 Мбит/с на передачу. Видимо недаром компания Apple выбрала именно этого производителя для обеспечения быстрой беспроводной сетью своих последних моделей компьютеров.

Остальные участники этого тестирования показывают скорости 140-210 Мбит/с, что также является отличным результатом. Интересно, что последняя версия адаптера от Intel проигрывает своему предшественнику. Возможно, что при ее создании ставилась задача уменьшения размеров и энергопотребления, а не роста производительности. Но это ее первый тест, так что посмотрим, как она справится с другими роутерами.

Для тех пользователей, которым требуется высокая скорость беспроводного доступа не только к локальным ресурсам, но и интернету, мы добавили в методику дополнительный тест этого сценария. Результаты с адаптером Intel 5300 приводятся на следующих графиках.

Как видно по цифрам, недостаточная оптимизация прошивки для VPN-режимов снижает скорость беспроводного доступа в рассматриваемой задаче. Впрочем, она все равно остается достаточно высокой.

Выводы

На задачах маршрутизации с прямым подключением к сети Интернет ASUS RT-N66U показывает результаты практически на уровне скорости гигабитного подключения. В многопоточных тестах в этом режиме мы получили цифры более 900 Мбит/с. Для подключений по технологи PPPoE максимальная скорость составляет примерно 200 Мбит/с. Получение информации из интернета в режиме PPTP осуществляется на скорости до 180 Мбит/с, а с L2TP можно рассчитывать только на 120 Мбит/с. Эти цифры заметно меньше, чем у некоторых других устройств, но если у вас 100 Мбит/с канал, то это несущественно. Кроме того, есть большая вероятность, что с выходом новых прошивок производительность возрастет.

Роутер обеспечивает одновременный доступ в интернет и сеть провайдера, что, безусловно, интересно отечественным пользователям. Кроме того, отметим поддержку технологий IPTV и встроенный сервер UDP proxy для надежной трансляции потоков по Wi-Fi.

Мощная платформа позволяет реализовать и некоторые дополнительные сетевые сервисы. В частности в рассматриваемой модели есть сервер VPN, работающий по стандарту PPTP. При наличии внешнего IP-адреса у роутера, он может позволить пользователю получить удаленный доступ к своей локальной сети. Скорость работы в этом режиме составляет от 30 до 130 Мбит/с в зависимости от типа подключения и наличия шифрования.

ASUS RT-N66U имеет наиболее производительный радиоблок из всех рассмотренных ранее устройств. Он поддерживает одновременную работу на двух диапазонах со скоростями подключения до 450 Мбит/с включительно (режим 3T3R). Тестирование на частоте 2,4 ГГц показало результаты более 150 Мбит/с с большинством наших высокопроизводительных адаптеров. А новый контролер в тестовом наборе на базе чипа Atheros AR9380 показал более 200 Мбит/с на прием. Самые простые устройства с поддержкой скоростей до 150 Мбит/с также выступили неплохо с 80 Мбит/с.

На диапазоне 5 ГГц у нас прибавилось участников, и они показали еще более впечатляющие результаты. Одной из причин этого является усовершенствование тестовой платформы. Тестирование в этом диапазоне показало производительность 140-270 Мбит/с. Причем лидером по скорости получения данных снова стал контроллер на базе микросхемы Atheros AR9380.

Использованная в роутере мощная аппаратная платформа позволяет рекомендовать ASUS RT-N66U тем пользователям, которым требуется максимально производительный современный роутер для работы на быстрых интернет-каналах. К сожалению, отличные от прямого подключения режимы с текущей прошивкой имеют не очень высокую скорость для использования на гигабитном подключении. Вторая ключевая особенность модели — наиболее совершенные радиомодули и поддержка работы на частоте 5 ГГц, благодаря которой становится возможной высокоскоростная передача данных в пока еще не сильно загруженном диапазоне.
